JB/T 1308.1-2011
基本信息
标准号： JB/T 1308.1-2011
中文名称：PN2500超高压阀门和管件 第1部分：阀门型式和基本参数
标准类别：其他行业标准
英文名称：PN 2500 ultrahigh pressure valves and fittings —Part 1：Types and basic parameters
标准状态：现行
发布日期：2011-05-18
实施日期：2011-08-01
出版语种：简体中文
下载格式：.pdf .zip
下载大小：746466
标准分类号
标准ICS号：流体系统和通用件>>阀门>>23.060.01阀门综合
中标分类号：机械>>通用零部件>>J16阀门
关联标准
替代情况：替代JB/T 1308.1-1999
出版信息
出版社：机械工业出版社
标准价格：10.0
出版日期：2011-08-01
相关单位信息
起草单位：合肥通用机械研究院、兰州高压阀门有限公司、大连大高阀门有限公司
归口单位：全国阀门标委会
发布部门：中华人民共和国工业和信息化部
标准简介
本标准规定了公称压力为PN2500的阀门的型式和基本参数。
本标准适用于公称压力为PN2500、公称尺寸为DN3~DN25、介质为乙烯、聚乙烯等非腐蚀性介质的锻造钢制阀门。
标准图片预览
标准内容
ICS23.060.01
备案号：32074—2011

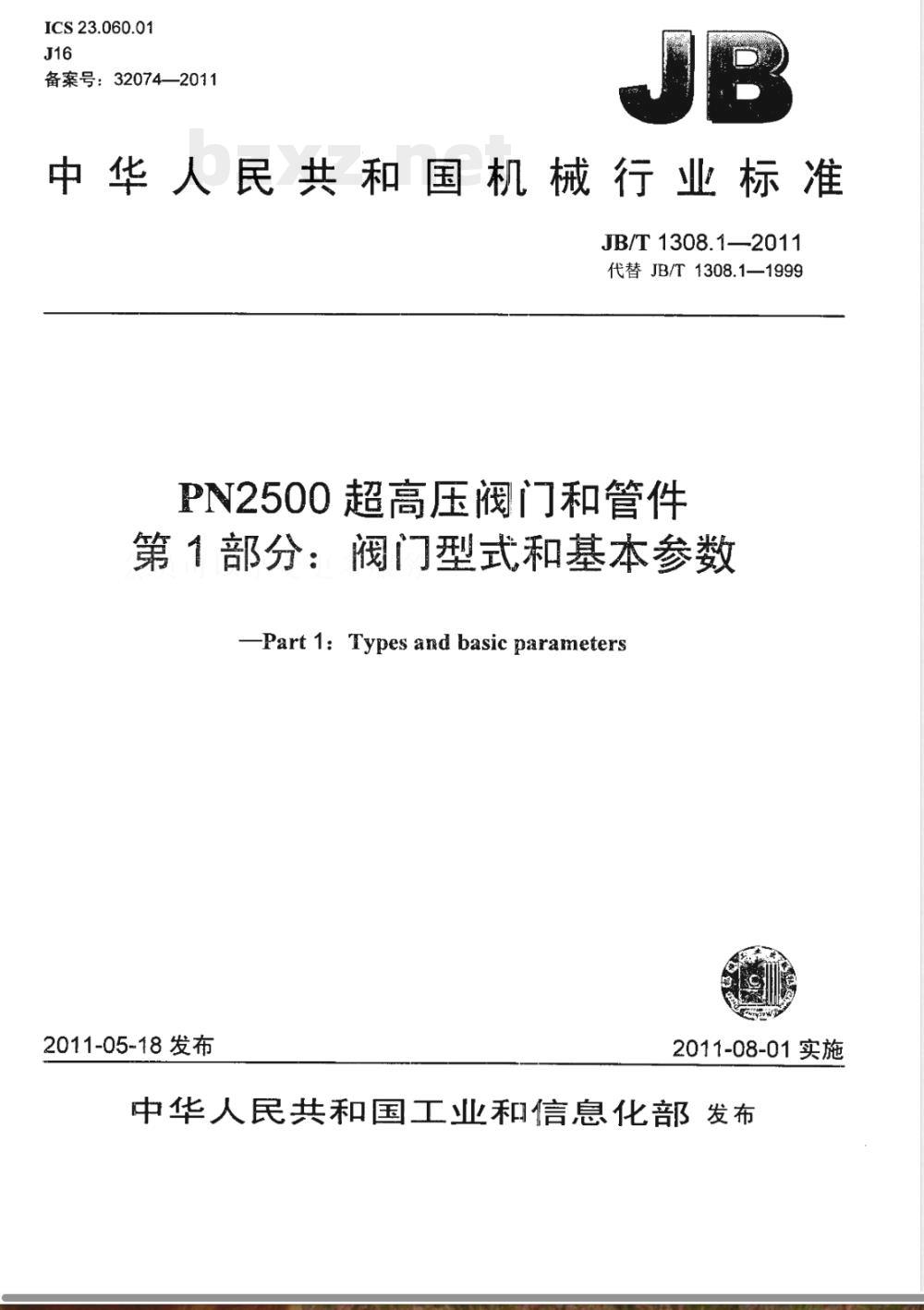

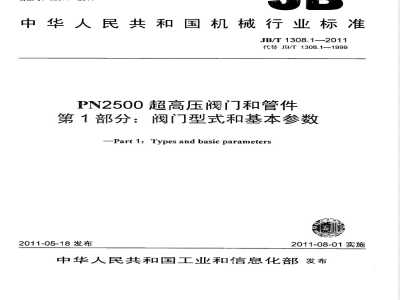

中华人民共和国机械行业标准
JB/T 1308.1—2011
代替JB/T1308.1—1999
PN2500超高压阀门和管件
第1部分：阀门型式和基本参数
-Part 1: Types and basic parameters2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布前言
型式和参数.
表1阀门型式和基本参数
工作压力
JB/T1308.1—2011
.00000:
JB/T1308.1—2011

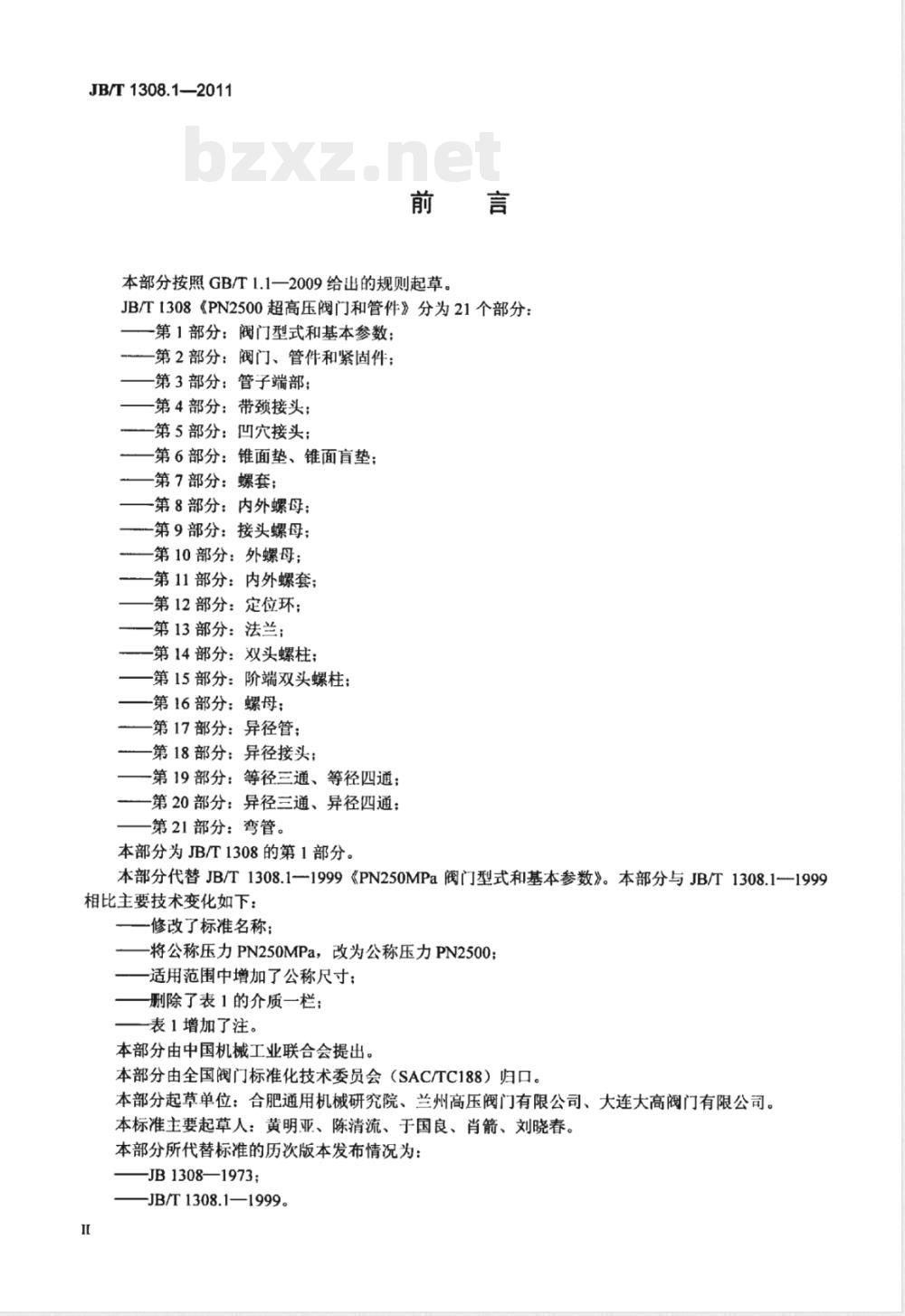

本部分按照GB/T1.1一2009给出的规则起草。JB/T1308《PN2500超高压阀门和管件》分为21个部分：第1部分：阀门型式和基本参数；一第2部分：阀门、管件和紧固件；第3部分：管子端部；
第4部分：带颈接头；
第5部分：凹穴接头；
一第6部分：锥面垫、锥面盲垫；第7部分：螺套；
一第8部分：内外螺母；
第9部分：接头螺母；
第10部分：外螺母；
第11部分：内外螺套；
第12部分：定位环；
第13部分：法兰；
第14部分：双头螺柱：
第15部分：阶端双头螺柱：
-第16部分：螺母；
第17部分：异径管；
第18部分：异径接头；
第19部分：等径三通、等径四通；第20部分：异径三通、异径四通；第21部分：弯管。
本部分为JB/T1308的第1部分。
本部分代替JB/T1308.11999《PN250MPa阀门型式和基本参数》。本部分与JB/T1308.1-1999相比主要技术变化如下：
修改了标准名称：
将公称压力PN250MPa，改为公称压力PN2500；适用范围中增加了公称尺寸；
删除了表1的介质一栏：
表1增加了注。
本部分由中国机械工业联合会提出。本部分由全国阀门标准化技术委员会（SAC/TC188）归口。本部分起草单位：合肥通用机械研究院、兰州高压阀门有限公司、大连大高阀门有限公司。本标准主要起草人：黄明亚、陈清流、于国良、肖箭、刘晓春。本部分所代替标准的历次版本发布情况为：JB1308—1973;
JB/T1308.1—1999。

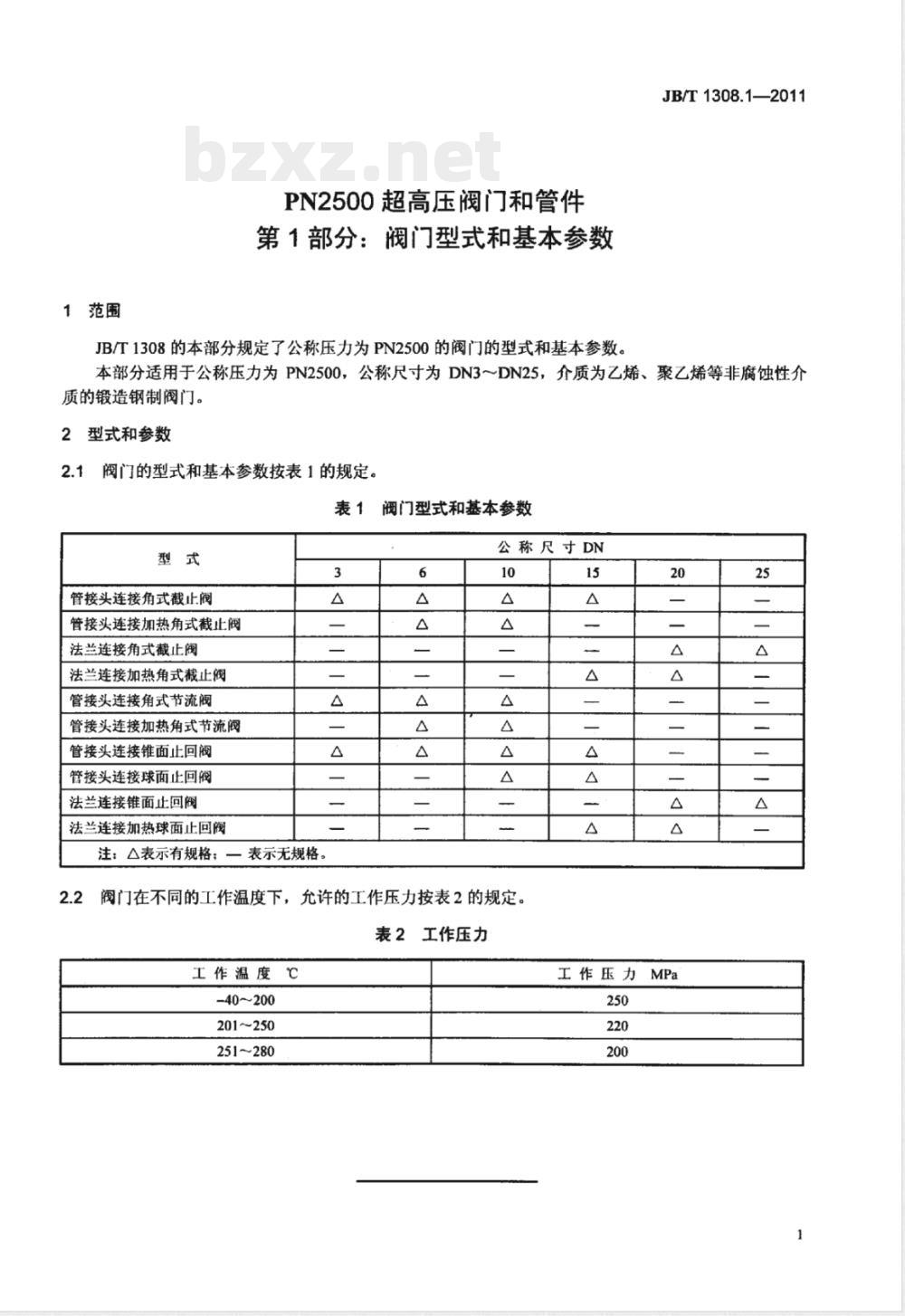

1范围
PN2500超高压阀门和管件
第1部分：阀门型式和基本参数
JB/T1308的本部分规定了公称压力为PN2500的阀门的型式和基本参数。JB/T1308.1—2011
本部分适用于公称压力为PN2500，公称尺寸为DN3～DN25，介质为乙烯、聚乙烯等非腐蚀性介质的锻造钢制阀门。
型式和参数
阀门的型式和基本参数按表1的规定。表1
管接头连接角式截止阀
管接头连接加热角式截止阀
法兰连接角式截止阀
法兰连接加热角式截止阀免费标准bzxz.net
管接头连接角式节流阀
管接头连接加热角式节流阀
管接头连接锥面止回阀
管接头连接球面止回阀
法兰连接锥面止回阀
法兰连接加热球面止回阀
注：△表示有规格；一表示无规格。2.2
阀门型式和基本参数
公称尺寸DN
阀门在不同的工作温度下，允许的工作压力按表2的规定表2工作压力
工作温度℃
-40～200
201~250
251~280
工作压力MPa
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
