标准号： JB/T 1308.10-2011
中文名称：PN2500超高压阀门和管件 第10部分：外螺母
标准类别：其他行业标准
英文名称：PN 2500 ultrahigh pressure valves and fittings —Part 10：Outer nust
标准状态：现行
发布日期：2011-05-18
实施日期：2011-08-01
出版语种：简体中文
下载格式：.pdf .zip
标准分类号
标准ICS号：流体系统和通用件>>阀门>>23.060.01阀门综合
中标分类号：机械>>通用零部件>>J16阀门
关联标准
替代情况：替代JB/T 1308.10-1999
出版信息
出版社：机械工业出版社
标准价格：10.0
出版日期：2011-08-01
相关单位信息
起草单位：合肥通用机械研究院、兰州高压阀门有限公司、大连大高阀门有限公司
归口单位：全国阀门标委会
发布部门：中华人民共和国工业和信息化部
标准简介
本标准规定了超高压阀门用外螺母形式、尺寸和技术要求。
本标准适用于公称压力PN2500、公称尺寸为DN3~DN15的乙烯、聚乙烯等非腐蚀性介质的锻造钢制阀门的外螺母。
标准图片预览
标准内容
ICS23.060.01
备案号：32083—2011
中华人民共和国机械行业标准
JB/T 1308.10—2011
代替JB/T1308.10--1999

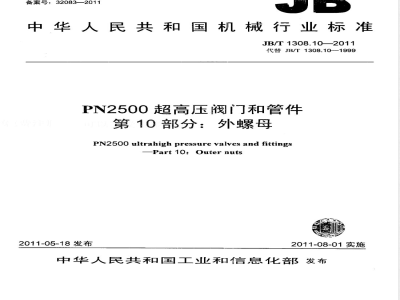

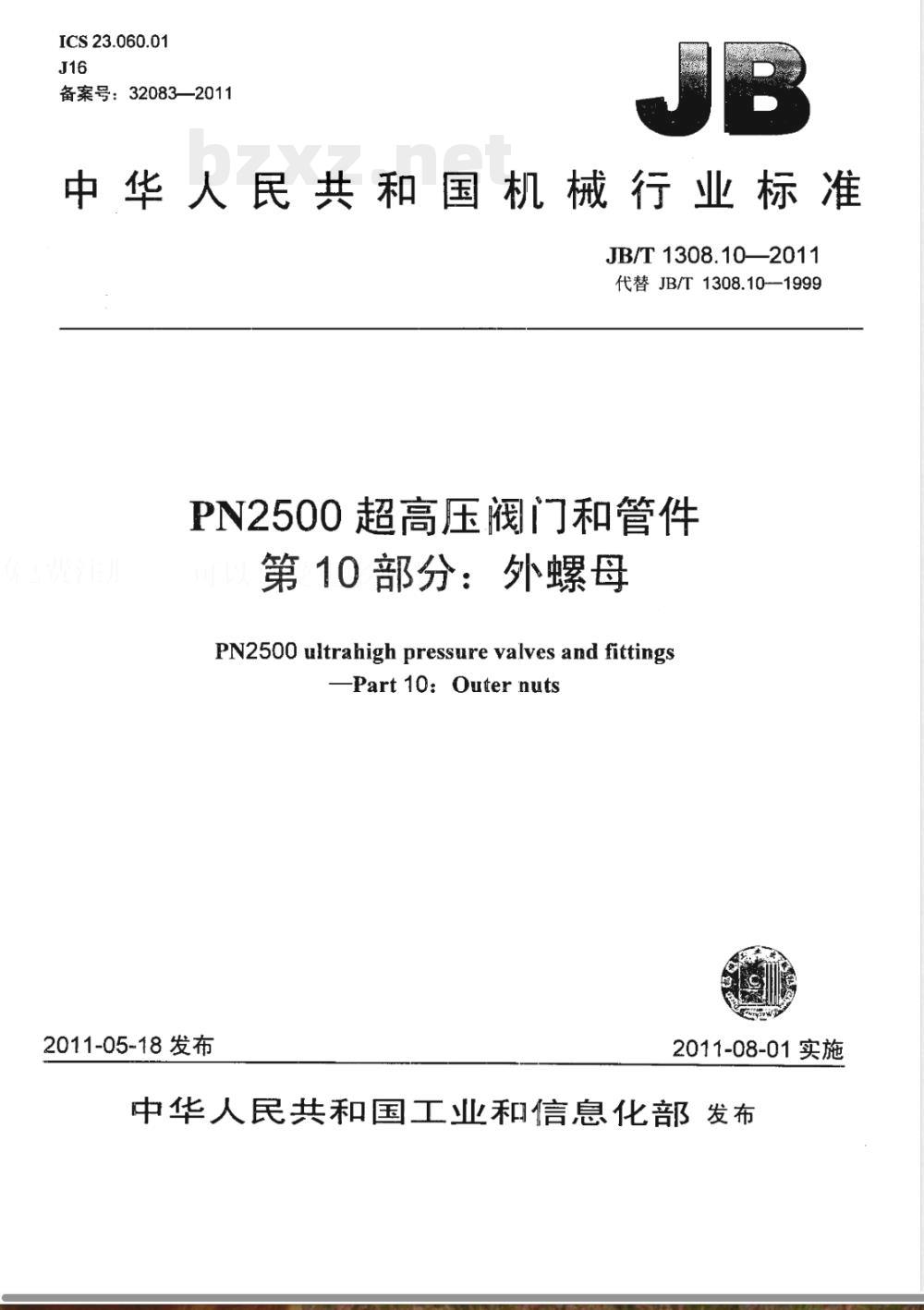

PN2500超高压阀门和管件
第10部分：外螺母
PN2500 ultrahigh pressure valves and fittingsPart 10:Outer nuts
2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布前言。

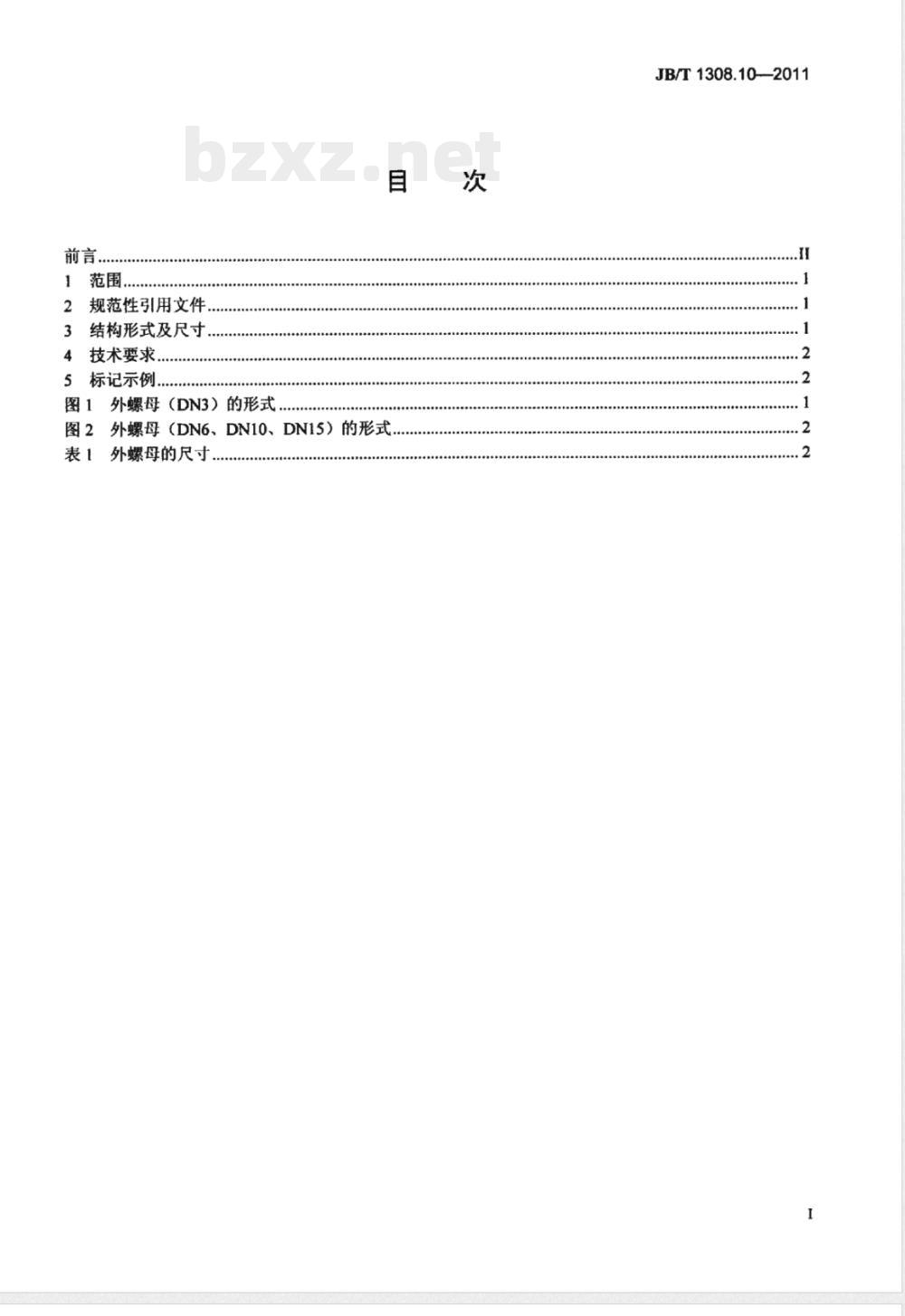

2规范性引用文件..
3结构形式及尺寸...
4技术要求..
5标记示例.
图1外螺母（DN3）的形式.
图2外螺母（DN6、DN10、DN15）的形式表1外螺母的尺寸，
JB/T1308.10--2011
.........
JB/T1308.10—2011

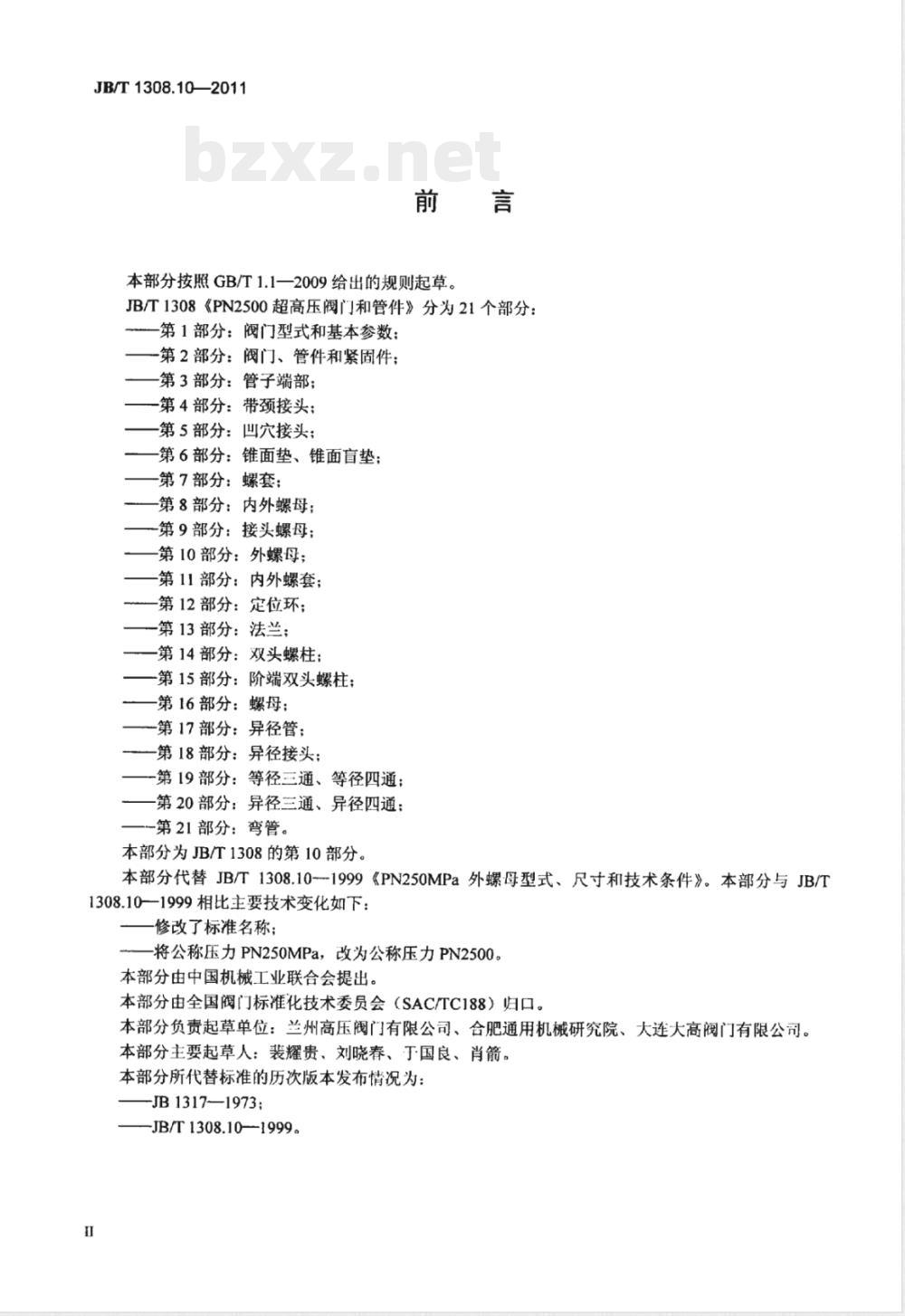

本部分按照GB/T1.1一2009给出的规则起草。JB/T1308《PN2500超高压阀门和管件》分为21个部分：第1部分：阀门型式和基本参数：第2部分：阀门、管件和紧固件：第3部分：管子端部；
第4部分：带颈接头；
第5部分：凹穴接头；
第6部分：锥面垫、锥面盲垫；
第7部分：螺套；
第8部分：内外螺母；
第9部分：接头螺母；
第10部分：外螺母；
第11部分：内外螺套；
第12部分：定位环；
第13部分：法兰；
第14部分：双头螺柱；
-第15部分：阶端双头螺柱；
第16部分：螺母；
-第17部分：异径管；
第18部分：异径接头；
第19部分：等径三通、等径四通；一第20部分：异径三通、异径四通；第21部分：弯管。
本部分为JB/T1308的第10部分。本部分代替JB/T1308.10---1999《PN250MPa外螺母型式、尺寸和技术条件》。本部分与JB/T1308.10—1999相比主要技术变化如下：修改了标准名称；
将公称压力PN250MPa，改为公称压力PN2500。本部分由中国机械工业联合会提出。本部分由全国阀门标准化技术委员会（SAC/TC188）归口。本部分负责起草单位：兰州高压阀门有限公司、合肥通用机械研究院、大连大高阀门有限公司。本部分主要起草人：裴耀贵、刘晓春、于国良、肖箭。本部分所代替标准的历次版本发布情况为：JB1317—1973;
JB/T1308.10——1999。
1范围
PN2500超高压阀门和管件
第10部分：外螺母
JB/T1308的本部分规定了超高压阀门用外螺母的形式、尺寸和技术要求。JB/T1308.10—2011
本部分适用于公称压力PN2500，公称尺寸为DN3～DN15，介质为乙烯、聚乙烯等非腐蚀性介质的锻造钢制阀门的外螺母。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注目期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T196普通螺纹基本尺寸
GB/T197—2003普通螺纹公差
GB/T1804一般公差未注公差的线性和角度尺寸的公差GB/T3077合金结构钢
JB/T1308.2PN2500超高压阀门和管件第2部分：阀门、管件和紧固件3结构形式及尺寸

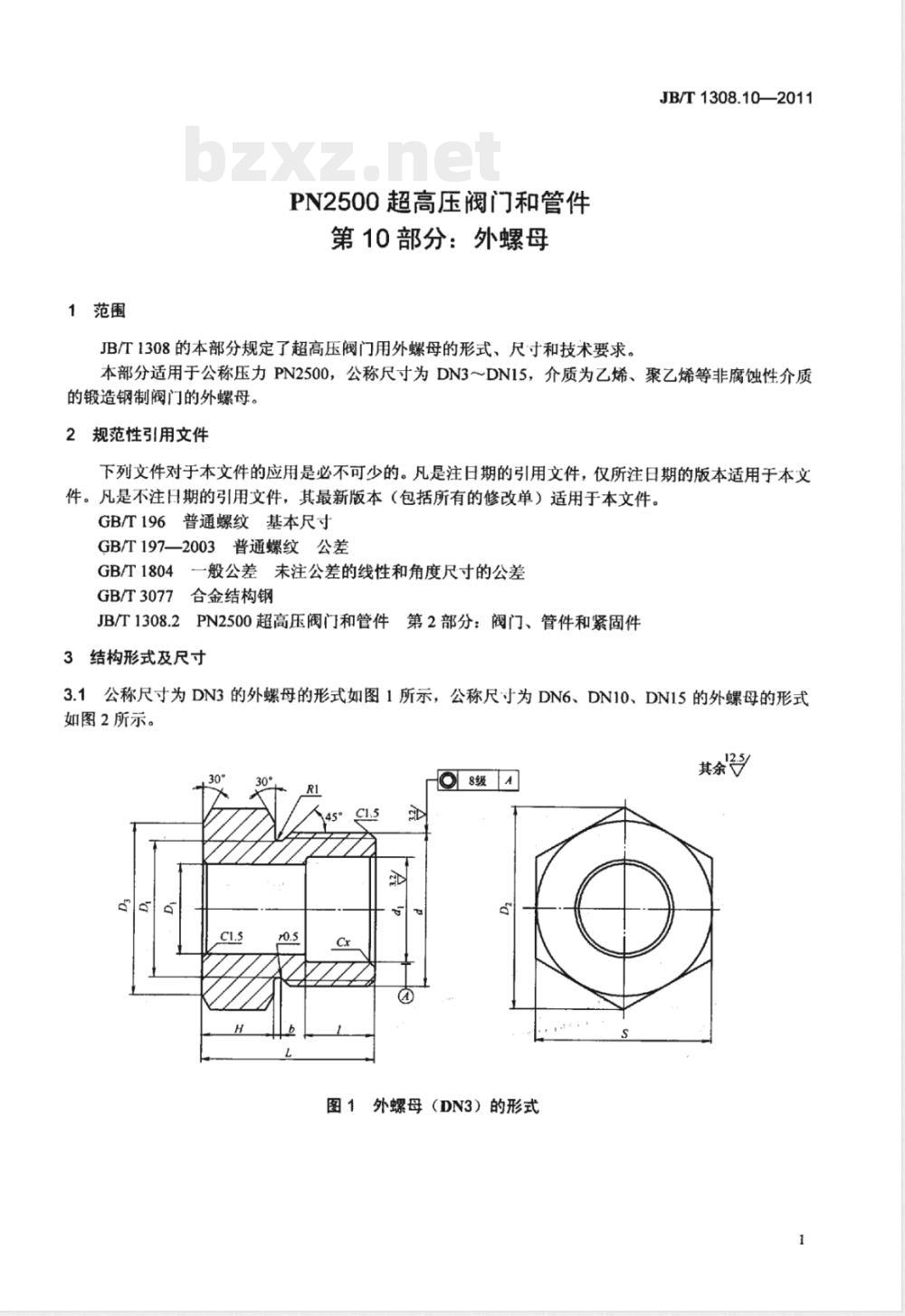

3.1公称尺寸为DN3的外螺母的形式如图1所示，公称尺寸为DN6、DN10、DN15的外螺母的形式如图2所示。
图1外螺母（DN3）的形式
JB/T1308.10—2011
图2外螺母（DN6、DN10、DN15）的形式3.2外螺母的尺寸按表1的规定。表 1外螺母的尺寸
公称尺寸bZxz.net
螺纹代号
M24×2-6g
M33×2-6g
M48×2-6g
技术要求
外螺母的材料为35CrMoA，技术要求按GB/T3077的规定。热处理后的硬度为248HBW～302HBW。12
螺纹基本尺寸按GB/T196的规定，公差按GB/T197—2003规定的6g级精度。螺纹表面不应有裂纹、凹陷等影响强度的缺陷，并清除第一圈不完整的螺纹。4.4
4.5未注明的机械加工尺寸公差按GB/T1804的规定。螺纹部分应采取措施，以防咬伤。4.6
其他技术要求按JB/T1308.2的规定。4.7
5标记示例
公称尺寸为DN15的外螺母：
外螺母DN15JB/T1308.10—2011。单位为毫米
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
