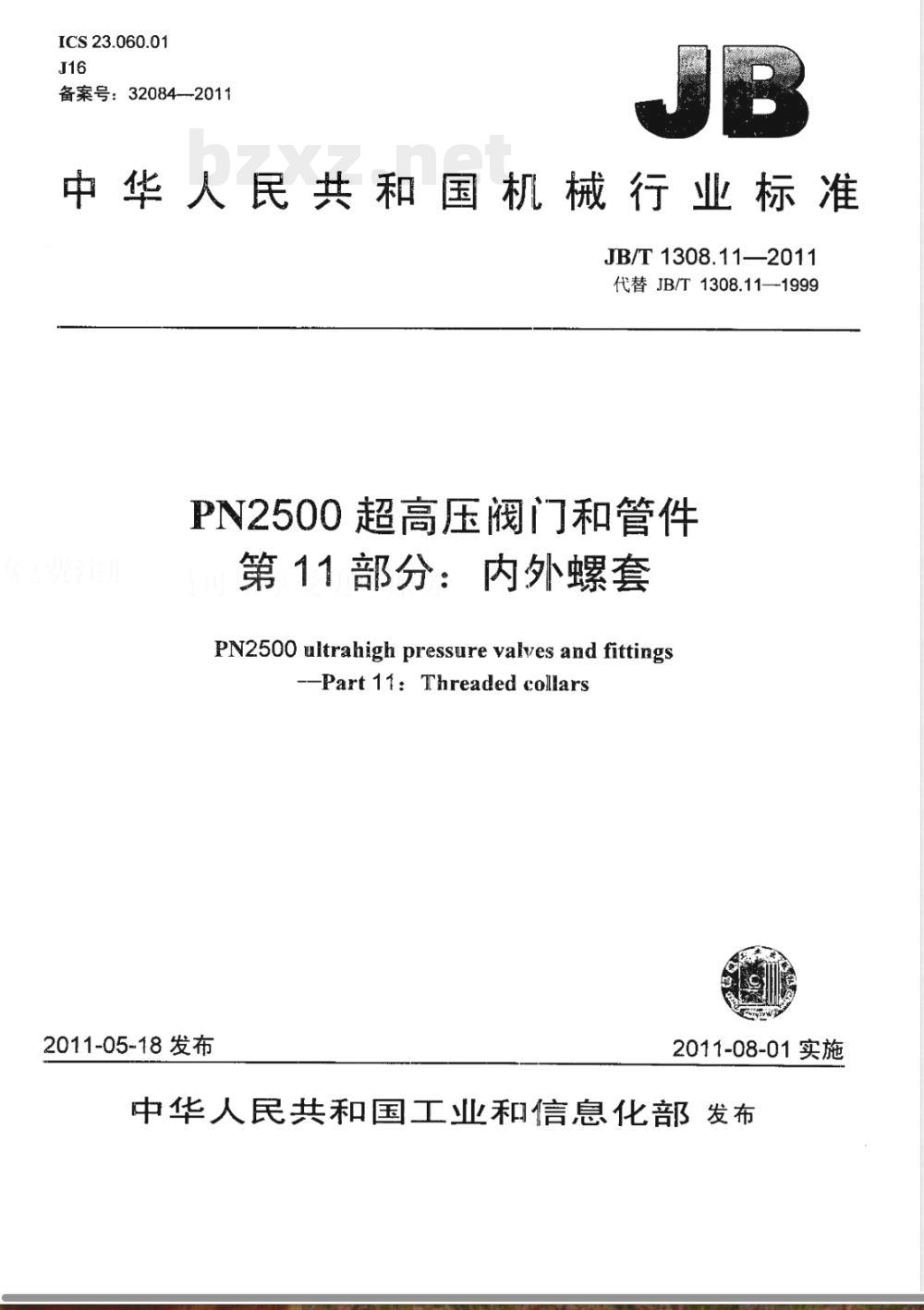

ICS23.060.01
备案号：320842011

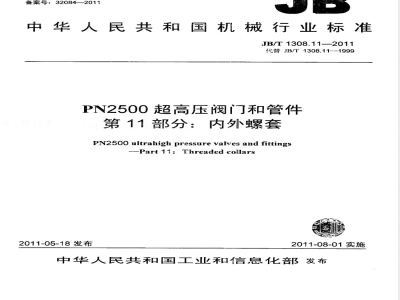

中华人民共和国机械行业标准
JB/T1308.11—2011
代替JB/T1308.11—1999
PN2500超高压阀门和管件
第11部分：内外螺套
PN2500 ultrahigh pressure valves and fittings--Part 11: Threaded collars
2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布前言

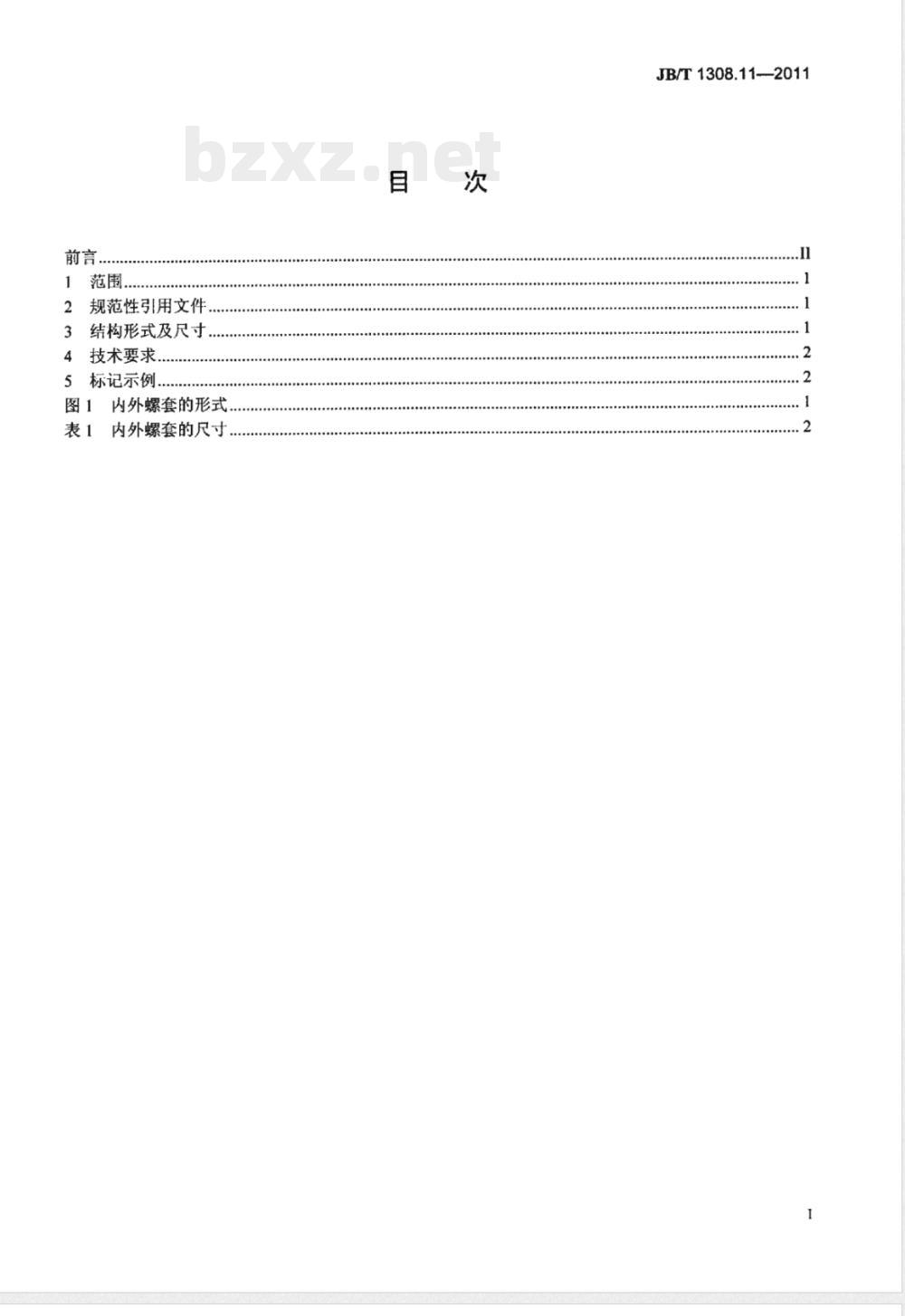

规范性引用文件，
结构形式及尺寸.
4技术要求..
5标记示例.．
图1内外螺套的形式.
表1内外螺套的尺寸
JB/T1308.11-—2011
CERROtREEOO0OO0OO0OOOOOOOOOO0..........
JB/T1308.11—2011

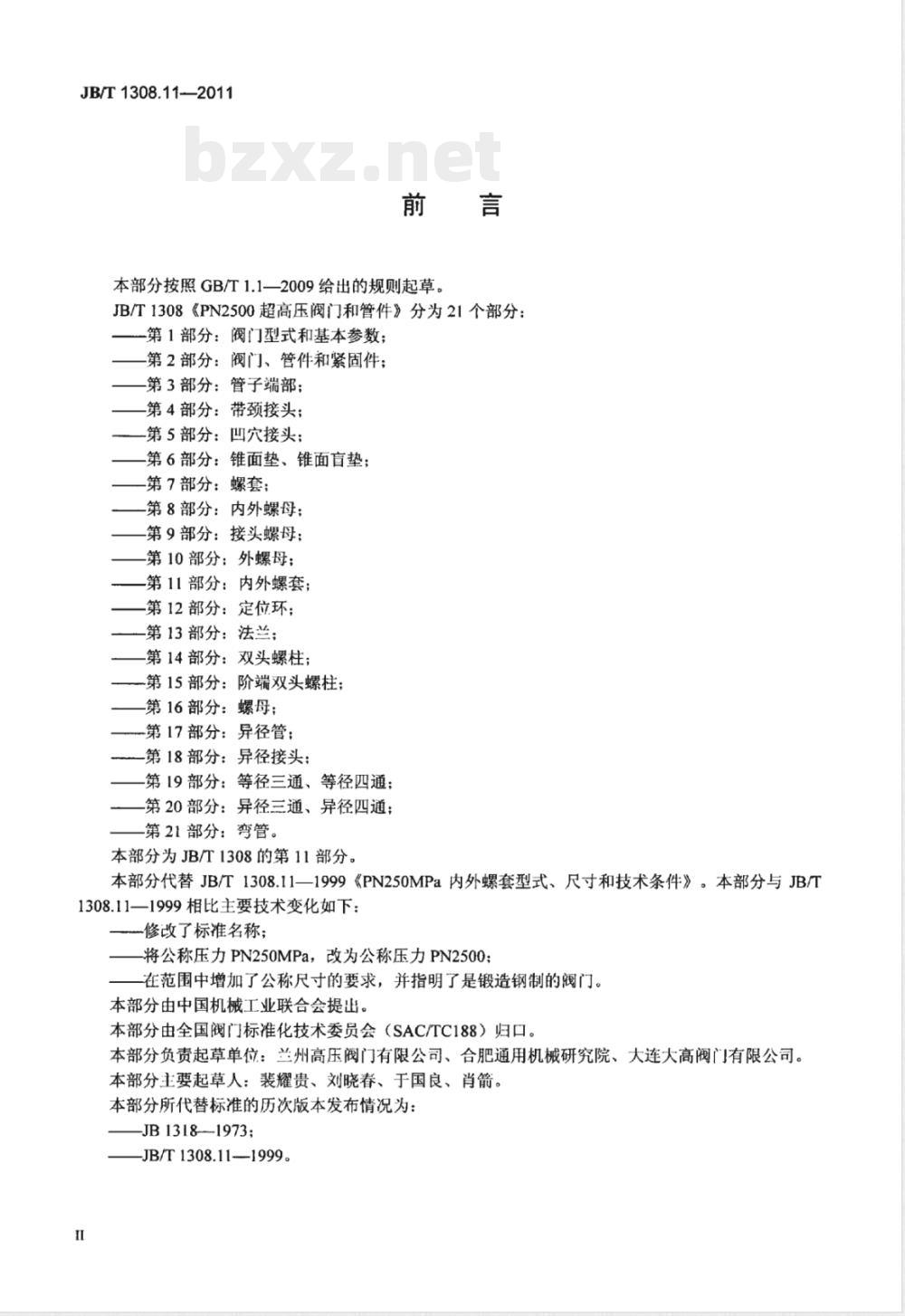

本部分按照GB/T1.1—2009给出的规则起草。JB/T1308《PN2500超高压阀门和管件》分为21个部分：第1部分：阀门型式和基本参数；第2部分：阀门、管件和紧固件；第3部分：管子端部；
第4部分：带颈接头；
第5部分：凹穴接头；
第6部分：锥面垫、锥面盲垫；
第7部分：螺套；
第8部分：内外螺母；
第9部分：接头螺母；
第10部分：外螺母；
第11部分：内外螺套
第12部分：定位环；
第13部分：法兰；
第14部分：双头螺柱；
-第15部分：阶端双头螺柱：
第16部分：螺母：
-第17部分：异径管；
-第18部分：异径接头：
第19部分：等径三通、等径四通；第20部分：异径三通、异径四通；第21部分：弯管。
本部分为JB/T1308的第11部分。本部分代替JB/T1308.11—1999《PN250MPa内外螺套型式、尺寸和技术条件》。本部分与JB/T1308.11—1999相比主要技术变化如下：一修改了标准名称；
将公称压力PN250MPa，改为公称压力PN2500；在范围中增加了公称尺寸的要求，并指明了是锻造钢制的阀门。本部分由中国机械工业联合会提出。本部分由全国阀门标准化技术委员会（SAC/TC188）归口。本部分负责起草单位：兰州高压阀门有限公司、合肥通用机械研究院、大连大高阀门有限公司。本部分主要起草人：裴耀贵、刘晓春、于国良、肖箭。本部分所代替标准的历次版本发布情况为：JB 1318-1973;
JB/T1308.11-1999。
1范围
PN2500超高压阀门和管件
第11部分：内外螺套
JB/T1308的本部分规定了超高压阀门用内外螺套的形式、尺寸和技术要求。JB/T1308.11-2011
本部分适用于公称压力PN2500，公称尺寸为DN3～DN25，介质为乙烯、聚乙烯等非腐蚀性介质的锻造钢制阀门的内外螺套。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T196普通螺纹基本尺寸
GB/T197—2003普通螺纹公差
GB/T699优质碳素结构钢
GB/T1804一般公差未注公差的线性和角度尺寸的公差JB/T1308.2PN2500超高压阀门和管件第2部分：阀门、管件和紧固件3结构形式及尺寸

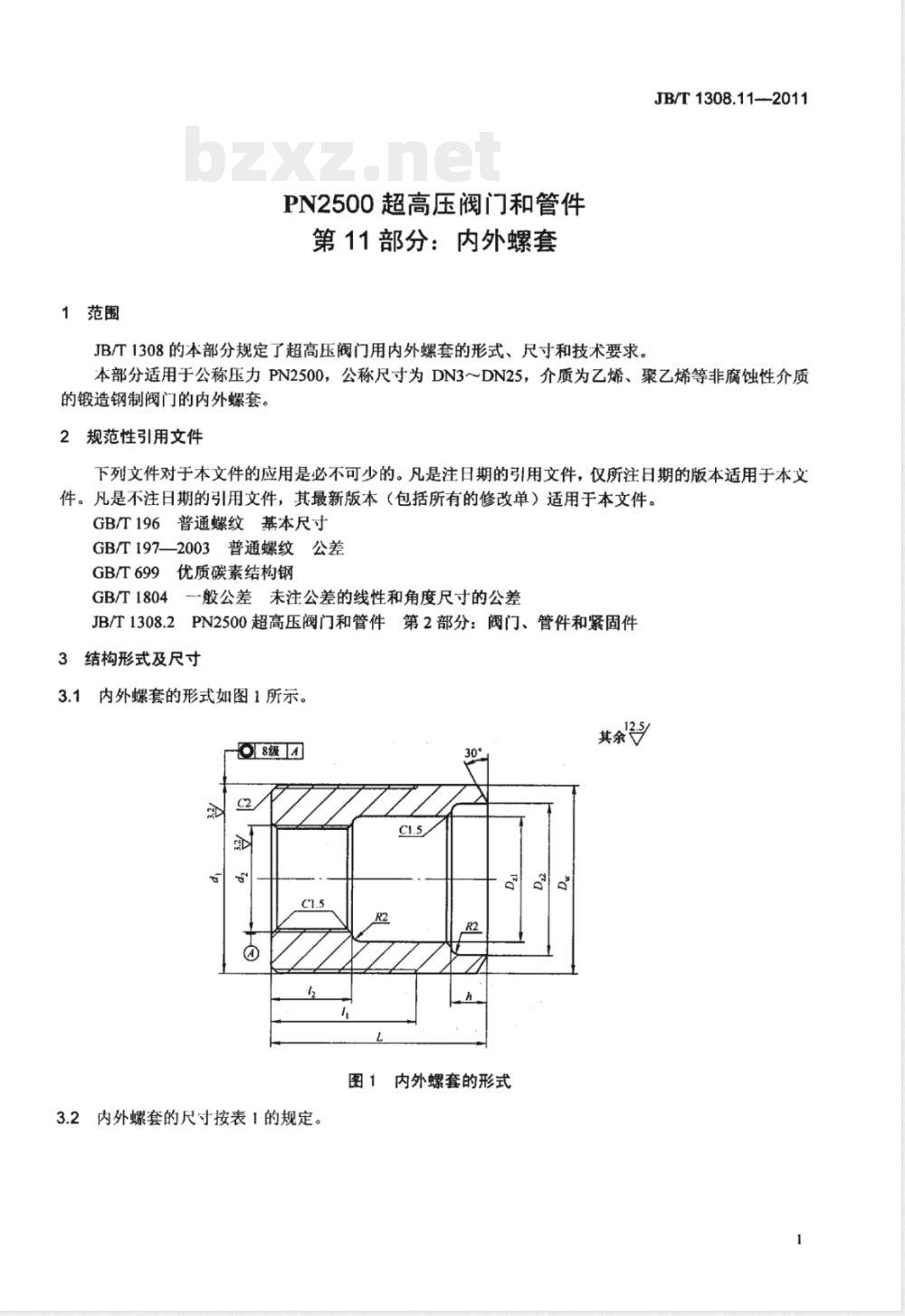

3.1内外螺套的形式如图1所示。Q8级团
3.2内外螺套的尺寸按表1的规定。CI5
图1内外螺套的形式
JB/T1308.11—--2011

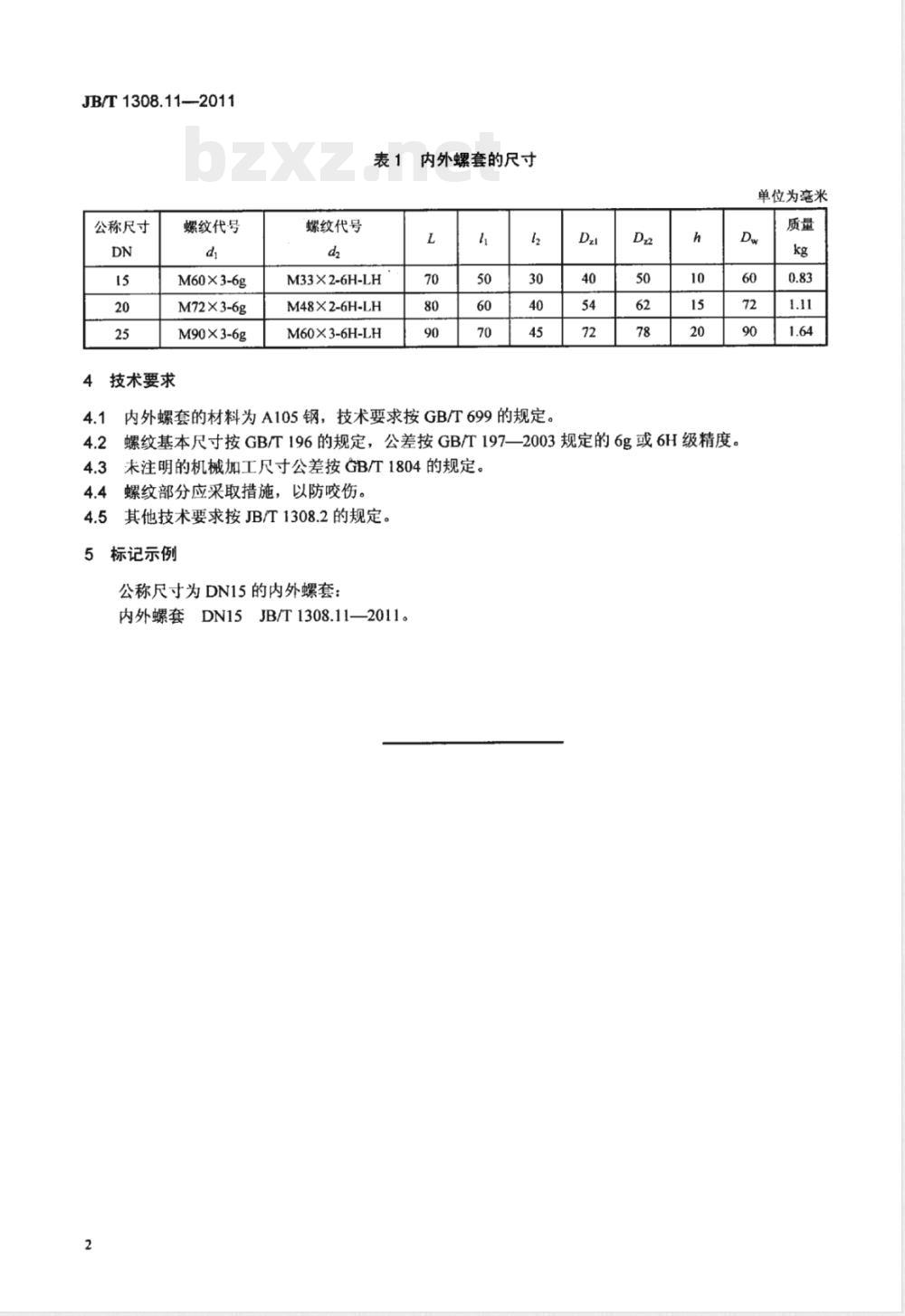

公称尺寸
螺纹代号
M60×3-6g
M72×3-6g
M90×3-6g
技术要求
螺纹代号
内外螺套的尺寸
M33×2-6H-LH
M48X2-6H-LH
M60X3-6H-LHbzxZ.net
内外螺套的材料为A105钢，技术要求按GB/T699的规定。Dzl
螺纹基本尺寸按GB/T196的规定，公差按GB/T197—2003规定的6g或6H级精度，未注明的机械加工尺寸公差按GB/T1804的规定。螺纹部分应采取措施，以防咬伤。其他技术要求按JB/T1308.2的规定，标记示例
公称尺寸为DN15的内外螺套：
DN15JB/T1308.11—2011。
内外螺套
单位为毫米
