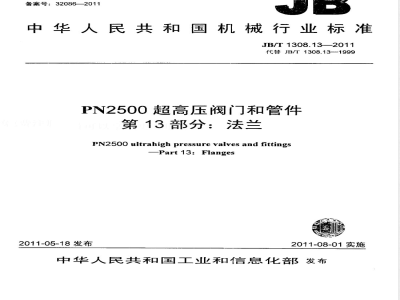

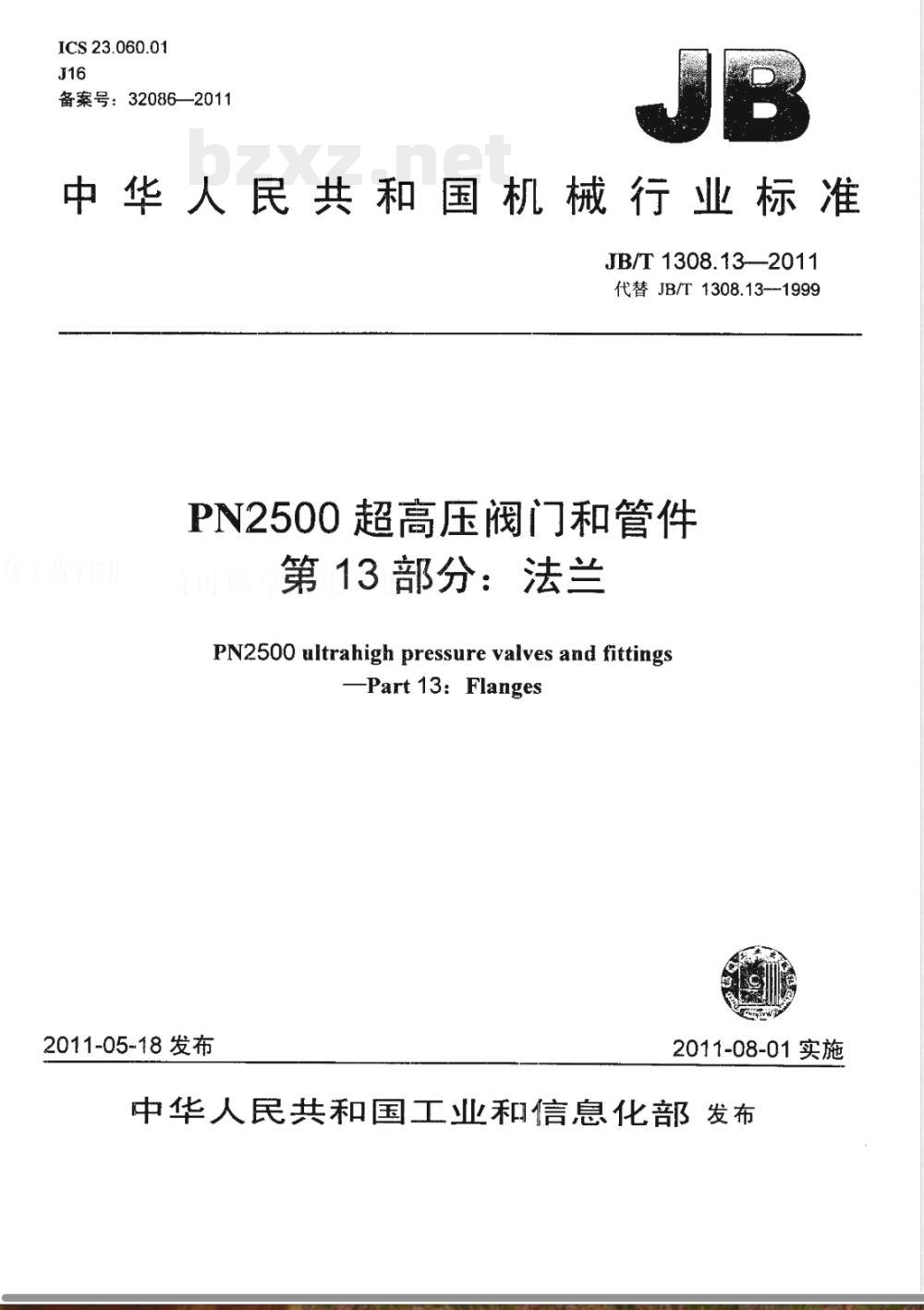

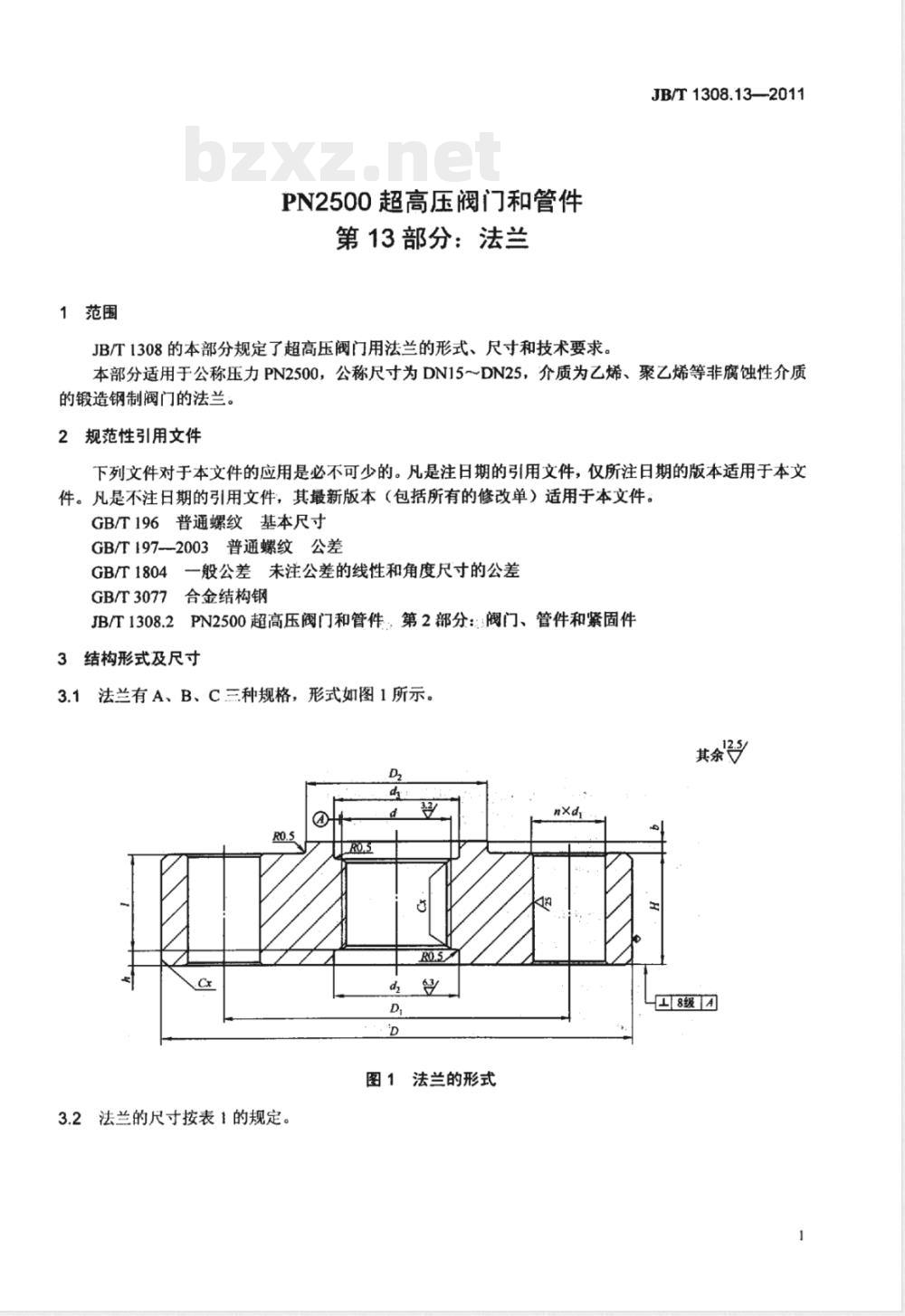

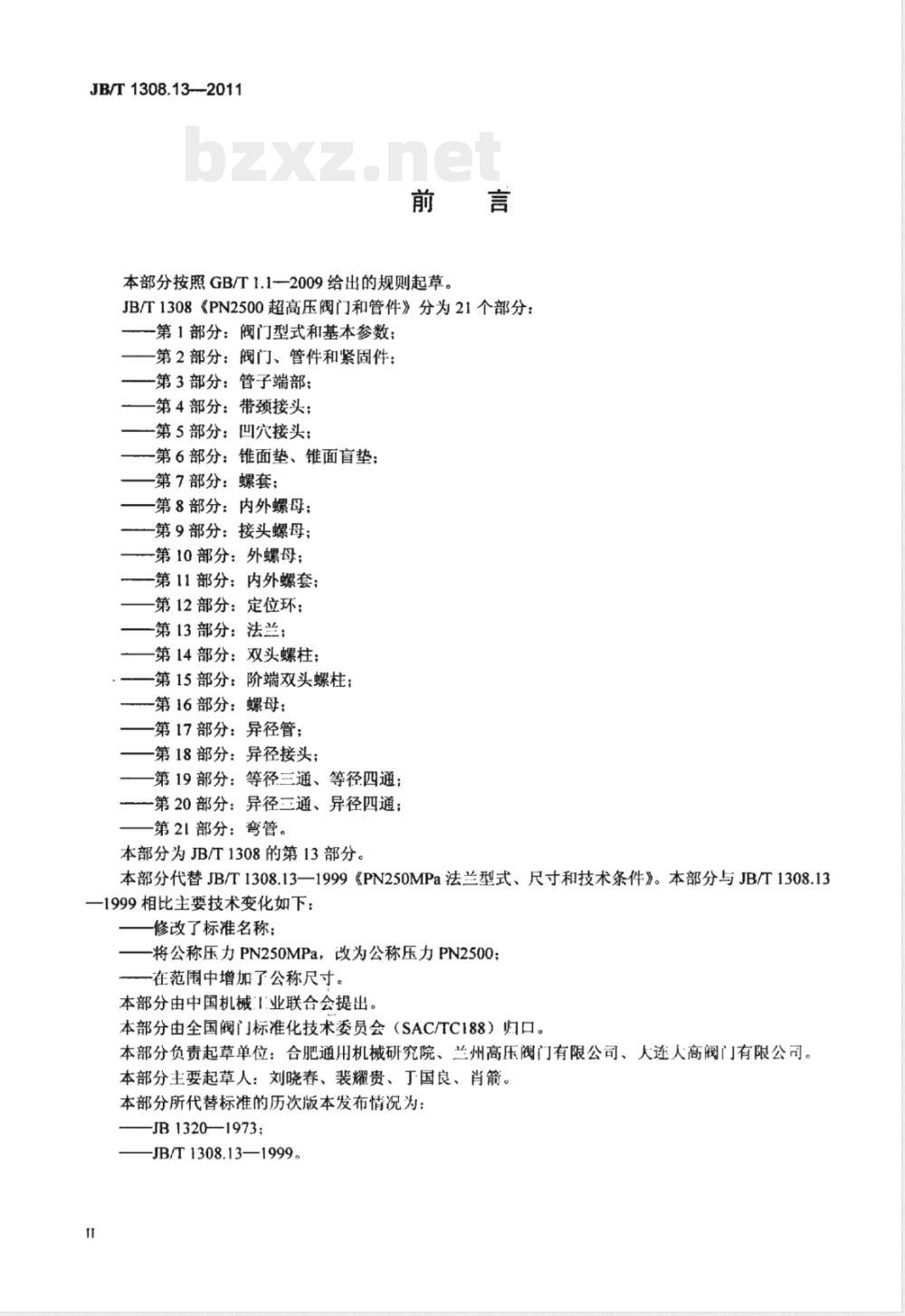

ICS 23.060.01 J16 备案号：32086—2011 中华人民共和国机械行业标准 JB/T1308.13—2011 代替 JB/T1308.13—1999 PN2500超高压阀门和管件 第13部分：法兰 PN2500 Ultrahigh Pressure Valves and Fittings Part 13: Flanges 2011-05-18 发布 2011-08-01 实施 中华人民共和国工业和信息化部 发布 前言 本部分按照GB/T 1.1—2009给出的规则起草。 JB/T1308《PN2500超高压阀门和管件》分为21个部分： 第1部分：阀门型式和基本参数； 第2部分：阀门、管件和紧固件； 第3部分：管子端部； 第4部分：带颈接头； 第5部分：凹穴接头； 第6部分：锥面垫、锥面盲垫； 第7部分：螺套； 第8部分：内外螺母； 第9部分：接头螺母； 第10部分：外螺母； 第11部分：内外螺套； 第12部分：定位环； 第13部分：法兰； 第14部分：双头螺柱； 第15部分：阶端双头螺柱； 第16部分：螺母； 第17部分：异径管； 第18部分：异径接头； 第19部分：等径三通、等径四通； 第20部分：异径三通、异径四通； 第21部分：弯管。 本部分为JB/T1308的第13部分。 本部分代替JB/T1308.13—1999《PN250MPa法兰型式、尺寸和技术条件》。 本部分与JB/T1308.13—1999相比主要技术变化如下： — 修改了标准名称； — 将公称压力PN250MPa改为公称压力PN2500； — 在范围中增加了公称尺寸。 本部分由中国机械工业联合会提出。 本部分由全国阀门标准化技术委员会（SAC/TC188）归口。 本部分负责起草单位：合肥通用机械研究院、兰州高压阀门有限公司、大连大高阀门有限公司。 本部分主要起草人：刘晓春、裴耀贵、丁国良、肖箭。 本部分所代替标准的历次版本发布情况为： — JB1320—1973； — JB/T1308.13—1999。 1 范围 JB/T1308的本部分规定了超高压阀门用法兰的形式、尺寸和技术要求。 本部分适用于公称压力PN2500、公称尺寸为DN15～DN25、介质为乙烯、聚乙烯等非腐蚀性介质的锻造钢制阀门的法兰。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 196 普通螺纹 基本尺寸 GB/T 197—2003 普通螺纹 公差 GB/T 1804 一般公差 未注公差的线性和角度尺寸的公差 GB/T 3077 合金结构钢 JB/T1308.2 PN2500超高压阀门和管件 第2部分：阀门、管件和紧固件 3 结构形式及尺寸 3.1 法兰有A、B、C三种规格，形式如图1所示。 3.2 法兰的尺寸按表1的规定。 表1 法兰的尺寸（单位：mm） 规格A： DN15：螺纹代号M33×2-LH，D=140，D1=95，孔数6，d=26，D2=40，dz=35，h=6，ds=37 DN20：螺纹代号M48×2-LH，D=165，D1=115，孔数4，d=29，D2=45，dz=50，h=8，ds=52 DN25：螺纹代号M60×3-LH，D=185，D1=135，孔数6，d=50，D2=64，dz=10 规格B： DN15：螺纹代号M60×3，D=165，D1=115，孔数4，d=45，D2=62，h=8 DN20：螺纹代号M72×3，D=185，D1=135，孔数6，d=50，D2=74，h=10 DN25：螺纹代号M90×3，D=205，D1=155，孔数4，d=55，D2=92 规格C： DN15：螺纹代号M48×2-LH，D=165，D1=115，孔数6，d=45，D2=62 DN20：螺纹代号M60×3-LH，D=185，D1=135，孔数4，d=50，D2=74 DN25：螺纹代号M72×3-LH，D=205，D1=155，孔数6，d=55，D2=92 尺寸偏差： D2偏差为±0.5； dz偏差分别为+0.05、+0.06、+0.07。 4 技术要求 4.1 法兰材料应符合相关标准规定。 4.2 法兰尺寸、螺纹及力学性能应符合标准要求。 5 标记示例 法兰产品标记应符合JB/T1308相关规定。
