JB/T 1308.15-2011
基本信息
标准号： JB/T 1308.15-2011
中文名称：PN2500超高压阀门和管件 第15部分：阶端双头螺柱
标准类别：其他行业标准
英文名称：PN 2500 ultrahigh pressure valves and fittings —Part 15：Stud bolts at boss
标准状态：现行
发布日期：2011-05-18
实施日期：2011-08-01
出版语种：简体中文
下载格式：.pdf .zip
下载大小：595504
标准分类号
标准ICS号：流体系统和通用件>>阀门>>23.060.01阀门综合
中标分类号：机械>>通用零部件>>J16阀门
关联标准
替代情况：替代JB/T 1308.15-1999
出版信息
出版社：机械工业出版社
标准价格：10.0
出版日期：2011-08-01
相关单位信息
起草单位：合肥通用机械研究院、兰州高压阀门有限公司、大连大高阀门有限公司
归口单位：全国阀门标委会
发布部门：中华人民共和国工业和信息化部
标准简介
本标准规定了超高压阀门用阶端双头螺柱形式、尺寸和技术要求。
本标准适用于公称压力PN2500、公称尺寸为DN15~DN25的乙烯、聚乙烯等非腐蚀性介质的锻造钢制阀门的阶端双头螺柱。
标准图片预览
标准内容

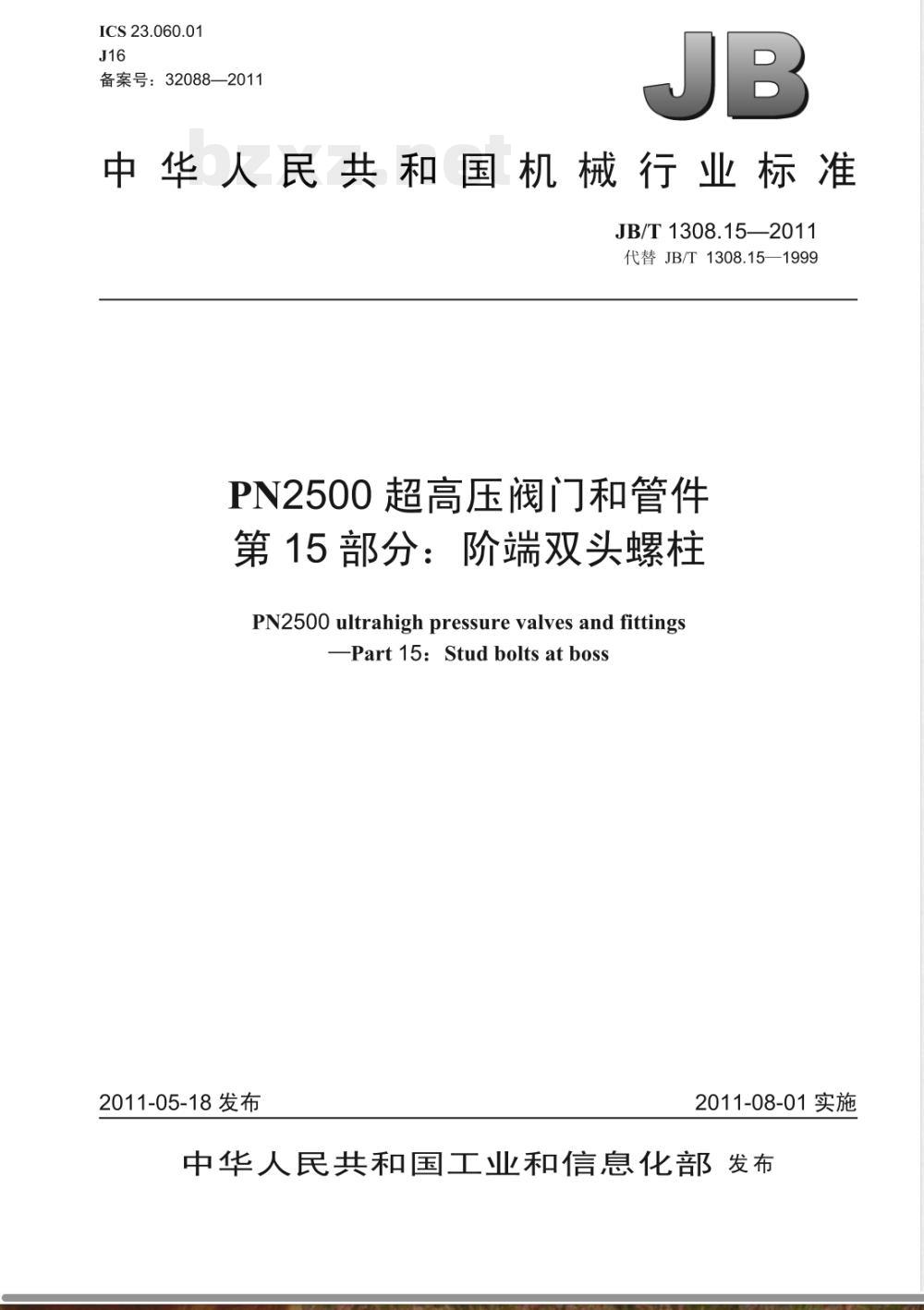

ICS23.060.01
备案号：32088—2011

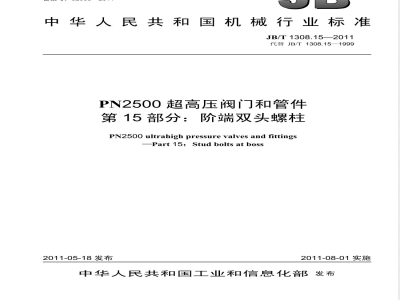

中华人民共和国机械行业标准
JB/T1308.15—2011
代替JB/T1308.15—1999
PN2500超高压阀门和管件
第15部分：阶端双头螺柱
PN2500 ultrahigh pressure valves and fittingsPart 15: Stud bolts at boss
2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布前言

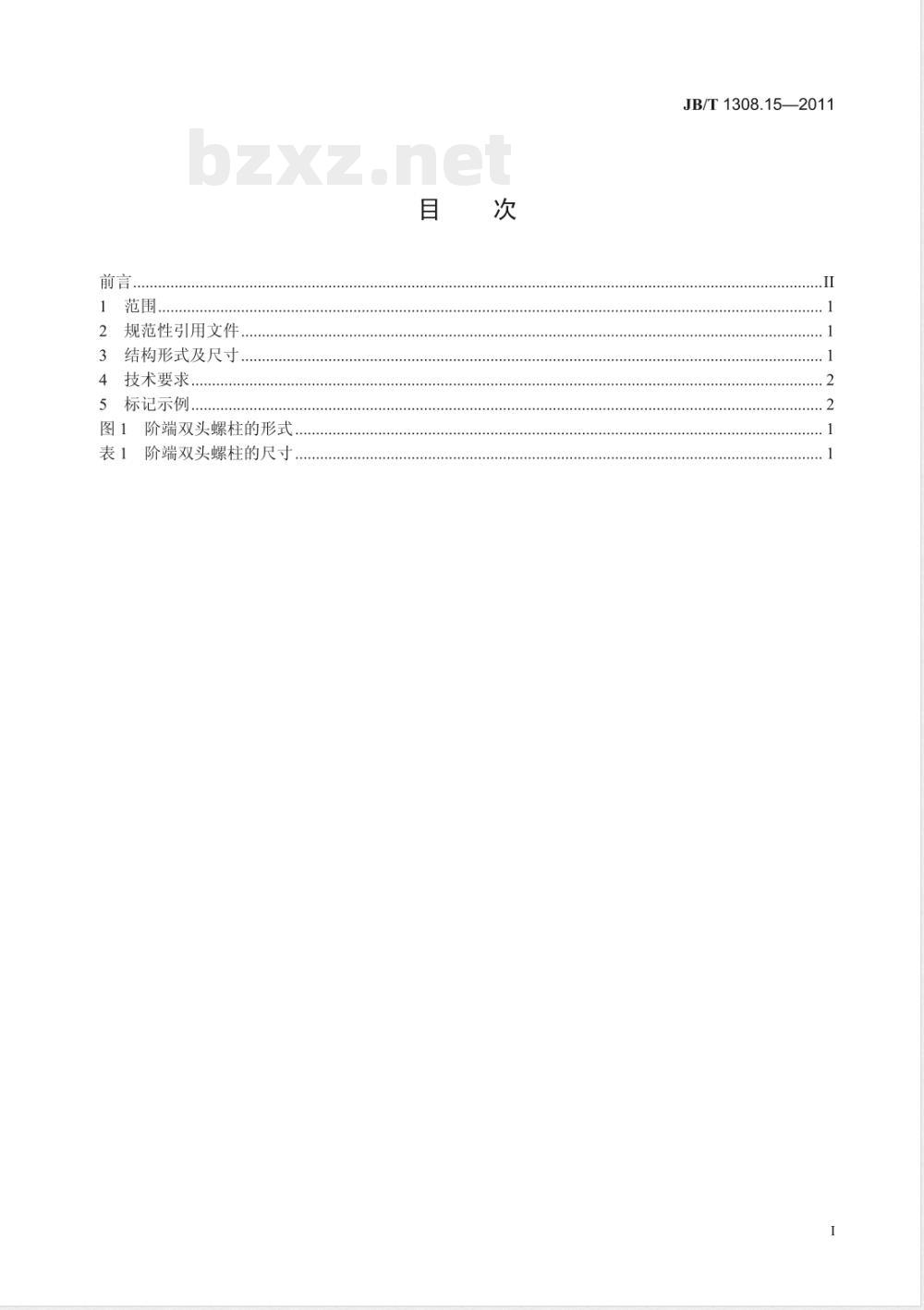

规范性引用文件.
3结构形式及尺寸..
4技术要求..
5标记示例..
图1阶端双头螺柱的形式
阶端双头螺柱的尺寸
JB/T1308.15—2011
JB/T1308.15—2011

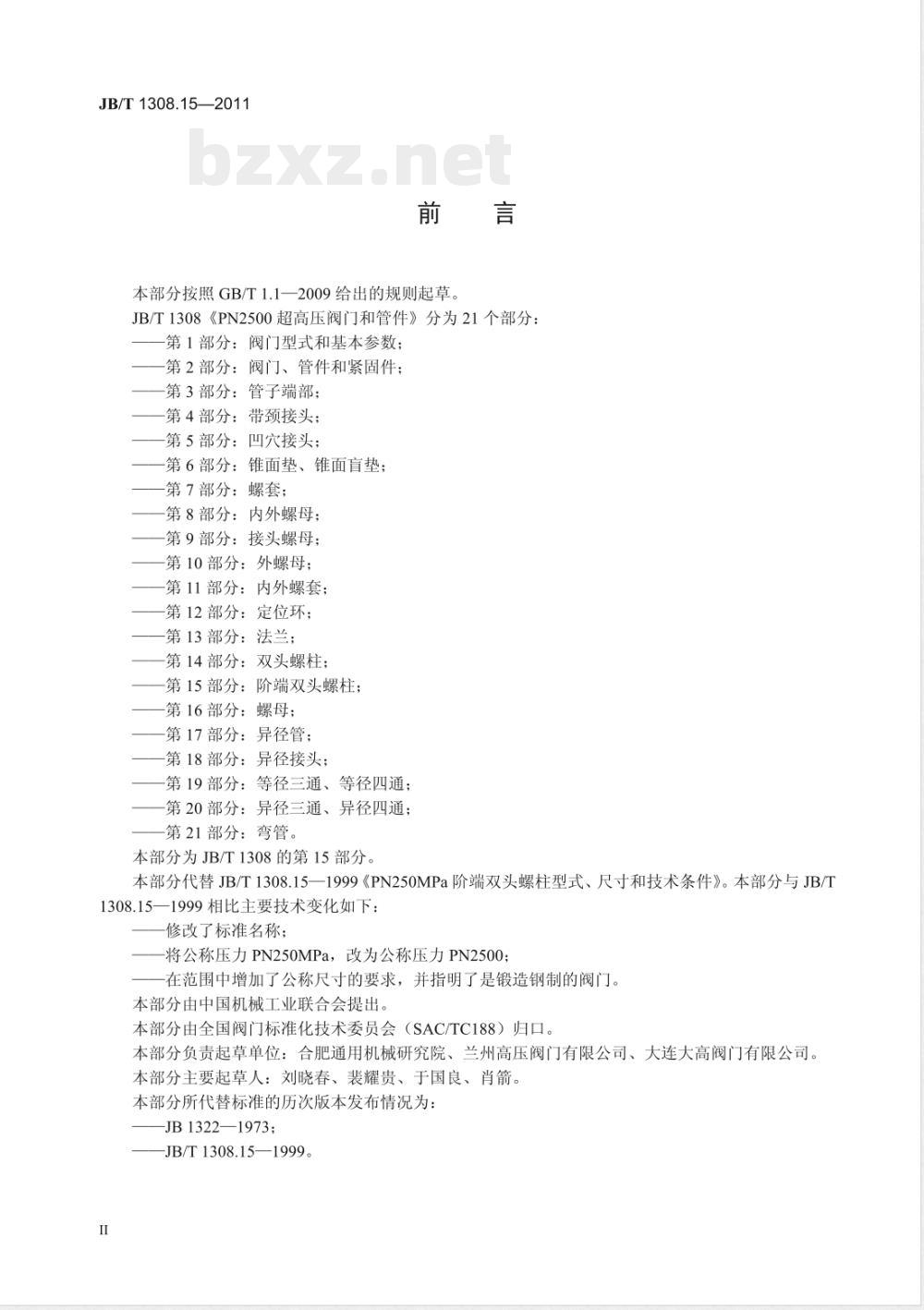

本部分按照GB/T1.1一2009给出的规则起草。JB/T1308《PN2500超高压阀门和管件》分为21个部分：第1部分：阀门型式和基本参数；第2部分：阀门、管件和紧固件；第3部分：管子端部；
第4部分：带颈接头；
第5部分：凹穴接头；
第6部分：锥面垫、锥面盲垫；
第7部分：螺套；
第8部分：内外螺母；
第9部分：接头螺母；
第10部分：外螺母；
第11部分：内外螺套；
第12部分：定位环；
第13部分：法兰；
第14部分：双头螺柱；
第15部分：阶端双头螺柱；
第16部分：螺母；
第17部分：异径管；
第18部分：异径接头；
第19部分：等径三通、等径四通；第20部分：异径三通、异径四通：第21部分：弯管。
本部分为JB/T1308的第15部分。本部分代替JB/T1308.15一1999《PN250MPa阶端双头螺柱型式、尺寸和技术条件》。本部分与JB/T1308.15—1999相比主要技术变化如下：修改了标准名称；
将公称压力PN250MPa，改为公称压力PN2500；在范围中增加了公称尺寸的要求，并指明了是锻造钢制的阀门。本部分由中国机械工业联合会提出。本部分由全国阀门标准化技术委员会（SAC/TC188）归口。本部分负责起草单位：合肥通用机械研究院、兰州高压阀门有限公司、大连大高阀门有限公司。本部分主要起草人：刘晓春、裴耀贵、于国良、肖箭。本部分所代替标准的历次版本发布情况为：-JB1322—1973;
-JB/T1308.15—1999。

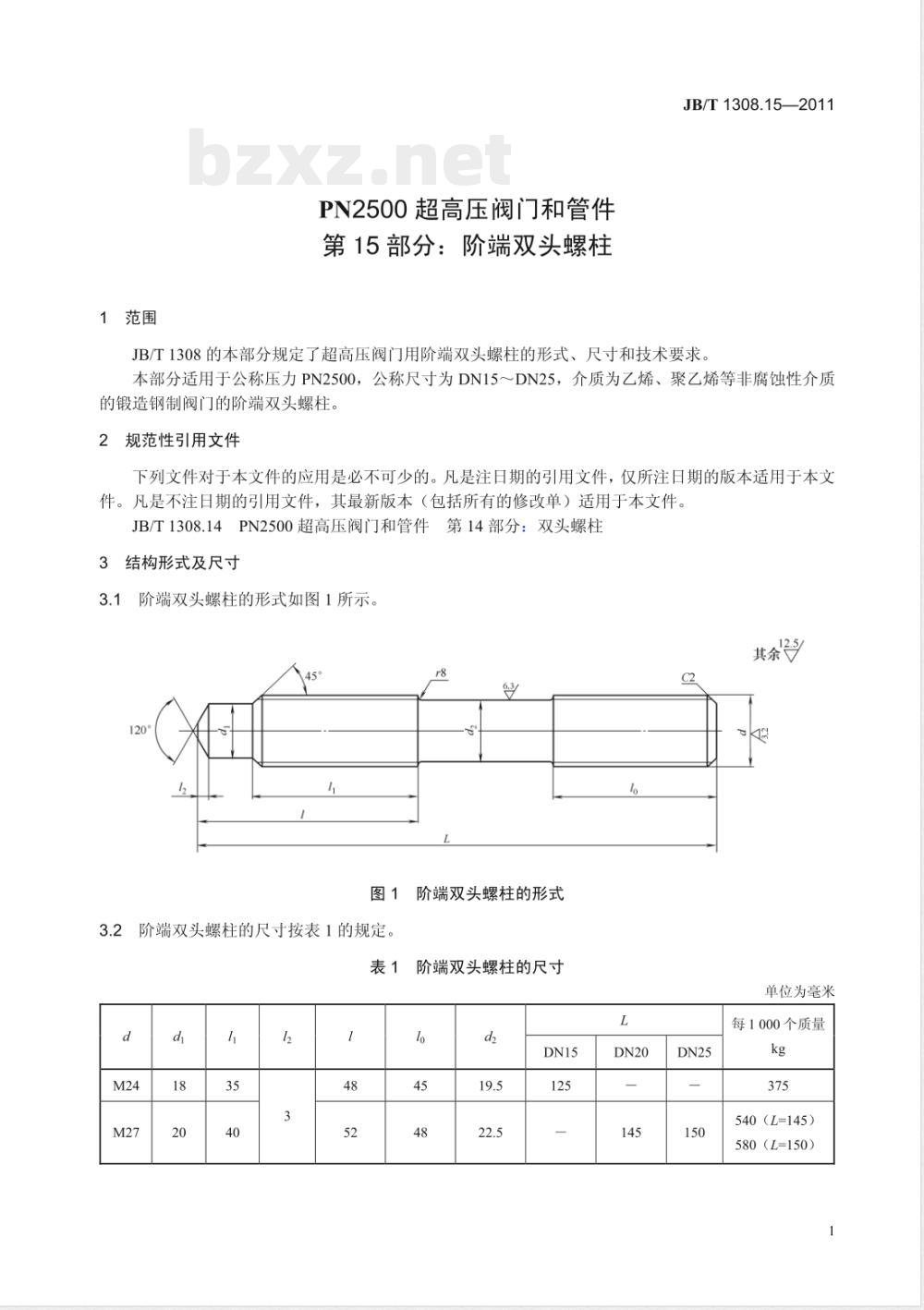

1范围
PN2500超高压阀门和管件
第15部分：阶端双头螺柱
JB/T1308.15—2011
JB/T1308的本部分规定了超高压阀门用阶端双头螺柱的形式、尺寸和技术要求。本部分适用于公称压力PN2500，公称尺寸为DN15～DN25，介质为乙烯、聚乙烯等非腐蚀性介质的锻造钢制阀门的阶端双头螺柱。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。JB/T1308.14PN2500超高压阀门和管件第14部分：双头螺柱3结构形式及尺寸
3.1阶端双头螺柱的形式如图1所示。其
图1阶端双头螺柱的形式
3.2阶端双头螺柱的尺寸按表1的规定。表1
阶端双头螺柱的尺寸
单位为毫米
每1000个质量
540（L=145）
580（L=150）
JB/T1308.15—2011
技术要求
技术要求按JB/T1308.14的规定
：标记示例
粗牙普通螺纹直径27mm、长140mm的阶端双头螺柱：JB/T1308.15—2011。
阶端双头螺柱M27×140
中华人民
机械行业标准
PN2500超高压阀门和管件
第15部分：阶端双头螺柱
JB/T1308.15—2011
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.25印张·8千字2011年11月第1版第1次印刷免费标准bzxz.net
定价：10.00元
书号：15111·10218
网址：http：//www.cmpbook.com（010）88379778
编辑部电话：
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
