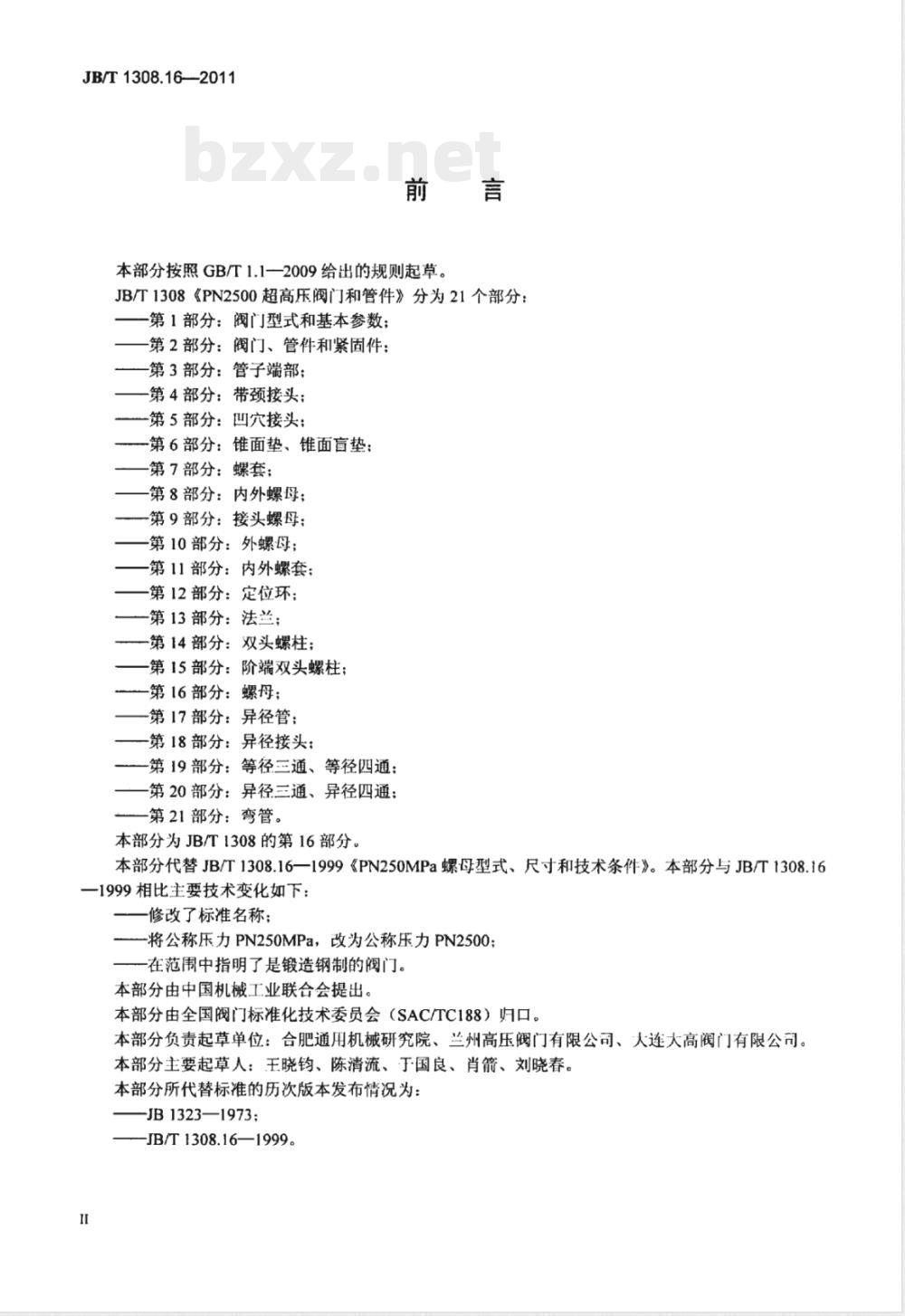

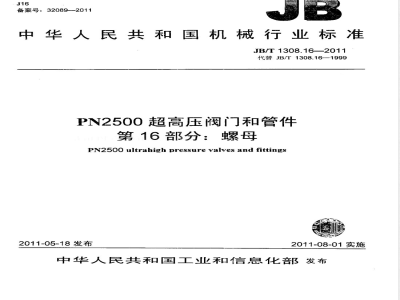

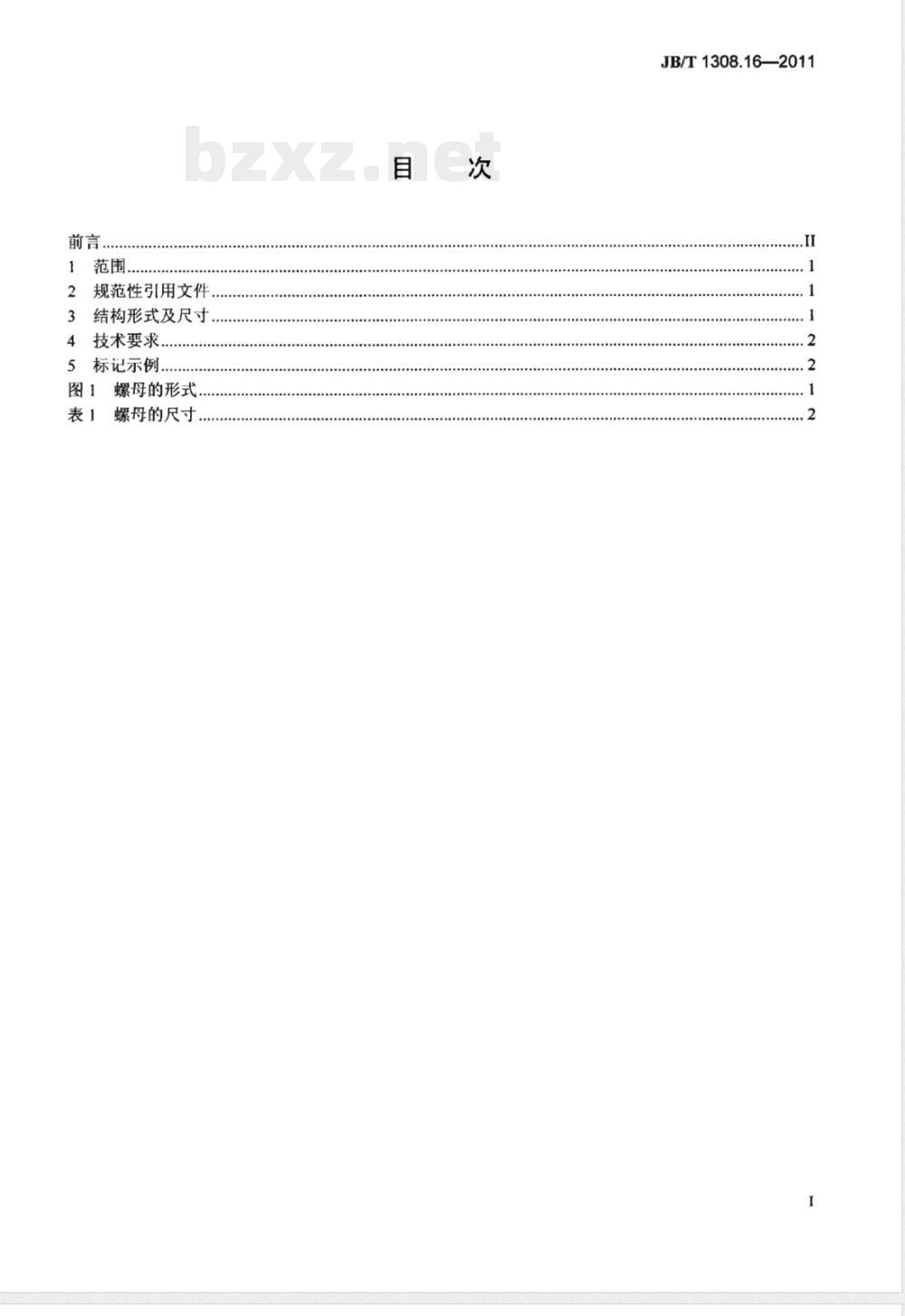

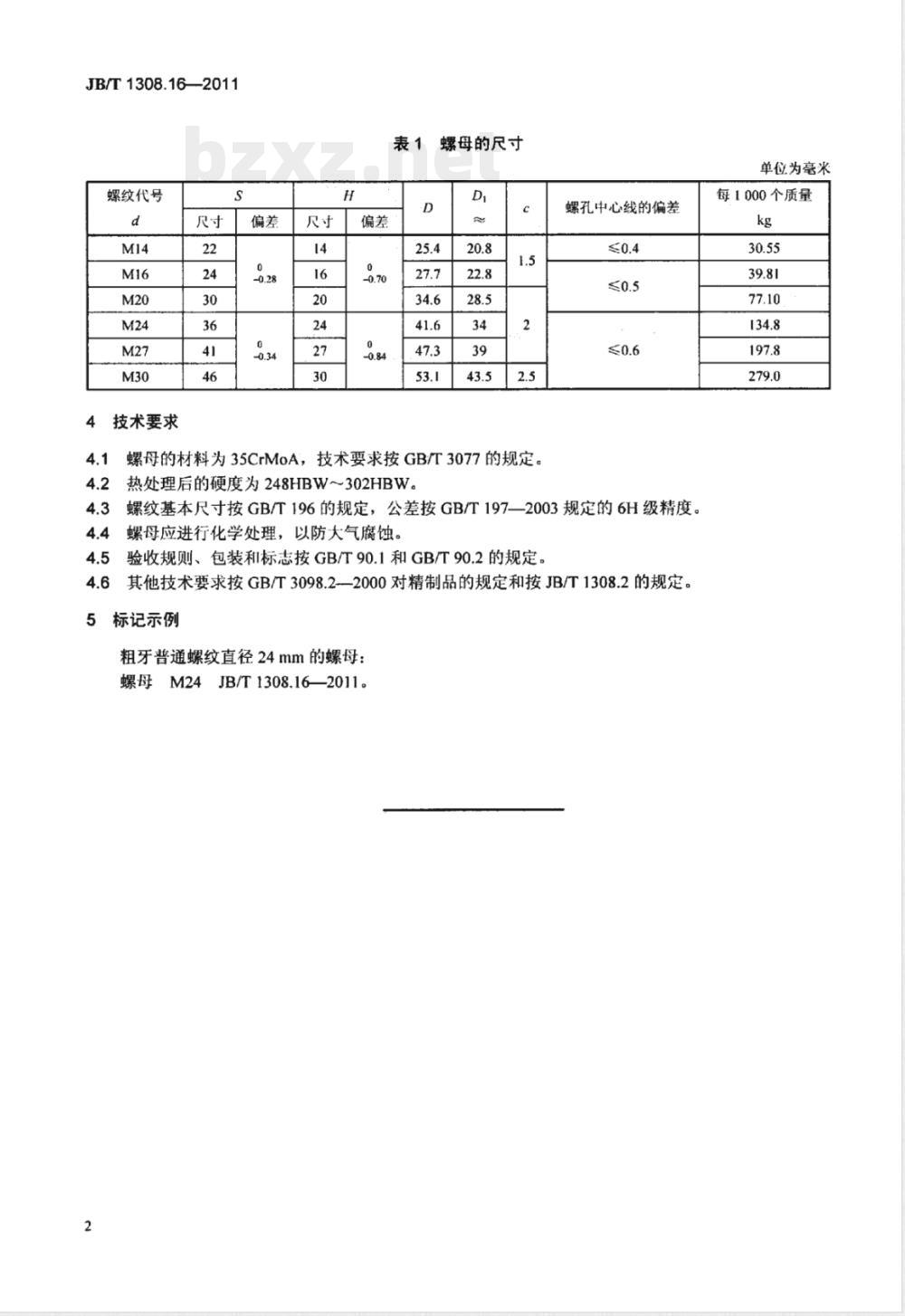

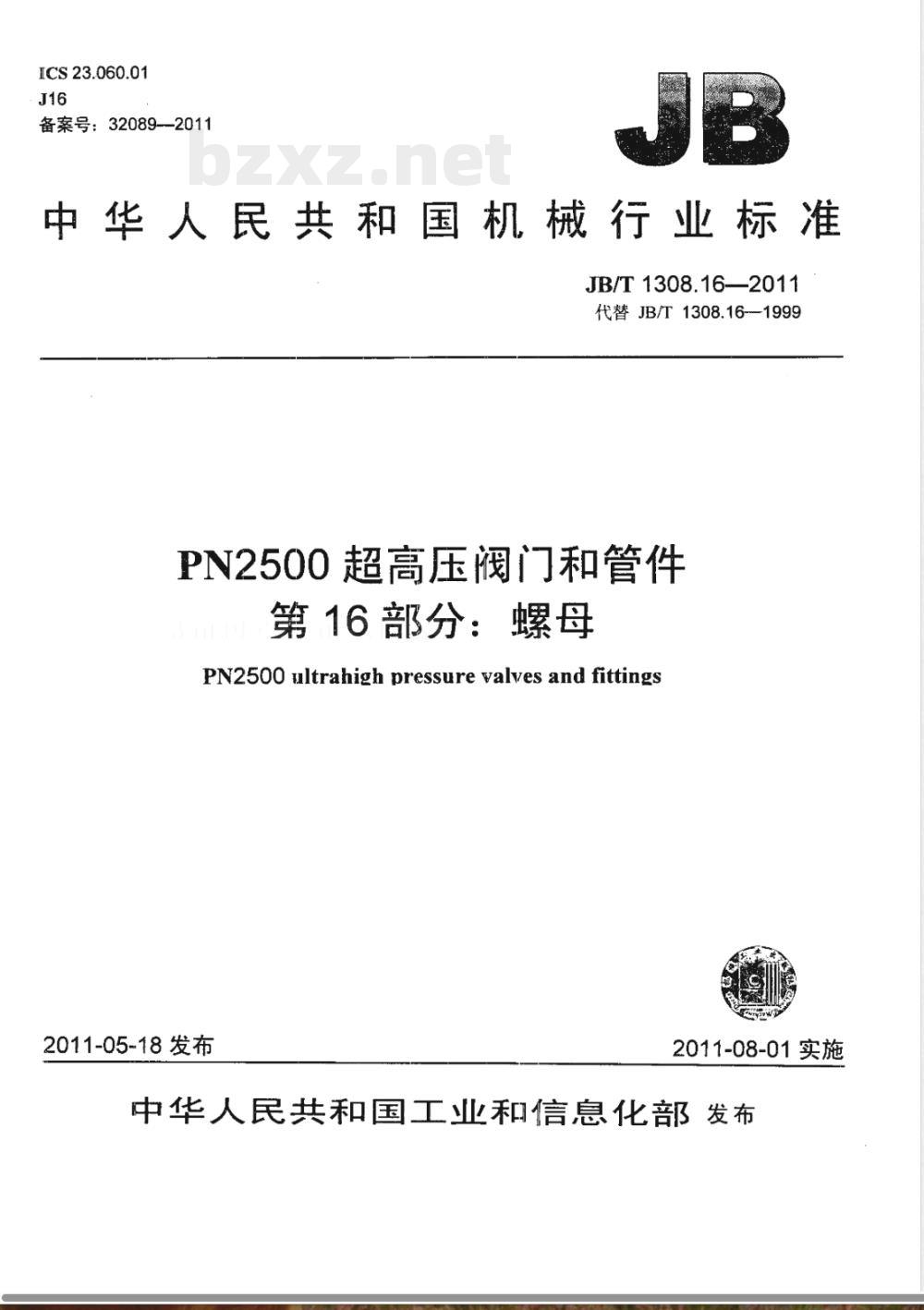

ICS 23.060.01 J16 备案号：32089—2011 中华人民共和国机械行业标准 JB/T 1308.16—2011 代替 JB/T1308.16—1999 PN2500超高压阀门和管件 第16部分：螺母 PN2500 Ultrahigh Pressure Valves and Fittings 2011-05-18 发布 2011-08-01 实施 中华人民共和国工业和信息化部 发布 目录 前言 1 范围 2 规范性引用文件 3 结构形式及尺寸 4 技术要求 5 标记示例 图1 螺母的形式 表1 螺母的尺寸 前言 本部分按照 GB/T1.1—2009 给出的规则起草。 JB/T1308《PN2500超高压阀门和管件》分为21个部分： 第1部分：阀门型式和基本参数； 第2部分：阀门、管件和紧固件； 第3部分：管子端部； 第4部分：带颈接头； 第5部分：凹穴接头； 第6部分：锥面垫、锥面盲垫； 第7部分：螺套； 第8部分：内外螺母； 第9部分：接头螺母； 第10部分：外螺母； 第11部分：内外螺套； 第12部分：定位环； 第13部分：法兰； 第14部分：双头螺柱； 第15部分：阶端双头螺柱； 第16部分：螺母； 第17部分：异径管； 第18部分：异径接头； 第19部分：等径三通、等径四通； 第20部分：异径三通、异径四通； 第21部分：弯管。 本部分为 JB/T1308 的第16部分。 本部分代替 JB/T1308.16—1999《PN250MPa螺母型式、尺寸和技术条件》。 本部分与 JB/T1308.16—1999 相比主要技术变化如下： — 修改了标准名称； — 将公称压力 PN250MPa 改为公称压力 PN2500； — 在范围中明确为锻造钢制阀门。 本部分由中国机械工业联合会提出。 本部分由全国阀门标准化技术委员会（SAC/TC188）归口。 本部分负责起草单位：合肥通用机械研究院、兰州高压阀门有限公司、大连大高阀门有限公司。 本部分主要起草人：王晓钧、陈清流、于国良、肖箭、刘晓春。 本部分所代替标准的历次版本发布情况为： JB1323—1973； JB/T1308.16—1999。 1 范围 PN2500超高压阀门和管件 第16部分：螺母。 JB/T1308 的本部分规定了超高压阀门用螺母的形式、尺寸和技术要求。 本部分适用于公称压力 PN2500，介质为乙烯、聚乙烯等非腐蚀性介质的锻造钢制阀门的螺母。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 90.1 紧固件验收检查 GB/T 90.2 紧固件标志与包装 GB/T 196 普通螺纹基本尺寸 GB/T 197—2003 普通螺纹公差 GB/T 3077 合金结构钢 GB/T 3098.2—2000 紧固件机械性能 螺母 粗牙螺纹 JB/T1308.2 PN2500超高压阀门和管件 第2部分：阀门、管件和紧固件 3 结构形式及尺寸 3.1 螺母的形式如图1所示。 3.2 螺母的尺寸按表1的规定。 表1 螺母的尺寸（单位：mm） 螺纹代号：M14、M16、M20、M24、M27、M30 对应尺寸： a：22、24、30、36、41、46 s 偏差：0、-0.34、-0.41、-0.50、-0.60、-0.70、-0.84 H尺寸：14、16、20、24、27、30 D：25.4、27.7、34.6、41.6、47.3、53.1 D2：20.8、22.8、28.5、34、39、43.5 螺孔中心线偏差：≤0.4、≤0.5、≤0.6 4 技术要求 4.1 螺母的材料为 35CrMoA，技术要求按 GB/T3077 的规定。 4.2 热处理后的硬度为 248HBW～302HBW。 4.3 螺纹基本尺寸按 GB/T196 的规定，公差按 GB/T197—2003 规定的 6H 级精度。 4.4 螺母应进行化学处理，以防大气腐蚀。 4.5 验收规则、包装和标志按 GB/T90.1 和 GB/T90.2 的规定。 4.6 其他技术要求按 GB/T3098.2—2000 对精制品的规定和按 JB/T1308.2 的规定。 5 标记示例 粗牙普通螺纹直径 24mm 的螺母： M24 JB/T1308.16—2011。
