标准号: JB/T 7700.2-2016

中文名称:金属旋压带轮 第2部分:板材旋压多楔带轮

标准类别:机械行业标准(JB)

英文名称:Metal spinning pulleys—Part 2:Sheet spinning V-ribbed belts pulleys

标准状态:现行

发布日期:2016-01-15

实施日期:2016-06-01

出版语种:简体中文

下载格式:.pdf .zip

下载大小:1.21 MB

相关标签: 金属 带轮 板材 多楔带

标准分类号

标准ICS号:机械系统和通用件>>挠性传动和传送>>21.220.10带传动及其零件

中标分类号:机械>>通用零部件>>J18链传动、皮带传动与键联结

关联标准

替代情况:替代JB/T 7700.2-1995

出版信息

出版社:机械工业出版社

标准价格:12.0

出版日期:2016-06-01

相关单位信息

起草人:殷莎、周玉杰、潘兆星、姜克俭、季朝辉等

起草单位:北京超代成科技有限公司、中机生产力促进中心、浙江东星汽车部件有限公司、东风襄阳旋压技术有限公司等

提出单位:中国机械工业联合会

发布部门:中华人民共和国工业和信息化部

主管部门:全国带轮与带标准化技术委员会(SAC/TC 428)

标准简介

本部分规定了金属板材旋压多楔带轮的型式和槽型尺寸、技术要求、试验方法、检验规则、标志、包装、运输和贮存。 本部分适用于汽车、工程机械、农用机械、家电、特种设备等传动用多楔带轮。


标准内容

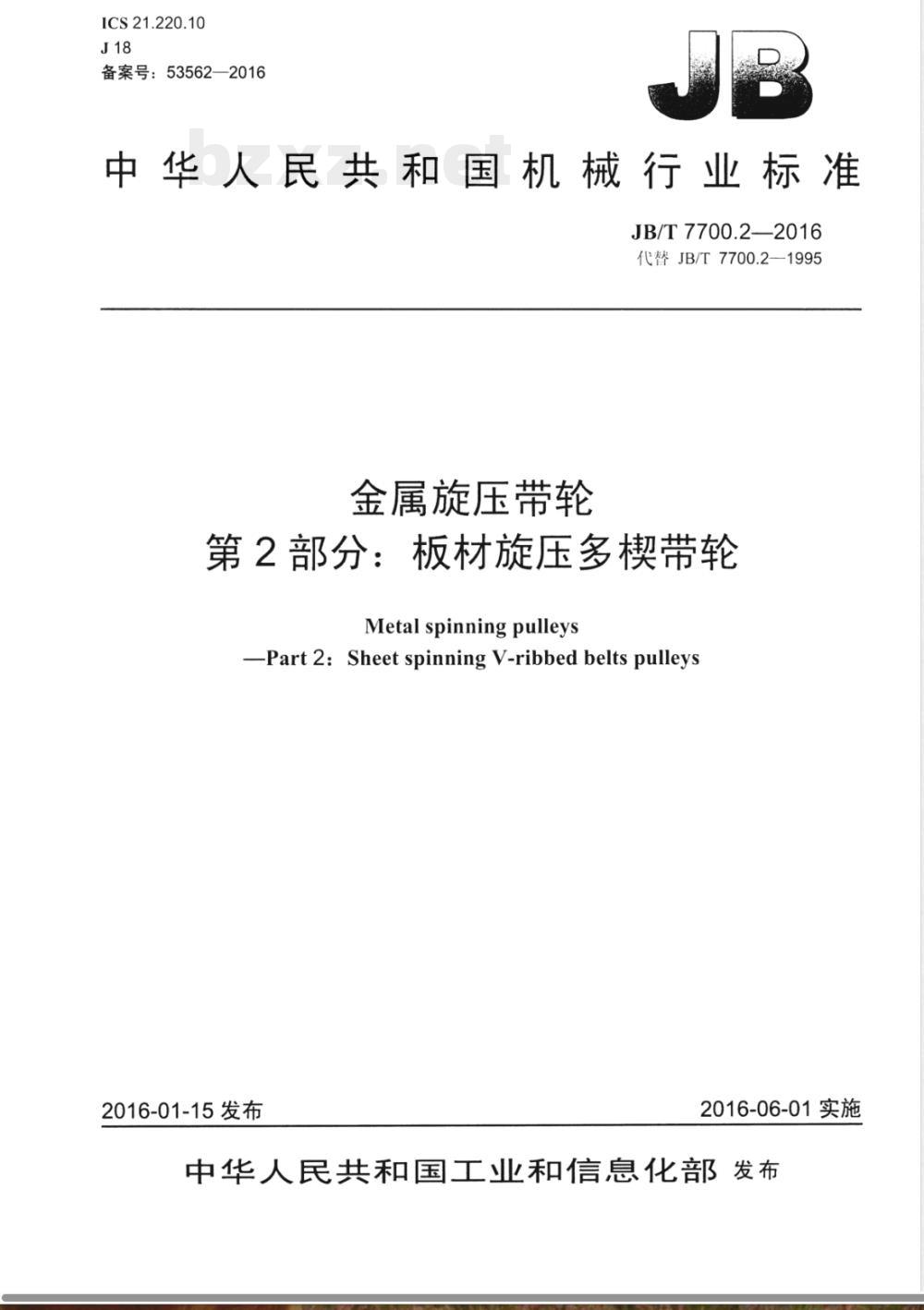

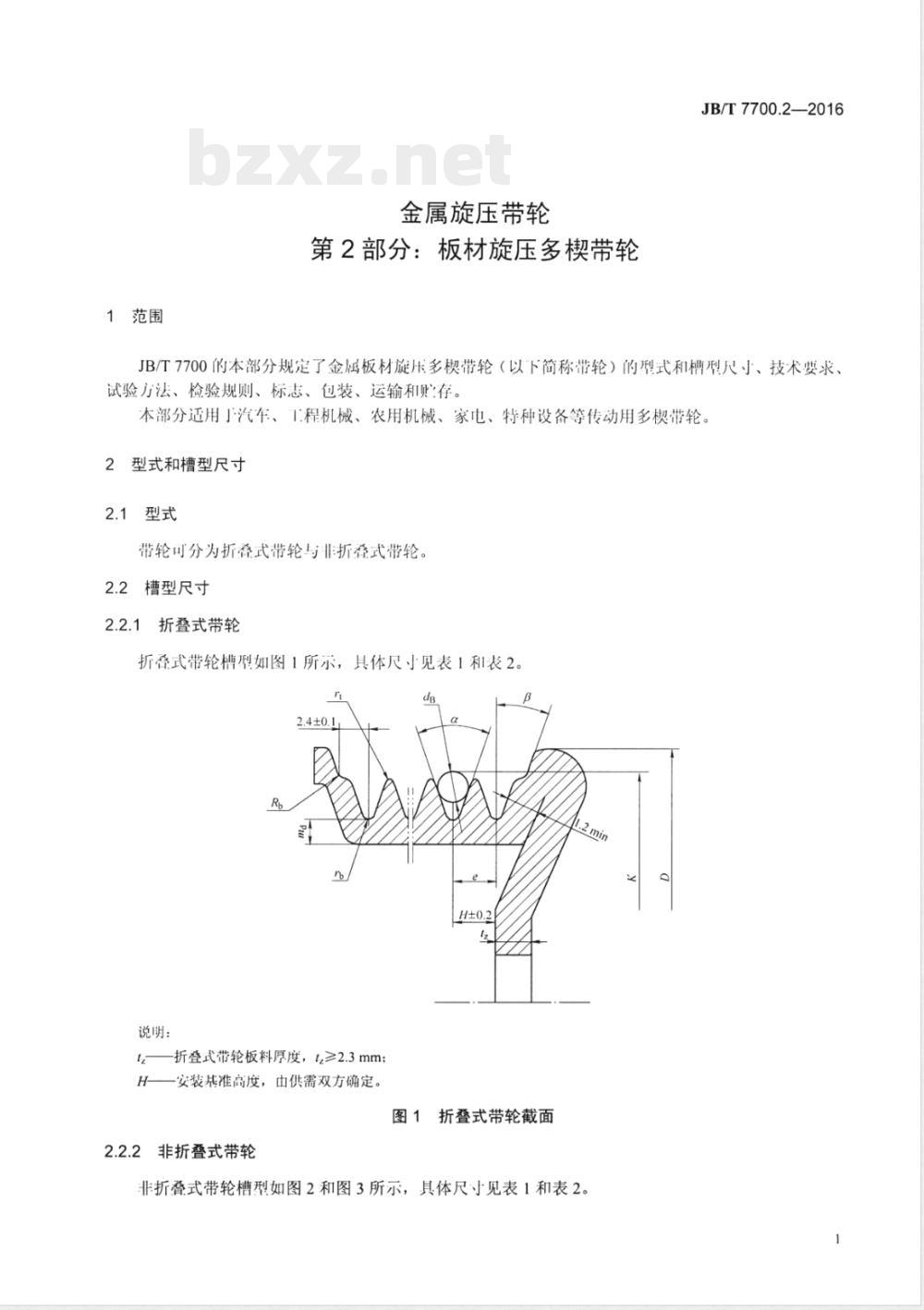

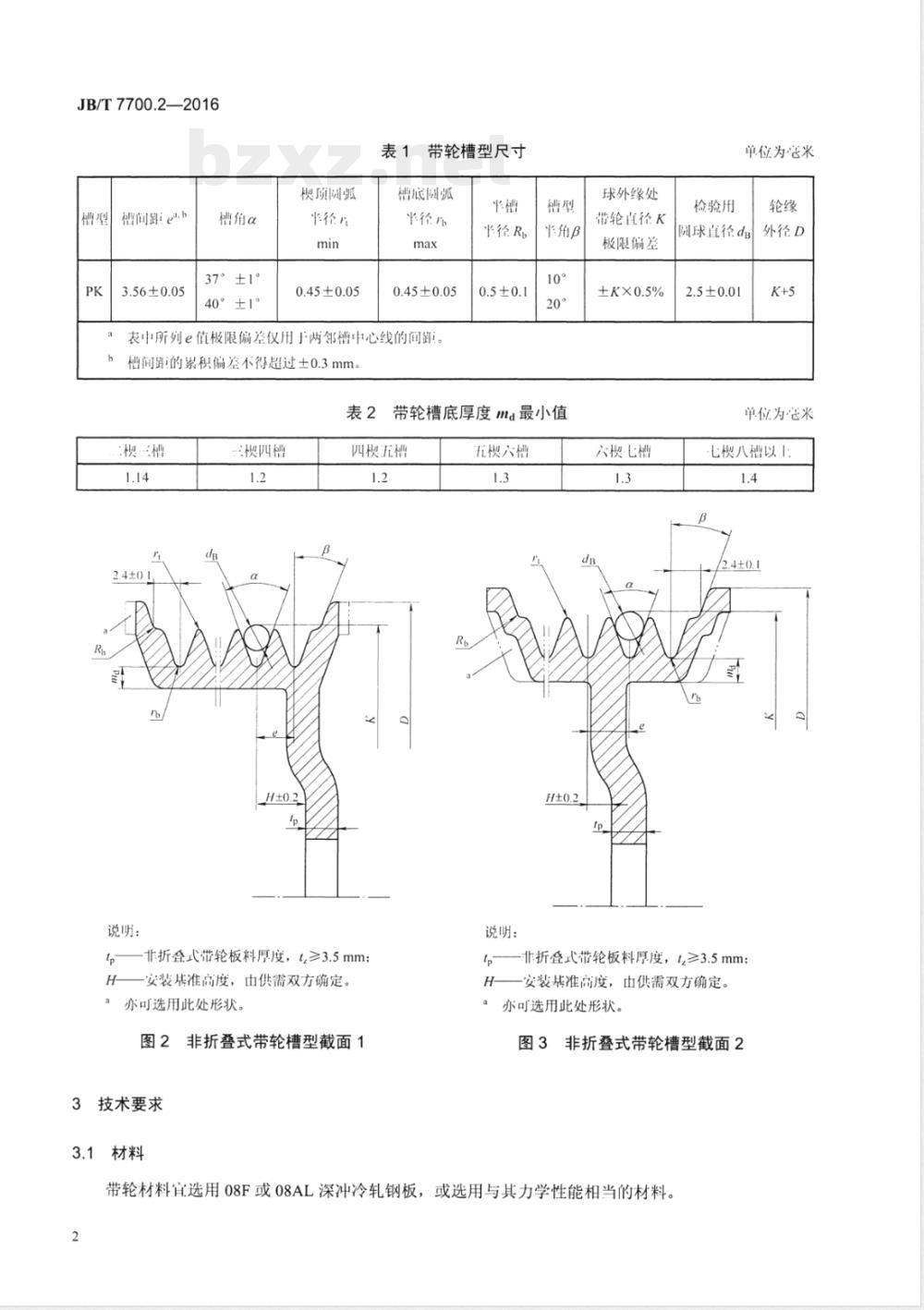

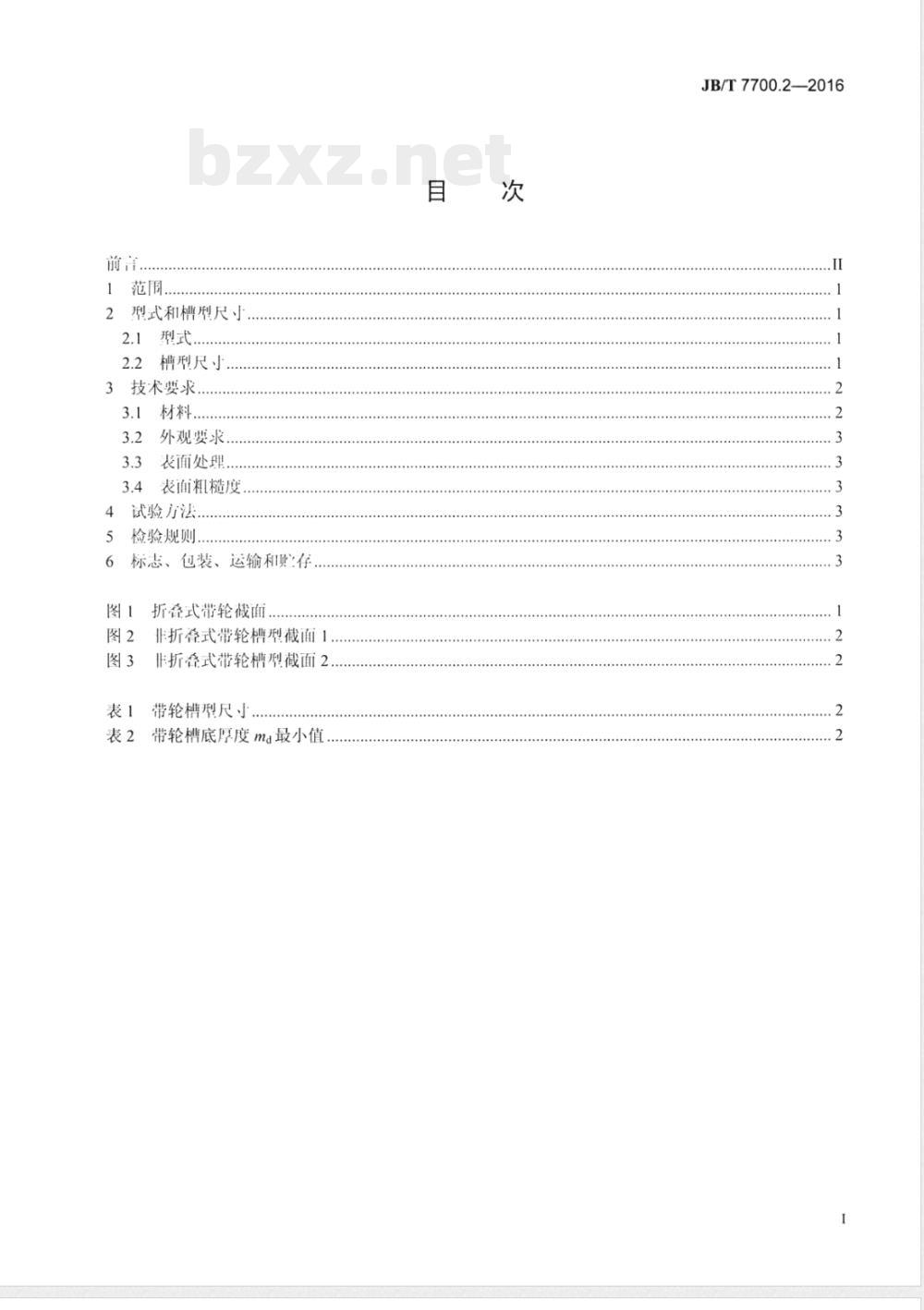

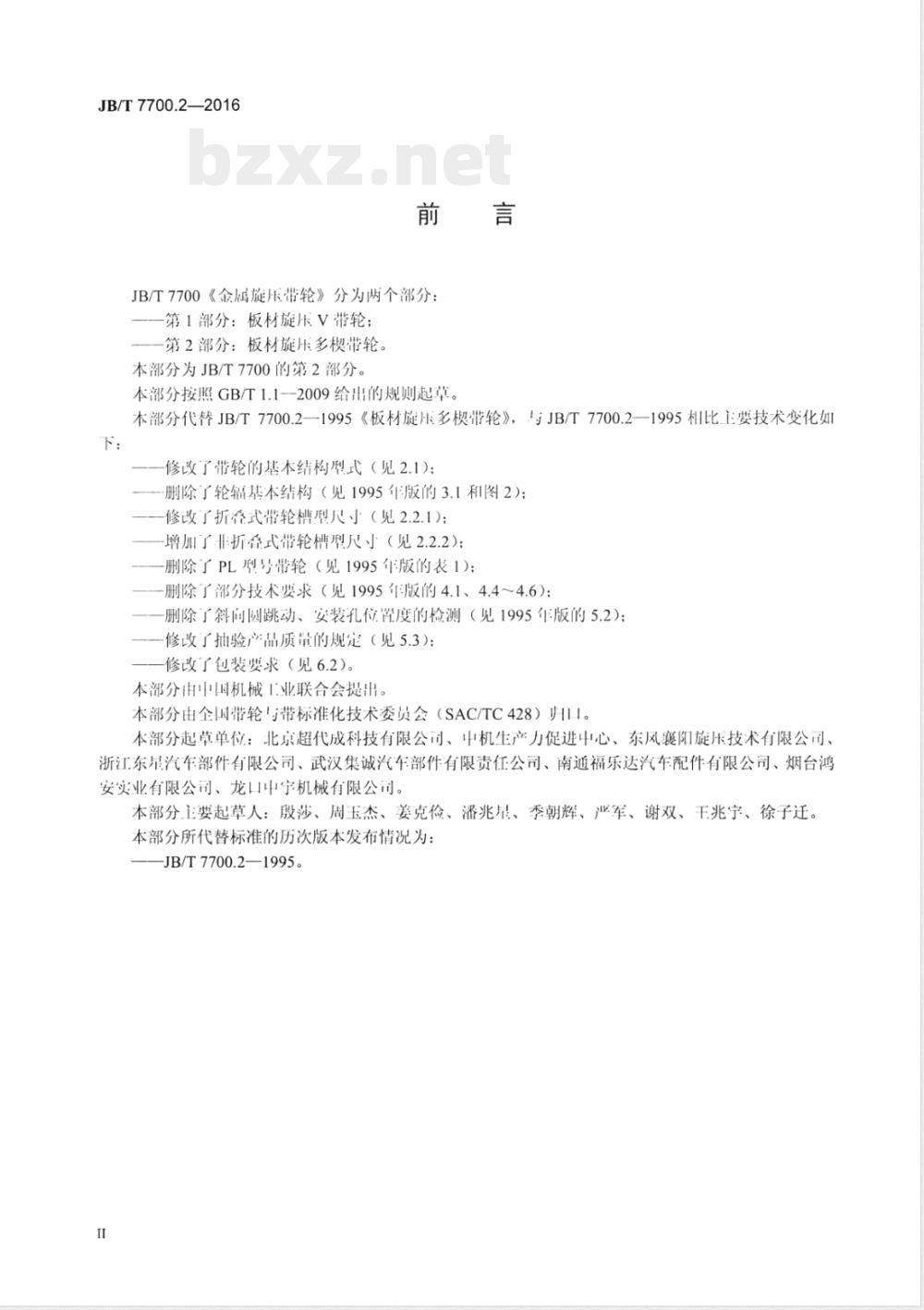

ICS 21.220.10 J18 备案号:53562—2016 中华人民共和国机械行业标准 JB/T7700.2—2016 代替 JB/T7700.2—1995 金属旋压带轮 第2部分:板材旋压多楔带轮 Metal Spinning Pulleys Part 2:Sheet Spinning V-ribbed Belt Pulleys 2016-01-15 发布 2016-06-01 实施 中华人民共和国工业和信息化部 发布 目录 前言 1 范围 2 型式和槽型尺寸 2.1 型式 2.2 槽型尺寸 3 技术要求 3.1 材料 3.2 外观要求 3.3 表面处理 3.4 表面粗糙度 4 试验方法 5 检验规则 6 标志、包装、运输和贮存 图1 折叠式带轮截面 图2 非折叠式带轮槽型截面1 图3 非折叠式带轮槽型截面2 表1 带轮槽型尺寸 表2 带轮槽底厚度最小值 前言 JB/T7700《金属旋压带轮》分为两个部分: 第1部分:板材旋压V带轮; 第2部分:板材旋压多楔带轮。 本部分为 JB/T7700 的第2部分。 本部分按照 GB/T1.1—2009 给出的规则起草。 本部分代替 JB/T7700.2—1995《板材旋压多楔带轮》。与 JB/T7700.2—1995 相比,主要技术变化如下: — 修改了带轮的基本结构型式; — 删除了轮辐基本结构; — 修改了折叠式带轮槽型尺寸; — 增加了非折叠式带轮槽型尺寸; — 删除了 PL 型号带轮; — 删除了部分技术要求; — 删除了斜间圆跳动、安装孔位置度的检测; — 修改了抽验产品质量的规定; — 修改了包装要求。 本部分由中国机械工业联合会提出。 本部分由全国带轮与带标准化技术委员会(SAC/TC428)归口。 本部分起草单位:北京超代成科技有限公司、中机生产力促进中心、东风襄阳旋压技术有限公司、浙江东星汽车部件有限公司、武汉集诚汽车部件有限责任公司、南通福乐达汽车配件有限公司、烟台鸿安实业有限公司、龙口中宁机械有限公司。 本部分主要起草人:殷莎、周玉杰、姜克俭、潘兆星、季朝辉、严军、谢双、兆宁、徐子迁。 本部分所代替标准的历次版本发布情况为:JB/T7700.2—1995。 1 范围 金属旋压带轮 第2部分:板材旋压多楔带轮。 JB/T7700 的本部分规定了金属板材旋压多楔带轮(以下简称带轮)的型式和槽型尺寸、技术要求、试验方法、检验规则、标志、包装、运输和贮存。 本部分适用于汽车、工程机械、农用机械、家电、特种设备等传动用多楔带轮。 2 型式和槽型尺寸 2.1 型式 带轮可分为折叠式带轮与非折叠式带轮。 2.2 槽型尺寸 2.2.1 折叠式带轮 折叠式带轮槽型如图1所示,具体尺寸见表1和表2。 说明: t2——折叠式带轮板料厚度,t2≥2.3mm; H——安装基准高度,由供需双方确定。 图1 折叠式带轮截面。 2.2.2 非折叠式带轮 非折叠式带轮槽型如图2和图3所示,具体尺寸见表1和表2。 表1 带轮槽型尺寸 槽型:PK 槽间距 e:3.56±0.05mm 槽角 α:37°±1° 楔顶圆弧半径 rb:0.45±0.05mm 槽底圆弧半径 rt:0.45±0.05mm 半槽半径 R:0.5±0.1mm 半角 β:20° 表中所列 e 值极限偏差仅用于两邻槽中心线的间距,槽间距的累积偏差不得超过 ±0.3mm。 表2 带轮槽底厚度最小值 三楔四槽:1.14mm 四楔五槽:1.2mm 五楔六槽:1.3mm 六楔七槽:1.3mm 七楔八槽以上:1.4mm 说明: t1——非折叠式带轮板料厚度,t1≥3.5mm; H——安装基准高度,由供需双方确定; 亦可选用其他规定形状。 图2 非折叠式带轮槽型截面1。 说明: 带轮外缘处带轮直径 K 极限偏差为 ±K×0.5%; 检验用圆球直径 dB 为 2.5±0.01mm; 外径 D 为 K+5mm。 图3 非折叠式带轮槽型截面2。 3 技术要求 3.1 材料 带轮材料宜选用 08F 或 08AL 深冲冷轧钢板,或选用与其力学性能相当的材料。
