SY/T 7655—2021.
1范围
SY/T 7655规定了石油天然气钻采设备海洋钻井平台的电缆集成设计和安装环节电缆贯通与密封、保护接地线连接、电气晒装件和电缆标识要求。
SY/T 7655适用于新建海洋钻井平台钻井设备之间的电缆集成设计和安装。海洋修井平台可参照执行。
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件﹔不注日期的引用文件，其最新版（包括所有的修改单)适用于本文件。
GB/T 4208——2017外壳防护等级(IP代码)
sY/T 6671—2017石油设施电气设备场所I级О区、1区和2区的分类推荐作法
IEC 61892-3: 2019移动式及固定式近海装置电气设施第3部分﹔设备(Mobile and fixedoffshore units——Electrical installations—Part 3 ; Equipment)
cCS 海上移动平台入级规范（2020版)
CCS钢质海船人级规范(2018版)
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。
3.1.1
工作接地working earthing
为满足海洋钻井平台动力系统和电气设施工作特性的需要而设置的接地。
|3.1.2
保护接地protective earthing
为确保在任何时候均能即时释放电能而不发生危险的与海洋钻井平台设施的金属结构的整体或平台的外壳、配电装置的构架等的连接。
3.1.3
电气晒装件electrical outfitting
与敷线及装置的用电设备有关的结构件。

ICS75.180.10
CCSE92

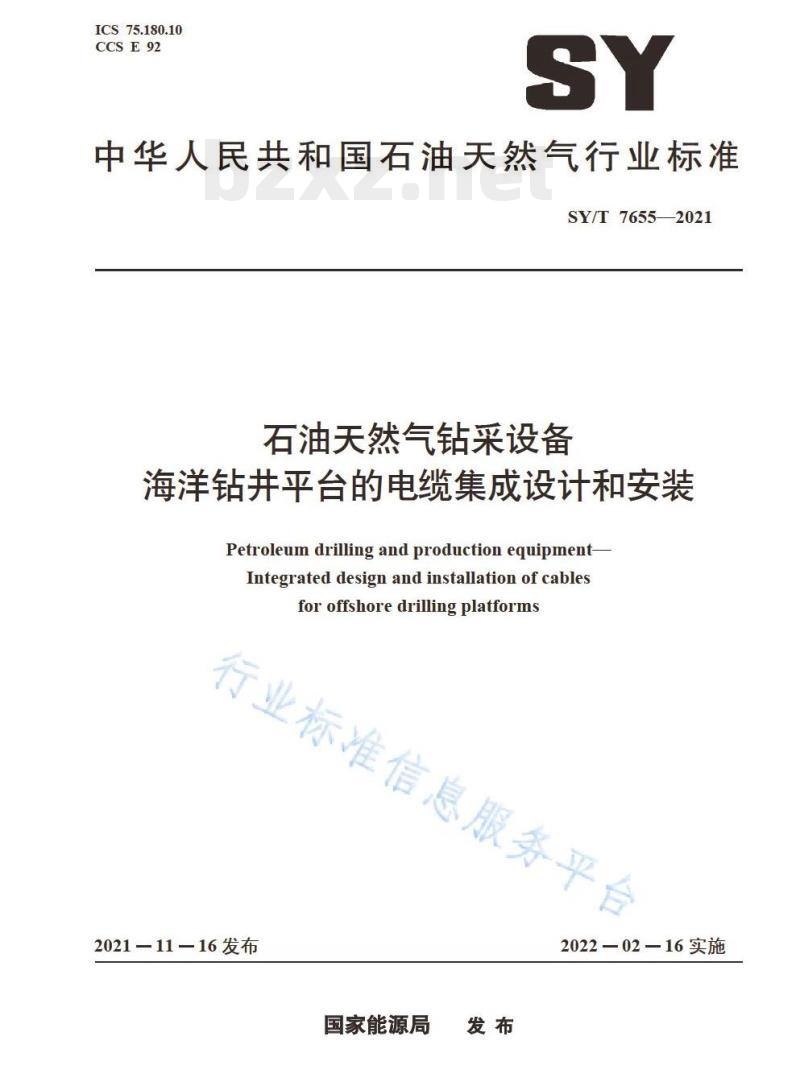

中华人民共和国石油天然气行业标准SY/T76552021
石油天然气钻采设备
海洋钻井平台的电缆集成设计和安装Petroleum drilling and production equipmentIntegrated design and installation of cablesforoffshoredrillingplatforms行业标准信息服务平台
2021—11—16发布
国家能源局
2022—02—16实施
行业标准信息服务平台

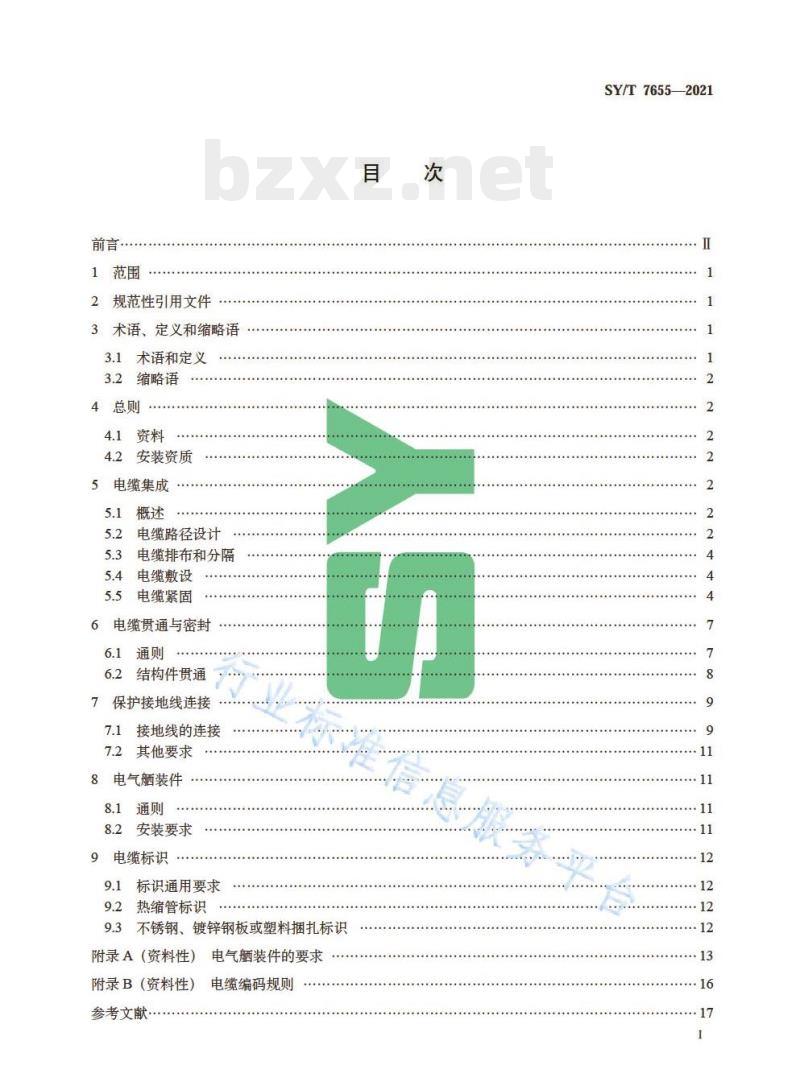

1范围
2规范性引用文件
3术语、定义和缩略语
3.1术语和定义
3.2缩略语
4总则
4.1资料
4.2安装资质
电缆集成
5.1概述
5.2电缆路径设计
5.3电缆排布和分隔
5.4电缆敷设
电缆紧固
电缆贯通与密封
结构件贯通
7保护接地线连接
接地线的连接
其他要求
8电气装件
8.2安装要求
9电缆标识
标识通用要求
热缩管标识
不锈钢、镀锌钢板或塑料捆扎标识附录A（资料性）
附录B(资料性）
参考文献
电气装件的要求
电缆编码规则
SY/T7655-2021
SY/T76552021
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国石油钻采设备和工具标准化技术委员会（SAC/TC96）归口。本文件起草单位：宝鸡石油机械有限责任公司、石油工业标准化研究所、中海油田服务股份有限公司、中国石油集团海洋工程有限公司、四川宏华电气有限责任公司、西北工业大学、中油国家油气钻井装备工程技术研究中心有限公司。本文件主要起草人：孙娟、董兴华、陈俊峰、杨双业、王春春、于兴军、宫慧、张连合、孙志斌、崔宝磊、谢伟。
行业标准信息服务平台

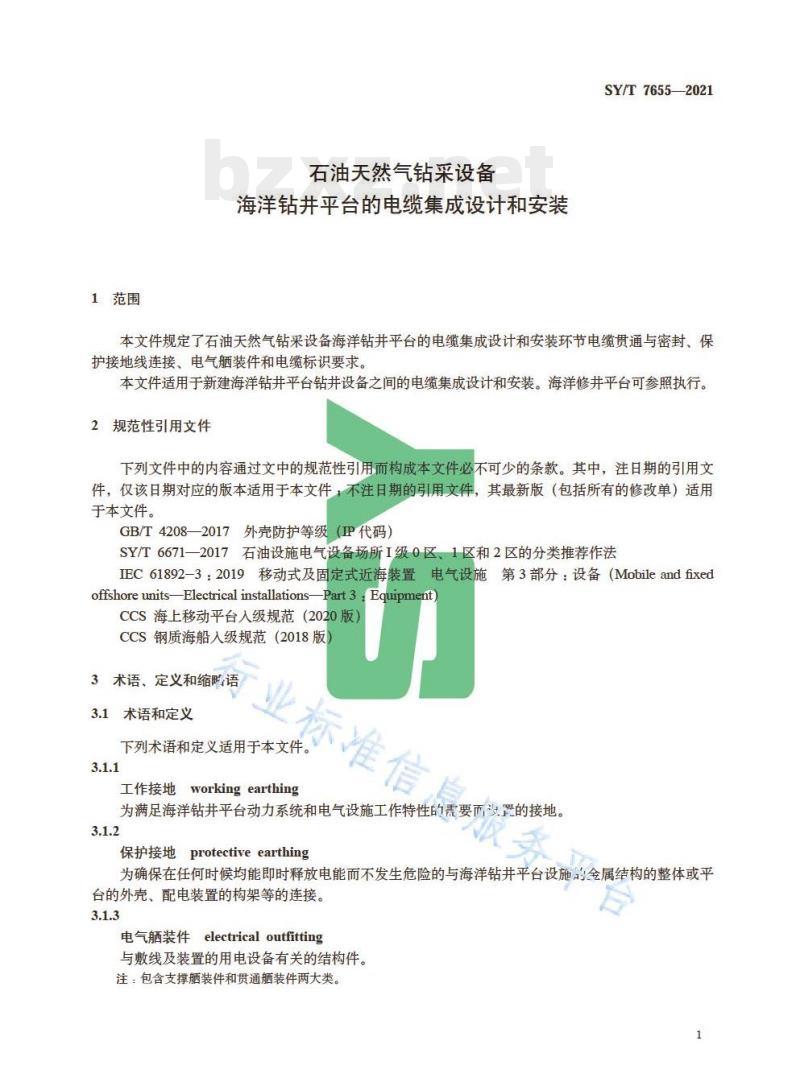

1范围
石油天然气钻采设备
海洋钻井平台的申缆集成设计和安装SY/T76552021
本文件规定了石油天然气钻采设备海洋钻井平台的电缆集成设计和安装环节电缆贯通与密封、保护接地线连接、电气晒装件和电缆标识要求。本文件适用于新建海洋钻井平台钻井设备之间的电缆集成设计和安装。海洋修井平台可参照执行。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版（包括所有的修改单）适用于本文件。
GB/T4208—2017外壳防护等级（IP代码）SY/T6671—2017石油设施电气设备场所I级0区，1区和2区的分类推荐作法IEC61892-3：2019移动式及固定式近海装置电气设施第3部分：设备（MobileandfixedPart3：Equipment)
offshoreunits-ElectricalinstallationsCCS海上移动平台人级规范（2020版）CCS钢质海船入级规范（2018版）3术语、定义和缩略语
业标准信息
3.1术语和定义
下列术语和定义适用于本文件
工作接地workingearthing
为满足海洋钻并平台动力系统和电气设施工作特性的素要而设严的接地。吸卖
保护接地protectiveearthing
为确保在任何时候均能即时释放电能而不发生危险的与海洋钻井平台设施的全属结构的整体或平台的外壳、配电装置的构架等的连接。3.1.3
电气装件electricaloutfitting与敷线及装置的用电设备有关的结构件。注：包含支撑装件和贯通晒装件两大类。1
SY/T7655-2021
3.2缩略语
下列缩略语适用于本文件。
CCS：中国船级社（China Classfication Society）DP：动力定位系统（dynamicpositioning）MCT：电缆密封贯舱件（multicabletransit）4总则
4.1资料
电缆集成设计前应熟悉如下资料：a）电气设备布置图：
b）电气系统图：
c）防爆区域划分图，
d）防火区域和水密区域的划分图e）结构图，
f）支撑晒装件和贯通晒装件资料；g）电缆信息，包括电缆外径、规格及使用方法h）海洋平台钻井模块电缆收放要求，包括折除、安装、移运等工况；包含进线位置、电缆预留余量、电缆排列方式、电缆紧固和i）不同设备对电缆的特殊要求，密封：
j）其他有关的图纸和技术文件。4.2
安装资质
焊接人员应持有电焊工职业资格证书5电缆集成
5.1概述
广业术
有电工职业资格证书。
电缆集成包括电缆路径设计、电缆排车隔、电缆敷设、电缆紧固。5.2
电缆路径设计
电缆敷设的线路宜平直和易于检修，电缆路径设计宜考虑志省电缆和降低施工难度。电缆路径设计宜避免潮气或水滴凝结影响，如无法避免，位加装防户措施。5.2.2
电缆路径设计宜远离锅炉、发电机组排烟管等热源，并提供不受机诚损伤的保护。5.2.4电缆路径不应设计在隔热材料内，但有散热措施时，可横穿隔热层。5.2.5
电缆路径经过易燃、易爆、高温和有腐蚀性介质影响的场所，应保持不破坏被穿我结构件的原有密封效果，并对电缆采用必要的防护措施。5.2.6电缆路径设计宜避免通过可移动或可拆的部位，如确需通过，应加装电缆拖链、电缆移运装置等保护措施。
5.2.7室外和露天场所电气设备进线口的开孔位置，宜避免设置在电气设备的上方。5.2.8用于重要设备或应急动力设备、应急照明、应急状态下使用的内部通信或信号设备的电缆宜尽2
SY/T76552021
量远离厨房、洗衣间、机器处所及其舱棚，其他高度失火危险处所，但对这些处所中的设备供电缆可例外。
5.2.9对要求两路及以上供电或传输信号的重要设备，宜在水平及垂直方向远离敷设。电缆路径设计不应与液压管线及其他有振动类构件共同敷设。5.2.10
电缆无支撑自由悬空的水平距离不应超过500mm。应编写电缆路径相关文件。
5.2.13对带DP的海洋钻井平台，其电缆路径设计应按照DP不同等级要求，遵循CCS《钢质海船人级规范》（2018版）第8篇第11章中11.2.5的有关规定。电缆如需穿过MCT，则在MCT选型时应预留至少30%允余空间。5.2.14
电缆不应穿越油舱，电缆不宜穿越水舱，如无法避免时，宜穿管敷设，电缆管与舱壁的焊接应保证水密，并应有防腐蚀措施，电缆应在电缆管出口附近使用专用封堵材料封堵（如图1所示）。标序号说明：
一电缆，
封堵材料：
电缆管，
舱壁外侧；
舱壁内侧；
穿越水舱的电缆密封示意图
电缆的弯曲内径应符合表1的规定表1固定款设的缆最小弯曲内径
电缆结构
热塑性或热固性材料
（铜导体为圆形）
外护层
非铠装或非编织
金属编织屏蔽或铠装
金属线铠装、金属条铠装或金属护套合成聚脂/金属薄片带屏蔽或组合带屏蔽热塑性或热固性材料
（铜导体为特定形状）
硬金属护套
电缆外径D
最小弯曲内径
SY/T7655—2021
5.3电缆排布和分隔
5.3.1、本安电缆与非本安电缆应分开敷设，如果没有隔板分隔，其间隔距离不宜少于50mm且不应穿过同一电缆管/电缆筒/电缆框。5.3.2不带屏蔽仪表控制电缆和动力电缆应分开或分层敷设，且不应穿过同一电缆管/电缆筒/电缆框，屏蔽低压仪表电缆（非本安）的敷设和低压电力电缆至少要间隔50mm。5.3.3高架电缆应固定牢靠，满足使用环境防护要求（例如防风要求、防坠落、防砸等）。5.3.4电缆排布可采用单层或多层布置。a）单层布置时，动力电缆（10kV及以下）、照明电缆和50V以下的控制、信号、仪表和通信电缆应分开绑扎，仪表和动力电缆间隔不小于100mm，仪表和控制电缆间隔不小于10mm。不同功能的电缆之间如有隔板有效分隔，则可不受间隔要求限制。b）多层布置时，不同数量和规格的电缆，宜采用分层、分支、分束的敷设方式。c）中压电缆和低压动力电缆的电缆间隔不应小于300mm，用隔板分隔或电缆穿管时不应小于100mm。
5.4电缆敷设
5.4.1电缆敷设前，应核对电缆型号、规格、长度、跨区域停止点，确认起终点设备名称和位置，确保与图纸一致，并检查电缆有无损伤。5.4.2电缆的敷设应按图纸规定的顺序依次进行。5.4.3电缆敷设时，应使电缆沿着敷设路径方向有序敷设，不应损伤电缆。5.4.4不同类型护套的电缆一起拉敷时，宜避免电缆相互摩擦。5.4.5每根电缆敷设完毕后，需把电缆摆放平整，所有电缆敷设完毕时，应再次核对电缆型号、规格及进人设备的长度和电缆数量。核对无误后，进行电缆的紧固。
5.4.6电缆敷设中间尽量避免有接头，除非保证采取有效密封措施不降低电缆原有性能。5.4.7电缆接入设备或配电箱之前，应留有一电缆预留余量可在接线箱（盒）进线处，也可定余量，
就近预留到电缆槽或护管内；对于水可能沿电缆进人设备的场所，电缆敷设时应预留排水弯曲余。5.5电缆紧固
紧固时不应损伤电缆，紧固后起缆不应有任何松动5.5.1
5.5.2主干电缆紧固形式如图2和图3所元，图2中的捆扎间距A宜不大于300mm，图3中的捆扎间距A宜为300mm～450mm。
标引序号说明：
1——电缆紧固件。
图2水平敷设主干电缆的紧固示意图标引序号说明：
一电缆紧固件：
电缆托架。
图3垂直敷设主干电缆的紧固示意图SY/T76552021
5.5.3分支电缆紧固形式如图4～图6所示，电缆护管（保护套管）两头应隔水密封（序号5）。图4中的捆扎间距A宜为200mm～400mm，图5中的捆扎间距A不大于450mm，图6中漏水孔（序号8）孔径不小于9mm，且不少于2处。标引序号说明：
电缆架：
电缆紧固件
用电设备：
-电缆：
封堵材料：
电缆保护套管；
铺台结构件。
标准信息服务平台
图4下分支电缆保护套管示意图
SY/T7655-2021
标引序号说明：
电缆架；
电缆紧固件：
用电设备：
电缆：
封堵材料，
电缆筒；Www.bzxZ.net
一铺台结构件。
标引序号说明：
一电缆架；
电缆紧固件；
一用电设备，
一电缆，
封堵材料；
电缆管：
铺台，
漏水孔。
下分支电缆出线端捆扎示意图
业标准信息服务平台
图6上分支电缆出线端捆扎示意图SY/T76552021
5.5.4需要使用电缆管时，在电缆管出口附近使用专用封堵材料封堵，并应对电缆予以固定（例如：电缆离开电缆管后敷设在电缆架等装件上)。5.5.5不同材质外护套的电缆束捆扎在一起，不应造成相邻电缆的外护套损坏，且对于露天使用的电缆护套宜采用防腐和防老化材质（例如：室外露天宜采用低烟无卤耐泥浆外护套）。5.5.6在同一电缆束中，紧固件的锁扣或搭扣的方位应保持一致，紧固件紧固后在锁扣或搭扣外宜保留长度6mm～7mm。
5.5.7不同类型电缆紧固件不应混用，电缆紧固件的选择宜满足厂家或用户的要求。5.5.8电缆的排列原则：
a）成束电缆的绑扎应为品字形敷设，宽度A不应超过200mm，如图7所示。2
标引序号说明：
1——电缆：
2——电缆紧固件；
3——电缆托架。
图7电缆排布原则示意图
b）动力电缆的绑扎不宜超过2层，控制电缆、仪表电缆不宜超过4层。6电缆贯通与密封
6.1通则
6.1.1电缆贯通件及密封的有关安装场所应有防水、防火和防尘等要求。防尘和防水的标准应符合GB/T4208—2017中4.2的规定，防火要求区符合CCS《海上移动平台人级规范》（2020版）第7篇第5章的规定。
6.1.2在防水、A级防火区域内，电缆贯通件的密封应使用具有船级社型式认可证书MCT或其他型式电缆密封件。
6.1.3冷藏处所的电缆贯通应符合CCS《海上移动平台入级规范》（202版）第5篇第2章中2.11.15的规定。
6.1.4电缆贯通件宜伸出贯通结构件的隔热绝缘材料表面10mm~20mm，电缆赁通完成密封后，结构件的隔热绝缘应进行修复。
6.1.5电缆护管两头宜封堵，堵料的安装应防止雨水聚积，不论有/无漏水孔，都应对电缆护管两端及漏水孔进行密封检验，通常采用目测和高压水表层喷淋的方式检验密封效果。7
SY/T7655—2021
结构件贯通
6.2.1结构件上敷设电缆应为品字形敷设。垂直电缆贯通如图8所示，水平电缆贯通如图9所示。A向
标引序号说明：
一铺台：
一电缆框或电缆筒；
一电缆：
4—电缆架。
图8垂直电缆贯通示意图
标引序号说明：
电缆架：
一铺台
一电缆：
一电缆框或电缆筒。
标准信息服务平台
图9水平电缆贯通示意图
6.2.2MCT贯通示意如图10所示。6.2.3结构件附近的高应力区域不宜开孔，但是有足够加强，确保不会对结构件造成损坏的除外。8
