SY/T 7636—2021.
1范围
SY/T 7636规定了电接头、光电混合接头和光接头及飞线组件的设计、制造、性能、材料、操作、安装、对接、测试、认证和以太网通信链路等方面的要求。
SY/T 7636适用于应用在水下生产系统中且长期暴露在海水中的深水干式或湿式水下电接头、光电混合接头和光接头及飞线组件。本文件的目标群体是在其项目中使用这些接头的技术开发、制造和交付人员、项目策划人员和项目执行者。
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件4不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO/IEC 11801 ; 1995信息技术一用户基础设施结构化布线(Information technology—Genericcabling for customer premises)
IEC 60060-1高压试验技术第1部分:一般定义和试验要求(High-voltage test techniquesPart 1 : General definitions and test requirements)
IEC 60270高压试验技术︰局部放电测量(Hfigh-voltage test techmiques—Partial discharge measurements)IEC 60502-1额定电压1kV (（U=1.2kV)至30kV (U=36kV)挤压绝缘电力电缆及其附件第1部分﹔额定电压1kV (U=1.2kV)和3kV(U.=3.6kV)电缆[Power cables with extrudedinsulation and their accessories for rated voltages from 1 kV (UL=1，2kV) up to 30kV (U.=36kV)—Part1 :Cables for rated voltages of 1 kV(U=1，2kV) and 3 kV (U-3，6kV)]
IEC 60721-3-2环境参数组及其严重性的分类﹑第2节:运输(Classification of groups ofenvironmental parametcrs and their severities—Section 2 :Transportation)
IEC 60885-2电缆电气试验方法﹐第2部分局部放电试验(Electrical test methods for electriccables—Part 2 : Partial discharge tests)
IEC 61300-3-4光纤连接器件和无源器件基本试验和测量程序第3-4部分:检查和测量衰减(Fiber optic interconnecting devices and passive components—Basic test and measurement procedures—-Part3—4 : Examinations and measurements-—Attenuation)
IEC 61300-3-6光纤互连装置和无源元件﹐基本试验和测量程序︰第3-6部分:试验和测量回波损耗(Fiber optic interconneeting devices and passive components—Basic test and measurementprocedures—Part 3-6 :Examinations and measurements- Return loss)
ITU-T G.671光学元件和子系统的传输特征（Transmission characteristic of optical components

ICS75.180.10
CCSE94
中华人民共和国石油天然气行业标准SY/T76362021
水下电力与光纤接头及飞线的功能设计与测试技术规范
Functional designand test specificationfor subsea electrical and optical connectors and jumpers行业标准信息服务平台
2021—11—16发布
国家能源局
2022—02—16实施
行业标准信息服务平台

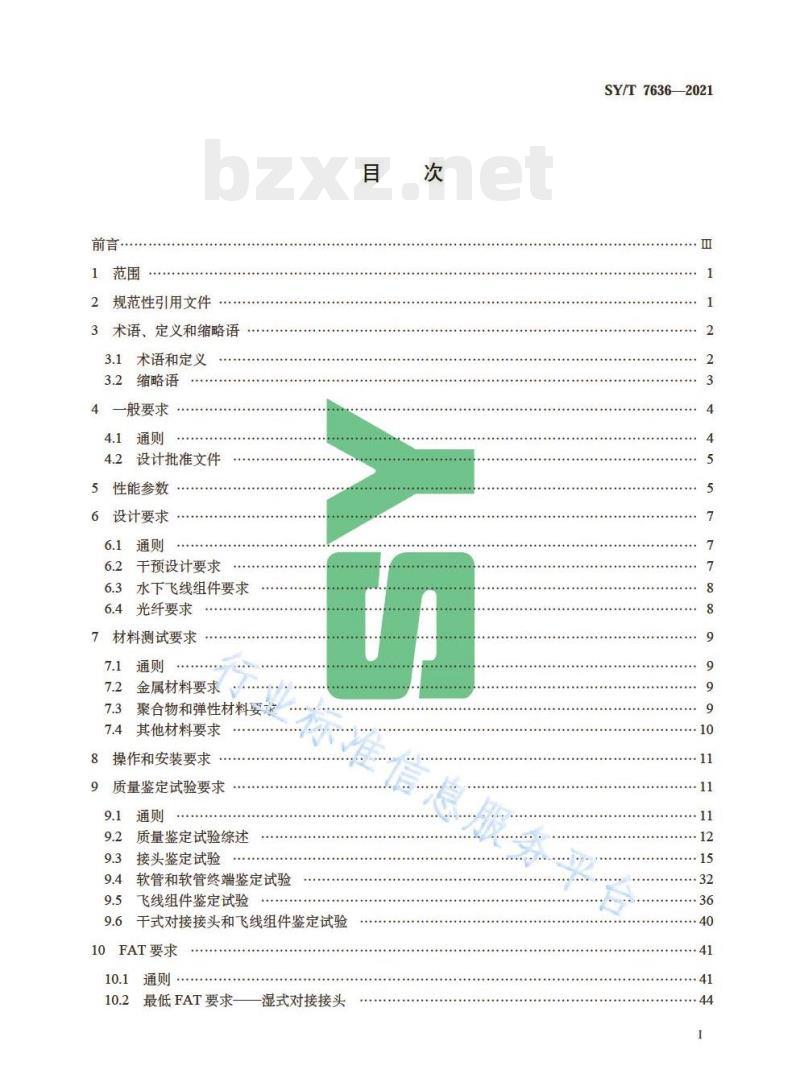

1范围
2规范性引用文件
3术语、定义和缩略语
3.1术语和定义
3.2缩略语
一般要求
4.1通则
4.2设计批准文件
5性能参数
6设计要求
6.1通则
6.2干预设计要求
6.3水下飞线组件要求
6.4光纤要求
材料测试要求
金属材料要求
聚合物和弹性材料要
其他材料要求
操作和安装要求
质量鉴定试验要求
质量鉴定试验综述
接头鉴定试验
软管和软管终端鉴定试验
飞线组件鉴定试验
干式对接接头和飞线组件鉴定试验10FAT要求
最低FAT要求
湿式对接接头
SY/T76362021
SY/T76362021

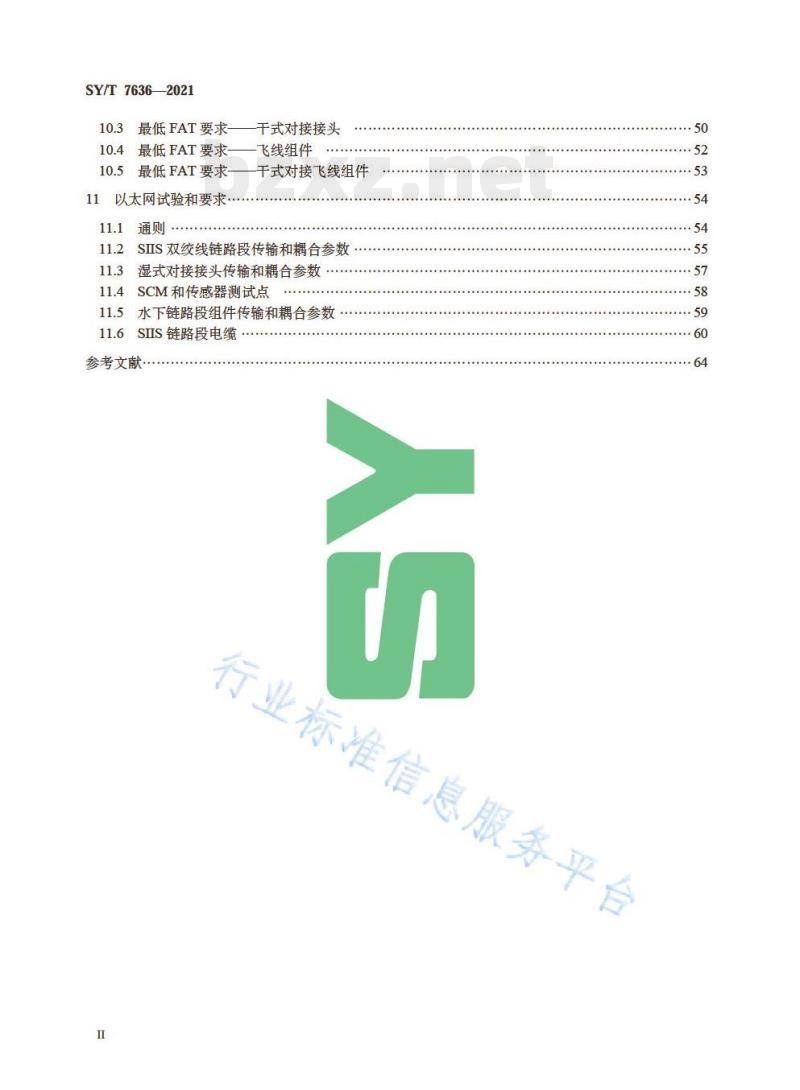

最低FAT要求
最低FAT要求
最低FAT要求
以太网试验和要求
干式对接接头
飞线组件
干式对接飞线组件
SIS双绞线链路段传输和耦合参数11.2
湿式对接接头传输和耦合参数
SCM和传感器测试点
11.5水下链路段组件传输和耦合参数11.6
参考文育
SIS链路段电缆
行业标准信息服务平台
SY/T76362021

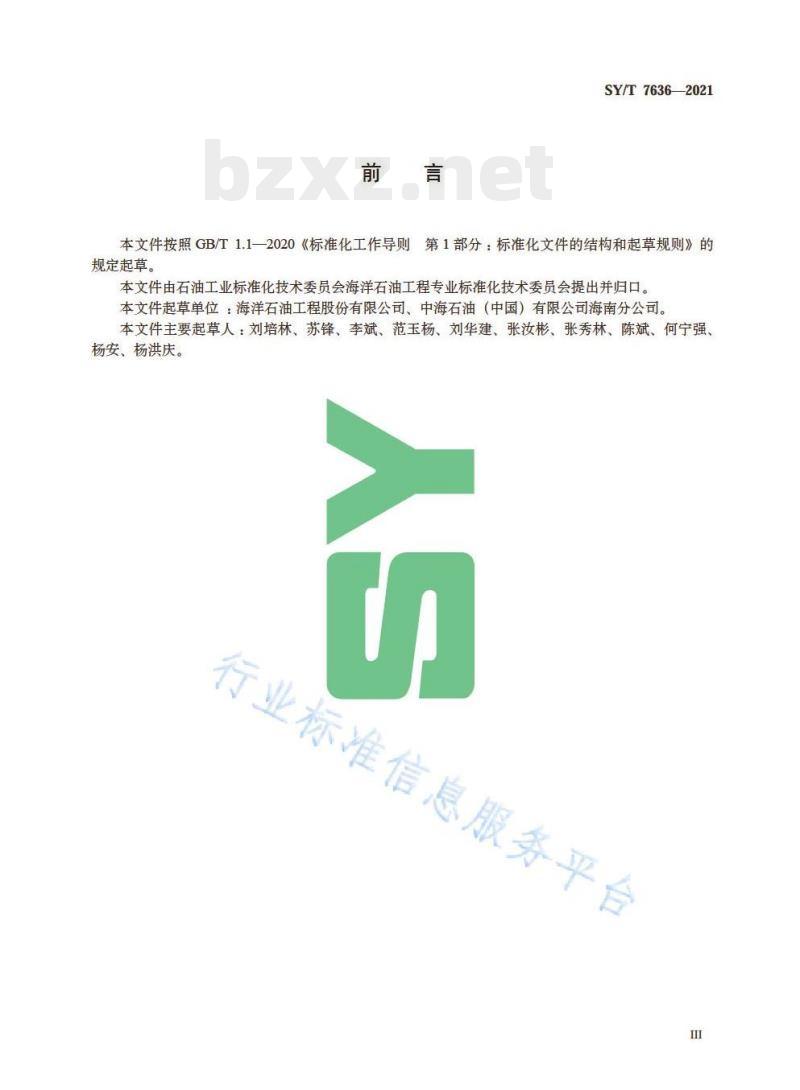

本文件按照GB/T1.12020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由石油工业标准化技术委员会海洋石油工程专业标准化技术委员会提出并归口。本文件起草单位：海洋石油工程股份有限公司、中海石油（中国）有限公司海南分公司。本文件主要起草人：刘培林、苏锋、李斌、范玉杨、刘华建、张汝彬、张秀林、陈斌、何宁强杨安、杨洪庆。
行业标准信息服务平台
行业标准信息服务平台
1范围
SY/T76362021
水下电力与光纤接头及飞线的功能设计与测试技术规范本文件规定了电接头、光电混合接头和光接头及飞线组件的设计、制造、性能、材料、操作、安装、对接、测试、认证和以太网通信链路等方面的要求。本文件适用于应用在水下生产系统中且长期暴露在海水中的深水干式或湿式水下电接头、光电混合接头和光接头及飞线组件。本文件的目标群体是在其项目中使用这些接头的技术开发、制造和交付人员、项目策划人员和项目执行者。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO/IEC11801：1995信息技术用户基础设施结构化布线（Informationtechnology—Genericcablingforcustomerpremises)
IEC60060-1高压试验技术第1部分Partl :General definitions and testrequirements)般定义和试验要求（High-voltagetesttechniques-EC60270高压试验技术局部放电测量（High-voltagetesttechniquesPatialdischargemeasurements）IEC60502-1额定电压1kV（U=1.2kV）至30kV（U=36kV）挤压绝缘电力电缆及其附件第1部分：额定电压1kV（U-1.2kV）和3kV（U-3.6kV）电缆[Powercableswithextrudedinsulation andtheir accesroriesforrated voltagesfrom1kV(U.-1,2kV)upto30kV(U-36kV)-Part1:Cablesforratedvoltagesuf1kV-l,2kV)and3kV(U=3,6kV))IEC60721-3-2环境参数组其严重性的分类第2节：运输（Classificationofgroupsofenvironmental parameters and their severities-eetion 2 : Transportation)IEC60885-2电缆电气试验方法第2部局部放电试验（Electricaltestmethodsforelectriccables—Part2：Partialdischargetests)EC61300-3-4光纤连接器件和无源器件基本试验和测量程序第3-4部分：检查和测量衰减(Fiber optic interconmecting devices and passive componentsBasietest anrmneasurement procedures-Part3-4:Examinationsandmeasurements-Attenuation)IEC61300-3-6光纤互连装置和无源元件基本试验和测量程序第5--6部分：试验和测量回波损耗（FiberopticinterconnectingdevicesandpassivecomponentsBasictestardmeasurementprocedures—Part3-6:Examinations andmeasurements—Returnloss)ITU-TG.671光学元件和子系统的传输特征（Transmissioncharacteristicofopticalcomponentsand subsystems)
ITU-TL.12光纤接头（Opticalfibresplices）ANSI/TIA/EIA-568-A：1995商业建筑电信电缆标准（CommercialbuildingtelecommunicationsSY/T7636—2021
cabling standard)
API17F水下生产控制系统（Subseaproductioncontrolsystems）ASTMD903：1998黏合剂剥离强度的标准试验方法（Standardtestmethodsforpeelorstrippingstrengthofadhesivebonds
ASTMD1141：1998替代海水制备的标准实施规程（Standardpracticeforthepreparationofsubstituteoceanwater)
ASTMD3164-03用拉伸负荷法测定胶黏剂黏结塑料搭接接头剪切强度特性的标准试验方法(Standard test method for determining strength of adhesive bonded plastic lap-shear sandwich joints in shearby tension loading)
ASTMD4566远程通信电线和电缆用绝缘体和套管的电气性能特性的标准试验方法（Standardtestmethods for electrical performance properties of insulations and jackets for telecommunications wire and cable)EN10204金属制品检验文件类型（MetallicproductsTypesof inspectiondocuments）EEESA802.3IEEE以太网标准第二节第25条物理介质相关（PMD）子层和基带介质100BASE-TX型[IEEEStandardforEthemetSectionTwo-Clause25Physical mediumdependent(PMD)sublayer and baseband mediumType 100BASE-TX]NORSOKM-001材料选型（MaterialsselectionNORSOKM-630管道材料数据表和元件数据表（Materialdata sheetsandelementdatasheetsforpiping)
NORSOKM-710非金属密封材料和制造商的资格（Qualificatiomofnon-metallicsealingmaterialsandmanufactures)
TIA/EIATSB67非屏蔽双绞线布线系统的现场测试传输性能规范（Transmissionperformancespecifications for field testing of unshielded twisted-pair cabling systems)3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
外部串扰aliencrosstalk
住信息服务平台
近端相邻链路段之间耦合干扰信号的计工3.1.2
延迟偏差delayskew
电缆组件中任意两对之间传输延迟的差值。3.1.3
干式对接接头dry-mateconnectors设计为非水下插拔的接头。
远端串扰损耗far-endcrosstalkloss从近端发射器到另一个远端检测到的耦合干扰信号损失，并与传输信号的电平有关。3.1.5
插入损耗insertionloss
在发射器和接收机之间插入一个组件、链路或通道所造成的信号损失（通常称为衰减）。2
飞线组件jumperassembly
包含电线和/或光纤并连接到一个或多个接头的压力补偿软管，3.1.7
闪络flashover
绝缘体表面上的意外放电。
毛near-endcrosstalk loss
近端串扰损耗
从近端发射器到对应的近端检测器的耦合干扰信号的计量。3.1.9
水下接头subseaconnectors
用于水下操作的线缆接头。
混合接头hybridconnectors
同时含有电和光连接的接头。
propagationdelay
传输延迟
信号从发送端到接收端所需的总时间3.1.12
(designvalidation)免费标准bzxz.net
认证（质量鉴定）
qualification
通过测试验证设计以证明产品符合设计要求的过程3.1.13
qualifiedperson
有资质人员
通过培训或有相关经验（两者之一或两者兼有），具有相应能力的个人或人群。
注：能够根据既定要求作为衡量标准，执行所需的标准或测试。3.1.14
回波损耗returaloss
SY/T76362021
输出信号的功率与反射值导功率的比值标准信息服务平台
注：用分贝表示。
结构回波损耗
Estructuralreturn loss
与电缆阻抗变化相关的回波损耗。3.1.16
湿式接头
wet-mateconnectors
用于水下连接的接头。
接线图wiremap
显示线路走线配置的图纸。
3.2缩略语
下列缩略语适用于本文件。
ACRF：远端衰减申扰比（attenuatedcrosstalkratioatfar-end）3
SY/T7636--2021
ANSI：美国国家标准协会（AmericanNationalStandardsInstitute）APC：斜面物理接触（angledphysicalcontact）API：美国石油学会（AmericanPetroleumInstitute）ASTM：美国测试与材料试验协会（AmericanSocietyforTestingandMaterials）AXT：外部申扰（aliencrosstalk）BS：英国标准（BritishStandard）EIA：电子工业办会（ElectronicsIndustriesAssociation）FAT：出厂验收试验（factoryacceptancetest）FEXT：远端申扰（far-endcrosstalk）IEC：国际电工委员会（IntermationalElectrotechnicalCommission）ISD：智能水下设备（intelligentseabeddevice）ISO：国际标准化组织（IntemationalOrganisationforStandardization）ITU-T：国际电信联盟（IntermationalTelecommunicationUnion）NEXT：近端申扰（near-endcrosstalk）PSELFEXT：等电平远端申扰功率和（powersumequallevelfar-endcrosstalk）PSNEXT：近端申扰功率和（powersumnear-endcrosstalk）RMS：均方根（rootmeansquare）ROT：远程操作工具（remoteoperatedtool）ROV：水下机器人（remotelyoperatedvehicle）SCM：水下控制模块（subseacontrolmodule）SIIS：水下仪表接口标准化（subseainstrumentatioSRL：结构性回波损耗（structuralreturnloss）nterfacestandardization）
TIA：电信工业协会（TelecommumicationIndustriesAssociation）UPC：极端物理接触（ultraphysicalcontact）4
一般要求
1通则
水下可插拔的电接头、光接头、电混合接头和电缆组件应满足下列要求。a）可在无阴极保护的情况下长期在水币不境中使用。信息服
b）与配备阴极保护的结构物电绝缘。在c）适用于深水应用。
d）采用电气连接或低损耗光学连接。e）通过了全部质量鉴定。
f）在接头处于对接状态下，在海水和导体之间最少应有双密封的需结构以避免海水进入。两层隔离密封均应设计为满足在海水和所选择的非导电介质中连续操作。干防水和绝缘的油、凝胶等化合物，若不能阻止水吸收或提供可测试的物理隔离，则不被认为是险离结构。g）根据最终的使用需求进行设计和认证，例如，通过潜水员、ROV/ROT（或者其他根据安装方法专门改造的液压装置）进行飞线及接头的安装/操作/回收作业h）确保两个湿式接头之间的电气和光学接触发生在充满绝缘流体的环境中。i）在接头的设计寿命内，在反复插拔的许用次数内使用，免维护。i）支持充油压力补偿容器的舱壁安装形式，插板安装形式，并且支持潜水员和ROV/ROT独立4
执行安装/回收的形式，固定端可以配置成公头或母头。k）可用于充油软管的接头（含电导体/光纤）。1）能够承受ROV水下操作和安装过程中产生的应力和应变。m）能够承受在运输、存储和安装过程中经历的极端条件。n）具有耐泥沙和耐细砂沉积的壳体和锁紧机构。o）具有ROV方便观察的锁紧机构和锁紧状态指示器。SY/T76362021
P）接头材料应适合于海洋环境，并满足规定设计寿命。如果接头采用插板安装方式，则接头材料应满足带阴极保护条件下的设计要求。q）如果在充油飞线内配置以太网电缆，则应配置固定装置以确保电缆受力不影响接头尾端的焊接/压接点。
I）熔接接头应至少经过1.9N的机械验证测试，例如采用熔接机自动检测。光纤的熔接应按照ITU-TL.12进行，但应满足如表1所示的验收标准。s）所有光纤接合处都应通过光纤的外加保护或使用热收缩接头保护器保护。t）飞线或组件中的接头数量宜尽量少u）在对接前，方向标记应清晰可见。v）在本文件中，如果要求被描述为“宜”，则替代方案应具有等同于推荐方案的质量证明w）基于UPC和APC的光接头应控制光功率不高于200mW。如果要应用更高的光功率，建议验证水下连接后的插入损耗与回波损耗，以避免过早失效。4.2设计批准文件
对于每一个合格的产品设计，应提供以下信息以供评审a）所有生产材料的资料和材料规范，b）腐蚀保护的方法；
c）与相关化学品兼容性的证明；d）质量鉴定试验过程、程序、数据、结果和证书e）出厂验收测试程程序、数据、结果和证书f）如果采用RQV操作，适当考虑ROV在飞线接头操作过程中可能产生的角度、旋转、横向和轴向的最大允许偏差，
g）说明性文件应包含在供电或者在位状态下因意外插拔导致的后果，和对于未对接接头在水流／静水压下的影响；
h）由供应商/制造商提供的可靠性数据和维护程序息服务平台
i）装卸、包装、储存和运输程序/指南。5性能参数
本文件所涵盖的产品应符合表1中规定的要求（如适用）。表1性能参数
设计寿命
水深（参考API17D）
最小外部设计压力
根据项目需要
根据项目需要
3.14x10/Pa
SY/T7636—2021
用于组件最小测试压力（参考API17F）表1（续）
用于井口压力隔离组件最小测试压力（参考API17D和API6A）设备导体之间的额定电压。对于交流电压，定义参考EC60502-1（交流电压）中的U，此处没有考虑：1）具有单相接地故障的正常工作能力：2）电压180°异相的可能性，3）水下设备相比平台设备宜采用更大的余量进行设计
设备的导体与接地或金属屏蔽之间的额定电压。对于交流电压，写
EC60502-1中的U6的定义相对应
设备可能使用的“最高系统电压”的最大值（参考正C60502-1中的U），该值适用于2个相邻对相位相差180°的情况接头进行降压测试的最大连续操作电压带电湿式插拔
最大持续工作电流
最大涌浪电流
接头绝缘电阻
飞线组件绝缘电阻
光通信波长（单模）
光通信波长（多模）
接头主体到导体/针
导体/针到导体/针
接头主体到导体/针
导体/针到导体/针
在ITU-TG.671中定义的最大光插入损耗毛（每个对接接头）
每个熔接接头的最大插人损耗（由率接机测量或估算）乐准信息
线间最大光串扰
光功率处理能力
单模最大光回波损耗
湿式接头的最小插拔次数
接头/飞线组件最大处理负载一
—飞线到接头接口
飞线最小断裂强度
最大ROV插拔力
飞线到接头接口
最大施加的ROV力（损坏）
飞线最小弯曲半径（MBR）
接头/飞线组件测试温度b
温度等级
3.46×107Pa
4.71x107Pa
交流电压1500V，
交流电压1000VRMS
交流电压1500V，交流电压600VRMS交流电压1200VRMS
直流电压50V
必需特性，由供应商/制造商对结果进行描述
根据制造商的规格书，基于测试，指定单个/多个/所有针的电流强度
10倍最大持续工作电流，持续时间1/2s>20GQ
1310mm&1550m
850mm&1300m
单模0.5dB，
多模1dB
UPC30dB，75%≥45dB；
APC>45dB，75%≥55dB；
其他技术≥20dB
电接头0/光接头100
由制造商定义
-25℃~50℃
参考API17F的扩展等级
