SY/T 5587.9—2021
基本信息
标准号:
SY/T 5587.9—2021
中文名称:常规修井作业规程第9部分:换井口装置
标准类别:石油天然气行业标准(SY)
标准状态:现行
出版语种:简体中文
下载格式:.zip .pdf
下载大小:3859578
相关标签:
常规
作业
规程
井口
装置
标准分类号
关联标准
出版信息
相关单位信息
标准简介
SY/T 5587.9—2021.
1范围
SY/T 5587.9规定了拆换、割焊井口装置的施工设计,作业准备,作业程序,质量控制,健康、安全与环境控制要求。
SY/T 5587.9适用于陆上油、气、水井换井口装置的作业施工。
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件﹔不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
sY/T 5467套管柱试压规范
SY/T 5587.3 常规修井作业规程第3部分﹔:油气井压井、替喷、诱喷SY/T 5587.5常规修井作业规程(第5部分:井下作业并简准备
sY/T 5727井下作业安全规程
sY/T 5974钻井井场设备作业安全技术规程
sY/T 6610―硫化氢环境井下作业场所作业安全规范
3术语和定义
下列术语和定义适用于本文件。
3.1
拆换井口装置作业removing and assembling operation for wellhead assembly
通过无火切割井口或拆装螺纹、法兰、卡箍等连接,实现拆装或拆换井口装置的作业过程。
3.2
割焊井口装置作业welding and incising operation for wellhead assembly通过割、焊的方法去除原井口装置,实现再安装新井口装置的作业过程。
3.3
冷冻井口装置作业freezing operation for wellhead assembly
通过冷冻暂堵技术将套管头以下暂时封堵,实现拆装或拆换井口装置的作业过程。
4施工设计
标准内容

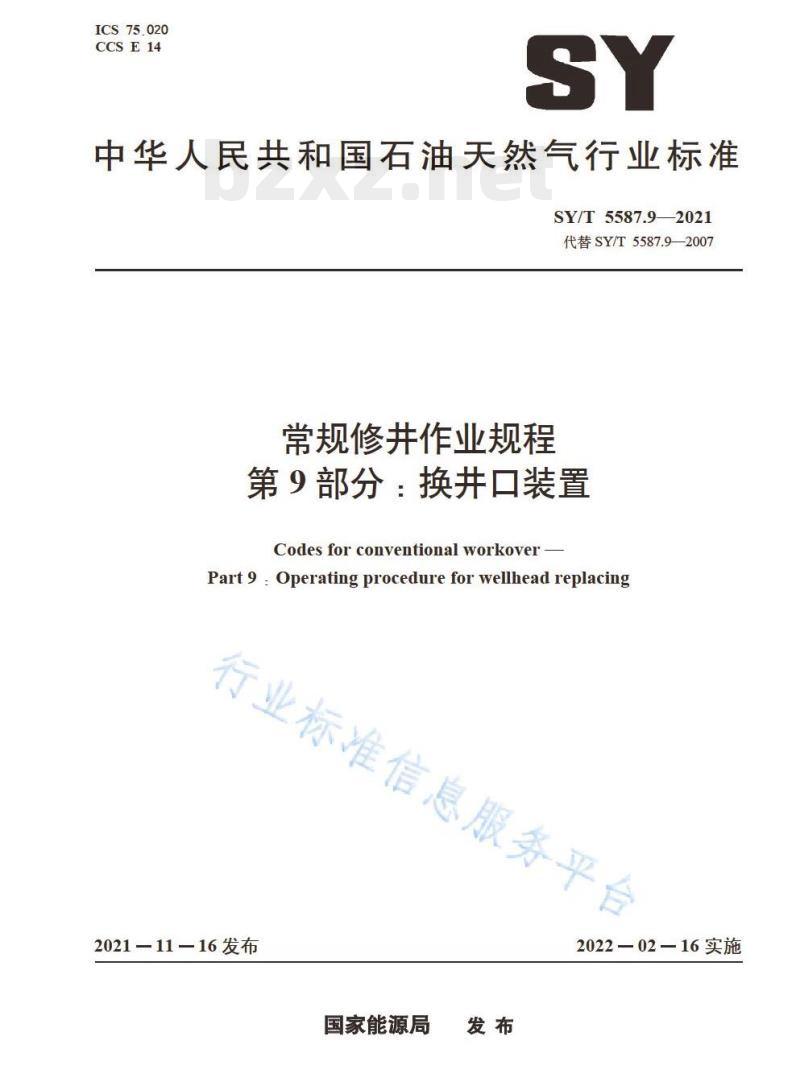

ICS75.020
CCSE14
中华人民共和国石油天然气行业标准SY/T 5587.92021
代替SY/T5587.92007
常规修并作业规程
第9部分:换井口装置
Codesforconventionalworkover-Part 9:Operating procedure for wellhead replacing行业标准信息服务平台
2021—11—16发布
国家能源局
2022—02—16实施
行业标准信息服务平台
1范围
规范性引用文件
术语和定义
施工设计
作业准备
5.1设备准备
5.2人员要求
5.3材料及物资准备
5.4并筒准备
5.5操作空间
6作业程序
6.1拆换井口装置程序
6.2割焊井口装置程序
质量控制
8职业健康、安全与不境控制要求9
应急处置要求
10施工资料录取
SY/T5587.92021
信息服务平台
附录A(资料性)校核套补距、油补距人S
行业标准信息服务平台
SY/T5587.92021
本文件按照GB/T1.1-2020《标准化工作导则第1部分:标准化文件的结构和起草规则》的规定起草。
本文件是SY/T5587《常规修井作业规程》的第9部分。SY/T5587已经发布了以下部分:第3部分:油气井压井、替喷、诱喷第4部分:找窜漏、封窜堵漏;
第5部分:井下作业井筒准备;
第9部分:换井口装置:
第10部分:水力喷砂射孔;
第11部分:钻铣封隔器、桥塞;第12部分:解卡打捞;
第14部分:注塞、钻塞。
本文件代替SY/T5587.92007《常规修井作业规程第9部分:换井口装置》,与SYT5587.92007相比,除结构调整和编辑性改动外,主要技术变化如下:a)更改了英文名称;
b)更改了适用范围,具体了适用的井型和适用范围(见第1章,2007年版的第1章);c)更改了规范性引用文件,其中3项引用文件更新为最新版,增加引用文件SY/T5467、SY/T5727、SY/T5974(见第2章,2007年版的第2章):d)增加了“冷冻井口装置作业”的术语和定义(见第3章);e)增加了施工设计中应急处置要求的内容(见第4章),f)增加了作业准备中对人员要求的内容(见第5.2):g)增加了对气井光口材料的要求(见5.3.3);h)增加了材料及物资准备中对准备现场应急物资的要求(见5.3.5):i)增加了井筒准备中清原井升口内容(见5.4.2);i)增加了并口准备中换装井口装量之前对于井筒稳定的要求(见5.4.3),k)增加了无井口且套管处于封闭状悉情见下的井筒准备要求(见5.4.4);1)更改了割焊井口并筒准备要求(见5.4.5,2007年版的5.3);m)增加了井筒准备中对冷冻井口的要求(见5.4.6)。Ⅱ)更改了操作空间的要求及在具备换井口装置的操作空间业,需办理相关许可作业的要求(见5.5.1,2007年版的5.4)
o)将作业程序重新梳理(见第6章,2007年版的第6章);P)增加了质量控制中对气井并口的试压要求(见7.6):q)更改了质量控制中对套补距、油补距校核误差的内容(见7.7,2007年版的7.5)1)删除了现场人员的职业安全要求(见2007年版的8.1):s)删除了“动火施工应符合SY/T5858-2004中第7章、第8章的规定”(见2007年版的8.2);
t)更改了换装井口装置时对光线的要求(见8.1,2007年版的8.3);u)增加了对冷冻井口的要求(见8.4):SY/T5587.92021
v)增加了“应急处置要求”(见第9章)。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由石油工业标准化技术委员会采油采气专业标准化委员会提出并归口。本文件起草单位:中国石油集团西部钻探工程有限公司井下作业公司、大庆油田有限责任公司井下作业分公司、中石化中原石油工程有限公司井下特种作业公司。本文件主要起草人:刘宝振、赵广、张中国、马涛、冷曦、徐伟、郝东奎、范明福、张玉霞。本文件及其所代替文件的历次版本发布情况为:SY/T5587.9—1993
SY/T5587.92007。
行业标准信息服务平台
SY/T5587.92021
常规修井作业是为了解除井下事故、维护井身和改善油井出油条件(注水井注水条件),从而恢复单井出油(注水)能力的一项工艺。为了规范常规修井作业的各项操作,达到提高油井利用率,保持油井稳产,实现提高油田采收率的目标,确立常规修并作业规程,已经成为石油工业进行常规修并作业的首要任务。在这方面,石油工业标准化技术委员会已经建立支撑常规修井作业的一系列规程。在该系列规程中,SY/T5587《常规修并作业规程》是指导石油工业常规修井作业的标准,SY/T5587旨在确立普遍适用于常规修井作业的油气井压并、替喷、诱喷,找窜漏、封窜堵漏,井下作业井筒准备,换井口装置,水力喷砂射孔,钻铣封隔器、桥塞,解卡打捞,注塞、钻塞的规程,拟由八个部分构成。
第3部分:油气井压井、替喷、诱喷。目的在于确立常规修井作业中油气井压井、替喷、诱喷作业的施工设计、施工作业准备、施工作业程序、质量控制、职业安全与环境保护和资料录取的内容。免费标准bzxz.net
一第4部分:找窜漏、封窜堵漏。目的在于确立常规修并作业中油气水井找窜漏、封堵漏施工作业准备、作业程序、质量控制、职业健康、安全与环保要求、资料录取及施工总结的内容。一第5部分:并下作业并筒准备。目的在于确立常规修井作业中并筒准备中起下油管作业、探砂面、冲砂、洗井和通井、刮削套管工序的施工准备、过程控制、质量控制、安全环保和资料录取的内容。
第9部分:换井口装置。目的在于确立常规修井作业中拆换、割焊井口装置的施工设计、作业准备、作业程序、质量控制、健康、安全与环境控制要求的内容。第10部分:水力喷砂射孔。目的在于确立常规修井作业中油水井水力喷砂射孔作业的施工质量控制、健康安全环境控制和资料录取内容。设计、作业准备、作业程序、
第11部分,钻铣封隔器、桥塞。目的在于确立常规修井作业中油气水井中钻铣封隔器和桥质量控制、健康、安全与环境控制要求、资料录塞的施工作业设计、施工准备、作业程序、取和施工总结的缩等内容
第12部分:解卡打捞。日的在于确立常规修井作业中油气水井解卡打捞的施工设计、施工准备、作业程序、并控及施工总结内容、第14部分:注塞、钻塞。目的在于确立常规修井作业中油气水井中注塞(注水泥塞)和钻塞(钻水泥塞)施工设计、施工准备、作业程序质量控制、油层保护、健康、安全和环境控制要求、资料录取和施工总结的编写等内容。与常规修并作业规程之一是通过拆换、割焊油气水井井口来行换井装置作业。为了确立这项规程,1993年以来先后发布了两个版本SY/T5587.9,规定了换井口装置件业规程。SY/T5587.92007发布实施已十余年,这期间油气水井换井口装置作业随着我国油田发展和安全理念的提高,对施工要求更加严密、科学、合理。为了规范换井口作业的各项要求,保障施工顺利进行,达到一定的施工质量控制与安全、环境要求,有必要对此标准进行修订,来规范和提高更换并口装置作业的安全和质量。本次修订重点考虑了气井换并口装置、冷冻并口换并口装置作业的技术要求,明确换并口装置作业中安全管理、质量控制的内容。通过确立更加规范的换并口作业规程,让员工在操作时可以有效地保证现场施工顺利进行,提高生产时效,节约作业成本和生产成本,产生良好的经济效益。V
行业标准信息服务平台
1范围
常规修并作业规程
第9部分:换井口装置
SY/T5587.92021
本文件规定了拆换、割焊井口装置的施工设计,作业准备,作业程序,质量控制,健康、安全与环境控制要求。
本文件适用于陆上油、气、水井换井口装置的作业施工。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件,不注日期的引用文件,,其最新版本(包括所有的修改单)适用于本文件。
SY/T5467套管柱试压规范
SY/T5587.3常规修并作业规程第3部分:油气井压井、替喷、诱喷SY/T5587.5
常规修并作业规程第5部分:井下作业井筒准备井下作业安全规程
SY/T5727
SY/T5974
SY/T6610
3术语和定义
钻井井场设备作业安全技术规程硫化氢环境井下作业场所作业安全规范下列术语和定义适用于本文件。3.1
拆换井口装置作业
removingandasseclingperation forwellheadassembly通过无火切割井口或拆装螺纹、法兰、卡箍等连接,实现拆装或拆换并口装置的作业过程。3.2
割焊井装置作业welding and incising operation fer weleas assembly通过割、焊的方法去除原井口装置,实现再安装新井口装置作业程。3.3
冷冻井口装置作业freezingoperationforwellheadassembly通过冷冻暂堵技术将套管头以下暂时封堵,实现拆装或拆换井口装置的作业过程4施工设计
根据油气水井修井地质设计和工程设计要求编写施工设计。施工设计应包括但不限于以下内容:作业准备:
SY/T5587.9—2021
作业程序,
质量控制:
应急预案;
健康、安全与环境控制要求。
5作业准备
设备准备
按施工设计要求准备压井液泵注设备和安全防护设备。5.1.2
按施工设计要求准备冷冻井口设备和安全防护设备等。2人员要求
参加井口作业人员劳动防护用品穿戴应符合设计要求。5.2.1
参加并口作业的人员应持证上岗。5.3
材料及物资准备
需换装的井口装置(整套或部分)应具有检测或试压合格资料。5.3.2
符合性能数量要求的修并液。
封堵工具或注塞材料、冷冻材料等。气井井口还应准备相应的注脂材料和工具。5.3.3
相应的割、焊设备和材料。
现场应急物资。
其他材料。
并筒准备
压井应符合SY/T5587.3的规定。井筒内无油、气、水外溢现象。5.4.1
5.4.2清理原井井口,露出原井套管头或套管,保持清洁以便观察。换装口装置前,向井筒内灌注修并液,使井筒保持稳定,井筒稳定时间能满足换装井口装置5.4.3
时间,方可施工。
5.4.4无井口且套管处于封闭状态,应采用合适的方法开孔并确定井内压力状况。压力为0MPa,直接进行换装井口装置施工,压力大于OMPa采前泄压或压井的方式使井筒处于稳定状态,必要时应采用背压阀、堵塞器、注水泥塞等隔离措施,进行离并试压合格后方可进行换装并口装置施工。5.4.5割焊井口装置前,采用封堵工具(或注塞材料)封开筒:应对封堵效果进行试压检验,试压作业应符合SY/T5467的规定。取得动火许可票证后方可进行割口作业。5.4.6在不具备压并条件或需保护油气层等情况下,可采用冷冻并口的方式暂堵井筒。冷冻井口装置前,安装冷冻装备,在并口及并内通道装入冷冻剂。冷冻后对冷冻效呆迁行试压验,试验压力符合施工设计规定,最高值不高于套管抗内压强度和原井口装置工作压力两者最小值的70%,用清水试压,稳压30min,压降不大于0.5MPa为合格,试压合格后卸井内压力,检验井内无漏,方可施工。5.5操作空间
5.5.1并口周围具备换并口装置的操作空间,便于人员操作、撤离。应办理受限空间作业、动火作业、动土作业等许可票据
5.5.2在更换井口装置全过程中,应有专人跟踪检测有毒有害气体浓度,若气体浓度超过安全临界浓2
度,则肩动相应的应急预案。
6作业程序
拆换井口装置程序
6.1.1检查、核实待换井口装置的规格、型号、质量及有关数据。6.1.2并筒准备完成后,拆换井口装置。6.1.3重新校核套补距和油补距,做好收尾清理工作。6.1.4对更换后的井口装置试压合格。6.2割焊井口装置程序
6.2.1检查、核实待换井口装置的规格、型号、质量及有关数据。SY/T5587.92021
6.2.2并筒准备完成后,用割、焊的方法和要求割去原井口装置,再焊上新井口装置6.2.3重新校核套补距和油补距,做好收尾清理工作。6.2.4对割、焊后的井口装置试压合格。7质量控制
换装后的井口装置与其连接的套管保持同轴,同轴度误差不大于2°,偏心距误差不大于2mm。7.1
7.2手轮方向应符合设计要求。
7.3井口螺栓受力应均匀,螺栓两端倒角底面应高于螺母平面。换装井口装置后,按SY/T5587.5的规定进行通井。7.4
7.5换装井口装置后,应进行压力密封试验,试验压力符合设计规定,但最高值不高于套管抗内压强度和井口装置额定工作压力两者最小值的70%,用清水试压,稳压30min,压降不大于0.5MPa为合格。
7.6气井井口装置进行气密封检测合格后方可使用,现场安装后对新连接部位用清水试压,试验压力符合设计规定,但最高值不高于套管抗内压强度和井口装置额定工作压力两者最小值的70%,稳压30min,压降不大于0.5MFa为合格,7.7套补距、油补距校核允许误差不于20mm,校核方法参见附录A。8职业健康、安全与环境控制要求换装井口装置时,光线符合作业要求。距离井口半径0m照明应采用防爆灯具和防爆开关,8.1
照明要求按SY/T5974的规定执行。8.2对有毒有害气体进行监测与防护时,按SY/T5727、SY/T661C的关规定行。8.3
施工产生的工业废弃物应回收处置。冷冻井口作业应对冷冻井口时间进行记录和控制,井筒稳定时间应满足换井口装置时间。8.4
9应急处置要求
应具备相应的应急预案,施工前对相关人员进行交底和培训。9.2
现场应配备急救包、正压式呼吸器、有毒有害气体检测仪、护自镜等。冷冻并口施工作业应配3
SY/T5587.92021
备相应的温度检测设施和应急保温物资。10施工资料录取
数据资料应收集齐全,并记录准确,包括:a)规格、型号。
b)套补距、油补距。
c)对更换后的井口装置焊口的检验情况,包括:1)试压介质,
2)试压数据;
3)试压时间、稳压时间,
4)压降情况和井口装置密封效果。S
