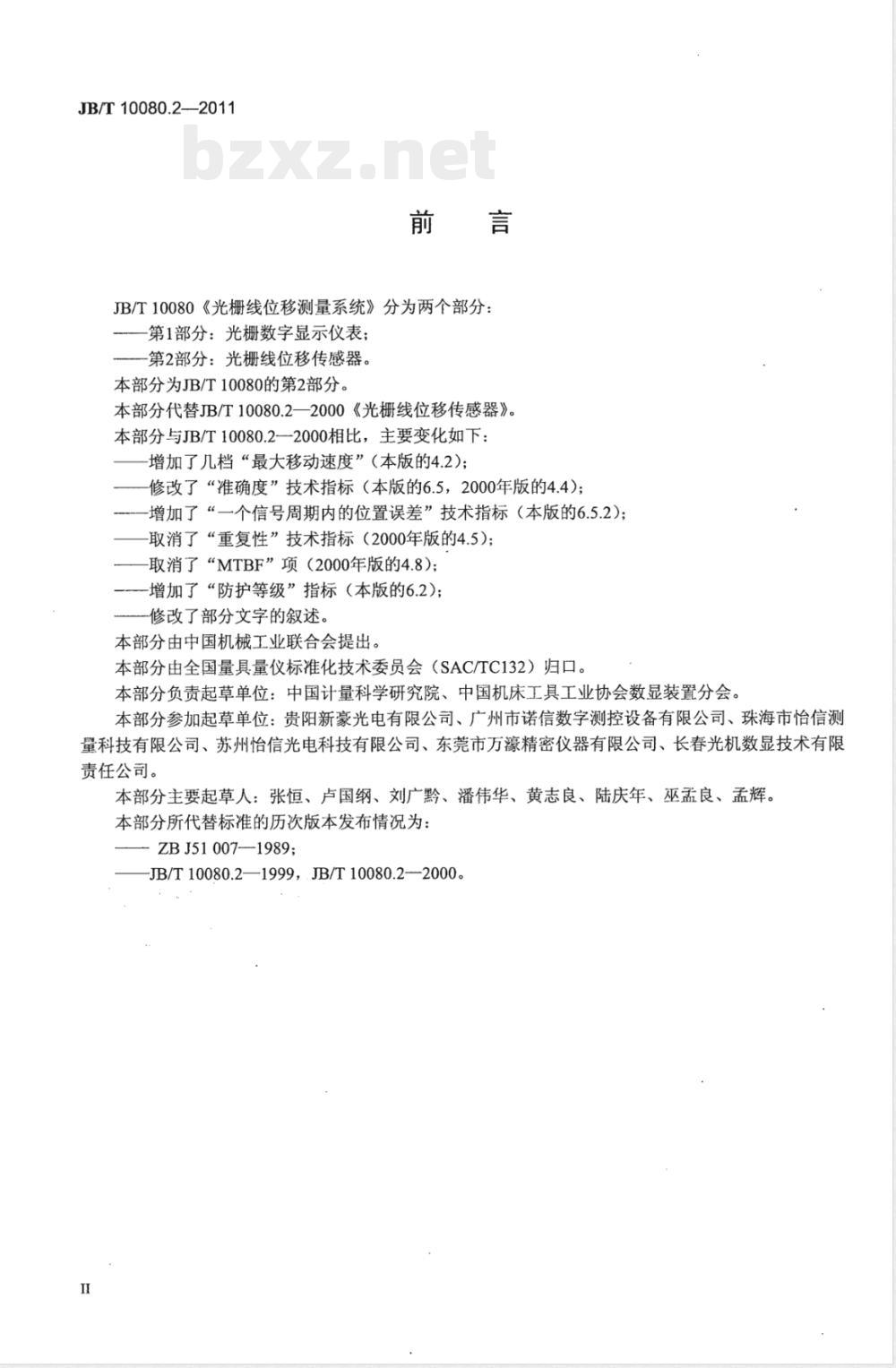

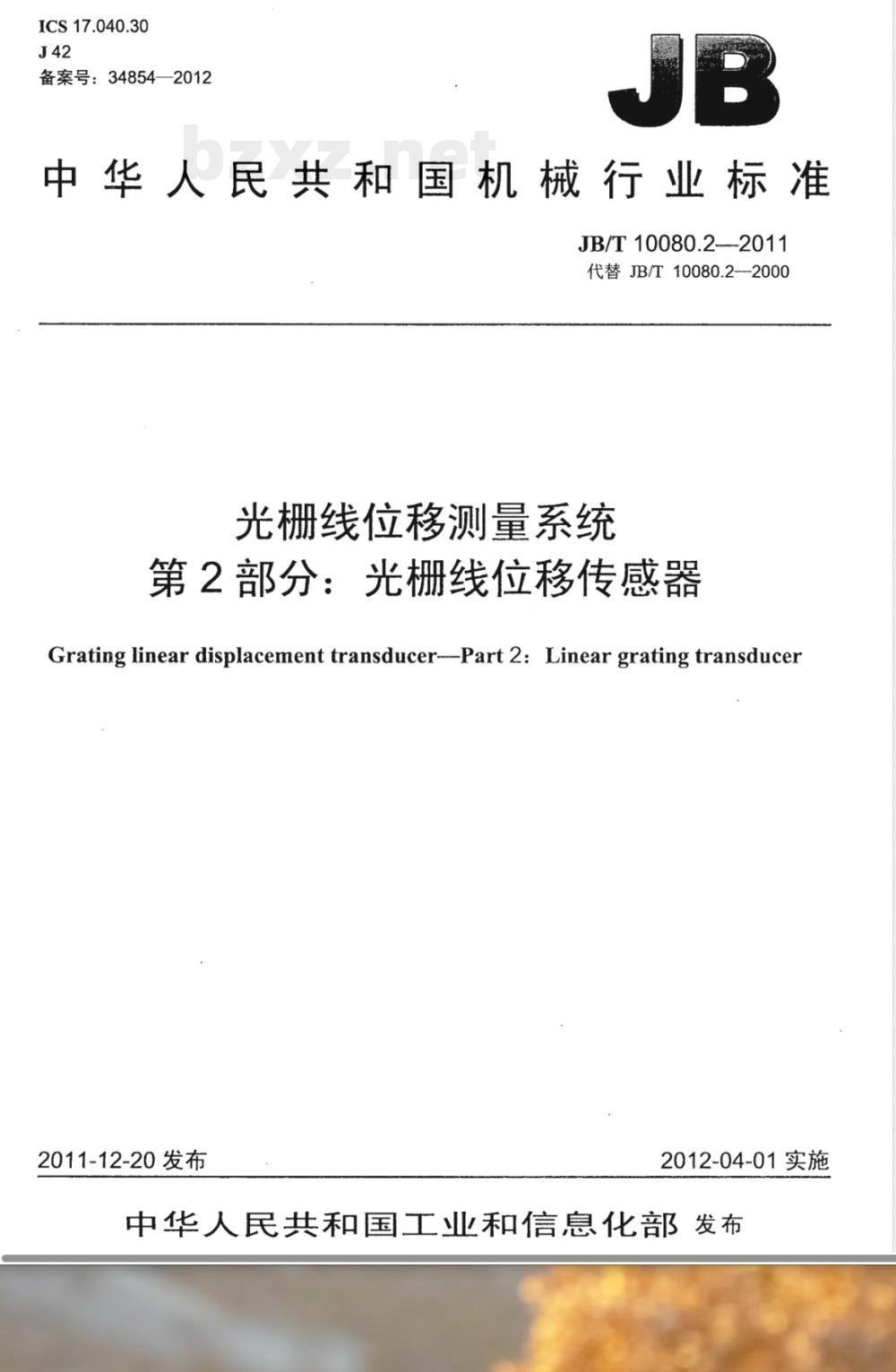

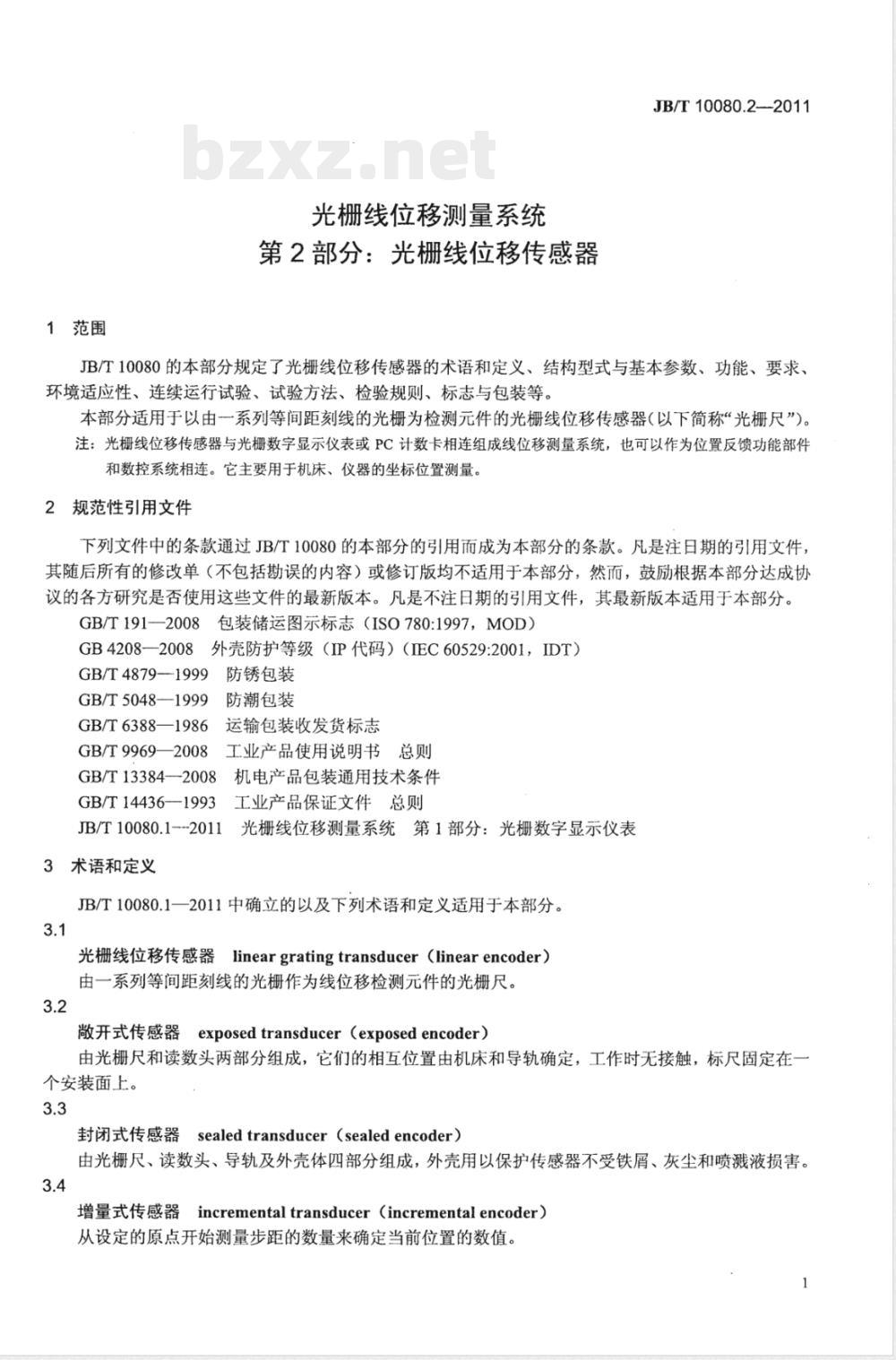

ICS17.040.30 J42 备案号：34854—2012 中华人民共和国机械行业标准 JB/T10080.2—2011 代替JB/T10080.2—2000 光栅线位移测量系统 第2部分：光栅线位移传感器 Grating linear displacement transducer--Part 2: Linear grating transducer 2011-12-20 发布 2012-04-01 实施 中华人民共和国工业和信息化部发布 前言 JB/T10080《光栅线位移测量系统》分为两部分：第1部分为光栅数字显示仪表，第2部分为光栅线位移传感器。本部分代替JB/T10080.2—2000《光栅线位移传感器》，与2000版相比主要变化包括增加“最大移动速度”指标（4.2）、修改“准确度”技术指标（6.5）、增加“一个信号周期内的位置误差”技术指标（6.5.2）、取消“重复性”和“MTBF”指标、增加“防护等级”指标（6.2）及部分文字叙述修改。本部分由中国机械工业联合会提出，由全国量具量仪标准化技术委员会（SAC/TC132）归口。起草单位：中国计量科学研究院、中国机床工具工业协会数显装置分会。参加起草单位包括贵阳新豪光电有限公司、广州市诺信数字测控设备有限公司、珠海市怡信测量科技有限公司、苏州怡信光电科技有限公司、东莞市万濠精密仪器有限公司、长春光机数显技术有限责任公司。主要起草人：张恒、卢国纲、刘广黔、潘伟华、黄志良、陆庆年、巫孟良、孟辉。本部分所代替标准历次版本：ZBJ51007—1989；JB/T10080.2—1999；JB/T10080.2—2000。 1 范围 JB/T10080的本部分规定了光栅线位移传感器的术语和定义、结构型式与基本参数、功能、要求、环境适应性、连续运行试验、试验方法、检验规则及标志与包装等。本部分适用于由一系列等间距刻线的光栅作为检测元件的光栅线位移传感器（简称光栅尺），光栅尺可与光栅数字显示仪表或PC计数卡组成线位移测量系统，也可作为位置反馈元件与数控系统相连，主要用于机床和仪器的坐标位置测量。 2 规范性引用文件 下列文件内容通过本部分引用而成为本部分条款。注日期的引用文件仅该日期版本适用；不注日期的引用文件其最新版本适用。 GB/T191—2008 包装储运图示标志（ISO780:1997，MOD） GB4208—2008 外壳防护等级（IP代码）（IEC60529:2001，IDT） GB/T4879-1999 防锈包装 GB/T5048—1999 防潮包装 GB/T6388—1986 运输包装收发货标志 GB/T9969—2008 工业产品使用说明书总则 GB/T13384—2008 机电产品包装通用技术条件 GB/T14436—1993 工业产品保证文件总则 JB/T10080.1—2011 光栅线位移测量系统第1部分：光栅数字显示仪表 3 术语和定义 光栅线位移测量系统第1部分（JB/T10080.1—2011）中确立的术语及下列定义适用于本部分。 3.1 光栅线位移传感器 (linear grating transducer, linear encoder)：由一系列等间距刻线的光栅作为线位移检测元件的光栅尺。
