本标准规定了美制螺纹复合丝锥的的型式和尺寸、技术要求、标志和包装的基本要求。标准适用于加工代号为6-32～3/8-16美制螺纹的美制螺纹复合丝锥。
本标准按照GB/T 1.1-2009给出的规则起草。
本标准由中国机械工业联合会提出。
本标准由全国刀具标准化技术委员会（SAC/TC 91）归口。
本标准起草单位：扬州江宇丸具有限公司、成都工具研究所有限公司。
本标准主要起草人：董向阳、周爱武、查国兵、沈士昌、李廷国。
本标准为首次发布。

ICS25.100.50
备案号：49752—2015

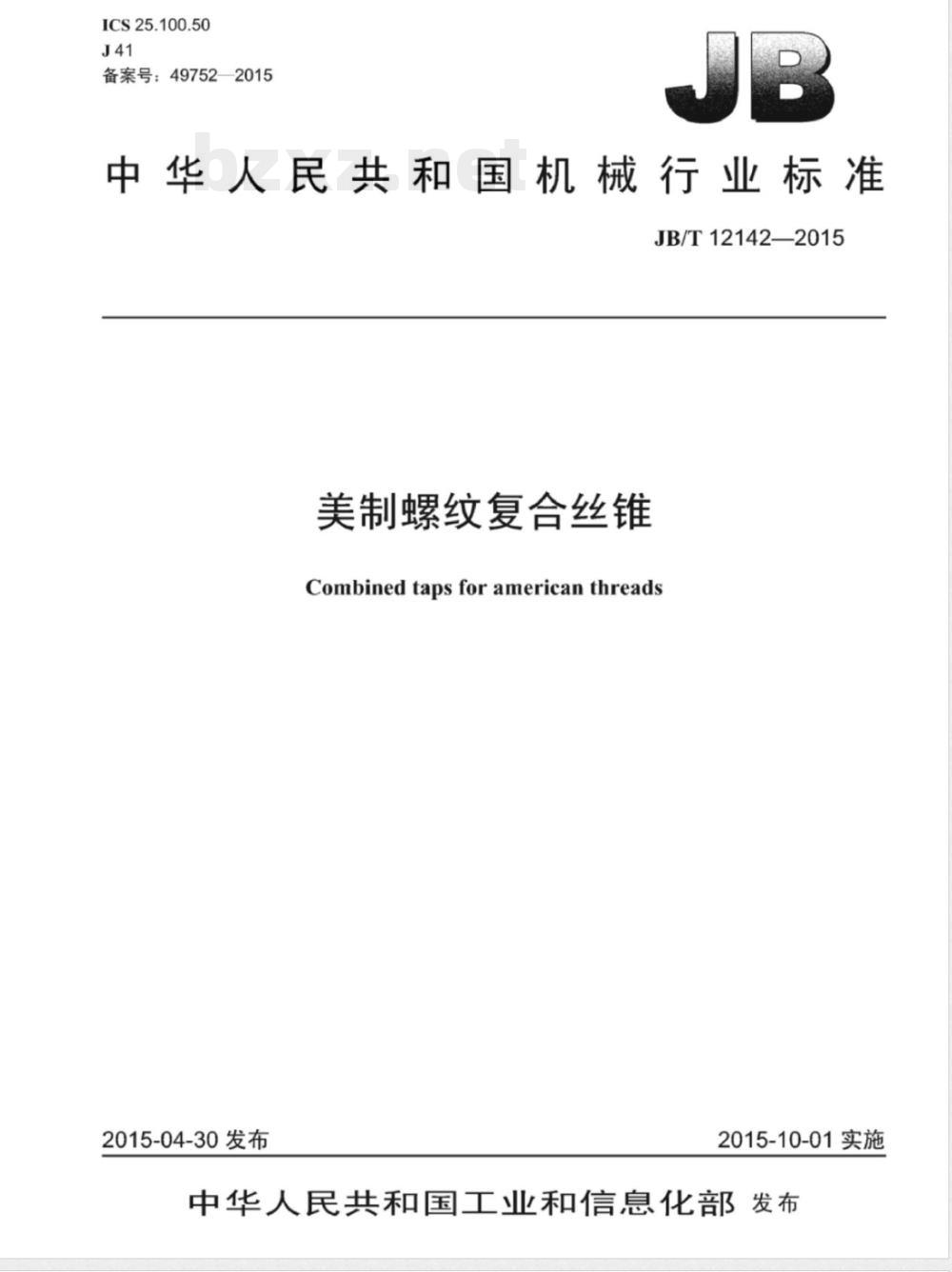

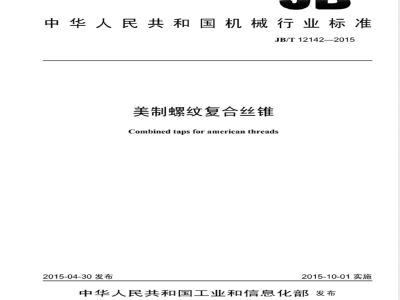

中华人民共和国机械行业标准
JB/T12142—2015
美制螺纹复合丝锥
Combinedtapsforamericanthreads2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布前言
范围。
规范性引用文件
3符号
型式和尺寸，
技术要求
外观和表面粗糙度
5.2尺寸公差..
5.3位置公差.
5.4钻头部分.
丝锥部分.
材料和硬度，
6标志和包装，
包装，

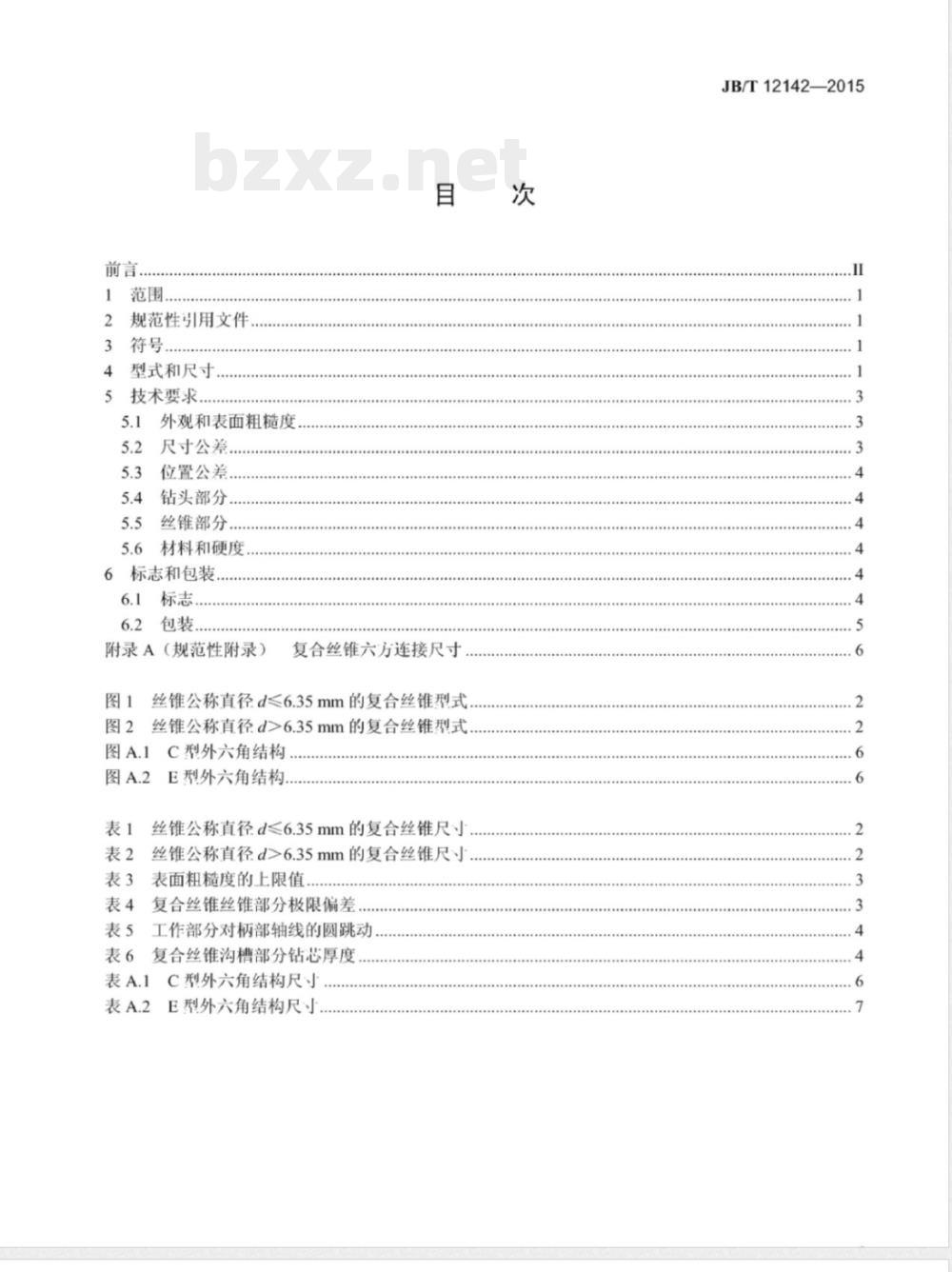

附录A（规范性附录）
复合丝锥六方连接尺寸
丝锥公称直径d≤6.35mm的复合丝锥型式，图2丝锥公称直径d>6.35mm的复合丝锥型式.图A.1
C型外六角结构
E型外六角结构.
丝锥公称直径d≤6.35mm的复合丝锥尺寸丝锥公称直径d>6.35mm的复合丝锥尺小表2
表面粗糙度的上限值
复合丝锥丝锥部分极限偏差，
表5工作部分对柄部轴线的圆跳动表6复合丝锥沟槽部分钻芯厚度
表A.1C型外六角结构尺寸
E型外六角结构尺寸。
JB/T12142—2015
JB/T12142—2015
本标准按照GB/T1.1一2009给出的规则起草本标准由中国机械工业联合会提出。本标准由全国刀具标准化技术委员会会（SAC/TC91）。
本标准起草单位：扬州江宇刃具有限公司、成都工具研究所有限公司。本标准主要起草人：董向阳、周爱武、查国兵、沈士昌、李廷国本标准为首次发布。

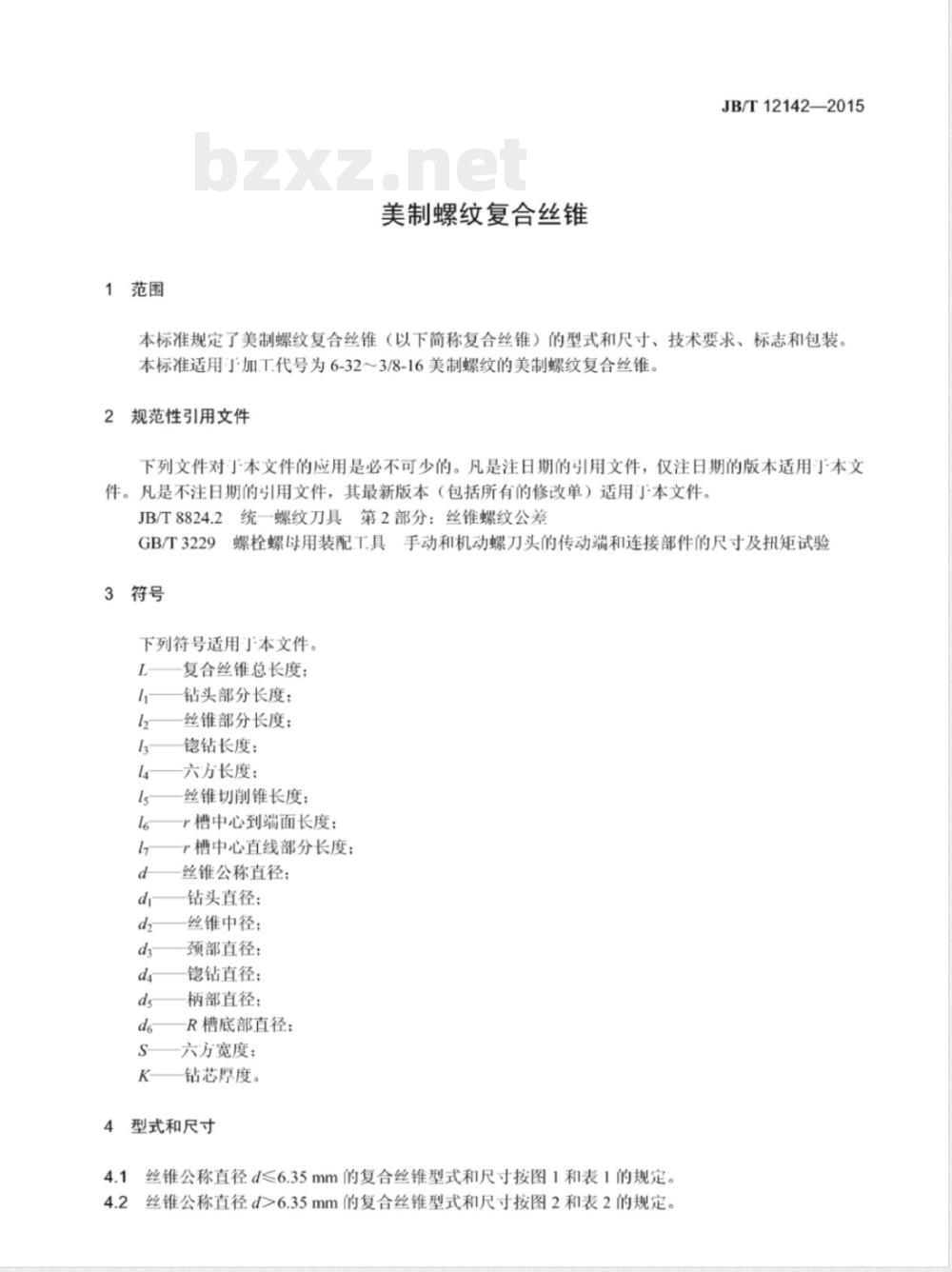

1范围
美制螺纹复合丝锥
JB/T12142—2015
本标准规定了美制螺纹复合丝锥（以下简称复合丝锥）的型式和尺寸、技术要求、标志和包装。本标准适用小加.T.代号为6-323/8-16美制螺纹的美制螺纹复合丝锥。2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用下本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用本文件。JB/T8824.2统一螺纹刀具第2部分：丝锥螺纹公差GB/T3229螺栓螺母用装配.T具手动和机动螺刀头的传动端和连接部件的尺寸及扭矩试验3符号
下列符号适用了本文件。
复合丝锥总长度；
钻头部分长度：
丝锥部分长度；
铭钻长度：
六方长度：
丝锥切削锥长度：
r槽中心到端面长度；
槽中心直线部分长度：
丝锥公称直径；
钻头直径；
丝锥中径；
颈部直径；
锶钻直径；
柄部直径；
R槽底部直径：
六方宽度：
钻芯厚度。
型式和尺寸

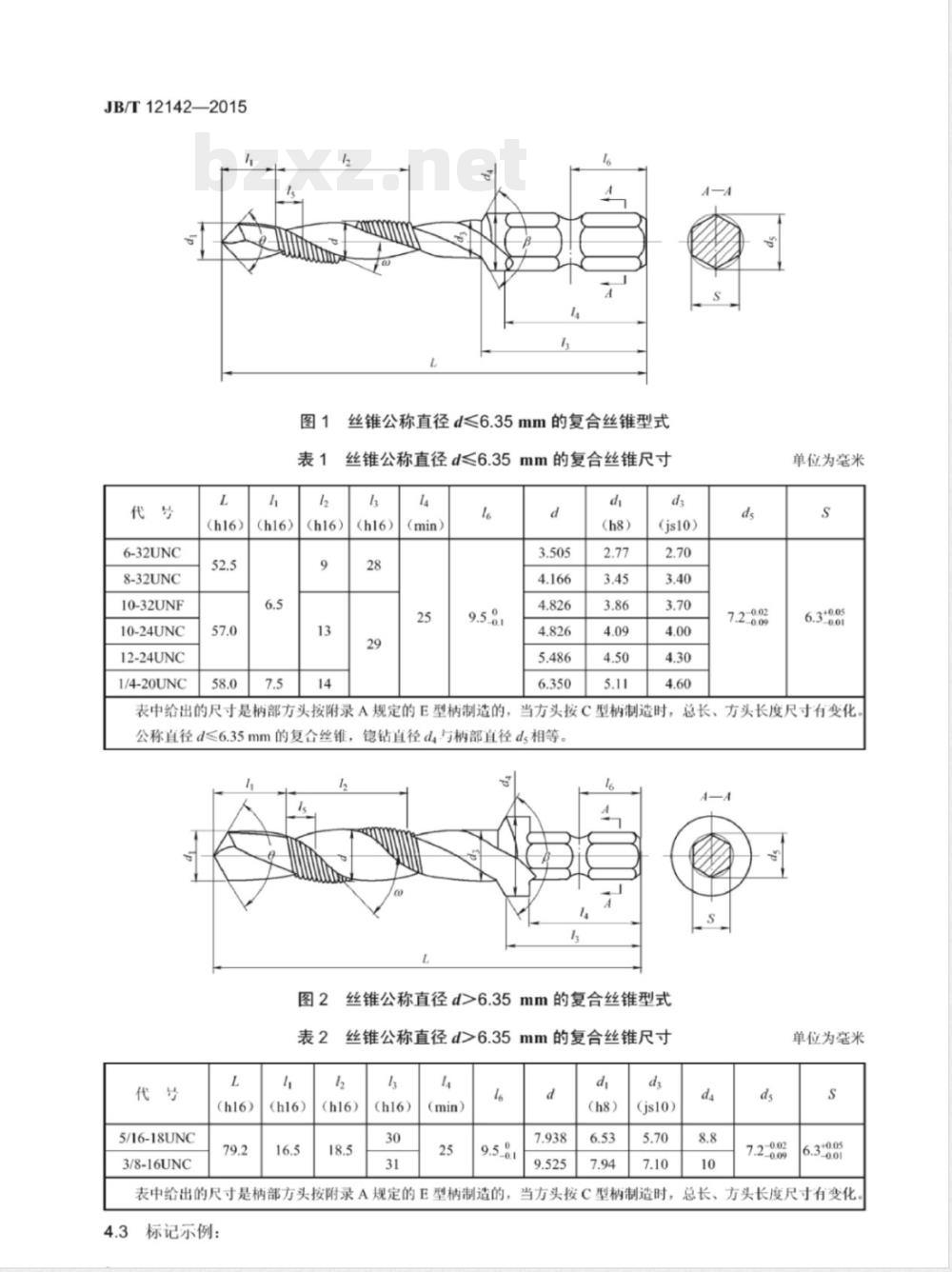

丝锥公称直径d≤6.35mm的复合丝锥型式和尺寸按图1和表1的规定。丝锥公称直径d>6.35mm的复合丝锥型式和尺寸按图2和表2的规定。JB/T12142—2015
6-32UNC
8-32UNC
10-32UNF
10-24UNC
12-24UNC
1/4-20UNC
丝锥公称直径d≤6.35mm的复合丝锥型式丝锥公称直径d≤6.35mm的复合丝锥尺寸3
（h16）
（min）
(js10）
单位为毫米
当方头按C型柄制造时，总长、方头长度尺寸有变化表中给出的尺寸是柄部方头按附录A规定的E型柄制造的，公称直径d≤6.35mm的复合丝锥，图2
5/16-18UNC
3/8-16UNC
钻直径d-与柄部直径ds相等。
丝锥公称直径d>6.35mm的复合丝锥型式丝锥公称直径d>6.35mm的复合丝锥尺寸12
(js10)
单位为毫米
表中给出的尺寸是柄部方头按附录A规定的E型柄制造的，当方头按C型柄制造时，总长、方头长度尺寸有变化4.3
标记示例：
JB/T12142—2015
直径为6.35mm、每25.4mm长度上为20牙、粗牙螺纹UNC、22B级螺纹公差带的复合丝锥标
记为：
美制螺纹复合丝锥
技术要求
外观和表面粗糙度
1/4-20UNC-2BJB/T12142
复合丝锥切削刃应锋利，不得有钝口和崩刃，表面不得有裂纹、刻痕及磨削烧伤等影响使用性能的缺陷。
复合丝锥表面粗糙度的上限值按表3的规定。表3
螺纹表面
丝锥前面
镶钻前面
钻头刃带
钻头后面
丝锥后面
铠钻后面
六方面
尺寸公差
表面粗糙度的上限值
表面粗糙度Ra
单位为微米
复合丝锥的螺纹牙型按JB/T8824.2的规定，尺寸极限偏差按表4的规定：中径的检查部位规定在丝锥的校准部分起点。
复合丝锥六方连接尺寸按GB/T3229的规定设计。本标准在附录A中给出了C6.3和E6.3的连接尺寸。六方对柄部轴线的对称度公差应不超过其尺寸公差的范围。表4
复合丝锥丝锥部分极限偏差
火径d
6-32UNC
8-32UNC
10-32UNF
10-24UNC
12-24UNC
1/4-20UNC
5/16-18UNC
3/8-16UNC
每25.4mm
上牙数
下极限
Js (+)
上极限
中径d2
下极限
Em (+)
.上极限
Es (+)
每25.4mm
上螺距
极限偏差
单位为毫米
牙侧角
极限偏差
JB/T12142—2015
5.3位置公差Www.bzxZ.net
复合丝锥钻头的工作部分、丝锥的工作部分、钻部分对柄部轴线的圆跳动应符合表5的规定。表5工作部分对柄部轴线的圆跳动钻头工作部分
钻头部分
切削锥
丝锥T.作部分
校准部分
复合丝锥钻头的工作部分应具有倒锥度。复合丝锥钻头部分的顶角0为118°土3°。钻头顶角部分应开成双后角。复合丝锥钻头和丝锥部分的螺旋槽角の为30°土2°复合丝锥沟槽部分钻芯厚度K值按表6的规定，钻芯允许有增量。表6
钻芯厚度
丝锥部分
复合丝锥沟槽部分钻芯厚度
复合丝锥的螺纹部分应有倒锥度。10-24
复合丝锥的丝锥公称直径d>7.938mm以上的牙型应进行铲磨。1/4-20
复合丝锥的丝锥部分公称切削角度，在径向平面内测量，推荐如下：5.5.3
a）前角为8°～10°；
b）后角为4°～6°。
复合丝锥的丝锥部分切削锥长度15为4～5个螺距长度。复合丝锥铭钻部分的锥角β为120°土3°5.5.5
5.6材料和硬度
单位为毫米
钻部分
单位为毫米
5/16-18
3/8-16
复合丝锥应采用W6Mo5Cr4V2或同等性能的其他牌号高速钢制造，也可以采用高性能高速钢制5.6.2
2复合丝锥工作部分硬度：普通高速钢不低于63HRC：高性能高速钢不低于64HRC。柄部硬度不低于30HRC。
6标志和包装
6.1标志
6.1.1产品上应标志：
a）制造厂或销售商商标；
b）螺纹代号：
c）螺纹公差代号：2B；
JB/T12142—2015
d）材料代号（用普通高速钢制造的标“HSS”，用高性能高速钢制造的标“HSS-E”)。6.1.2包装盒上应标志：
a）制造厂或销售商名称、地址和商标；b）本标准规定的标记；
c）材料牌号或代号；
d）件数；
e）制造年月。
复合丝锥包装前应经防锈处理。包装必须牢靠，并能防止运输过程中的损伤。JB/T12142—2015
附录A
（规范性附录）
复合丝锥六方连接尺寸
A.1C型方头的连接尺寸按图A.1和表A.1的规定。R≥0.6
80≤a120°
图A.1C型外六角结构
基本尺寸
C型外六角结构尺寸
A.2E型方头的连接尺寸按图A.2和表A.2的规定。14
(min）
图A.2E型外六角结构
单位为毫米
(min)）
基本尺寸
E型外六角结构尺寸
JB/T12142—2015
单位为毫米
JB/T12142-2015
中华人民共和国
机械行业标准
美制螺纹复合丝锥
JB/T12142—2015
机械工业出版社出版发行
北京市万庄大街22号
邮政编码：100037
210mm×297mm?0.75印张·19千宁2015年11刀第1版第1次印刷
定价：15.00元
书号：15111·12631
网址：http：//www.cmpbook.com编辑部电话：
(010）88379399
直销中心电话：
（010）88379693
封面光防伪标均为盗版
版权专有
侵权必究
