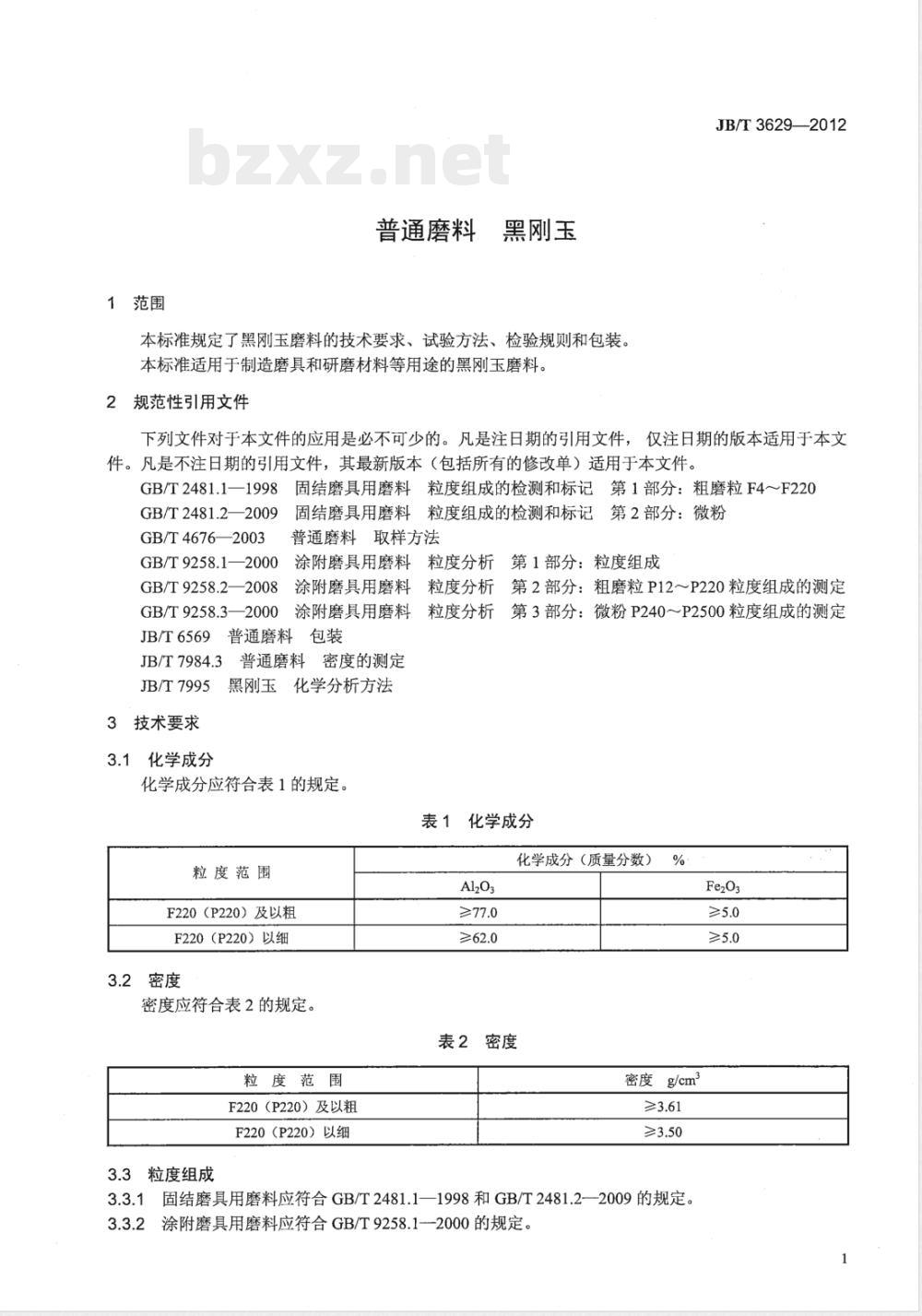

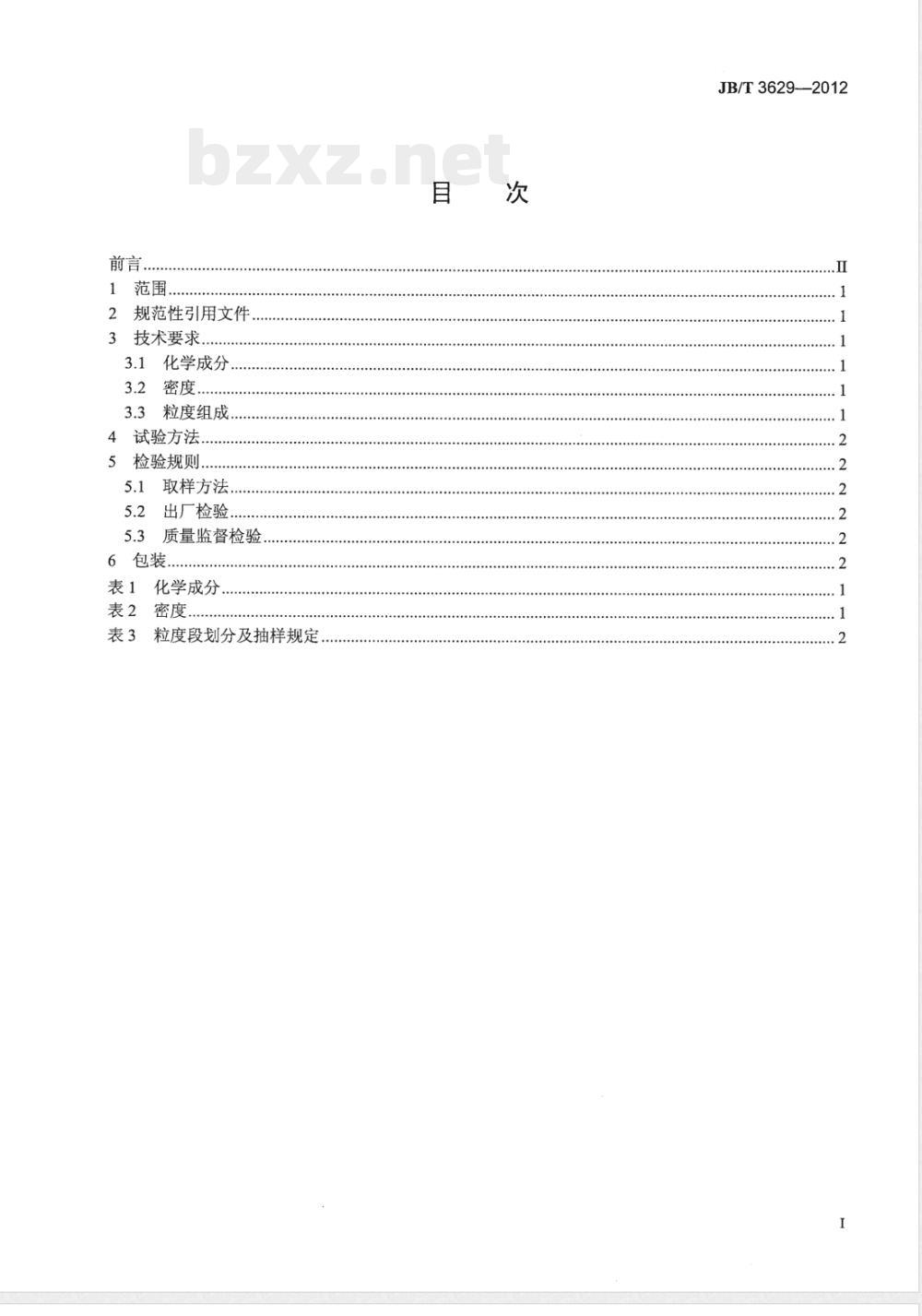

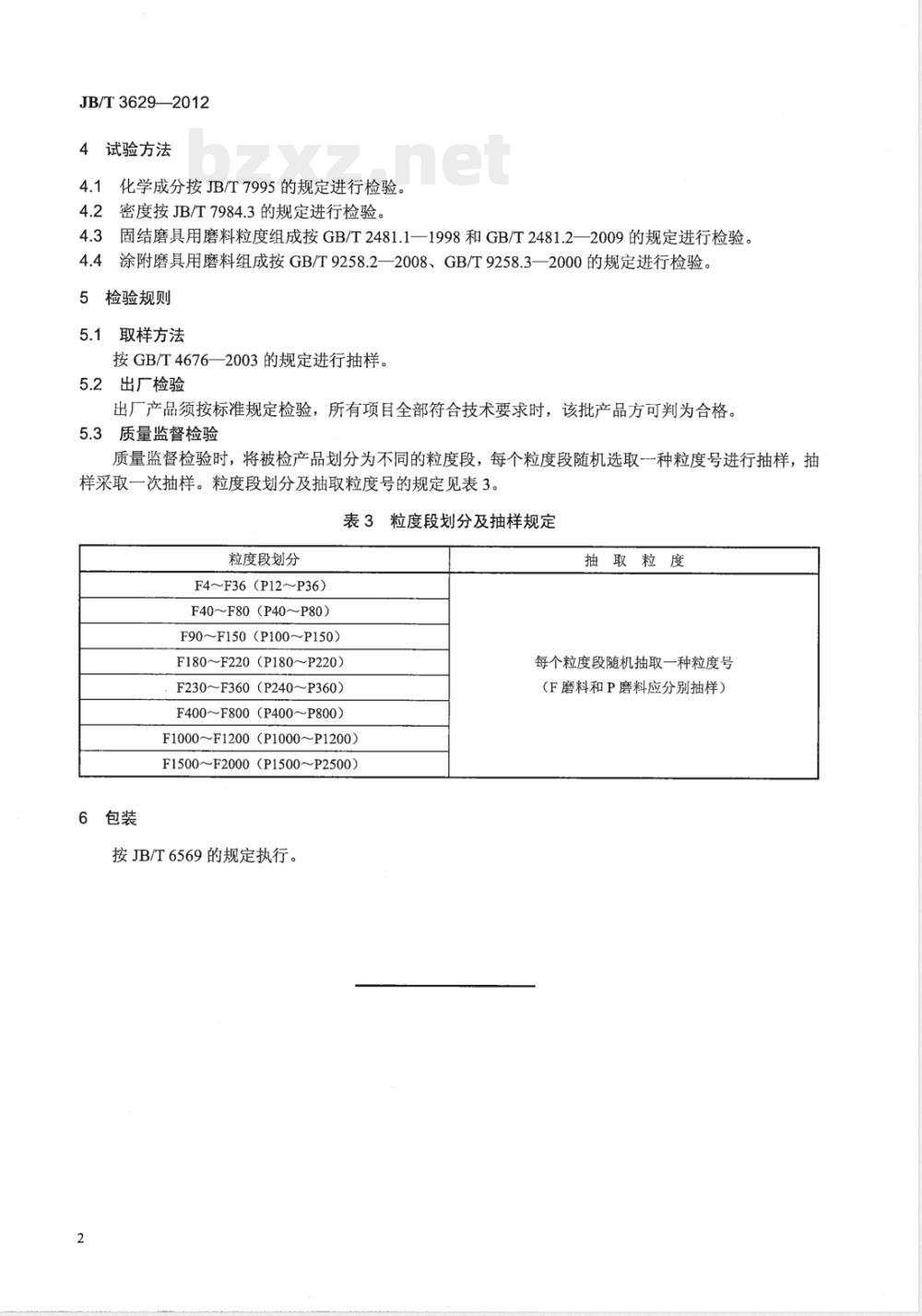

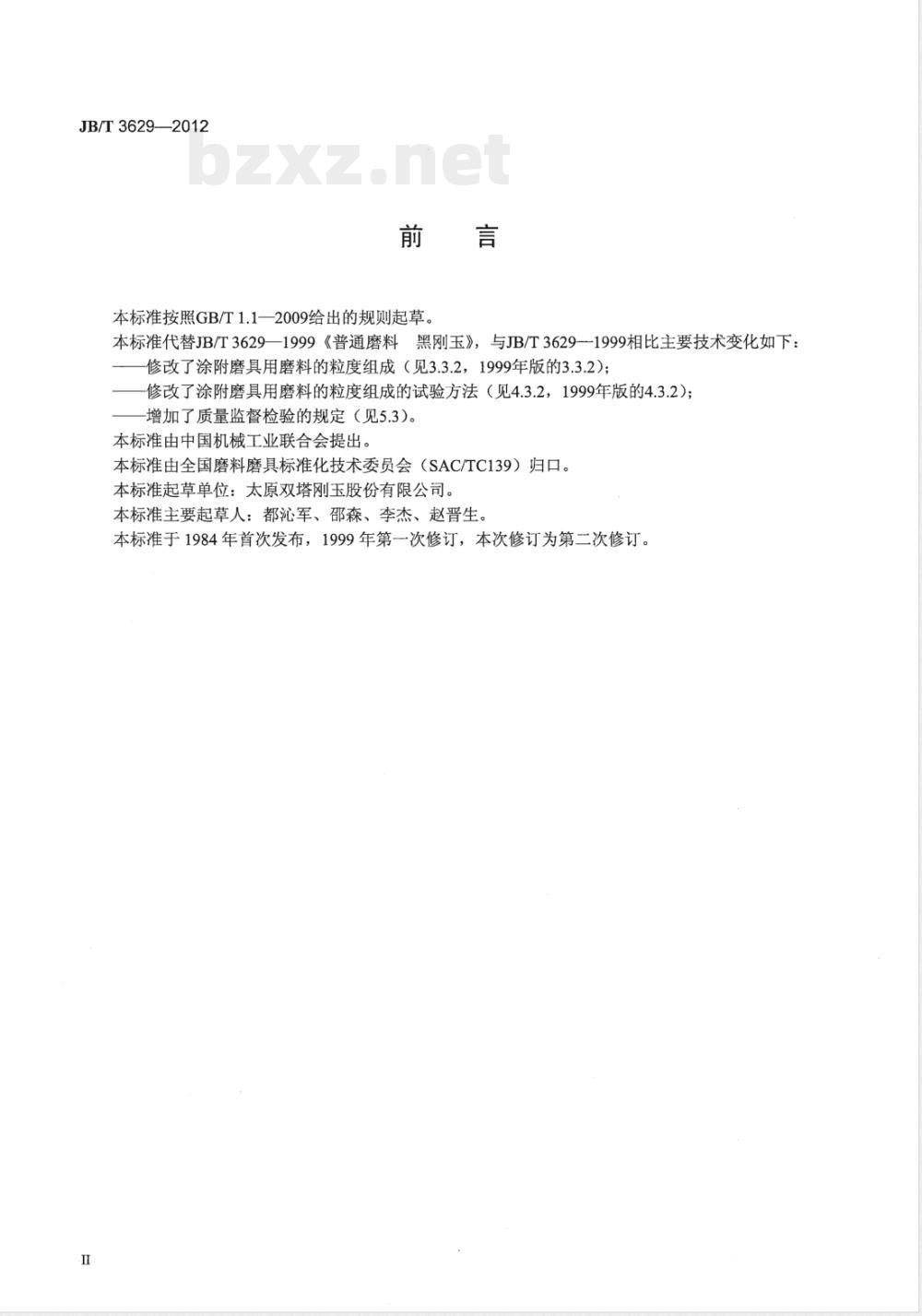

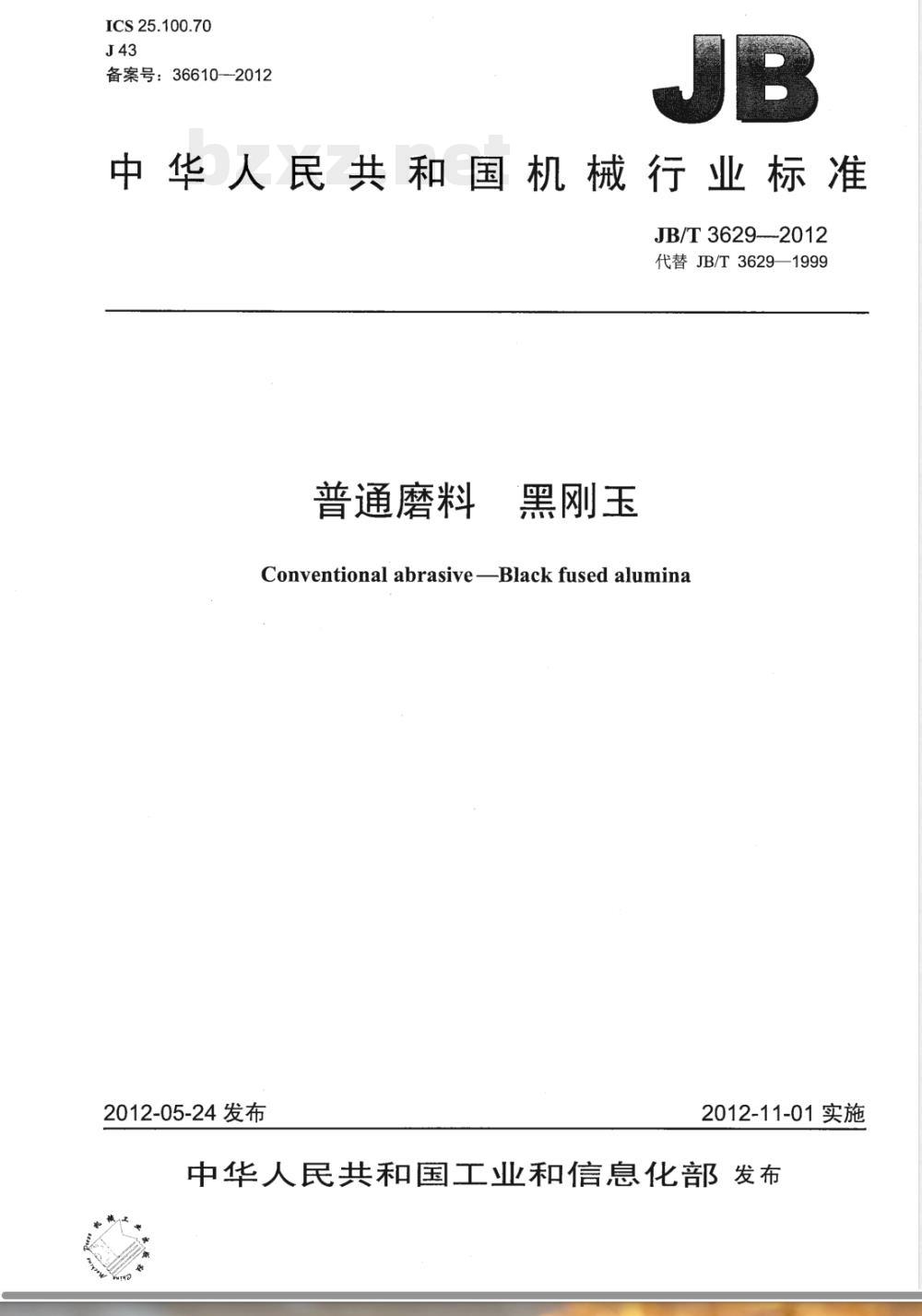

ICS 25.100.70 J43 备案号：36610-2012 中华人民共和国机械行业标准 JB/T3629-2012 代替JB/T3629-1999 普通磨料 黑刚玉 Conventional abrasive-Black fused alumina 2012-05-24发布 2012-11-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T1.1—2009起草，代替JB/T3629-1999《普通磨料黑刚玉》，主要技术变化为修改涂附磨具用磨料的粒度组成和试验方法，并增加质量监督检验规定。本标准由中国机械工业联合会提出，全国磨料磨具标准化技术委员会（SAC/TC139）归口，起草单位为太原双塔刚玉股份有限公司，主要起草人：都沁军、邵森、李杰、赵晋生。首次发布于1984年，1999年第一次修订，本次为第二次修订。 1 范围 本标准规定了黑刚玉磨料的技术要求、试验方法、检验规则和包装，适用于制造磨具和研磨材料等用途的黑刚玉磨料。 2 规范性引用文件 GB/T2481.1—1998 固结磨具用磨料粒度组成的检测和标记 第1部分：粗磨粒 F4～F220 GB/T2481.2—2009 固结磨具用磨料粒度组成的检测和标记 第2部分：微粉普通磨料取样方法 GB/T4676—2003 普通磨料取样方法 GB/T9258.1—2000 涂附磨具用磨料 粒度分析 第1部分：粒度组成 GB/T9258.2—2008 涂附磨具用磨料 粒度分析 第2部分 GB/T9258.3—2000 涂附磨具用磨料 粒度分析 第3部分 JB/T6569 涂附磨具用磨料 粒度分析 JB/T7984.3 密度测定方法 JB/T7995 化学成分检验方法 3 技术要求 3.1 化学成分 化学成分应符合表1规定。 表1 化学成分（质量分数） Al2O3 ≥77.0% 粗料 ≥62.0% 细料 Fe2O3 ≥5.0% 粗料 >5.0% 细料 3.2 密度 密度应符合表2规定。 表2 密度 密度 g/cm² 粗料 ≥3.61 细料 ≥3.50 3.3 粒度组成 3.3.1 固结磨具用磨料应符合GB/T2481.1—1998和GB/T2481.2—2009的规定。 3.3.2 涂附磨具用磨料应符合GB/T9258.1—2000的规定。 4 试验方法 4.1 化学成分按JB/T7995规定检验。 4.2 密度按JB/T7984.3规定检验。 4.3 固结磨具用磨料粒度组成按GB/T2481.1—1998和GB/T2481.2—2009检验。 4.4 涂附磨具用磨料粒度组成按GB/T9258.2—2008、GB/T9258.3—2000检验。 5 检验规则 5.1 取样方法 按GB/T4676—2003规定进行抽样。 5.2 出厂检验 出厂产品须按标准检验，所有项目符合技术要求时，该批产品判为合格。 5.3 质量监督检验 将被检产品划分为不同粒度段，每个粒度段随机选取一种粒度号抽样，采取一次抽样。粒度段划分及抽样规定见表3。 表3 粒度段划分及抽样规定 F4～F36 (P12~P36) F40~F80 (P40~P80) F90~F150 (P100~P150) F180~F220 (P180~P220) F230~F360 (P240~P360) F400~F800 (P400~P800) F1000～F1200 (P1000~P1200)
