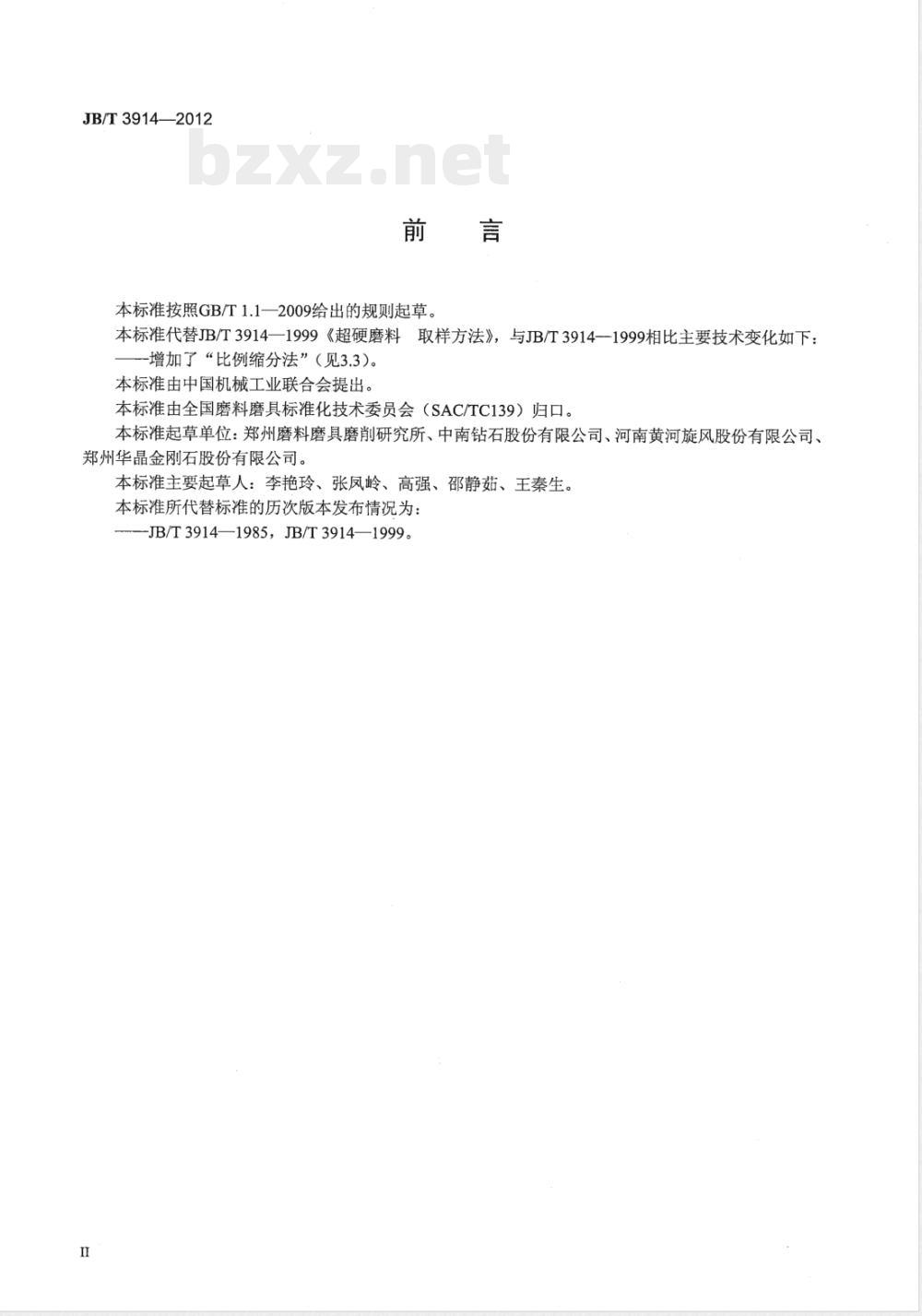

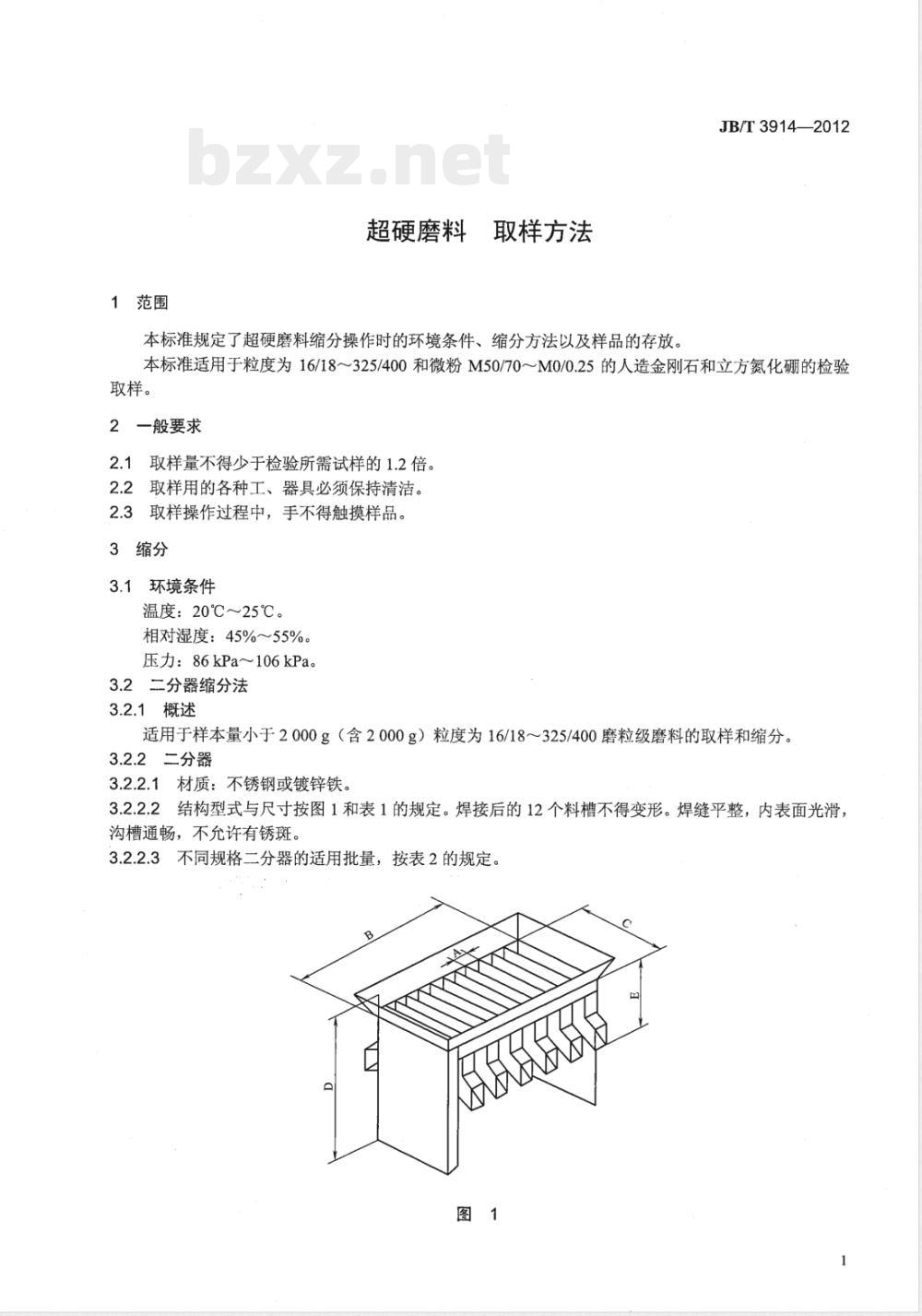

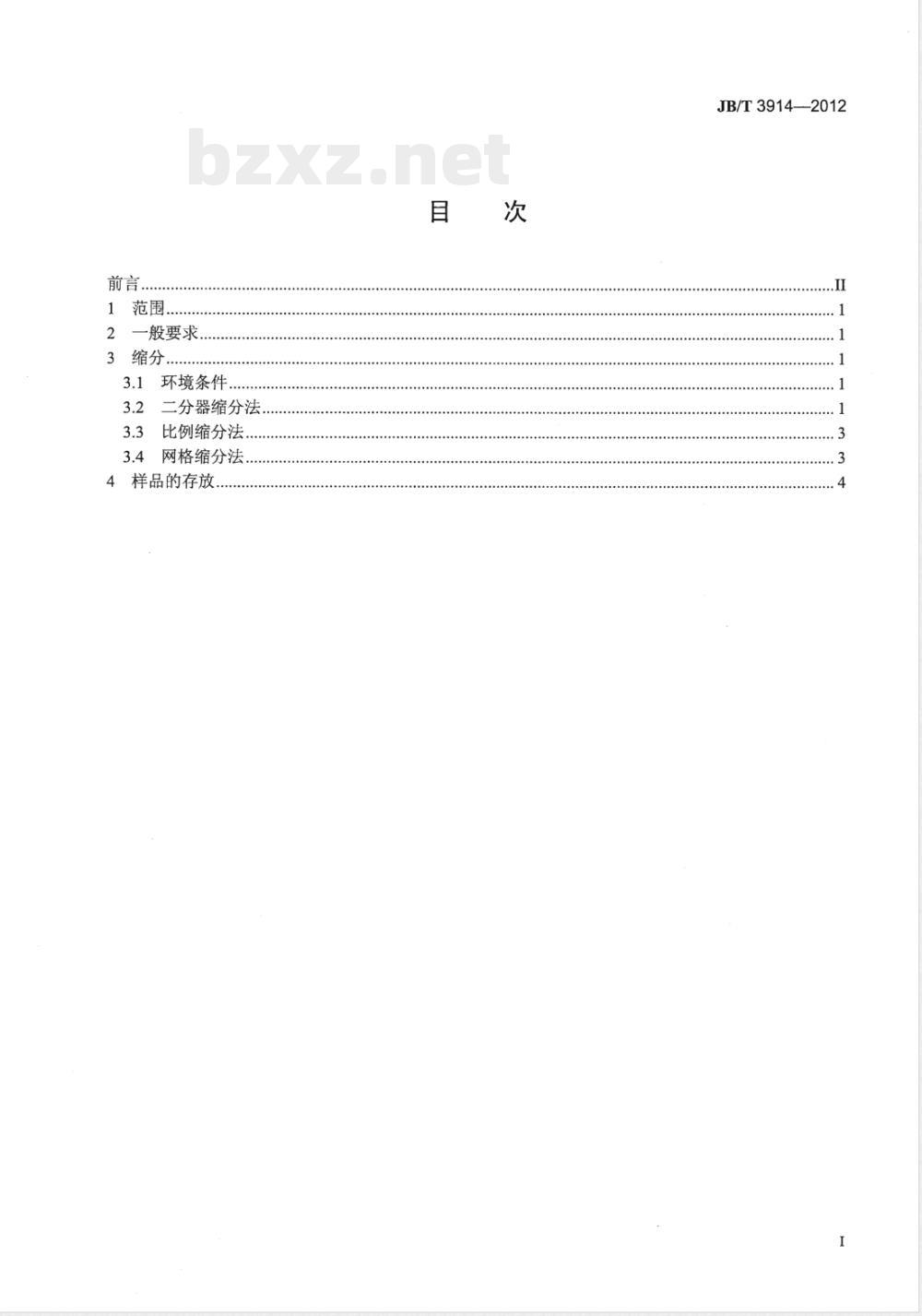

ICS25.100.70 J43 备案号：36620—2012 中华人民共和国机械行业标准 JB/T3914—2012 代替JB/T3914—1999 超硬磨料取样方法 Superabrasive--Sampling method 2012-05-24 发布 2012-11-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T1.1—2009起草，代替JB/T3914—1999《超硬磨料取样方法》，主要技术变化为增加了“比例缩分法”（见3.3）。本标准由中国机械工业联合会提出，全国磨料磨具标准化技术委员会（SAC/TC139）归口。起草单位为郑州磨料磨具磨削研究所、中南钻石股份有限公司、河南黄河旋风股份有限公司、郑州华晶金刚石股份有限公司，主要起草人：李艳玲、张凤岭、高强、邵静茹、王秦生。本标准历次版本：JB/T3914—1985，JB/T3914—1999。 1 范围 本标准规定了超硬磨料缩分操作时的环境条件、缩分方法以及样品的存放，适用于粒度为16/18～325/400和微粉M50/70～M0/0.25的人造金刚石和立方氮化硼的检验取样。 2 一般要求 2.1 取样量不得少于检验所需试样的1.2倍。 2.2 取样用的各种工、器具必须保持清洁。 2.3 取样操作过程中，手不得触摸样品。 3 缩分 3.1 环境条件 温度：20℃~25℃；相对湿度：45%～55%；压力：86kPa～106kPa。 3.2 二分器缩分法 3.2.1 概述 适用于样本量小于等于2000g、粒度为16/18～325/400磨粒级磨料的取样和缩分。 3.2.2 二分器 3.2.2.1 材质：不锈钢或镀锌铁。 3.2.2.2 结构型式与尺寸按图1和表1规定，焊接后的12个料槽不得变形，焊缝平整，内表面光滑，沟槽通畅，无锈斑。 3.2.2.3 不同规格二分器的适用批量按表2规定。 3.2.3 料铲 材质：不锈钢或镀锌铁。结构型式与尺寸按图2和表3规定。 3.2.4 盛料器 材质：不锈钢或镀锌铁。结构型式与尺寸按图3和表4规定。 3.2.5 操作方法 将待检料混合均匀后，用相应料铲加料，使全部样品均匀通过二分器每个格槽流入盛料器，分成两等份。任取一份重复操作至料量符合2.1规定。 3.3 比例缩分法 3.3.1 概述 适用于需要按照一定比例缩分的超硬磨料样品，操作方法按标准规定执行。 4 样品的存放 样品应存放在清洁、干燥、避光的环境中，防止受潮或污染，保证取样代表性。
