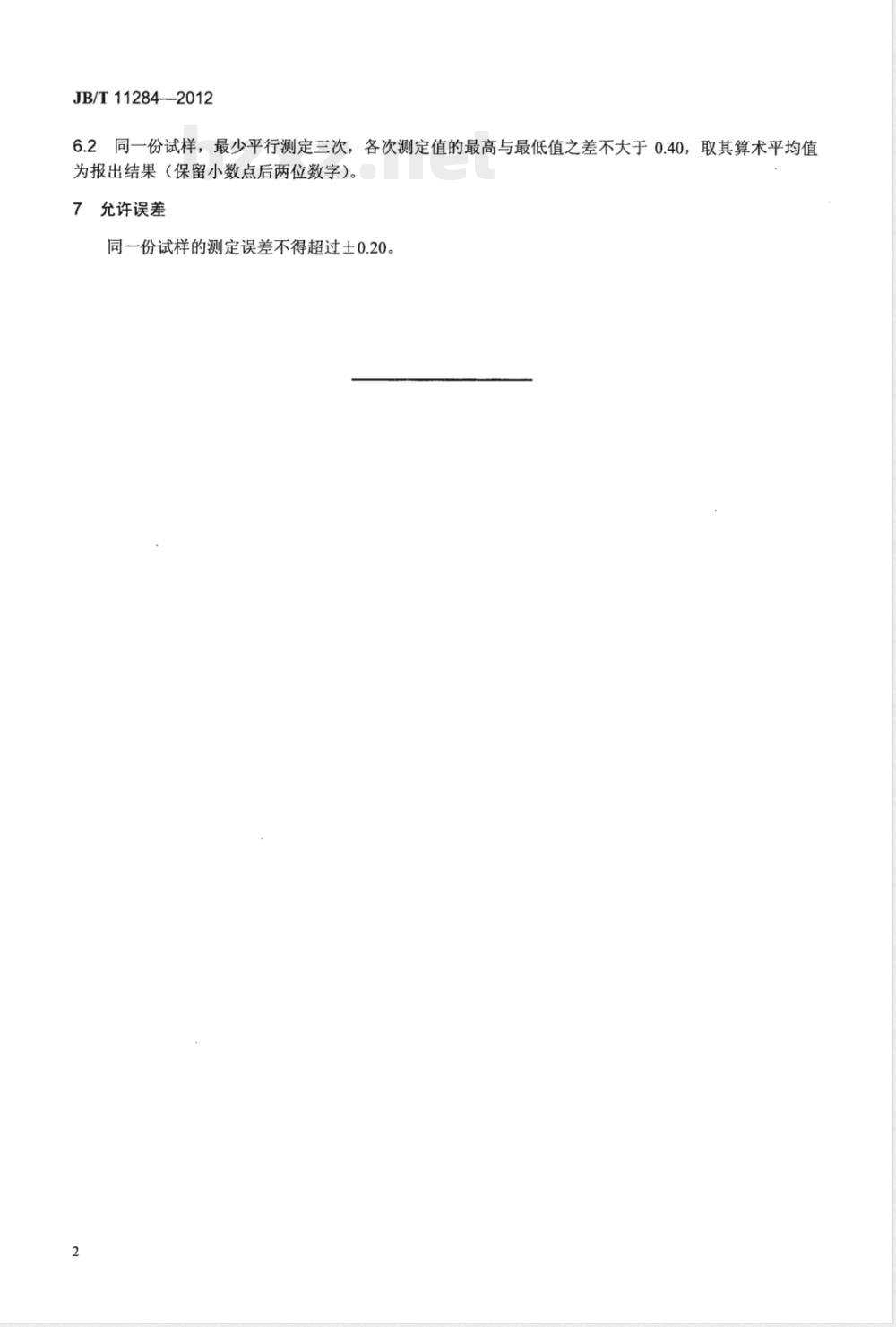

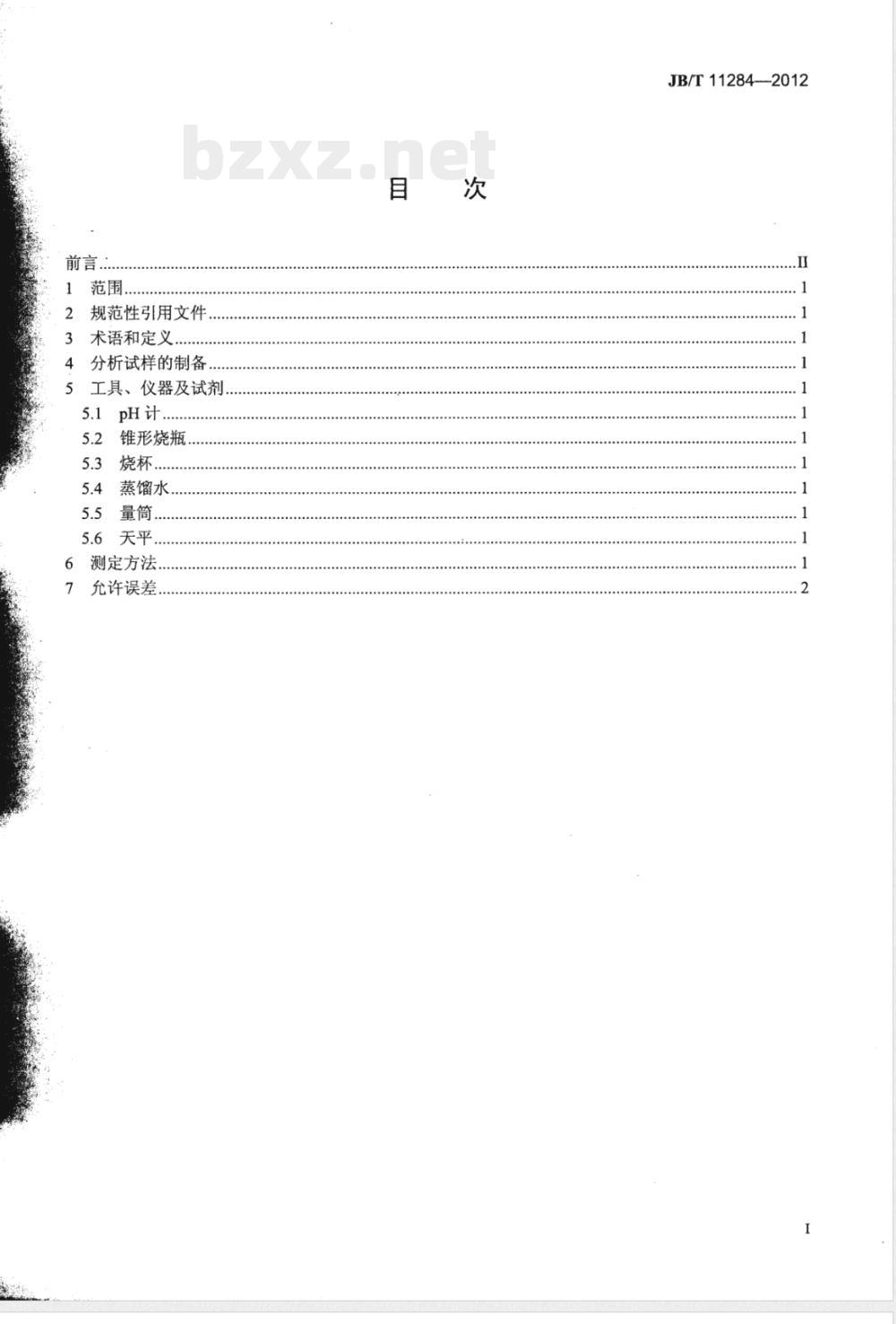

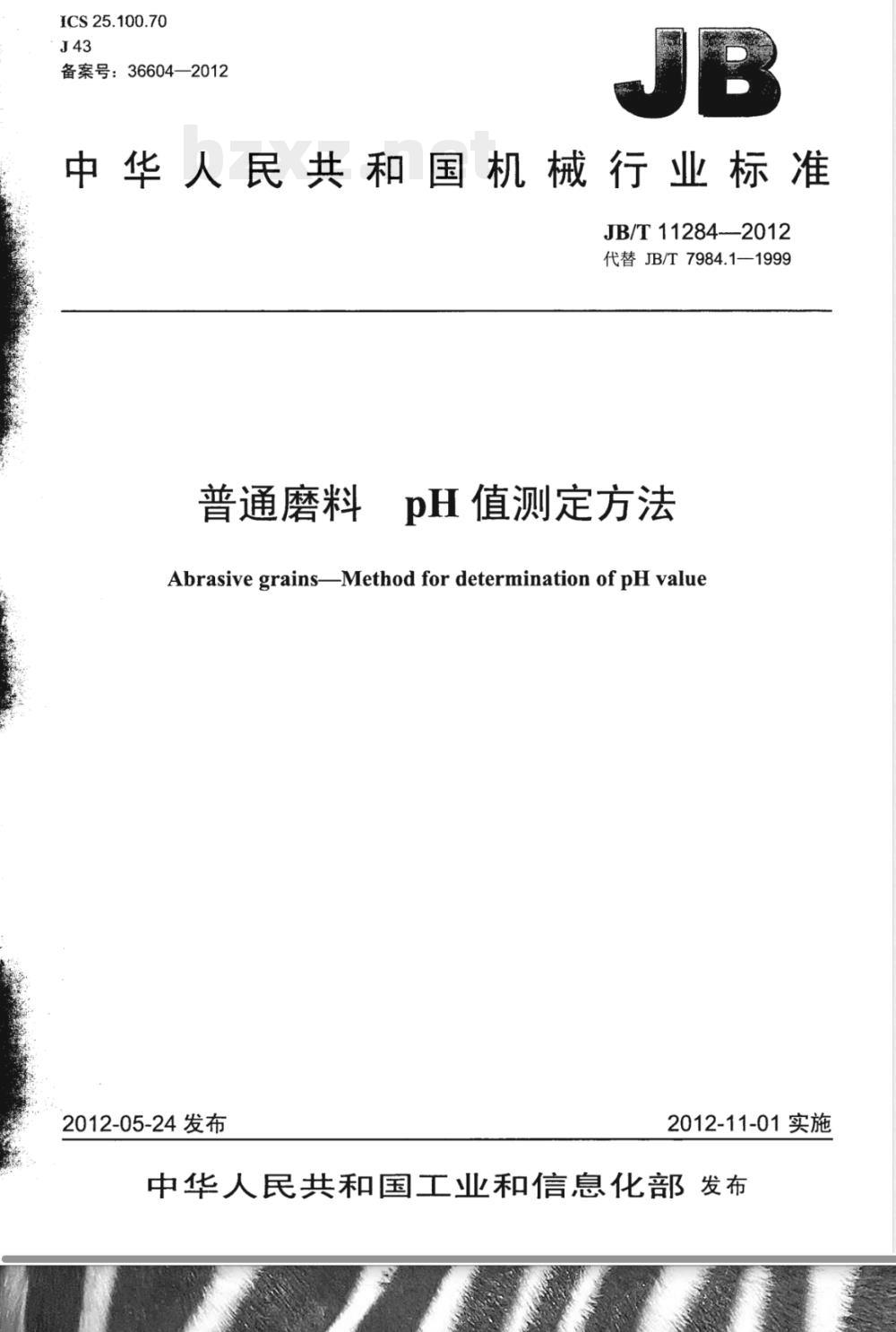

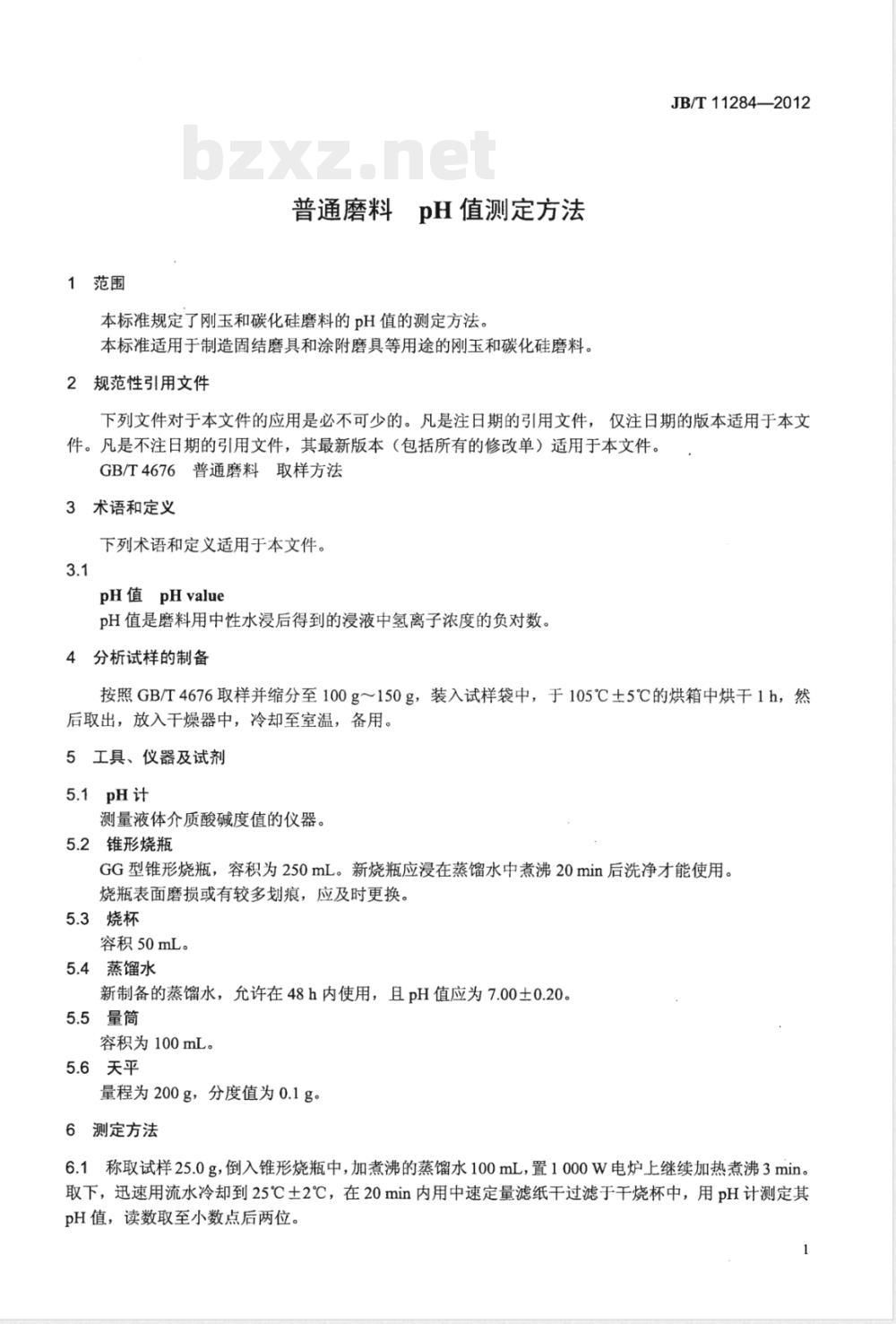

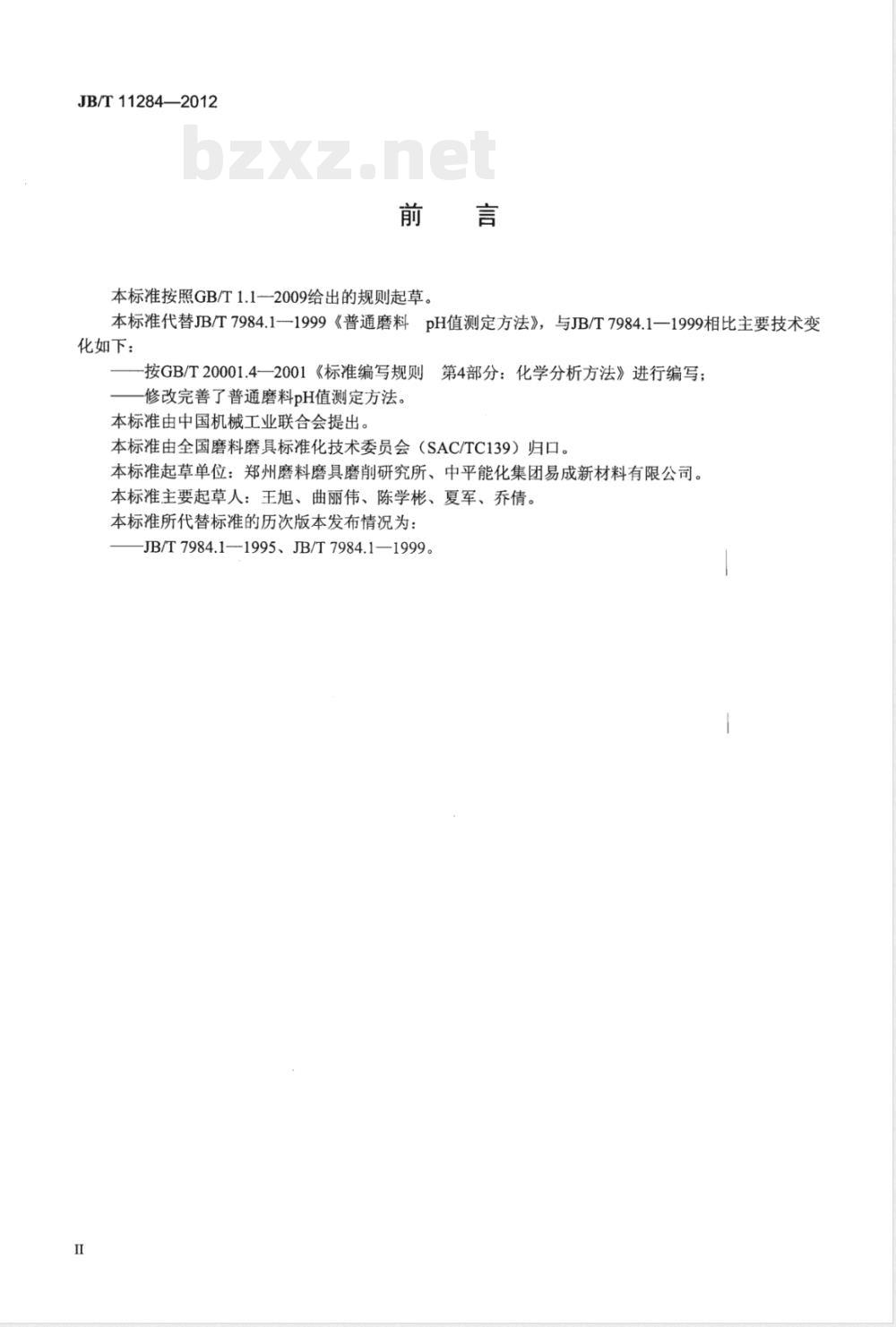

中华人民共和国机械行业标准 JB/T11284-2012 普通磨料 pH值测定方法 发布日期：2012-05-24 实施日期：2012-11-01 前言 本标准按照GB/T1.1-2009规则起草，代替JB/T7984.1-1999《普通磨料pH值测定方法》。本次修订按GB/T20001.4-2001《标准编写规则第4部分：化学分析方法》进行编写，完善了普通磨料pH值测定方法。本标准由中国机械工业联合会提出，由全国磨料磨具标准化技术委员会（SAC/TC139）归口。起草单位为郑州磨料磨具磨削研究所、中平能化集团易成新材料有限公司，主要起草人包括王旭、曲丽伟、陈学彬、夏军、乔倩。本标准所代替的历次版本为JB/T7984.1-1995和JB/T7984.1-1999。 1 范围 本标准规定了刚玉和碳化硅磨料的pH值测定方法，适用于制造固结磨具和涂附磨具等用途的刚玉和碳化硅磨料。 2 规范性引用文件 下列文件对于本标准的应用是必不可少的。注日期的引用文件，仅适用于该日期版本。不注日期的引用文件，其最新版本（包括所有修改单）适用于本标准。GB/T4676 普通磨料取样方法。 3 术语和定义 3.1 pH值（pH value） pH值是磨料用中性水浸后得到的浸液中氢离子浓度的负对数。 4 分析试样的制备 按照GB/T4676取样并缩分至100g～150g，装入试样袋中，于105℃±5℃的烘箱中烘干1小时，然后取出，放入干燥器中冷却至室温备用。 5 工具、仪器及试剂 5.1 pH计：测量液体酸碱度的仪器。 5.2 锥形烧瓶：GG型，容积250mL。新烧瓶需浸蒸馏水煮沸20分钟后洗净使用。表面磨损或划痕应及时更换。 5.3 烧杯：容积50mL。 5.4 蒸馏水：新制备，48小时内使用，pH值应为7.00±0.20。 5.5 量筒：容积100mL。 5.6 天平：量程200g，分度值0.1g。 6 测定方法 6.1 称取试样25.0g，倒入锥形烧瓶中，加煮沸的蒸馏水100mL，置1000W电炉上煮沸3分钟。取下后迅速用流水冷却至25℃±2℃，在20分钟内用中速定量滤纸过滤至干烧杯中，用pH计测定pH值，读数至小数点后两位。同一份试样至少平行测定三次，最高与最低值之差不得大于0.40，取算术平均值报出，保留小数点后两位。 6.2 允许误差 同一份试样的测定误差不得超过±0.20。
