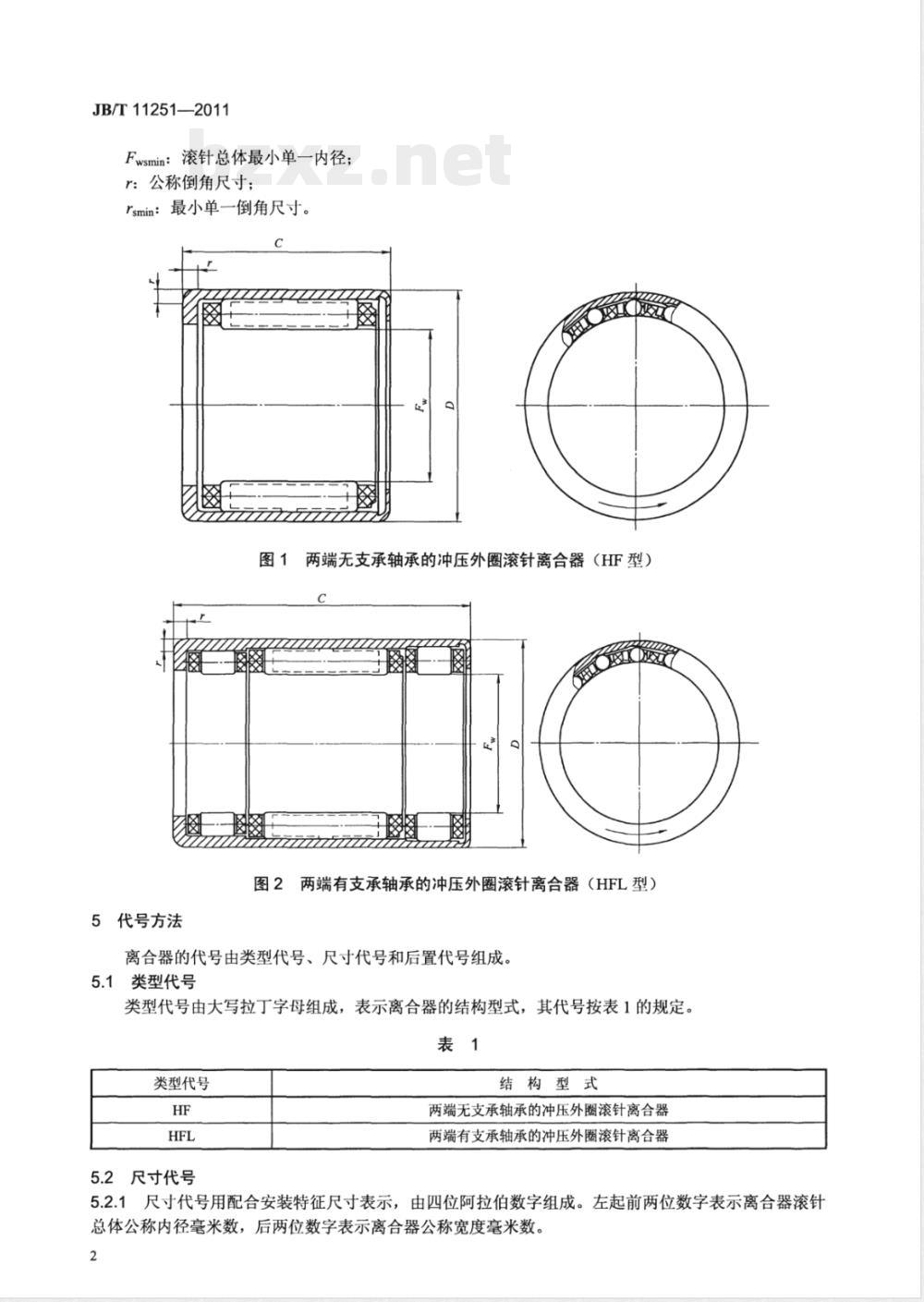

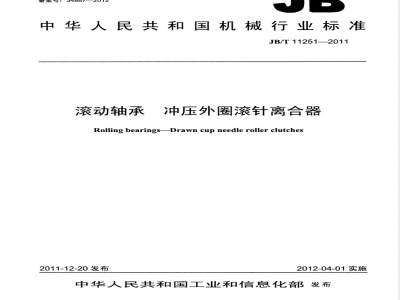

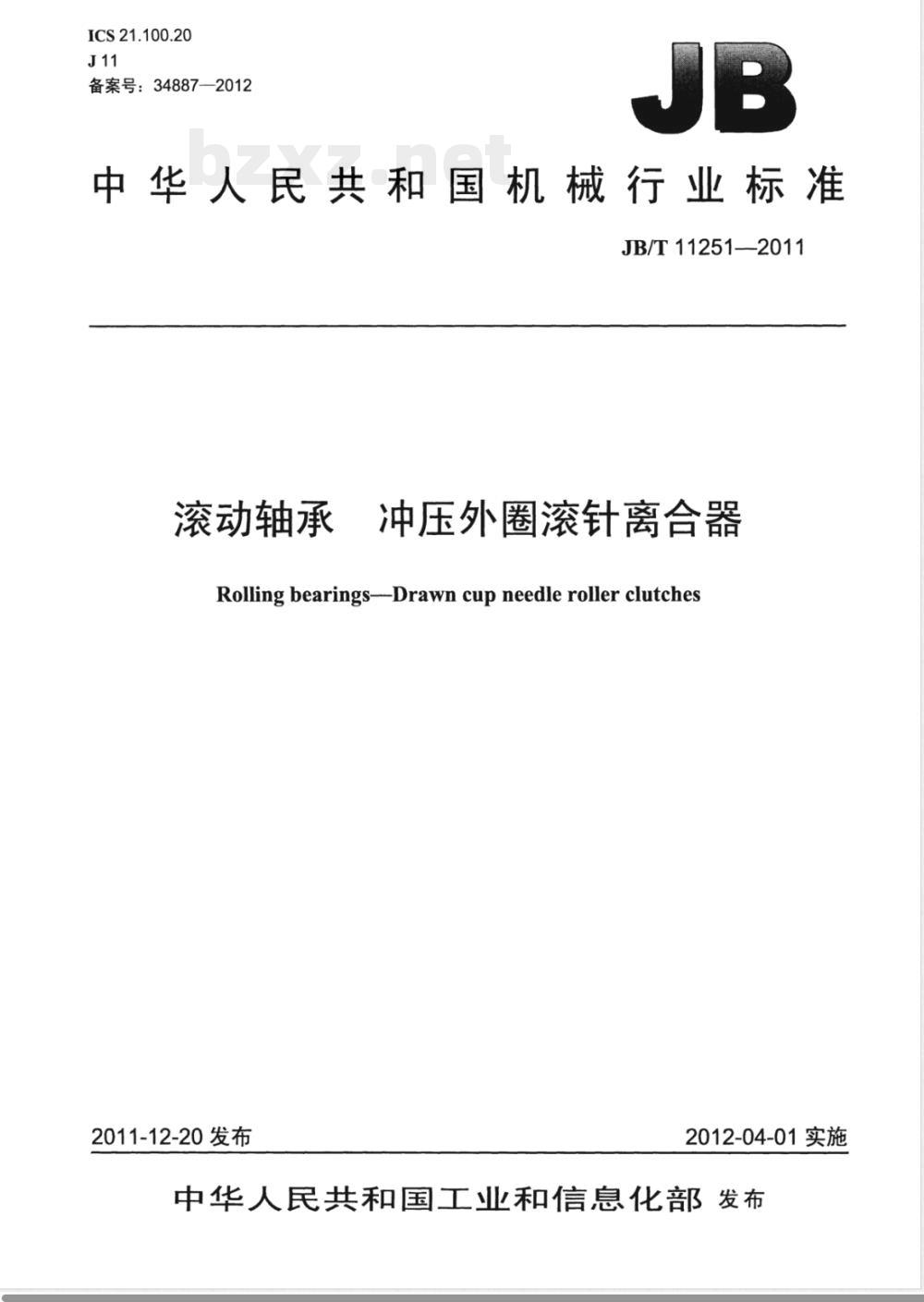

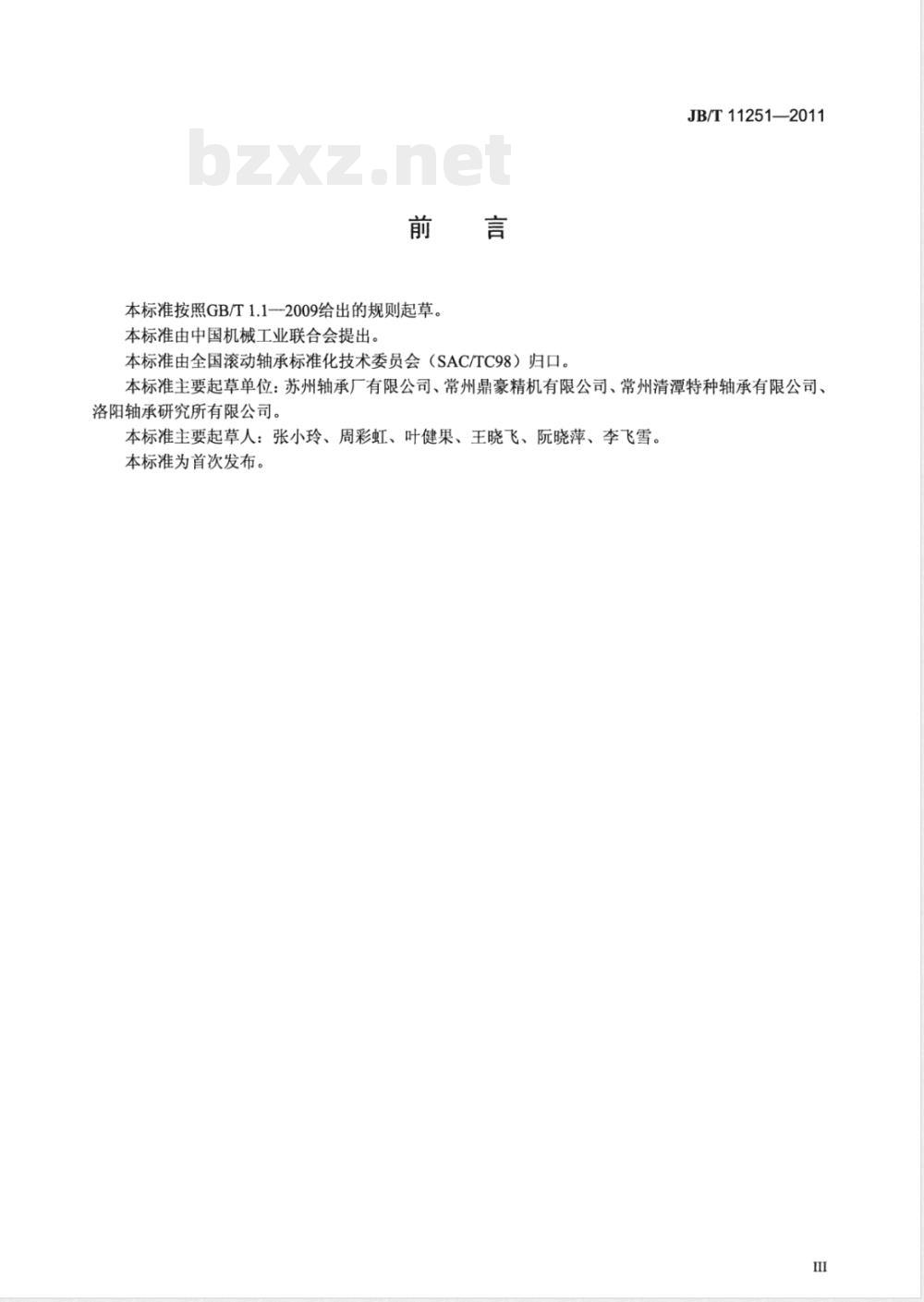

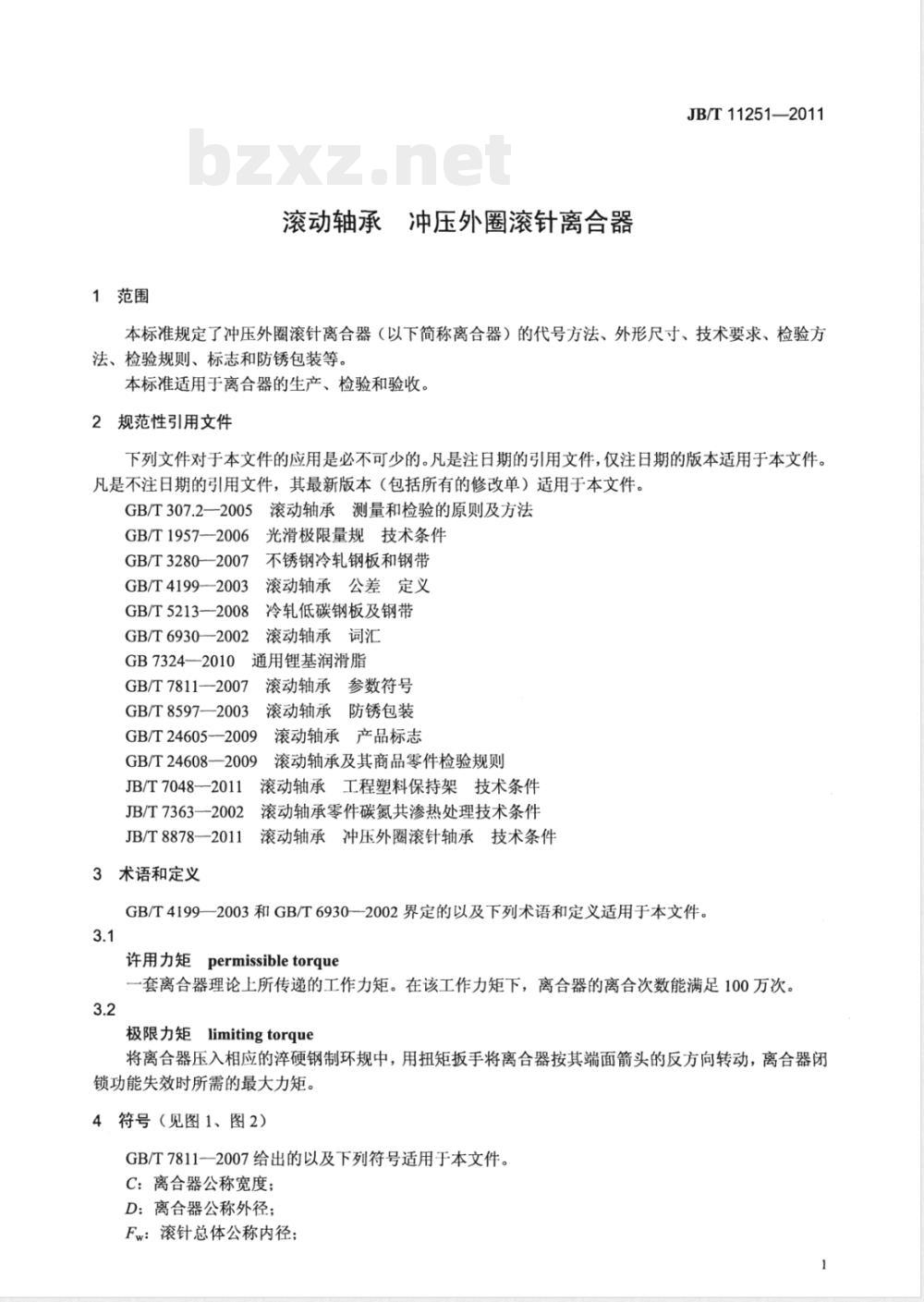

中华人民共和国机械行业标准 JB/T11251—2011 滚动轴承 冲压外圈滚针离合器 发布日期：2011-12-20 实施日期：2012-04-01 前言 本标准按照GB/T1.1-2009给出的规则起草，由中国机械工业联合会提出，并由全国滚动轴承标准化技术委员会（SAC/TC98）归口。本标准主要起草单位包括苏州轴承厂有限公司、常州鼎豪精机有限公司、常州清潭特种轴承有限公司、洛阳轴承研究所有限公司。本标准主要起草人：张小玲、周彩虹、叶健果、王晓飞、阮晓萍、李飞雪。本标准为首次发布。 1 范围 本标准规定了冲压外圈滚针离合器（以下简称离合器）的代号方法、外形尺寸、技术要求、检验方法、检验规则、标志和防锈包装等。本标准适用于离合器的生产、检验和验收。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。注日期的引用文件，仅注日期的版本适用于本文件。不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。GB/T307.2-2005 滚动轴承测量和检验的原则及方法，GB/T1957-2006 光滑极限量规技术条件，GB/T3280-2007 不锈钢冷轧钢板和钢带，GB/T4199-2003 滚动轴承公差定义，GB/T5213-2008 冷轧低碳钢板及钢带，GB/T6930-2002 滚动轴承词汇，GB7324-2010 通用锂基润滑脂，GB/T7811-2007 高碳铬轴承钢，GB/T8597-2003 滚动轴承防锈包装，GB/T24605-2009 滚动轴承及其商品零件检验规则，GB/T24608-2009 滚动轴承产品标志，JB/T7048-2011 滚动轴承工程塑料保持架技术条件，JB/T7363-2002 滚动轴承零件碳氮共渗热处理技术条件，JB/T8878-2011。 3 术语和定义 本标准适用GB/T4199-2003和GB/T6930-2002界定的术语及下列定义。 3.1 许用力矩（permissible torque） 一套离合器理论上所传递的工作力矩。在该工作力矩下，离合器的离合次数能满足100万次。 3.2 极限力矩（limiting torque） 将离合器压入相应的淬硬钢制环规中，用扭矩扳手将离合器按其端面箭头的反方向转动，离合器闭锁功能失效时所需的最大力矩。 4 符号 适用GB/T7811-2007及以下符号：C：离合器公称宽度；D：离合器公称外径；Fw：滚针总体公称内径；Fwsmin：滚针总体最小单一内径；r：公称倒角尺寸；rsmin：最小单一倒角尺寸。 5 代号方法 离合器的代号由类型代号、尺寸代号和后置代号组成。 5.1 类型代号 类型代号由大写拉丁字母组成，表示离合器的结构型式，其代号按表1规定。表1类型代号：HF：两端无支承轴承的冲压外圈滚针离合器，HFL：两端有支承轴承的冲压外圈滚针离合器。 5.2 尺寸代号 尺寸代号用配合安装特征尺寸表示，由四位阿拉伯数字组成。左起前两位数字表示离合器滚针总体公称内径毫米数，后两位数字表示离合器其他尺寸特征。 6 外形尺寸 7 技术要求 包括材料及热处理、公差、超越旋转和闭锁性能、力矩、噪声、润滑、外观质量、超越旋转和闭锁寿命及其他要求。 8 检测方法 8.1 公差的测量 8.2 超越旋转和闭锁性能的检查 8.3 力矩和寿命的测试 8.4 外观质量的检查 9 检验规则 9.1 出厂检验 9.2 验收检验 10 标志 11 防锈包装 附录A（资料性附录）离合器超越旋转和闭锁寿命试验示意图 图1 两端无支承轴承的冲压外圈滚针离合器（HF型） 图2 两端有支承轴承的冲压外圈滚针离合器（HFL型） 图A.1 离合器超越旋转和闭锁寿命试验示意图
