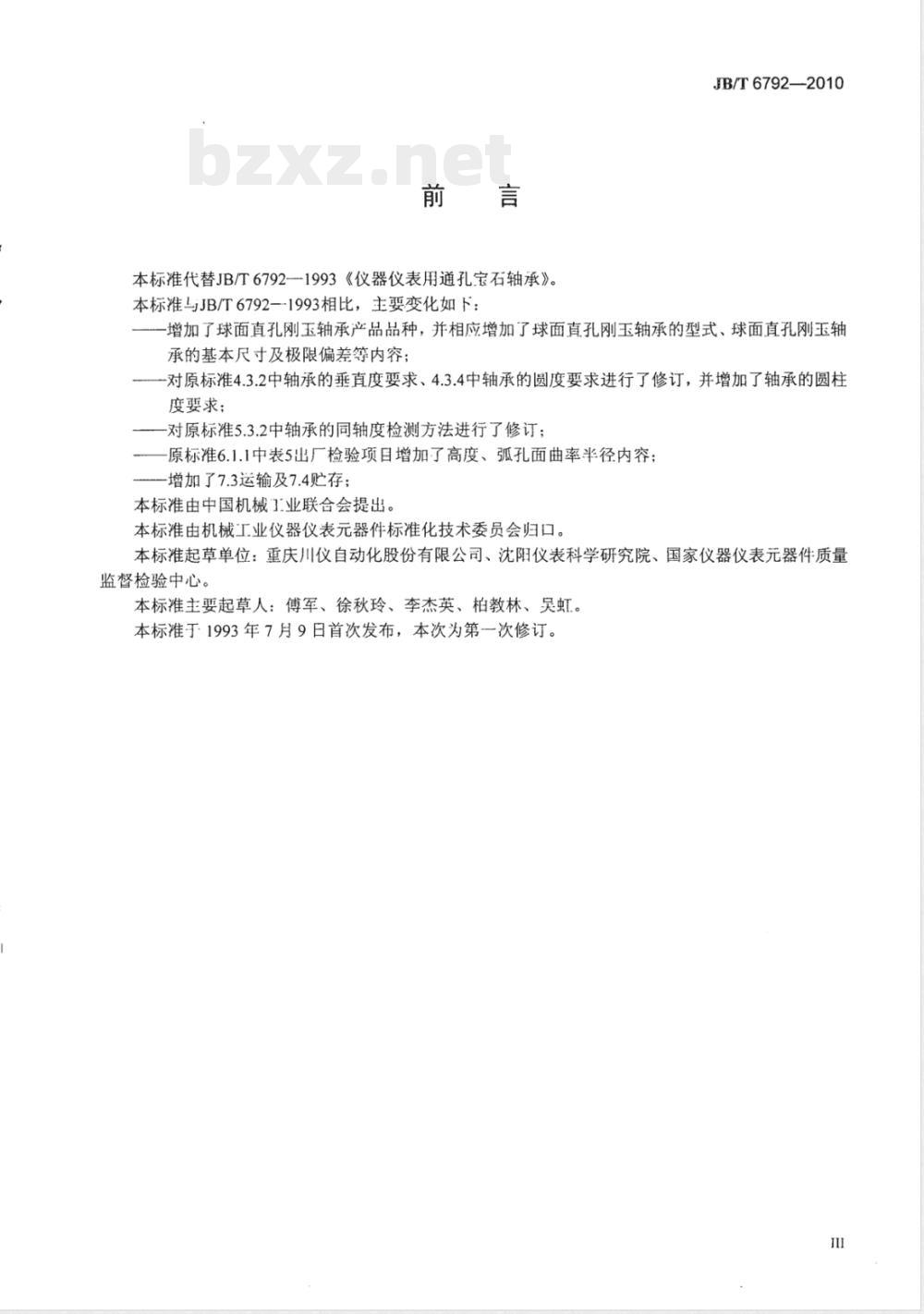

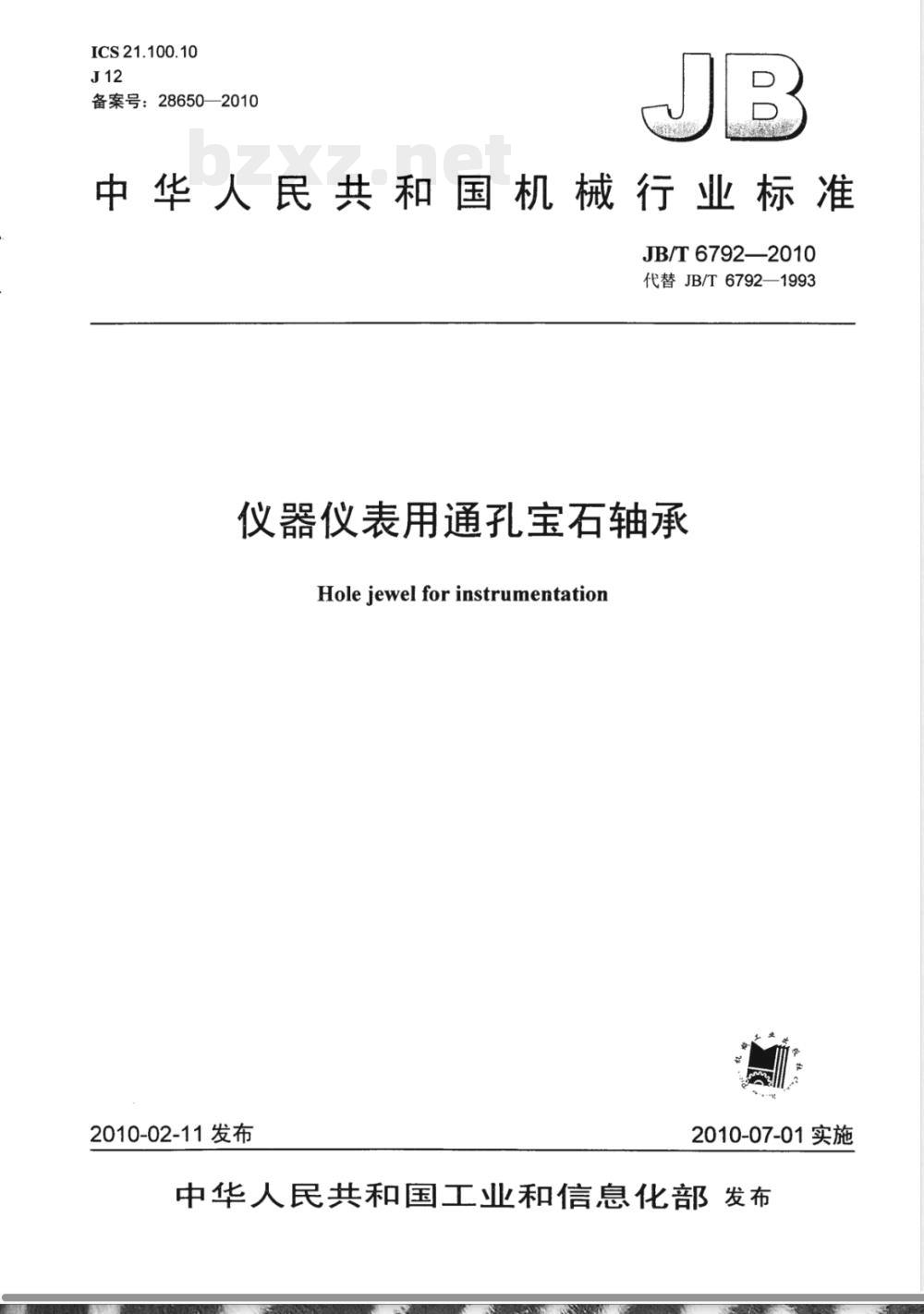

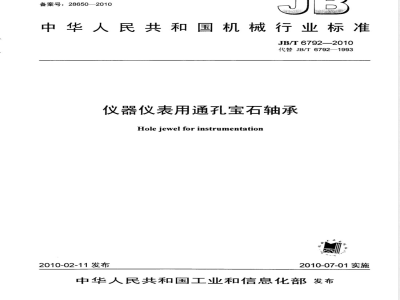

ICS21.100.10 J12 备案号：28650—2010 中华人民共和国机械行业标准 JB/T 6792—2010 代替 JB/T6792—1993 仪器仪表用通孔宝石轴承（Hole jewel for instrumentation） 2010-02-11 发布 2010-07-01 实施 中华人民共和国工业和信息化部发布 前言 本标准代替 JB/T6792—1993《仪器仪表用通孔宝石轴承》。主要变化：增加球面直孔刚玉轴承产品及型式，完善基本尺寸及极限偏差；修订轴承垂直度、圆度及增加圆柱度要求；修订同轴度检测方法；增加出厂检验项目中高度及弧孔面曲率半径；增加运输及贮存要求。本标准由中国机械工业联合会提出，由机械工业仪器仪表元器件标准化技术委员会归口。起草单位：重庆川仪自动化股份有限公司、沈阳仪表科学研究院、国家仪器仪表元器件质量监督检验中心。主要起草人：傅军、徐秋玲、李杰英、柏教林、吴虹。首次发布：1993年7月9日，第一次修订。 1 范围 本标准规定了仪器仪表用通孔宝石轴承的分类、要求、试验方法、检验规则及标志、包装、运输和贮存，适用于仪器仪表活动系统支承用通孔宝石轴承。 2 规范性引用文件 GB/T191-2008 包装储运图示标志（ISO780:1997，MOD）；GB/T2828.1-2003 计数抽样检验程序 第1部分（ISO2859-1:1999，IDT）；GB/T2829-2002 周期检验计数抽样程序及表。 3 分类及标记 3.1 轴承种类、品种、代号见表1。表1 轴承种类、品种及代号 平面通孔宝石轴承：平面直孔刚玉轴承（PZG）、平面直孔玛瑙轴承（PZM）、平面弧孔刚玉轴承（PHG）；球面通孔宝石轴承：球面直孔刚玉轴承（QZG）、球面弧孔宝玉轴承（QHG）；单油槽平面直孔刚玉轴承（DPZG）、单油槽平面弧孔宝石轴承（DPHG）；双油槽平面直孔刚玉轴承（SPZG）、双油槽平面弧孔宝石轴承（SPHG）。 3.2 轴承标记示例：平面直孔刚玉轴承外径D=2.50mm，高度H=1.00mm，孔径d=1.00mm，标记为 PZG2.50×1.00×1.00 JB/T6792-2010。 3.3 轴承型式 3.3.1 平面直孔宝石轴承和平面弧孔宝石轴承的型式见图1a、图1c。3.3.2 球面直孔宝石轴承和球面弧孔宝石轴承的型式见图1b、图1d。3.3.3 单油槽直孔、弧孔宝石轴承及双油槽直孔、弧孔宝石轴承的型式见图2。 4 要求 4.1 基本尺寸及极限偏差 4.2 硬度 4.3 几何公差 4.4 表面粗糙度 4.5 表面疵病 4.6 缺陷 5 试验方法 5.1 基本尺寸及极限偏差 5.2 硬度 5.3 几何公差 5.4 表面粗糙度 5.5 表面疵病 5.6 缺陷 6 检验规则 6.1 出厂检验 6.2 型式检验 6.3 标志、包装、运输和贮存 7 标志、包装、运输和贮存 7.1 标志 7.2 包装 7.3 运输 7.4 贮存
