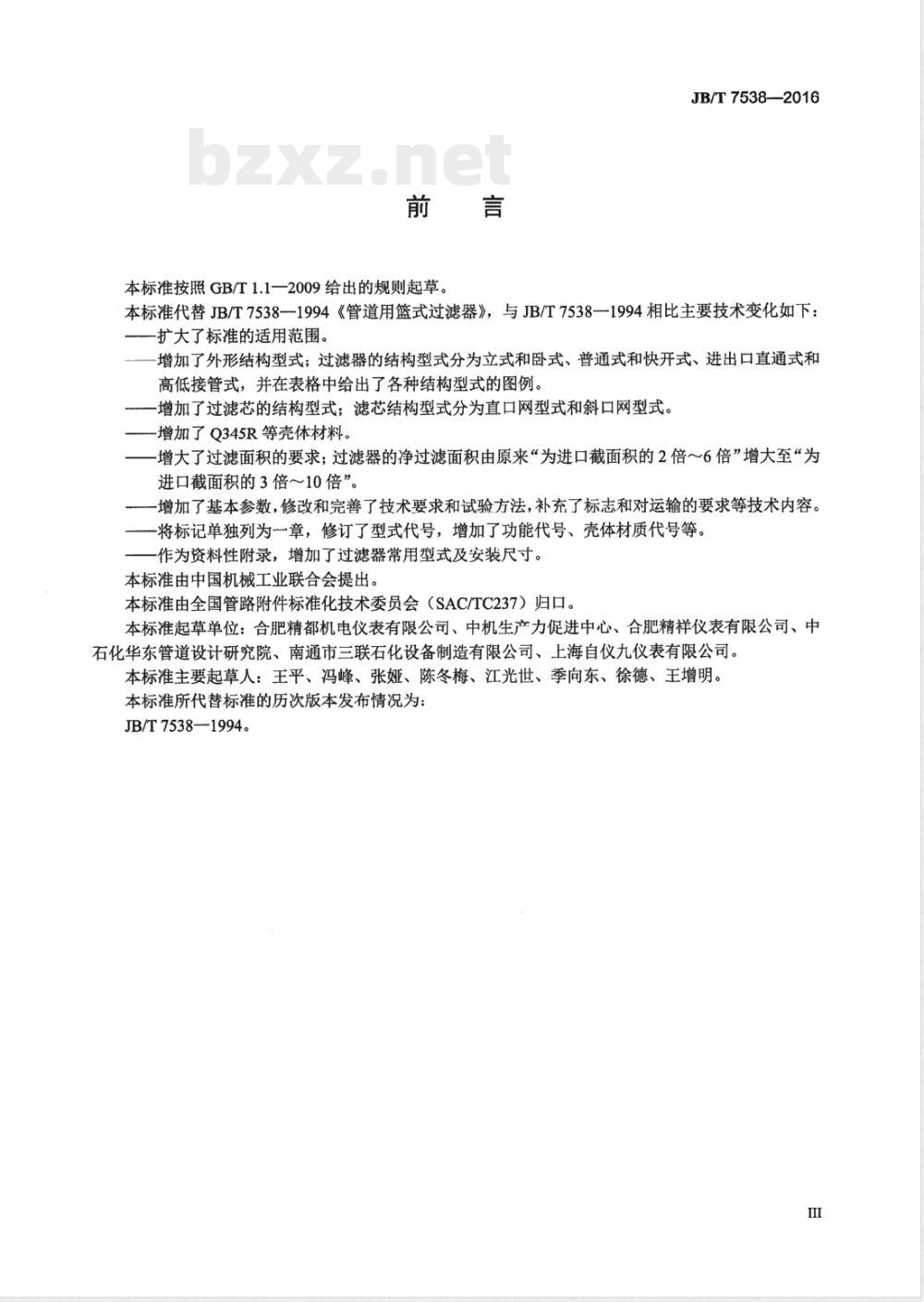

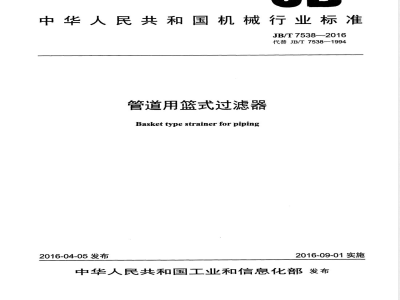

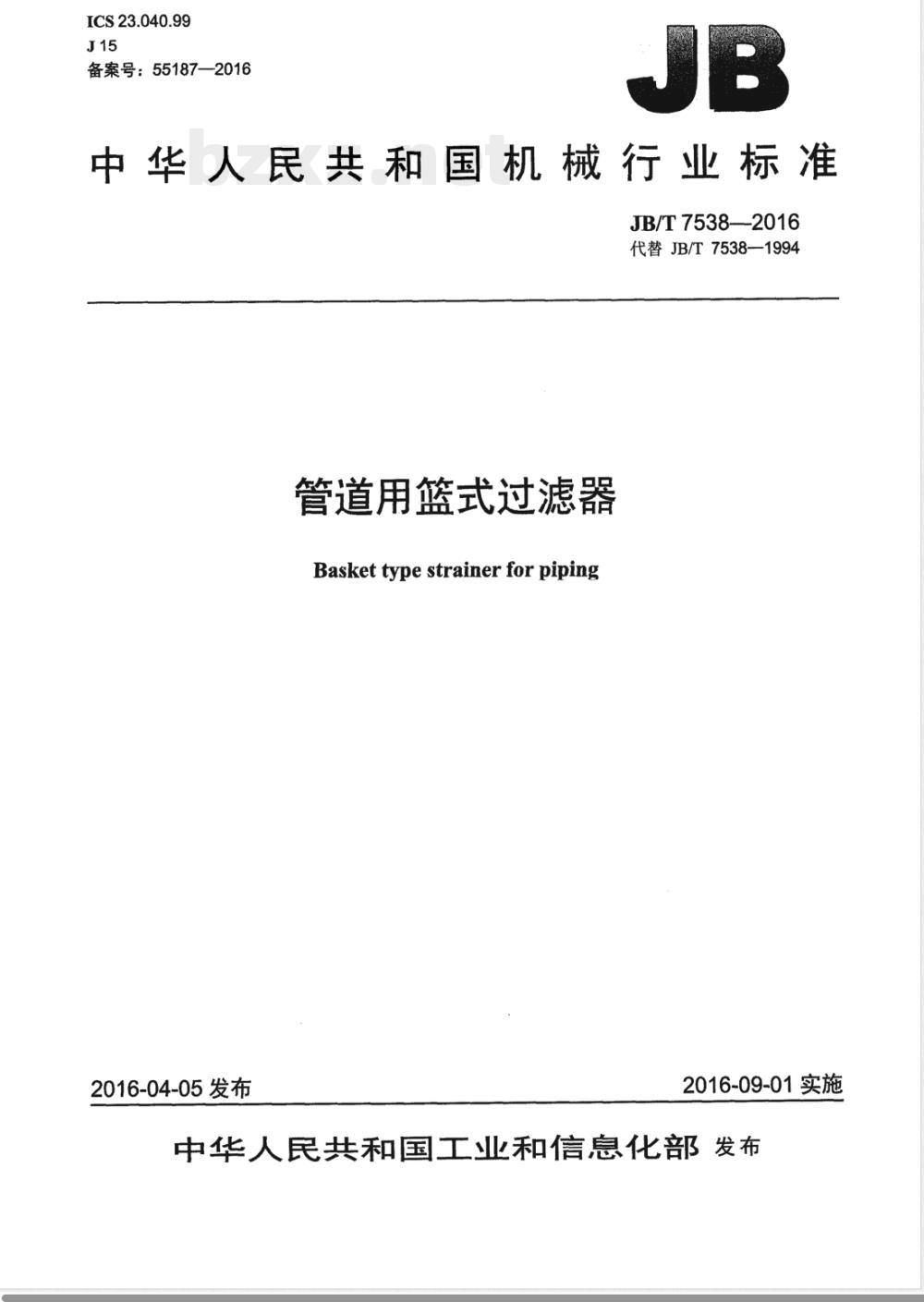

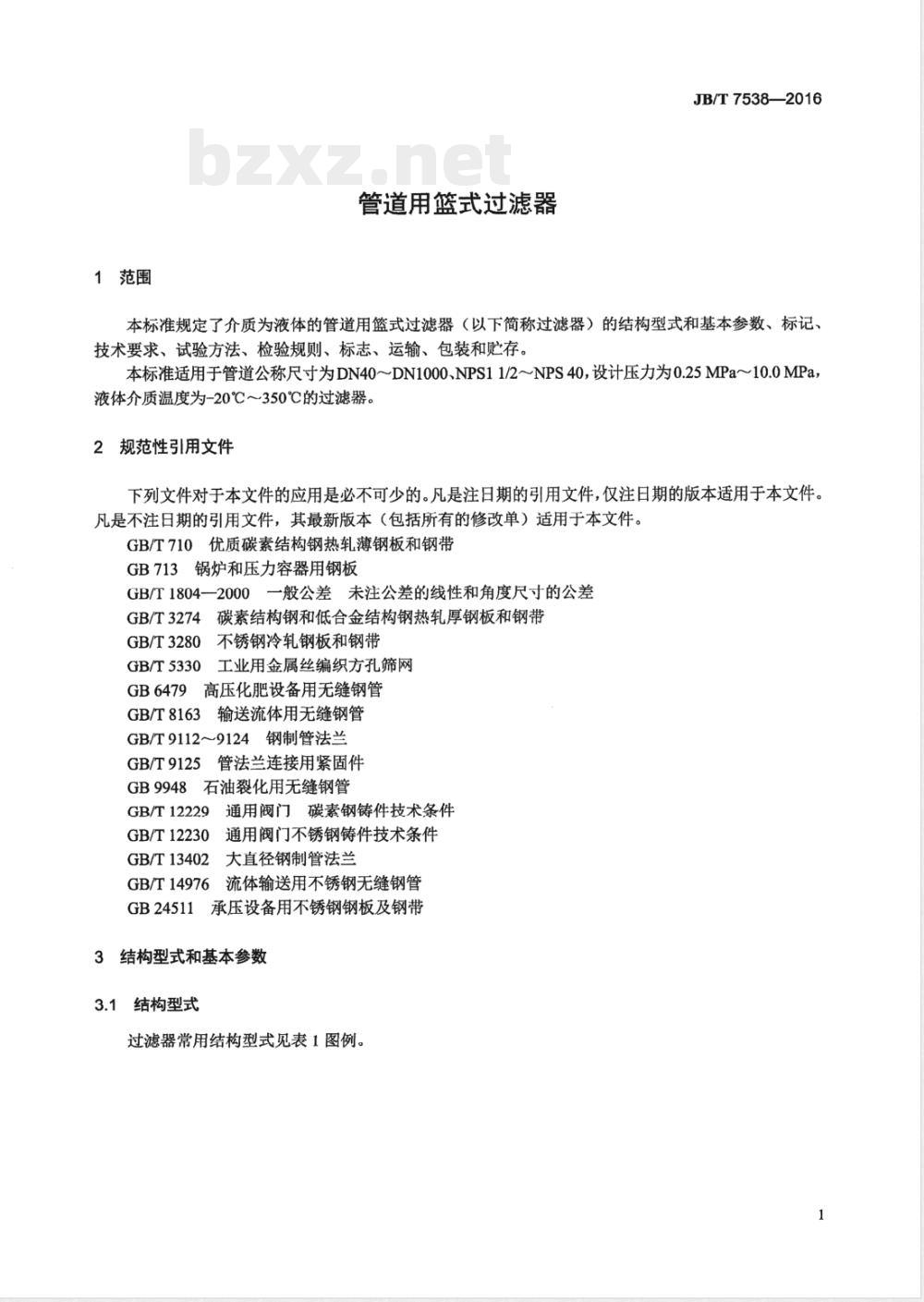

ICS 23.040.99 J15 备案号：55187—2016 中华人民共和国机械行业标准 JB/T7538—2016 代替 JB/T7538—1994 管道用篮式过滤器（Basket type strainer for piping） 2016-04-05 发布 2016-09-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T1.1-2009 给出的规则起草。本标准代替 JB/T7538—1994《管道用篮式过滤器》，与原标准相比，主要技术变化如下：扩大了标准适用范围；增加外形结构型式，分为立式和卧式、普通式和快开式、进出口直通式和高低接管式，并附结构型式图例；增加滤芯结构型式，包括直口网型式和斜口网型式；增加壳体材料，如 Q345R；增大过滤面积要求，由原来进口截面积的2倍～6倍增至3倍～10倍；增加基本参数，完善技术要求和试验方法，补充标志和运输要求；将标记单独列为一章，修订型式代号，增加功能代号和壳体材质代号；附录增加常用型式及安装尺寸。本标准由中国机械工业联合会提出，由全国管路附件标准化技术委员会（SAC/TC237）归口。起草单位：合肥精都机电仪表有限公司、中机生产力促进中心、合肥精样仪表有限公司、中石化华东管道设计研究院、南通市三联石化设备制造有限公司、上海自仪九仪表有限公司。主要起草人：王平、冯峰、张娅、陈冬梅、江光世、季向东、徐德、王增明。历次版本：JB/T7538—1994。1 范围 本标准规定了液体介质管道用篮式过滤器的结构型式和基本参数、标记、技术要求、试验方法、检验规则、标志、运输、包装和贮存。本标准适用于管道公称尺寸DN40～DN1000（NPS1 1/2～NPS40）、设计压力0.25MPa～10.0MPa、液体介质温度-20℃～350℃的过滤器。2 规范性引用文件 下列文件对本标准应用必不可少。注日期的引用文件，仅适用所注日期版本；不注日期的引用文件，其最新版本（包括所有修改单）适用。GB/T710 优质碳素结构钢热轧薄钢板和钢带 GB713 锅炉和压力容器用钢板 GB/T1804-2000 一般公差 未注公差的线性和角度尺寸 GB/T3274 碳素结构钢和低合金结构钢热轧厚钢板和钢带 GB/T3280 工业用金属丝编织方孔筛网 GB/T5330 高压化肥设备用无缝钢管 GB6479 输送流体用无缝钢管 GB/T8163 钢制管 GB/T9112～9124 钢制管法兰 3 结构型式和基本参数 3.1 结构型式 过滤器按安装方式分为立式和卧式，按功能分为普通式和快开式，按进出口方式分为直通式和高低接管式。3.2 基本参数 过滤器公称尺寸DN40～DN1000（NPS1 1/2～NPS40），设计压力0.25MPa～10.0MPa，液体温度-20℃～350℃。4 标记 4.1 标记方法 标记应包括过滤器型号、规格、功能代号、壳体材质及生产单位等。4.2 标记示例 按 JB/T7538-2016 中示例标注。5 技术要求 5.1 材料 壳体、滤芯及附件应符合标准要求，包括可选壳体材料Q345R等。5.2 尺寸及公差 按附录表格规定的尺寸和公差执行。5.3 外观 过滤器表面应无裂纹、毛刺及明显缺陷。5.4 强度 按标准规定进行压力强度试验。5.5 密封性能 应保证密封可靠，不泄漏。5.6 压力损失 过滤器在规定流量下压力损失应符合标准要求。6 试验方法 6.1 材料检查 6.2 尺寸检查 6.3 外观检查 6.4 强度试验 6.5 密封性能试验 6.6 压力损失试验 7 检验规则 7.1 出厂检验 7.2 型式检验 8 标志、运输、包装和贮存 8.1 标志 应标明产品型号、规格、生产单位及批号。8.2 运输、包装 应防潮、防污染，并确保运输安全。8.3 贮存 应干燥、通风，避免腐蚀。附录A（资料性附录） 管道用篮式过滤器常用结构型式及安装尺寸图 A.1 立式直通式过滤器 A.2 立式高低接管式过滤器 A.3 卧式过滤器 表1 过滤器结构型式图例 表2 常用规格不锈钢丝网参数 表3 滤芯净高度与滤芯外径比 表4 壳体推荐材料 表A.1 立式直通式过滤器规格与尺寸 表A.2 立式高低接管式过滤器规格与尺寸 表A.3 卧式过滤器规格与尺寸
