JB/T 1308.17-2011
基本信息
标准号： JB/T 1308.17-2011
中文名称：PN2500超高压阀门和管件 第17部分：异径管
标准类别：其他行业标准
英文名称：PN 2500 ultrahigh pressure valves and fittings —Part 17：Reduced pipes
标准状态：现行
发布日期：2011-05-18
实施日期：2011-08-01
出版语种：简体中文
下载格式：.pdf .zip
标准分类号
标准ICS号：流体系统和通用件>>阀门>>23.060.01阀门综合
中标分类号：机械>>通用零部件>>J16阀门
关联标准
替代情况：替代JB/T 1308.17-1999
出版信息
出版社：机械工业出版社
标准价格：10.0
出版日期：2011-08-01
相关单位信息
起草单位：合肥通用机械研究院、兰州高压阀门有限公司、大连大高阀门有限公司
归口单位：全国阀门标委会
发布部门：中华人民共和国工业和信息化部
标准简介
本标准规定了超高压阀门用异径管形式、尺寸和技术要求。
本标准适用于公称压力PN2500、公称尺寸为DN3~DN25的乙烯、聚乙烯等非腐蚀性介质的锻造钢制阀门的异径管。
标准图片预览
标准内容
ICS23.060.01
备案号：32090—2011
中华人民共和国机械行业标准
JB/T1308.17—2011
代替JB/T1308.17—1999
PN2500超高压阀门和管件
第17部分：异径管
PN2500 ultrahigh pressure valves and fittings-Part17：Reducedpipes
2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布前言，
规范性引用文件
3结构形式及尺寸...
4技术要求，
标记示例.
图1异径管的形式.
表1异径管的尺寸..
力学性能.
JB/T1308.17—2011
JB/T1308.17—2011

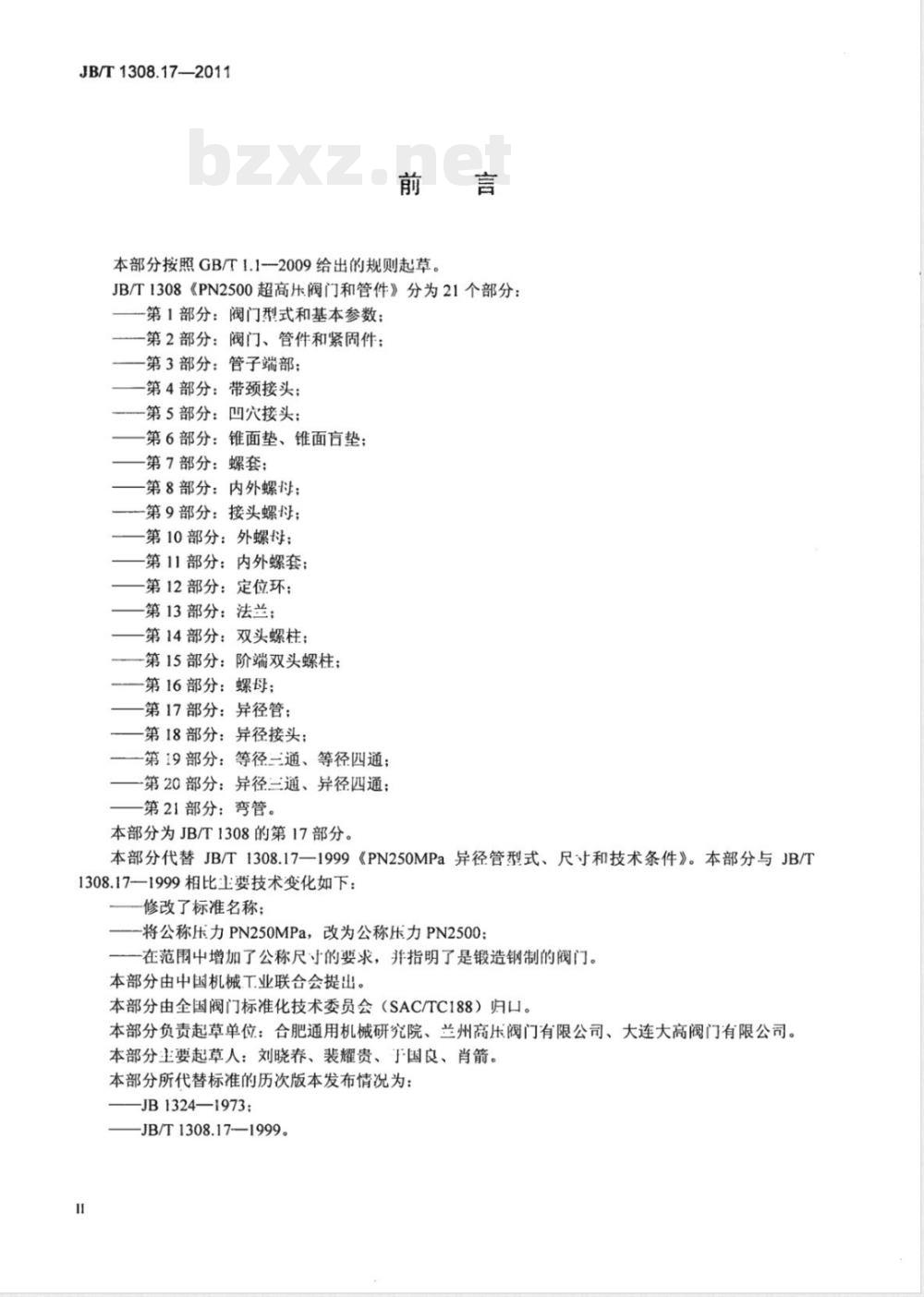

本部分按照GB/T1.12009给出的规则起草。JB/T1308《PN2500超高床阀门和管件》分为21个部分：-第1部分：阀门型式和基本参数；第2部分：阀门、管件和紧固件；第3部分：管子端部：
第4部分：带颈接头；
第5部分：凹穴接头；
第6部分：锥面垫、锥面言垫；
第7部分：螺套；
第8部分：内外螺母：
-第9部分：接头螺母；
第10部分：外螺母；
第11部分：内外螺套；
第12部分：定位环；
第13部分：法兰；
第14部分：双头螺柱；
第15部分：阶端双头螺柱；
第16部分：螺母；
第17部分：异径管：
第18部分：异径接头：
一第19部分：等径二通、等径四通；一第20部分：异径二通、异径四通；第21部分：弯管。
本部分为JB/T1308的第17部分。本部分代替JB/T1308.17一1999《PN250MPa异径管型式、尺寸和技术条件》。本部分与JB/T1308.17—1999相比主要技术变化如下：修改了标准名称；
—一将公称压力PN250MPa，改为公称压力PN2500：一在范围中增加了公称尺寸的要求，并指明了是锻造钢制的阀门。本部分由中国机械工业联合会提出。本部分由全国阀门标准化技术委员会（SAC/TC188）归口。本部分负责起草单位：合肥通用机械研究院、兰州高压阀门有限公司、大连大高阀门有限公司。本部分主要起草人：刘晓春、装耀贵、于国良、肖箭。本部分所代替标准的历次版本发布情况为：JB1324—1973;
JB/T1308.17—1999。
1范围
PN2500超高压阀门和管件
第17部分：异径管
JB/T1308的本部分规定了超高压阀门用异径管的形式、尺寸和技术要求。JB/T1308.172011
本部分适用于公称压力PN2500，公称尺寸为DN3～DN25，介质为乙烯、聚乙烯等非腐蚀性介质的锻造钢制阀门的异径管。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1220不锈钢棒
JB/T1308.2PN2500超高压阀门和管件第2部分：阀门、管件和紧固件JB/T1308.3PN2500超高压阀门和管件第3部分：管子端部3结构形式及尺寸

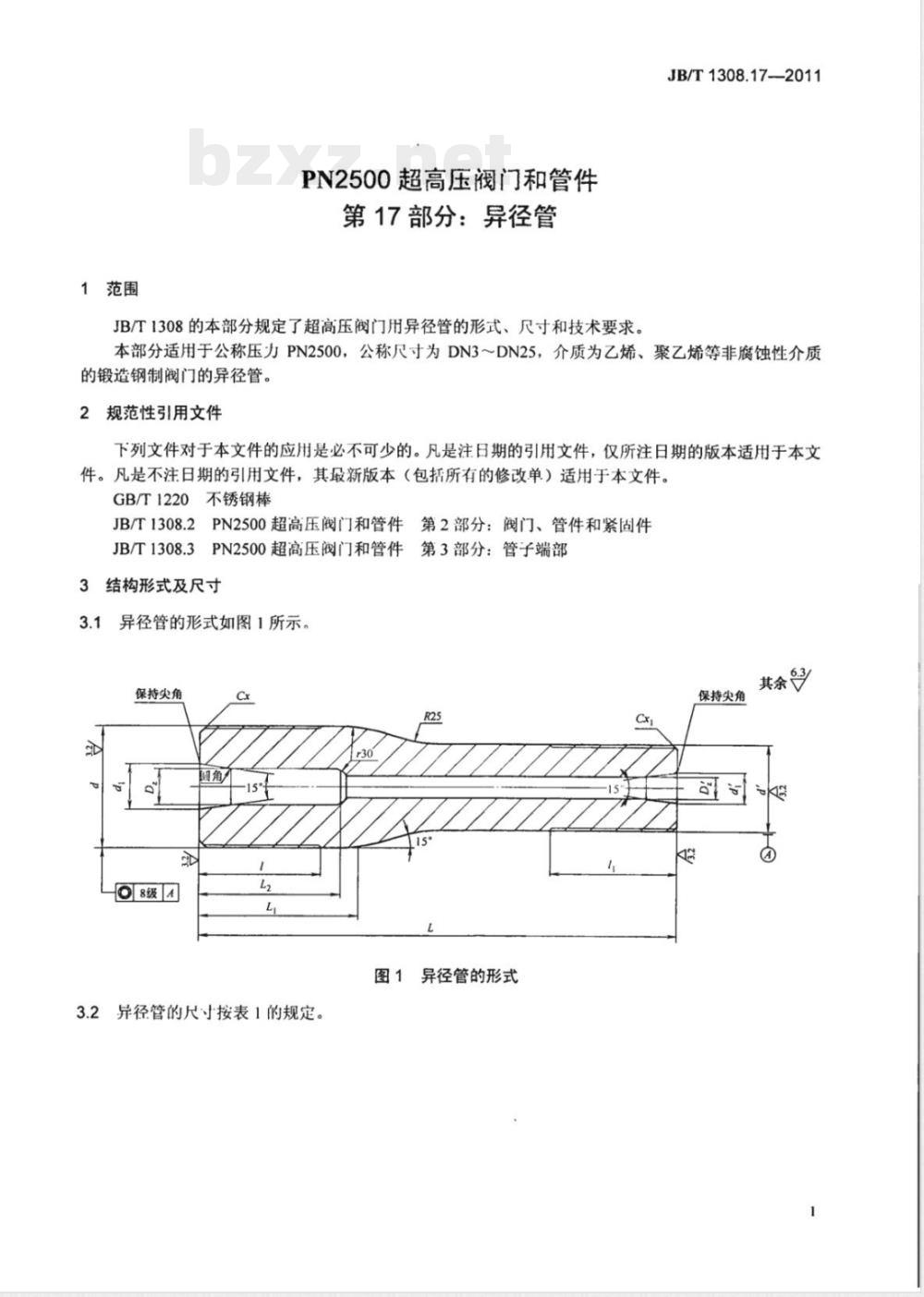

3.1异径管的形式如图1所示。
保持尖角
3.2异径管的尺寸按表1的规定。R25
图1异径管的形式
保持尖角
JB/T1308.17-2011
15×10
20×15
25×15
25×20
螺纹代号
M14×1.5-LH
M20×1.5-LH
M33×2-LH
M48X2-LH
M60X3-LH
4技术要求
螺纹代号
d' -6g
M33×2-LH
M48×2-LH

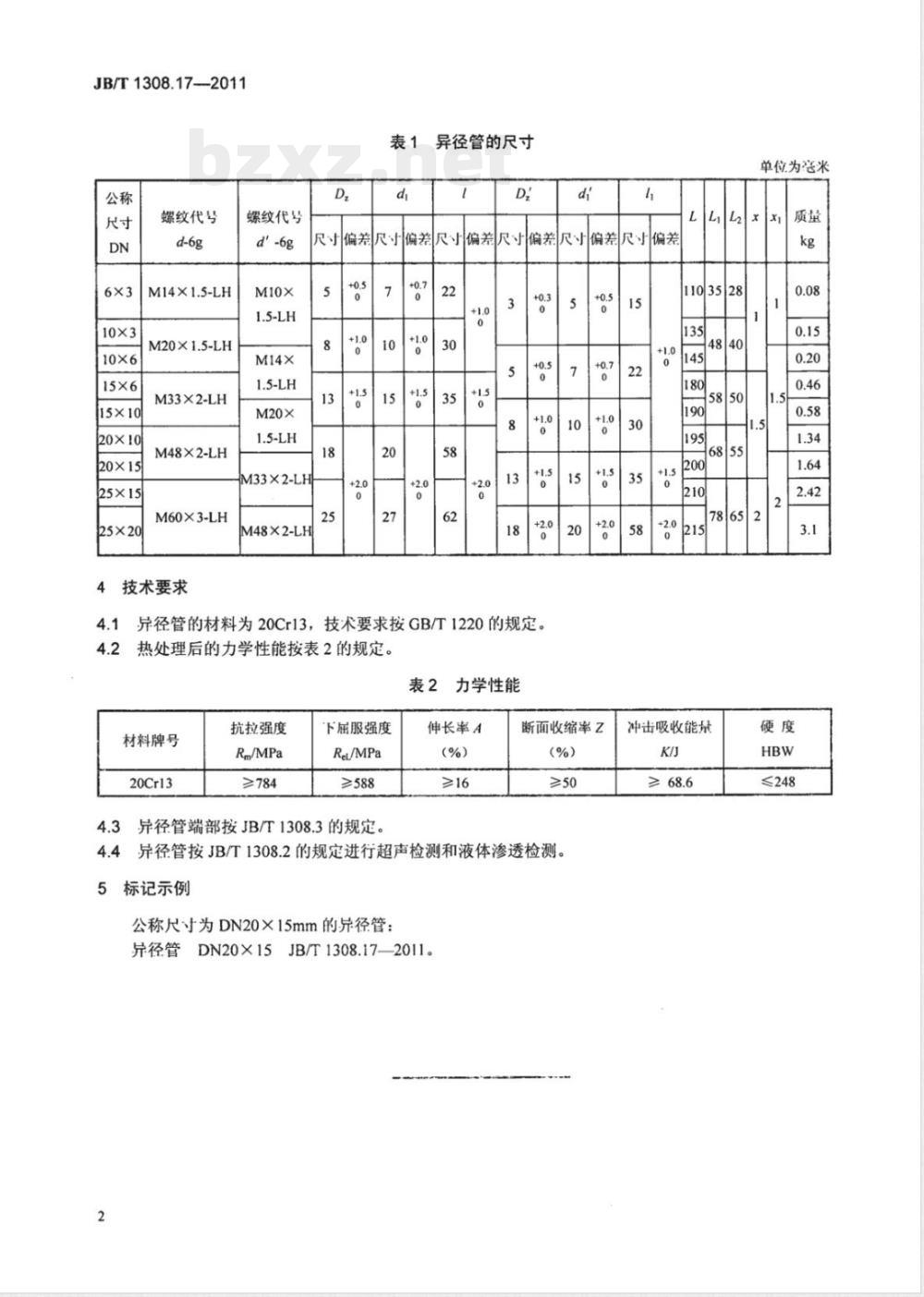

异径管的尺寸
尺寸偏差尺寸
偏差尺寸偏差尺寸
尺偏差尺寸偏差
异径管的材料为20Cr13，技术要求按GB/T1220的规定。4.1
热处理后的力学性能按表2的规定。表2力学性能
材料牌号
20Cr13
抗拉强度
Rm/MPa
≥784
下屈服强度
ReL/MPa
≥588
4.3异径管端部按JB/T1308.3的规定。伸长率A
≥>16
断面收缩率Z
4.4、异径管按JB/T1308.2的规定进行超声检测和液体渗透检测。5标记示例
公称尺寸为DN20×15mm的异径管：径管DN20×15JB/T1308.17—2011。2
1103528
冲击吸收能量
单位为毫米www.bzxz.net
≤248
中华人民共和国
机械行业标准
PN2500超高压阀门和管件
第17部分：异径管
JB/T1308.17—2011
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.25印张·8千字2011年11月第1版第1次印刷
书号：15111·10220
网址：http：//www.cmpbook.com编辑部电话：
（010）88379778
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
