本标准规定了超高压阀门用异径接头形式、尺寸和技术要求。 本标准适用于公称压力PN2500、公称尺寸为DN3~DN15的乙烯、聚乙烯等非腐蚀性介质的锻造钢制阀门的异径接头。

ICS23.060.01
备案号：32091—2011

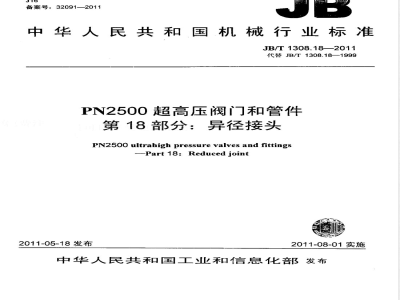

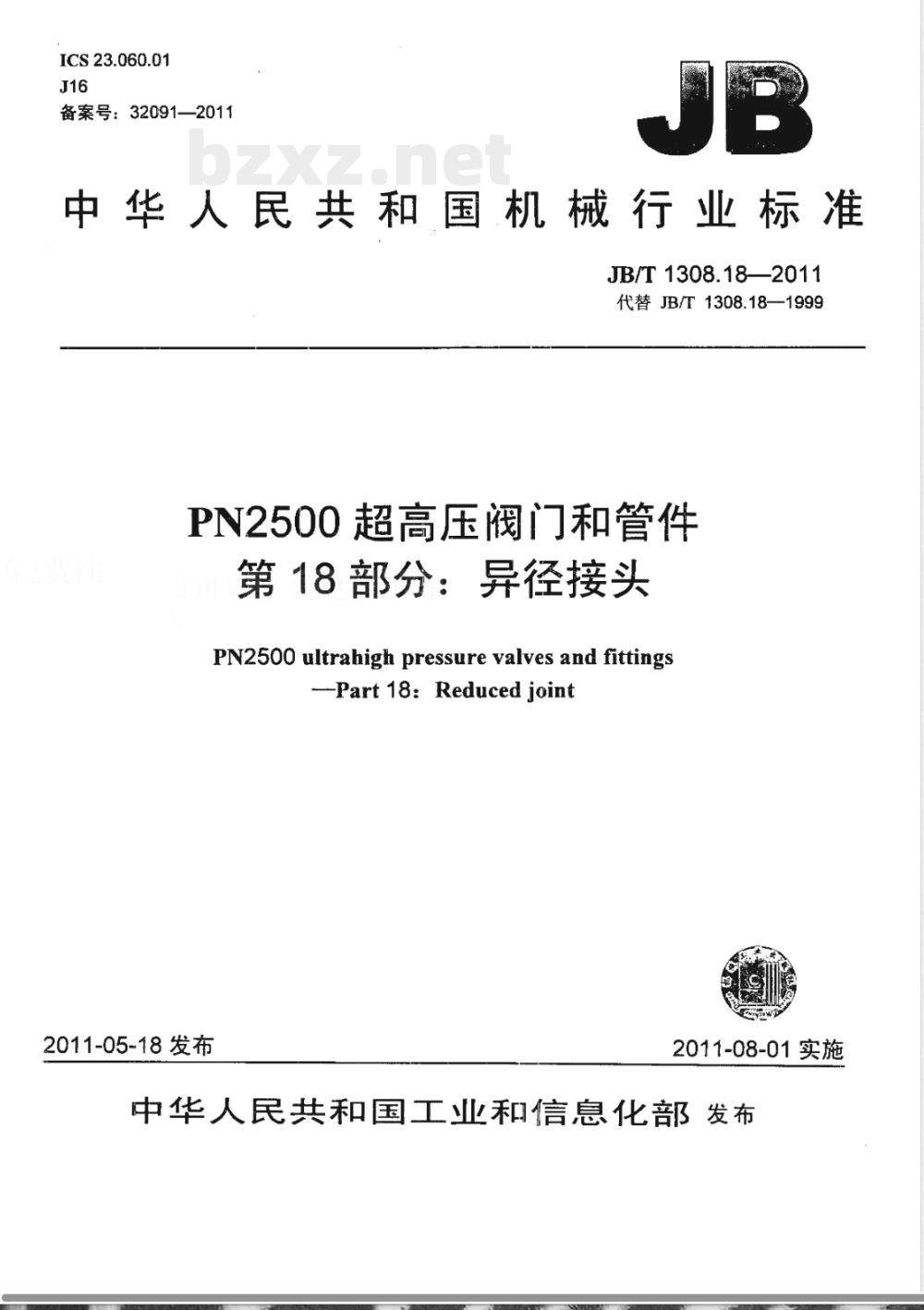

中华人民共和国机械行业标准
JB/T 1308.18—2011
代替JB/F1308.18—1999
PN2500超高压阀门和管件
第18部分：异径接头
PN2500 ultrahigh pressure valves and fittingsPart 18: Reduced joint
2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布前言.

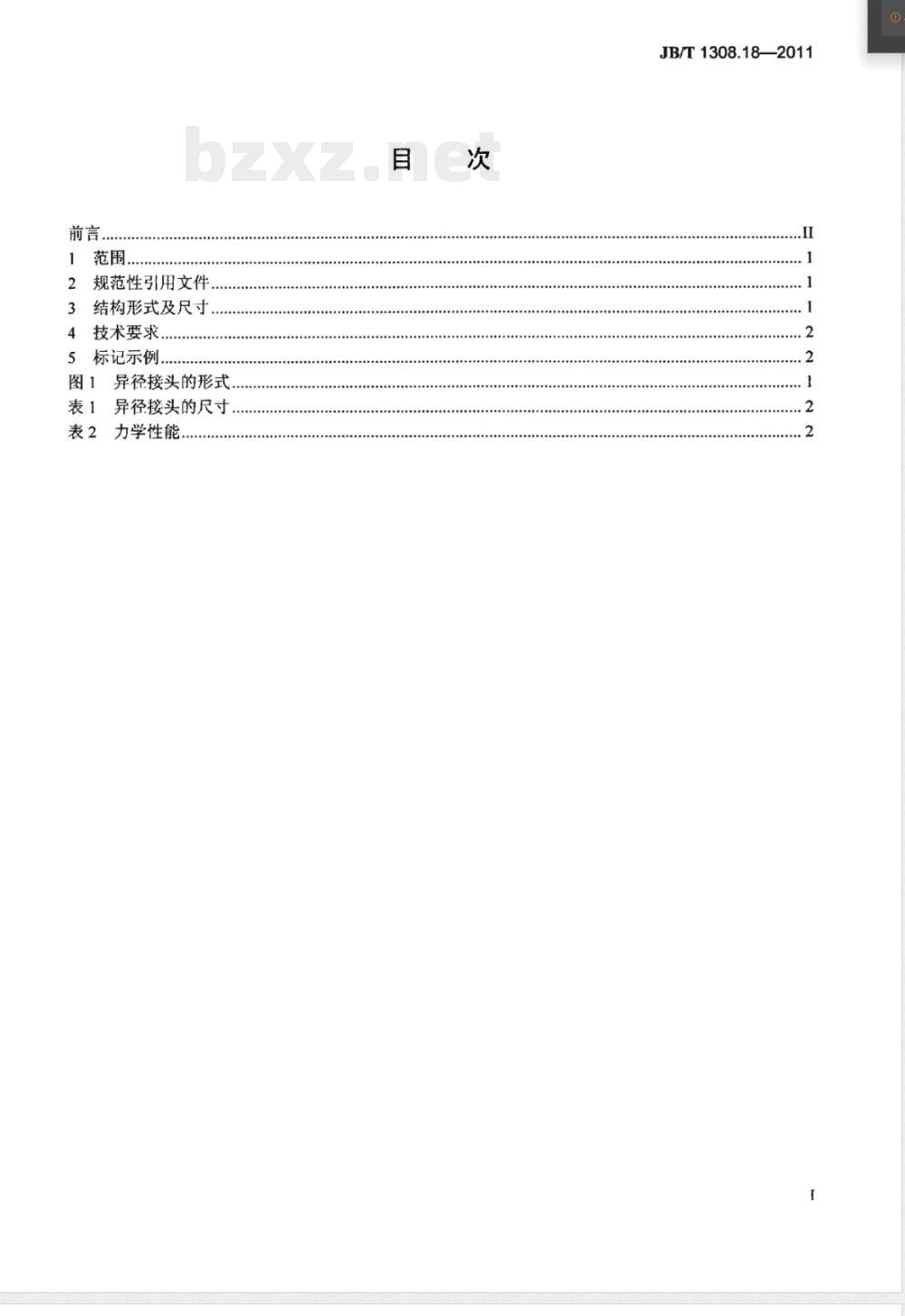

2规范性引用文件..www.bzxz.net
3结构形式及尺寸..
4技术要求..
5标记示例.
图1异径接头的形式
表1异径接头的尺寸.
表2力学性能．
JB/T1308.18—2011
....................
JB/T1308.18—2011

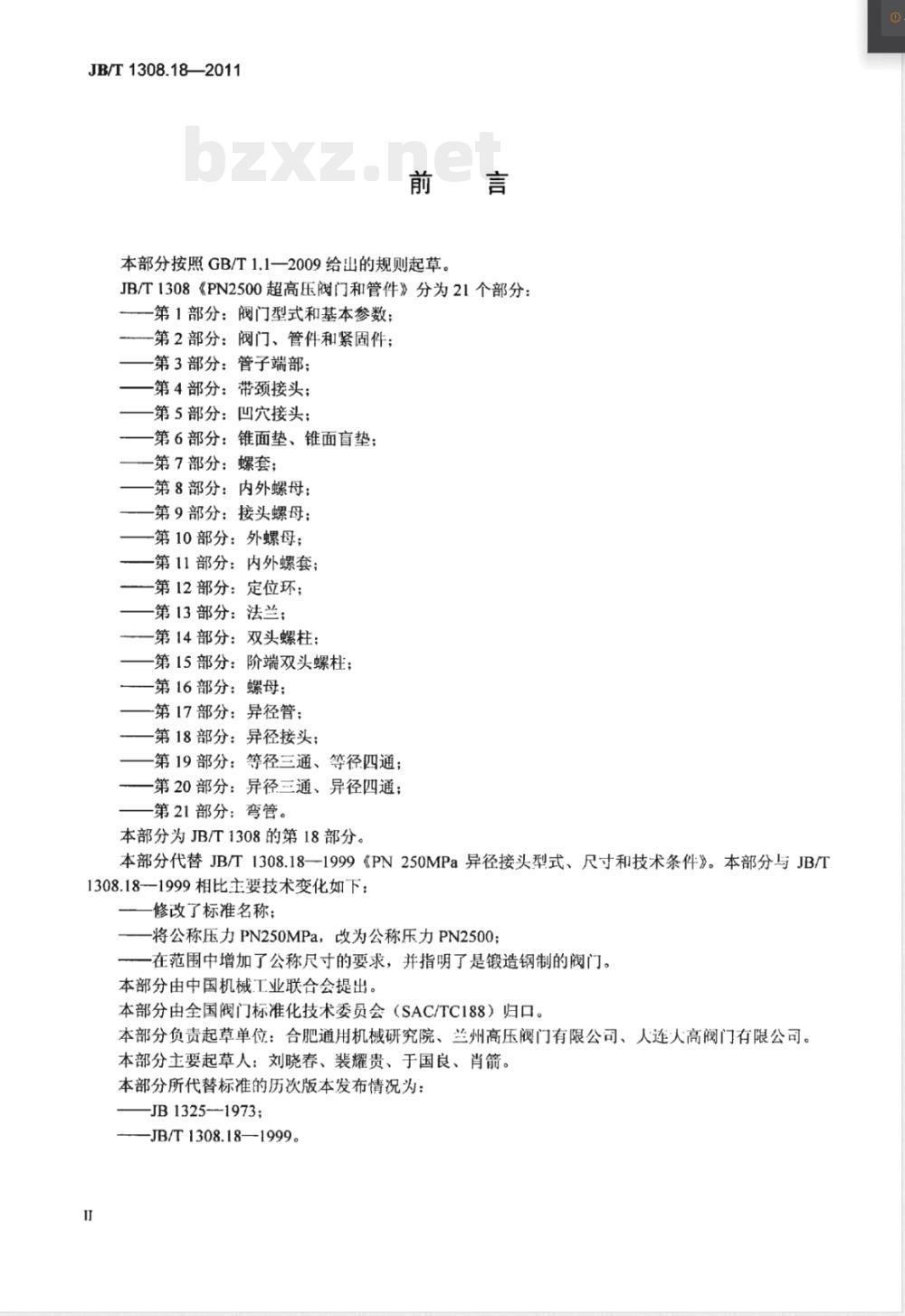

本部分按照GB/T1.1一2009给出的规则起草。JB/T1308《PN2500超高压阀门和管件》分为21个部分：第1部分：阀门型式和基本参数；一第2部分：阀门、管件和紧固件；第3部分：管子端部；
第4部分：带颈接头；
第5部分：凹穴接头；
第6部分：锥面垫、锥面盲垫：
第7部分：螺套；
第8部分：内外螺母：
第9部分：接头螺母；
-第10部分：外螺母；
第11部分：内外螺套；
一第12部分：定位环；
第13部分：法兰；
第14部分：双头螺柱：
第15部分：阶端双头螺柱；
第16部分：螺母；
第17部分：异径管；
第18部分：异径接头；
第19部分：等径三通、等径四通；第20部分：异径三通、异径四通；第21部分：弯管。
本部分为JB/T1308的第18部分。本部分代替JB/T1308.18-1999《PN250MPa异径接头型式、尺寸和技术条件》。本部分与JB/T1308.18--1999相比主要技术变化如下：修改了标准名称；
将公称压力PN250MPa，改为公称压力PN2500；在范围中增加了公称尺寸的要求，并指明了是锻造钢制的阀门。本部分由中国机械工业联合会提出。本部分由全国阀门标准化技术委员会（SAC/TC188）归口。本部分负责起草单位：合肥通用机械研究院、兰州高压阀门有限公司、人连人高阀门有限公司。本部分主要起草人：刘晓春、裴耀贵、于国良、肖箭。本部分所代替标准的历次版本发布情况为：JB1325-1973;
-JB/T1308.18—1999。
1范围
PN2500超高压阀门和管件
第18部分：异径接头
JBT1308的本部分规定了超高压阀门用异径接头的形式、尺寸和技术要求。JB/T1308.18—2011
本部分适用于公称压力PN2500；公称尺寸为DN3～DN15，介质为乙烯、聚乙烯等非腐蚀性介质的锻造钢制阀门的异径接头。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。JB/T1308.2PN2500超高压阀门和管件第2部分：阀门、管件和紧固件JB/T1308.4PN2500超高压阀门和管件第4部分：带颈接头3结构形式及尺寸

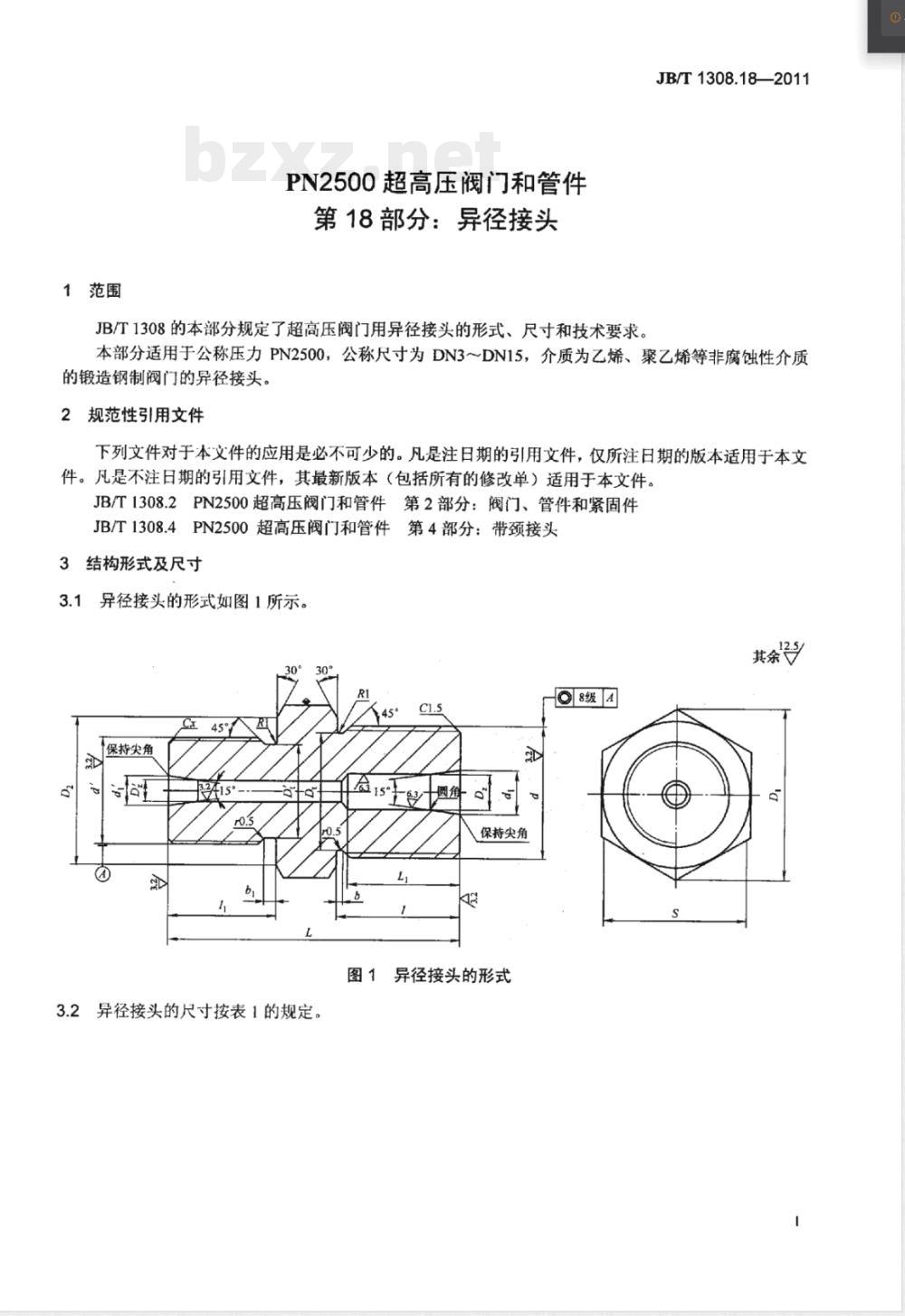

3.1异径接头的形式如图1所示。其余
保持尖角
保持尖角
图1异径接头的形式
3.2异径接头的尺寸按表1的规定。8级4
JB/T1308.18-2011
公称尺寸
15×10
公称尺寸
15×10
螺纹代号
M24×2-6g
M33×2-6g
M48X2-6g
技术要求
螺纹代号
M20×1.5-6g
M24×2-6g
M48×2-6g
异径接头的材料为33CrNi3MoA。表1异径接头的尺寸
热处理后的力学性能按表2的规定。偏差
表2力学性能
材料牌号
33CrNi3MoA
抗拉强度
Rm/MPa
≥882
下屈服强度
ReL/MPa
≥735
异径接头端部按JB/T1308.4的规定。4.3
伸长率
断面收缩率
冲击吸收能量
单位为毫米
269321
4.4异径接头按JB/T1308.2的规定进行超声检测和磁粉检测。4.5每个异径接头应在外表面（图中标←处）用钢印打上印记，印记内容：JB/T1308.18规格/批号。5标记示例
公称尺寸DN10×6mm的异径接头：异径接头DN10×6JB/T1308.18-2011。2
