JB/T 1308.21-2011
基本信息
标准号： JB/T 1308.21-2011
中文名称：PN2500超高压阀门和管件 第21部分：弯管
标准类别：其他行业标准
英文名称：PN 2500 ultrahigh pressure valves and fittings —Part 21：Elbows
标准状态：现行
发布日期：2011-05-18
实施日期：2011-08-01
出版语种：简体中文
下载格式：.pdf .zip
标准分类号
标准ICS号：流体系统和通用件>>阀门>>23.060.01阀门综合
中标分类号：机械>>通用零部件>>J16阀门
关联标准
替代情况：替代JB/T 1308.21-1999
出版信息
出版社：机械工业出版社
标准价格：10.0
出版日期：2011-08-01
相关单位信息
起草单位：合肥通用机械研究院、兰州高压阀门有限公司、大连大高阀门有限公司
归口单位：全国阀门标委会
发布部门：中华人民共和国工业和信息化部
标准简介
本标准规定了超高压阀门用弯管形式、尺寸和技术要求。
本标准适用于公称压力PN2500、公称尺寸为DN3~DN25的乙烯、聚乙烯等非腐蚀性介质的锻造钢制阀门的弯管。
标准图片预览
标准内容

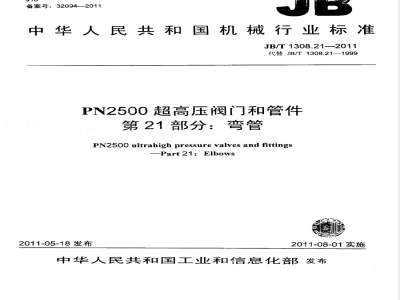

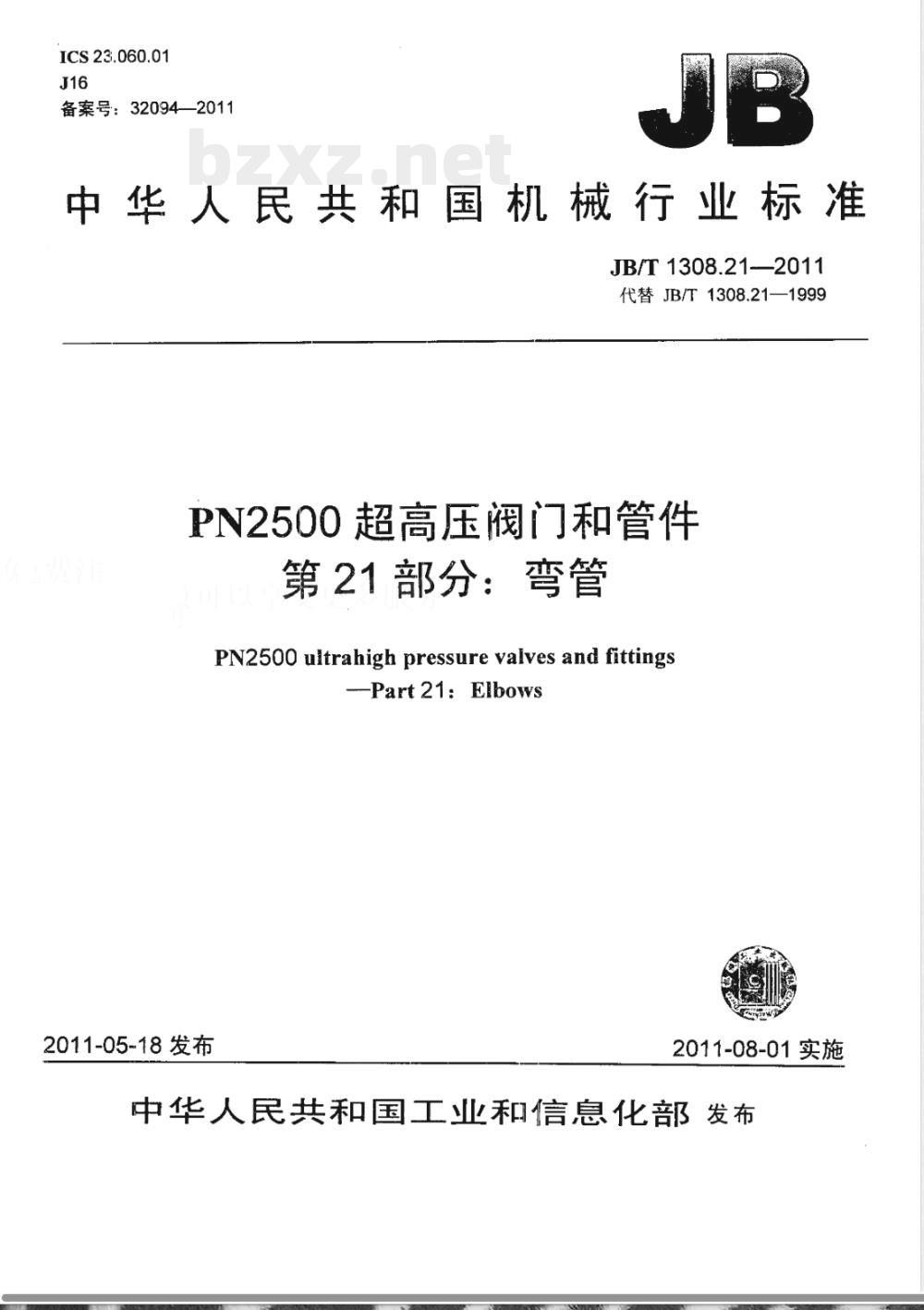

ICS 23.060.01
备案号：32094—2011
中华人民共和国机械行业标准
JB/T1308.21—2011
代替JB/T1308.21—1999
PN2500超高压阀门和管件
第21部分：弯管
PN2500 ulitrahigh pressure valves and fittings-Part21：Elbows
2011-05-18发布
2011-08-01实施

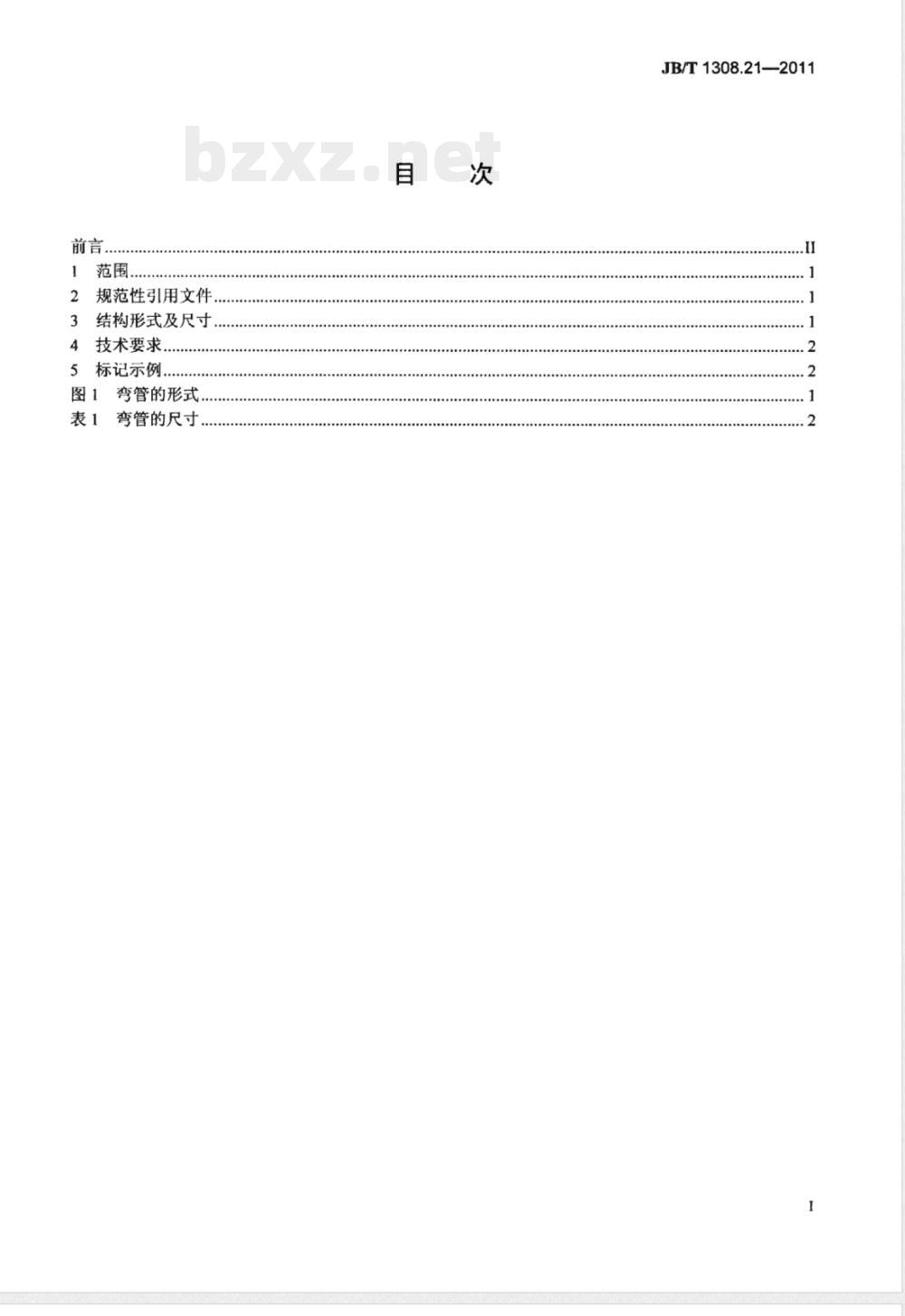

中华人民共和国工业和信息化部发布前言，
规范性引用文件.
结构形式及尺寸
技术要求
标记示例
图1弯管的形式.
弯管的尺寸.
JB/T1308.21—2011
JB/T1308.21—2011

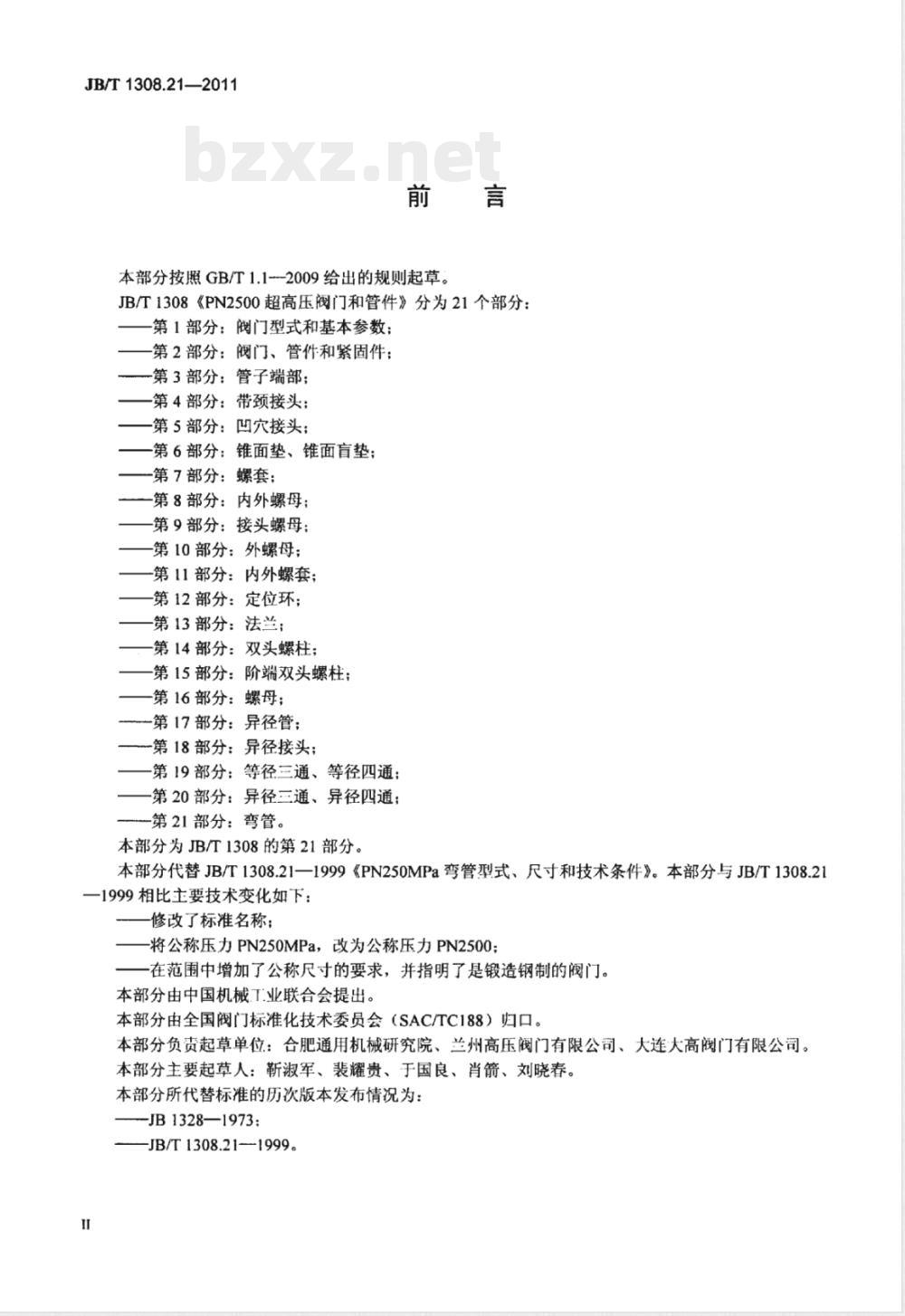

本部分按照GB/T1.1-2009给出的规则起草。JB/T1308《PN2500超高压阀门和管件》分为21个部分：第1部分：阀门型式和基本参数；第2部分：阀门、管件和紧固件：第3部分：管子端部；
第4部分：带颈接头；
第5部分：凹穴接头；
第6部分：锥面垫、锥面盲垫；
第7部分：螺套：
第8部分：内外螺母：
第9部分：接头螺母：
第10部分：外螺母；
-第11部分：内外螺套；
第12部分：定位环；
第13部分：法兰；
第14部分：双头螺柱；
第15部分：阶端双头螺柱；
第16部分：螺母；
第17部分：异径管；
第18部分：异径接头；
第19部分：等径三通、等径四通；第20部分：异径三通、异径四通；一第21部分：弯管。
本部分为JB/T1308的第21部分。本部分代替JB/T1308.21一1999《PN250MPa弯管型式、尺寸和技术条件》。本部分与JB/T1308.21一1999相比主要技术变化如下：修改了标准名称：
一将公称压力PN250MPa，改为公称压力PN2500；一在范围中增加了公称尺寸的要求，并指明了是锻造钢制的阀门。本部分由中国机械工业联合会提出。本部分由全国阀门标准化技术委员会（SAC/TC188）归口。本部分负责起草单位：合肥通用机械研究院、兰州高压阀门有限公司、大连大高阀门有限公司。本部分主要起草人：靳淑军、裴耀贵、于国良、肖箭、刘晓春。本部分所代替标准的历次版本发布情况为：JB1328—1973:
JB/T1308.21—1999。
1范围
PN2500超高压阀门和管件
第21部分：弯管
JB/T1308的本部分规定了超高压阀门用弯管的形式、尺寸和技术要求。JB/T1308.21—2011
本部分适用于公称压力PN2500，公称尺寸为DN3～DN25，介质为乙烯、聚乙烯等非腐蚀性介质的锻造钢制阀门的弯管。bZxz.net
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注H期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T8163输送流体用无缝钢管
JB/T1308.3PN2500超高压阀门和管件第3部分：管子端部3结构形式及尺寸

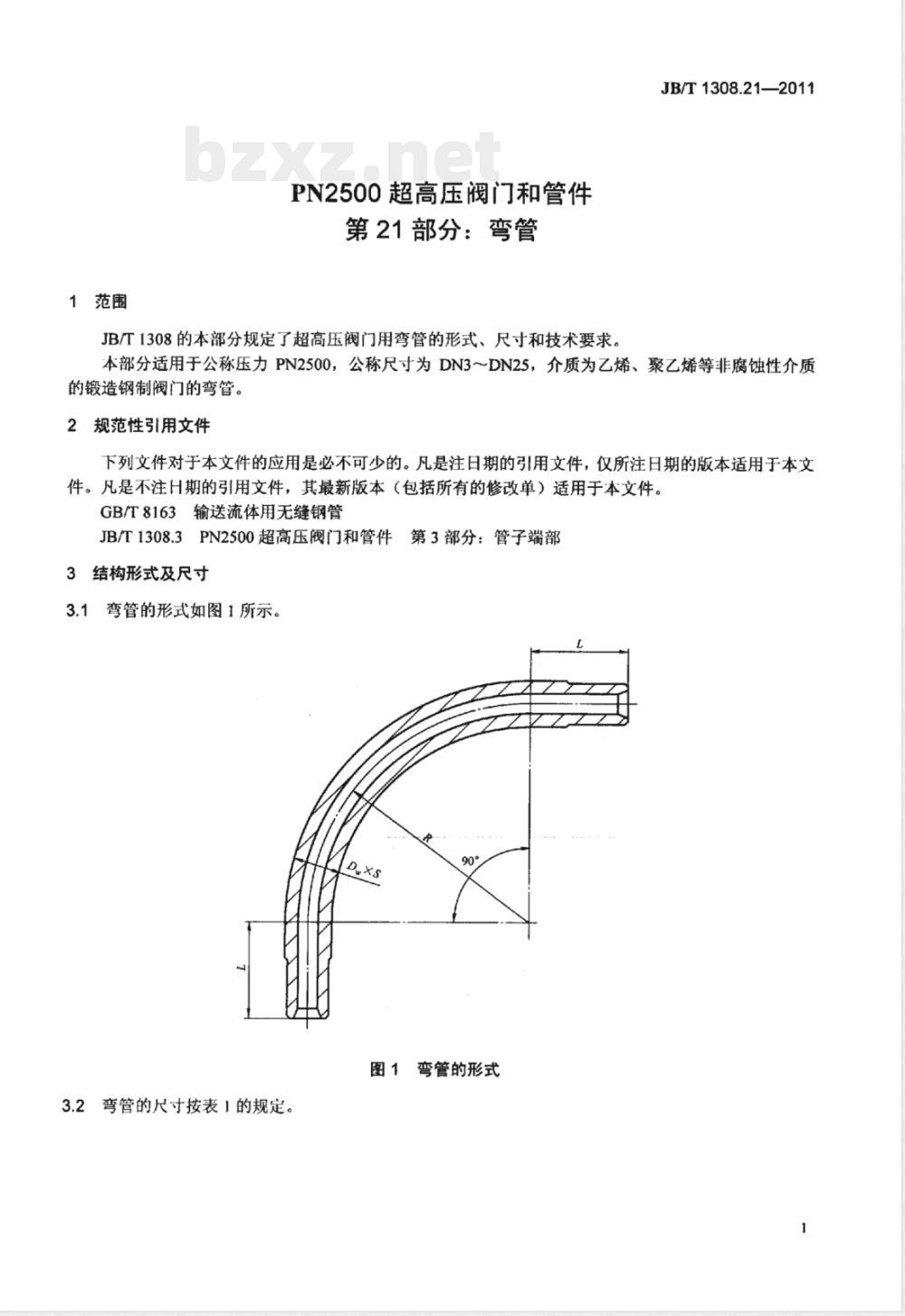

3.1弯管的形式如图1所示。
图1弯管的形式

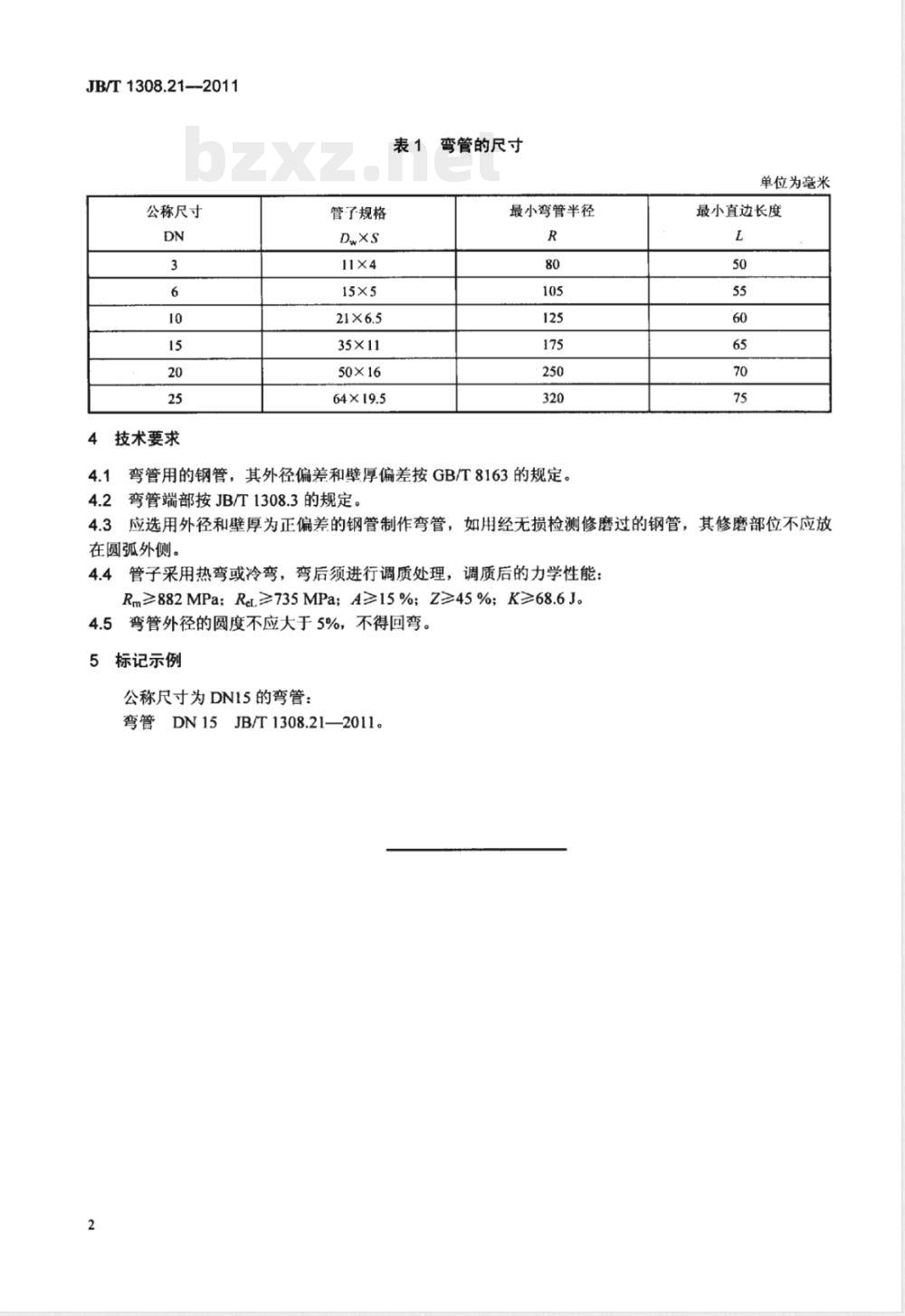

3.2弯管的尺寸按表1的规定。
JB/T1308.21—2011
公称尺寸
技术要求
管子规格
35×11
50×16
表1弯管的尺寸
最小弯管半径
弯管用的钢管，其外径偏差和壁厚偏差按GB/T8163的规定。弯管端部按JB/T1308.3的规定。单位为毫米
最小直边长度
3应选用外径和壁厚为正偏差的钢管制作弯管，如用经无损检测修磨过的钢管，其修磨部位不应放4.3
在圆弧外侧。
4.4管子采用热弯或冷弯，弯后须进行调质处理，调质后的力学性能：Rm≥882MPa；ReL≥735MPa；A≥15%；Z≥45%；K≥68.6J。弯管外径的圆度不应大于5%，不得回弯。4.5
5标记示例
公称尺寸为DN15的弯管：
弯管DN15
JB/T1308.21—2011。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
