本标准规定了超高压阀门用带颈接头形式、尺寸和技术要求。 本标准适用于公称压力PN2500、公称尺寸为DN3~DN25的乙烯、聚乙烯等非腐蚀性介质的锻造钢制阀门的带颈接头。

ICS23.060.01
备案号：32077—2011

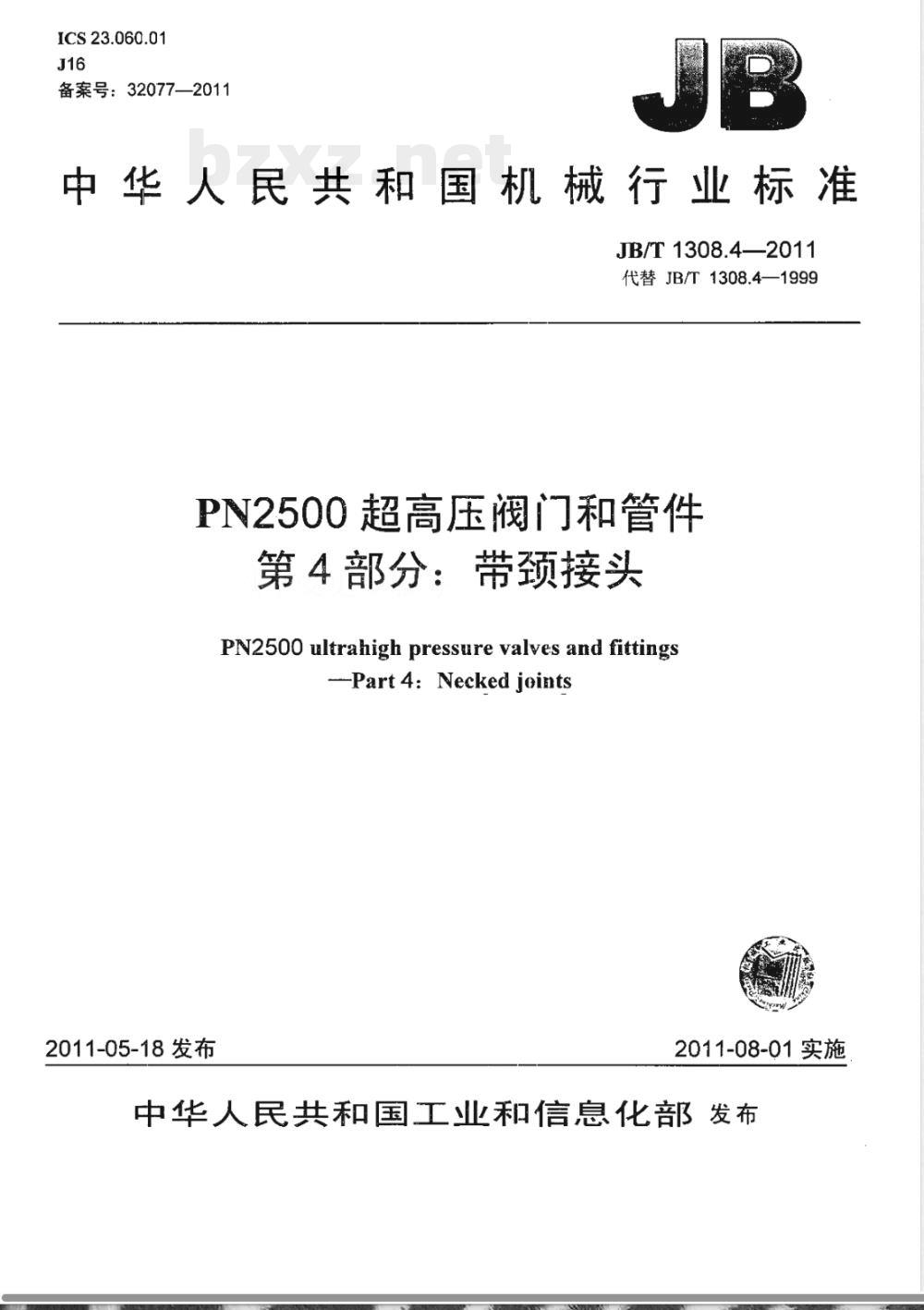

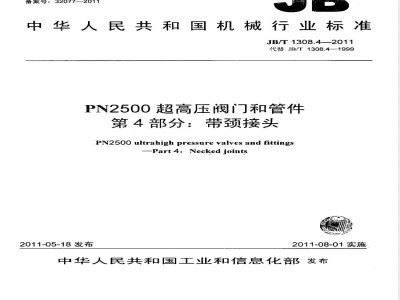

中华人民共和国机械行业标准
JB/T1308.4—2011
代替JB/T1308.4—1999
PN2500超高压阀门和管件
第4部分：带颈接头
PN2500 ultrahigh pressure valves and fittings-Part 4: Necked joints
2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布前言

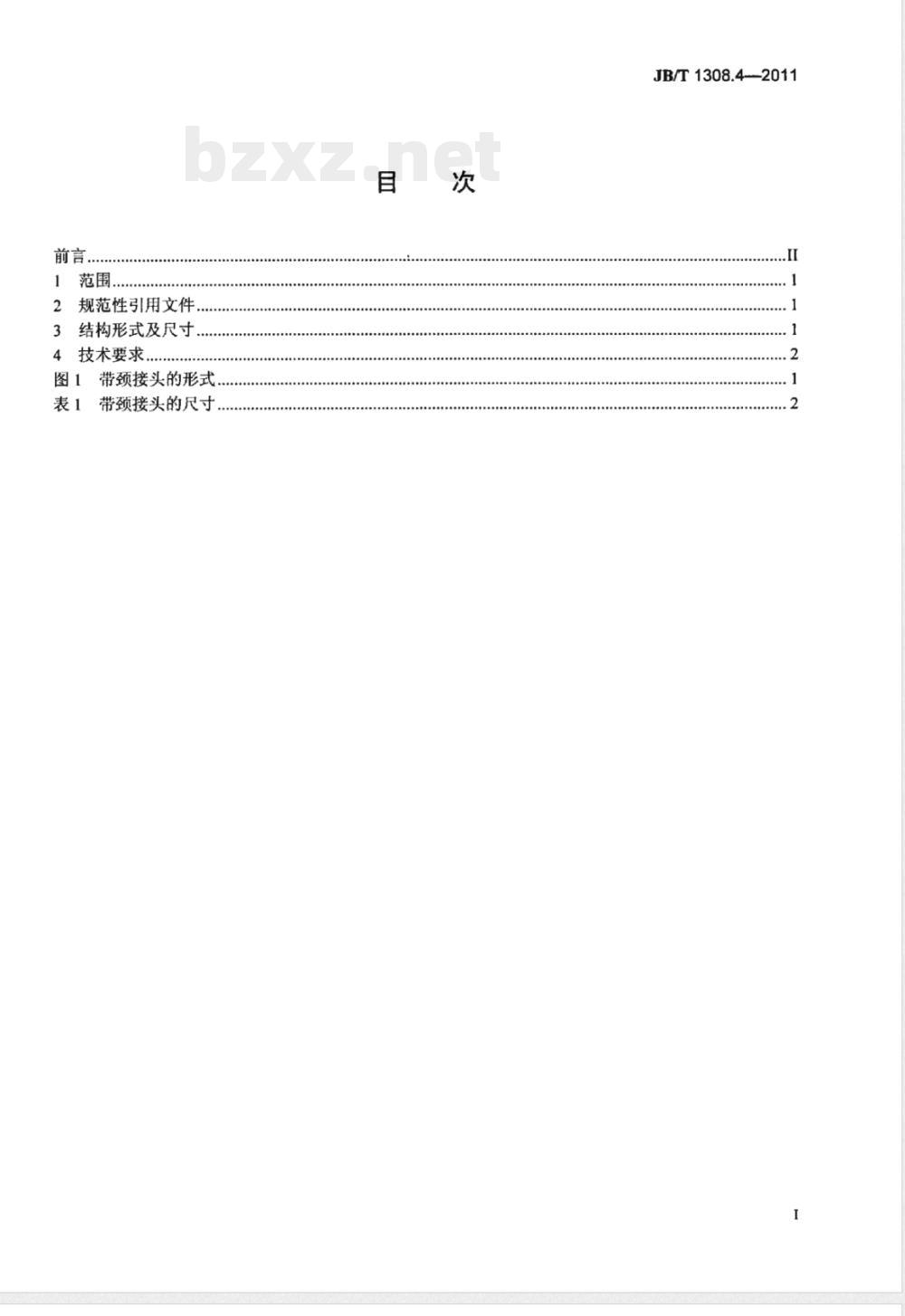

.....0.0......00...
规范性引用文件..…
3结构形式及尺寸...
4技术要求..
带颈接头的形式
带颈接头的尺寸。
JB/T1308.4-2011
JB/T1308.4—2011

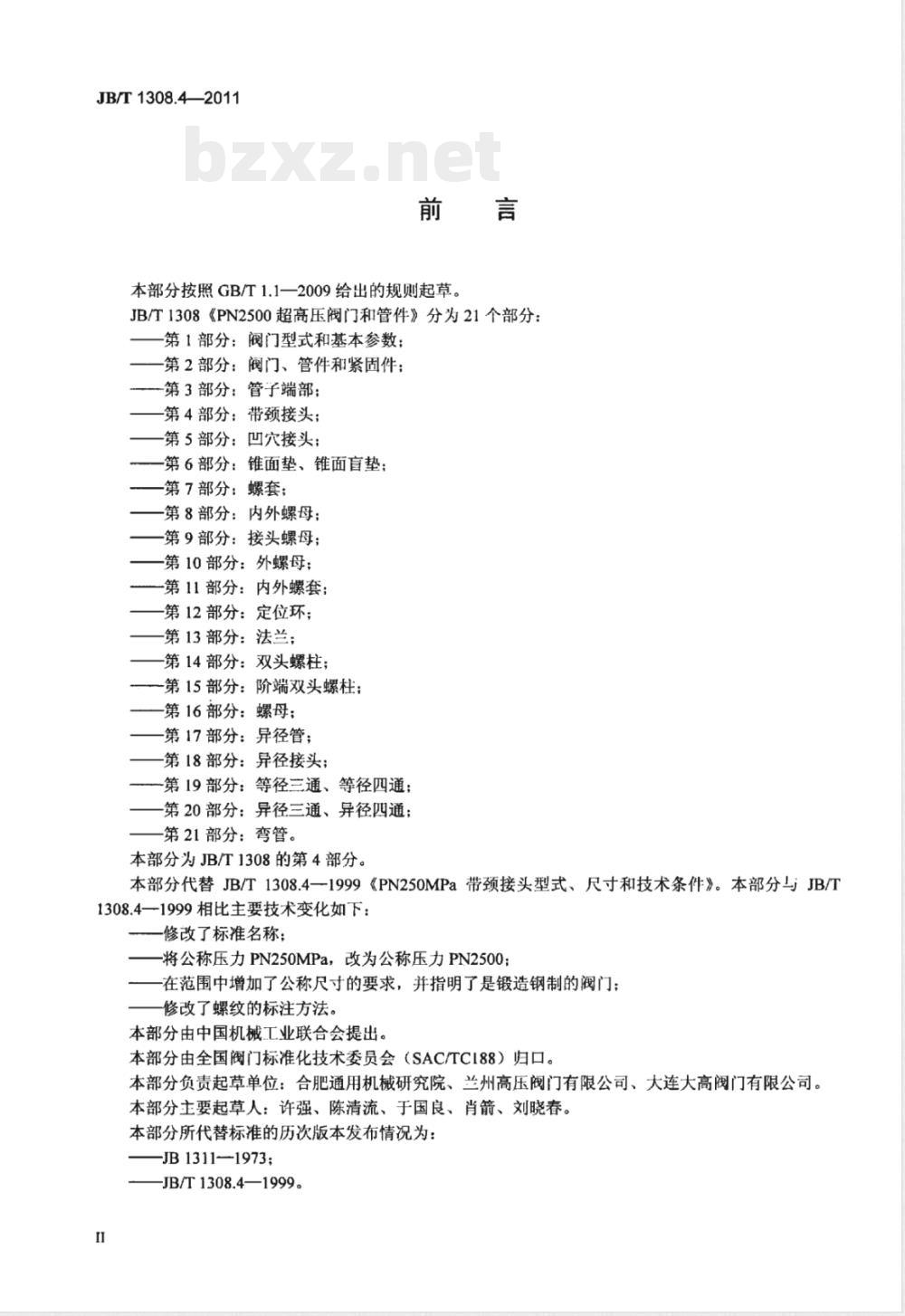

本部分按照GB/T1.1一2009给出的规则起草。JB/T1308《PN2500超高压阀门和管件》分为21个部分：第1部分：阀门型式和基本参数；第2部分：阀门、管件和紧固件；第3部分：管子端部；
第4部分：带颈接头；
第5部分：凹穴接头；
第6部分：锥面垫、锥面盲垫：
第7部分：螺套；
第8部分：内外螺母；
第9部分：接头螺母；
第10部分：外螺母；
-第11部分：内外螺套；
第12部分：定位环；
第13部分：法兰；
第14部分：双头螺柱；
一第15部分：阶端双头螺柱；
第16部分：螺母；
第17部分：异径管；
第18部分：异径接头；
第19部分：等径三通、等径四通；第20部分：异径三通、异径四通；第21部分：弯管。
本部分为JB/T1308的第4部分。
本部分代替JB/T1308.4—1999《PN250MPa带颈接头型式、尺寸和技术条件》。本部分与JB/T1308.4—1999相比主要技术变化如下：修改了标准名称；
将公称压力PN250MPa，改为公称压力PN2500；在范围中增加了公称尺寸的要求，并指明了是锻造钢制的阀门；修改了螺纹的标注方法。免费标准下载网bzxz
本部分由中国机械工业联合会提出。本部分由全国阀门标准化技术委员会（SAC/TCI88）归口。本部分负责起草单位：合肥通用机械研究院、兰州高压阀门有限公司、大连大高阀门有限公司。本部分主要起草人：许强、陈清流、于国良、肖箭、刘晓春。本部分所代替标准的历次版本发布情况为：JB1311-1973;
JB/T1308.4—1999。
1范围
PN2500超高压阀门和管件
第4部分：带颈接头
JB/T1308的本部分规定了超高压阀门用带颈接头的形式、尺寸和技术要求。JB/T1308.4—2011
本部分适用于公称压力PN2500，公称尺寸为DN3～DN25，介质为乙烯、聚乙烯等非腐蚀性介质的锻造钢制阀门的带颈接头。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T3普通螺纹收尾、肩距、退刀槽和倒角GB/T196普通螺纹基本尺寸
GB/T197-2003普通螺纹公差
GB/T1804一般公差未注公差的线性和角度尺寸的公差-JB/T1308.2PN2500超高压阀门和管件第2部分：阀门、管件和紧固件3结构形式及尺寸

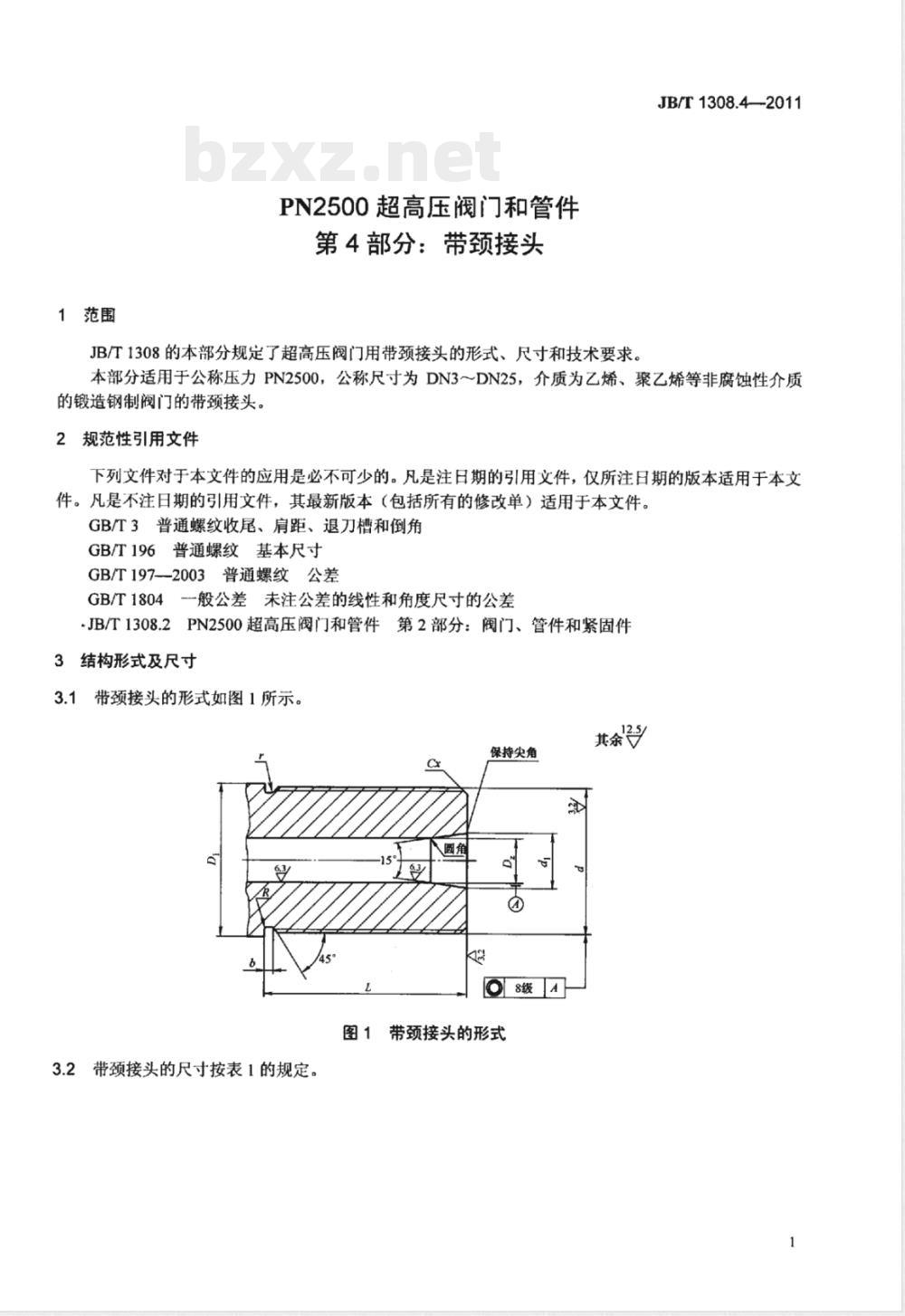

3.1带颈接头的形式如图1所示。保持尖角
O8级A
图1带颈接头的形式
3.2带颈接头的尺寸按表1的规定。其茶
JB/T1308.4—2011
公称尺寸
螺纹代号
M20×1.5-6g
M24×2-6g
M33×2-6g
M48X2-6g
M48X2-6g-LH *
M48× 3-6g-LH
M60 × 3-6g-LH *
M60×3-6g-LH
M72×3-6g-LH *
*号为加热阀门用。
技术要求

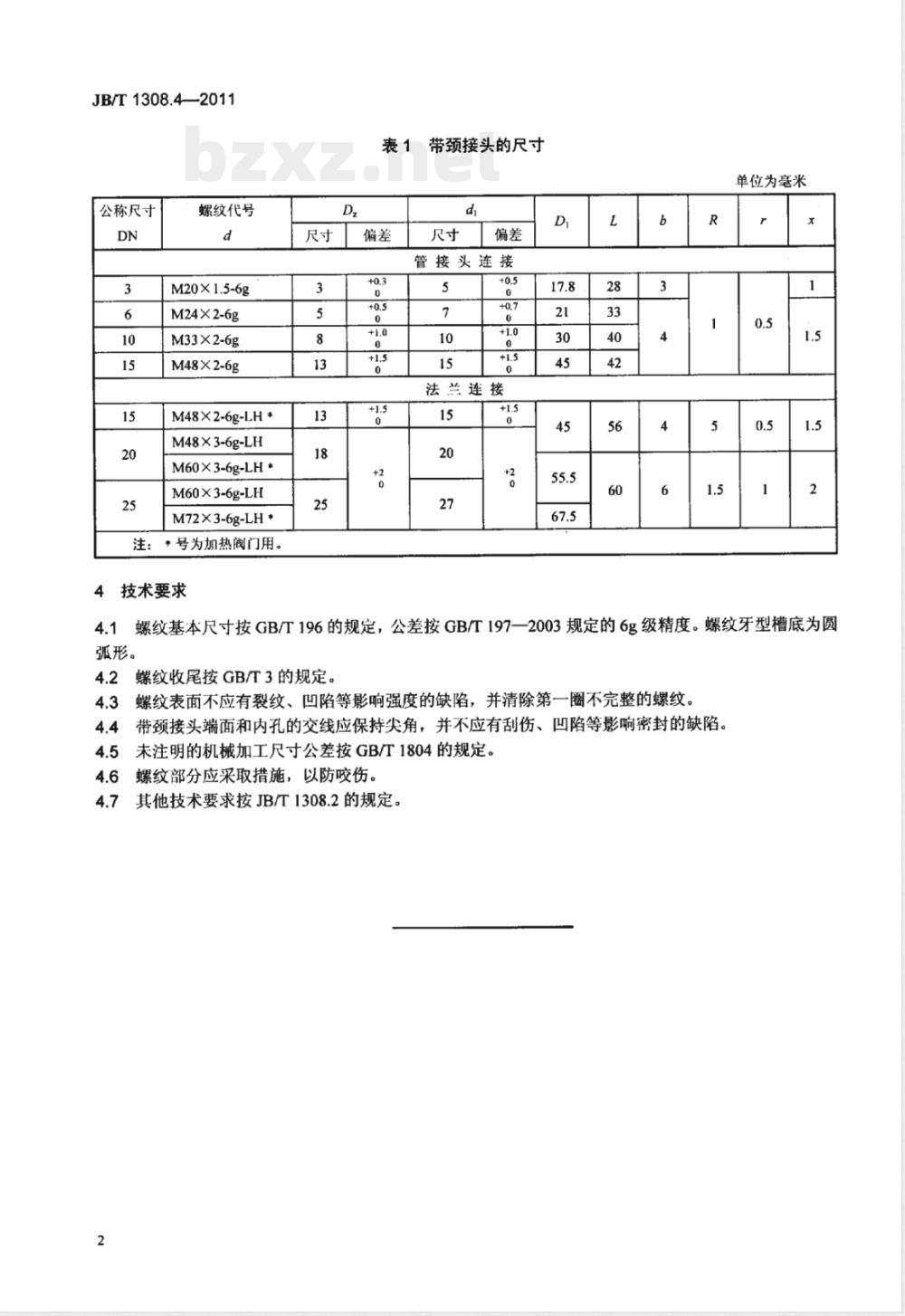

表1带颈接头的尺寸
管接头连接
法兰连接
单位为毫米
螺纹基本尺寸按GB/T196的规定，公差按GB/T197一2003规定的6g级精度。螺纹牙型槽底为圆弧形。
螺纹收尾按GB/T3的规定。
螺纹表面不应有裂纹、凹陷等影响强度的缺陷，并清除第一圈不完整的螺纹。带颈接头端面和内孔的交线应保持尖角，并不应有刮伤、凹陷等影响密封的缺陷。未注明的机械加工尺寸公差按GB/T1804的规定。螺纹部分应采取措施，以防咬伤。其他技术要求按JB/T1308.2的规定。4.7
