本标准规定了超高压阀门用凹穴接头型式、尺寸和技术要求。 本标准适用于公称压力PN2500、公称尺寸为DN3~DN15的乙烯、聚乙烯等非腐蚀性介质的锻造钢制阀门的凹穴接头。

ICS23.060.01
备案号：32078—2011
中华人民共和国机械行业标准
JB/T1308.5-2011
代替JB/T1308.5—1999
PN2500超高压阀门和管件
第5部分：凹穴接头
PN2500 ultrahigh pressure valves and fittingsPart5：Socketjoints
2011-05-18发布
2011-08-01实施
JB/T1308.52011

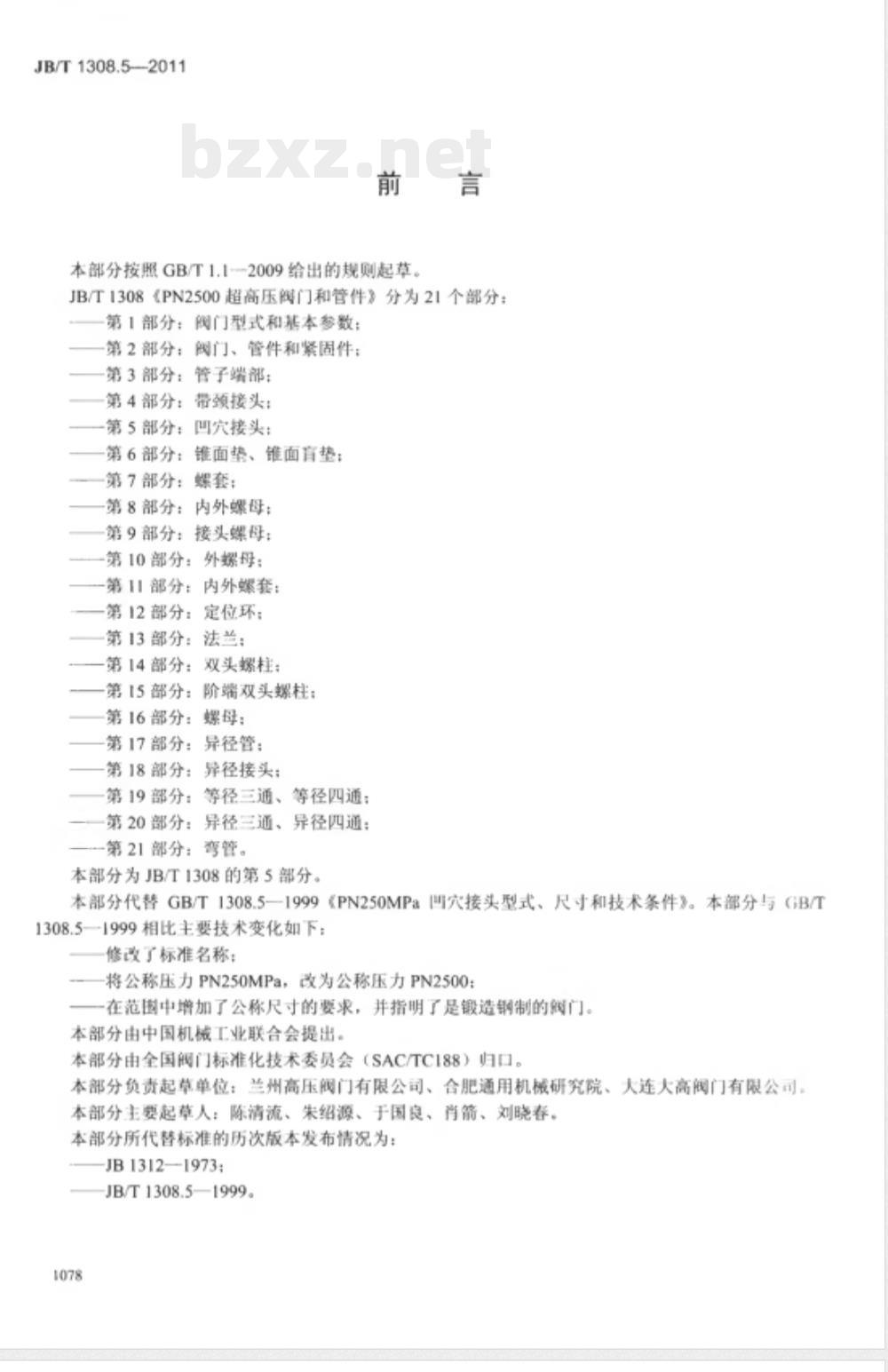

本部分按照GB/T1.1--2009给出的规则起草。JB/T1308（PN2500超高压阀门和管件》分为21个部分：第1部分：阀门型式和基本参数；第2部分：朗门、管件和紧固件；第3部分：管子端部；
第4部分：带颈接头：
第5部分：凹穴接头：
第6部分：锥面垫、维面育垫：
第7部分：螺套；
第8部分：内外螺母；
第9部分：接头螺母；
-第10部分：外螺母：
第11部分：内外螺套：
第12部分：定位环：
第13部分：法兰：
第14部分：双头螺柱：
第15部分：阶端双头螺柱：
第16部分：螺母：
第17部分：异径管：
第18部分：异径接头：
第19部分：等径三通、等径四通；第20部分：异径三通、异径四通：-第21部分：弯管。
本部分为JB/T1308的第5部分。
本部分代替GB/T1308.5一1999《PN250MPa凹穴接头型式、尺寸和技术条件》。本部分与（B/T1308.5—1999相比主要技术变化如下：修改了标准名称：
将公称压力PN250MPa，改为公称压力PN2500：一在范围中增加了公称尺寸的要求，并指明了是锻造钢制的钢门。本部分由中国机械工业联合会提出。本部分由全国阀门标准化技术委员会（SACTC188）归口。本部分负责起草单位：兰州高压阀门有限公司、合肥通用机械研究院、大连大高阀门有限公司本部分主要起草人：陈清流、朱绍源、于国良、消肖箭、刘晓春。本部分所代替标准的历次版本发布情况为：JB1312—1973;
JB/T 1308.5—1999。

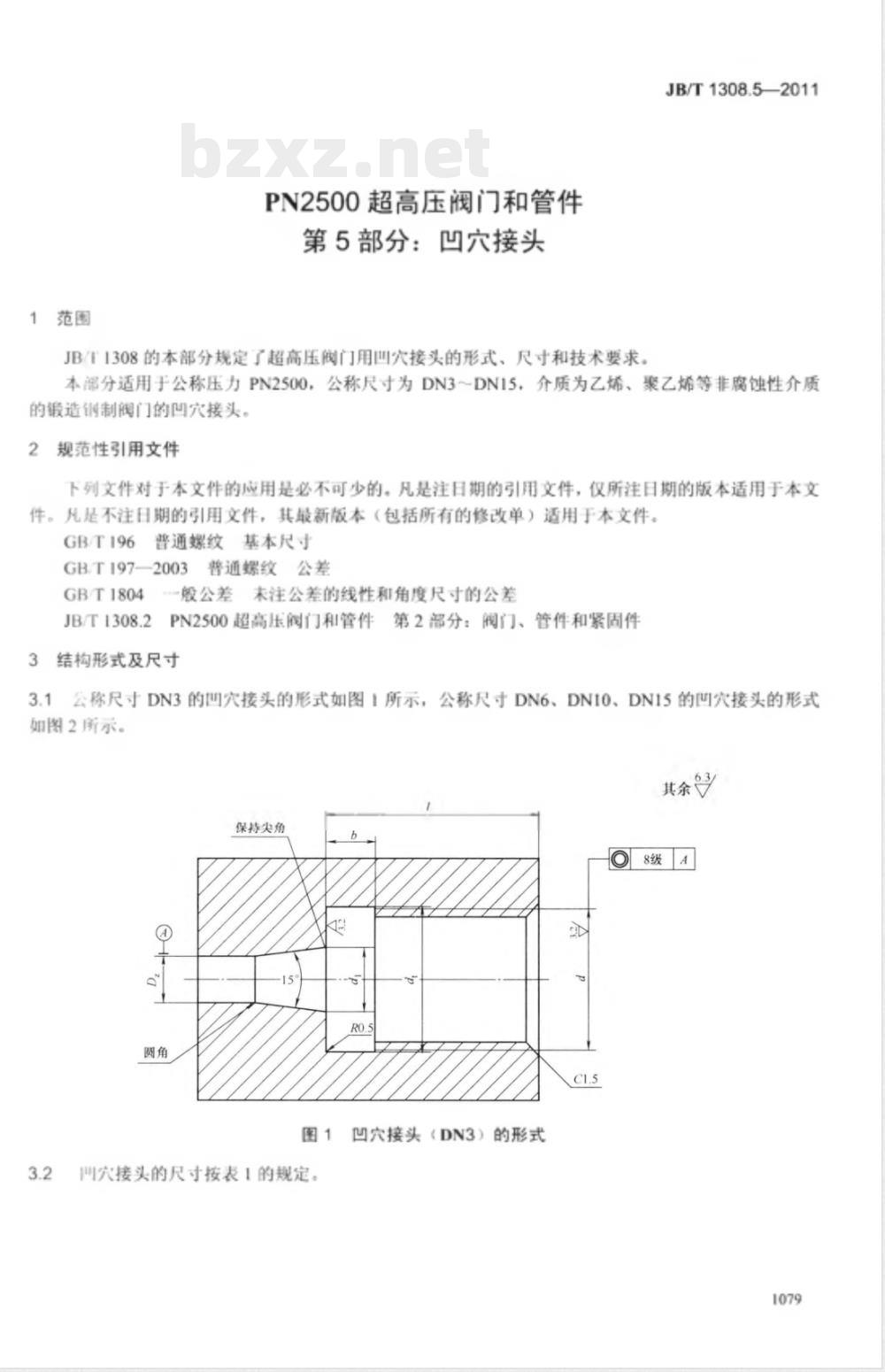

1范围
PN2500超高压阀门和管件
第5部分：凹穴接头
JB/1308的本部分规定了超高压阀门用凹穴接头的形式、尺寸和技术要求。JB/T1308.5—2011
本部分适用于公称压力PN2500，公称尺寸为DN3～DN15，介质为乙烯、聚乙烯等非腐蚀性介质的锻造钢制阀门的凹穴接头。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T196普通螺纹基本尺寸
GB.T197—2003普通螺纹公差
GBT1804--般公差末注公差的线性和角度尺寸的公差JB/T1308.2PN2500超高压阀门和管件第2部分：阀门、管件和紧固件结构形式及尺寸
3.1公称尺寸DN3的凹穴接头的形式如图1所示，公称尺寸DN6、DN10、DN15的凹穴接头的形式如图2所示。
保持尖角
凹穴接头《DN3）的形式
叫穴接头的尺寸按表1的规定。下载标准就来标准下载网
JB/T1308.52011
公称尺寸
保持尖角

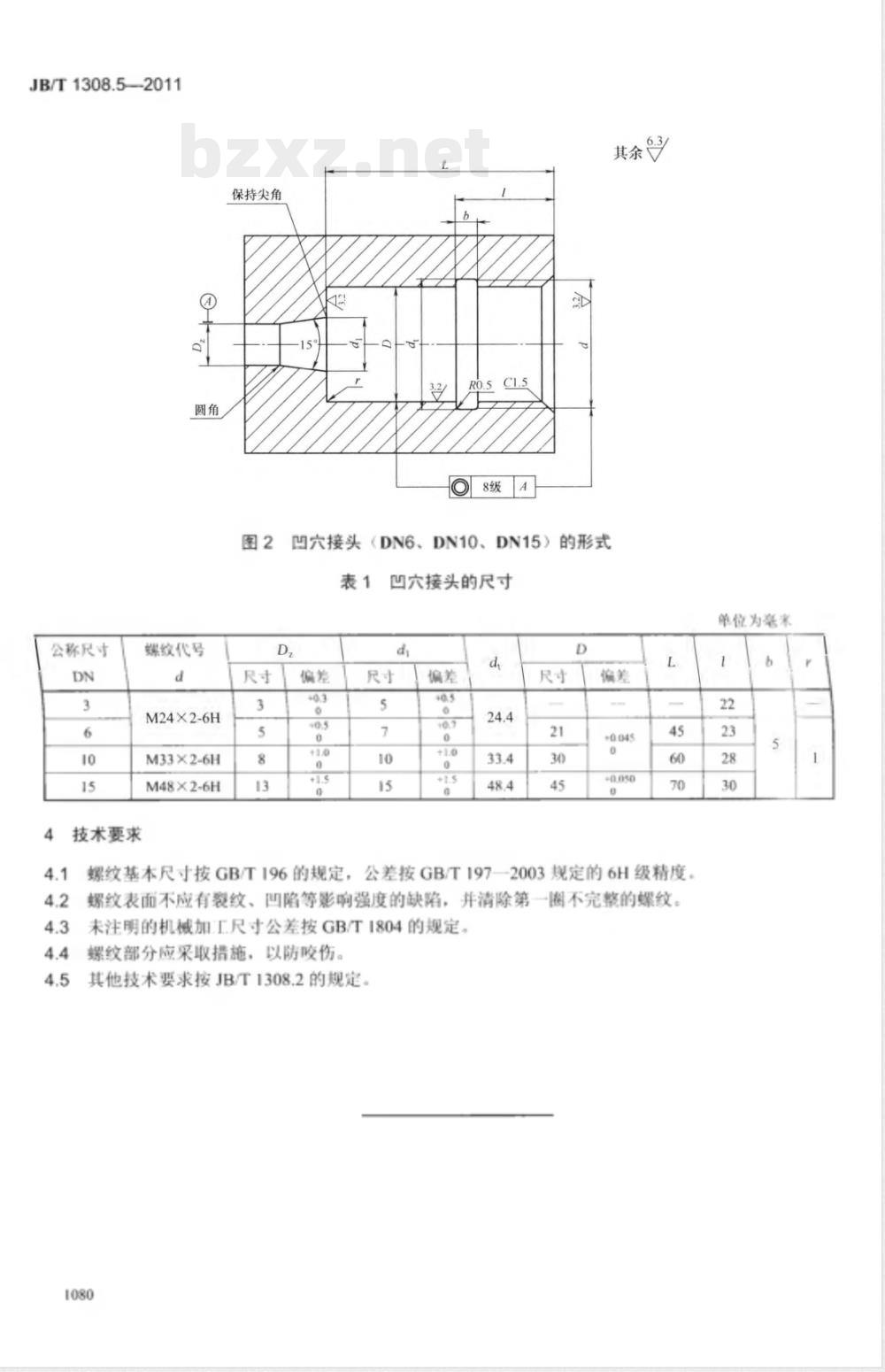

图2凹穴接头（DN6、DN10、DN15）的形式表1
螺纹代号
M24X2-6H
M33×2-6H
M48×2-6H
技术要求
凹穴接头的尺寸
螺纹基本尺寸按GB/T196的规定，公差按GB/T197一2003规定的6H级精度螺纹表面不应有裂纹、凹陷等影响强度的缺陷，并清除第一圈不完整的螺纹。未注明的机械加工尺寸公差按GB/T1804的规定。螺纹部分应采取措施，以防咬伤。其他技术要求按JB/T1308.2的规定。4.5
单位为毫米
