本标准规定了超高压阀门用锥面垫、锥面盲垫型式、尺寸和技术要求。 本标准适用于公称压力PN 2500、公称尺寸为DN3~DN25的乙烯、聚乙烯等非腐蚀性介质的锻造钢制阀门的锥面垫、锥面盲垫。

ICS23.060.01
备案号：32079—2011

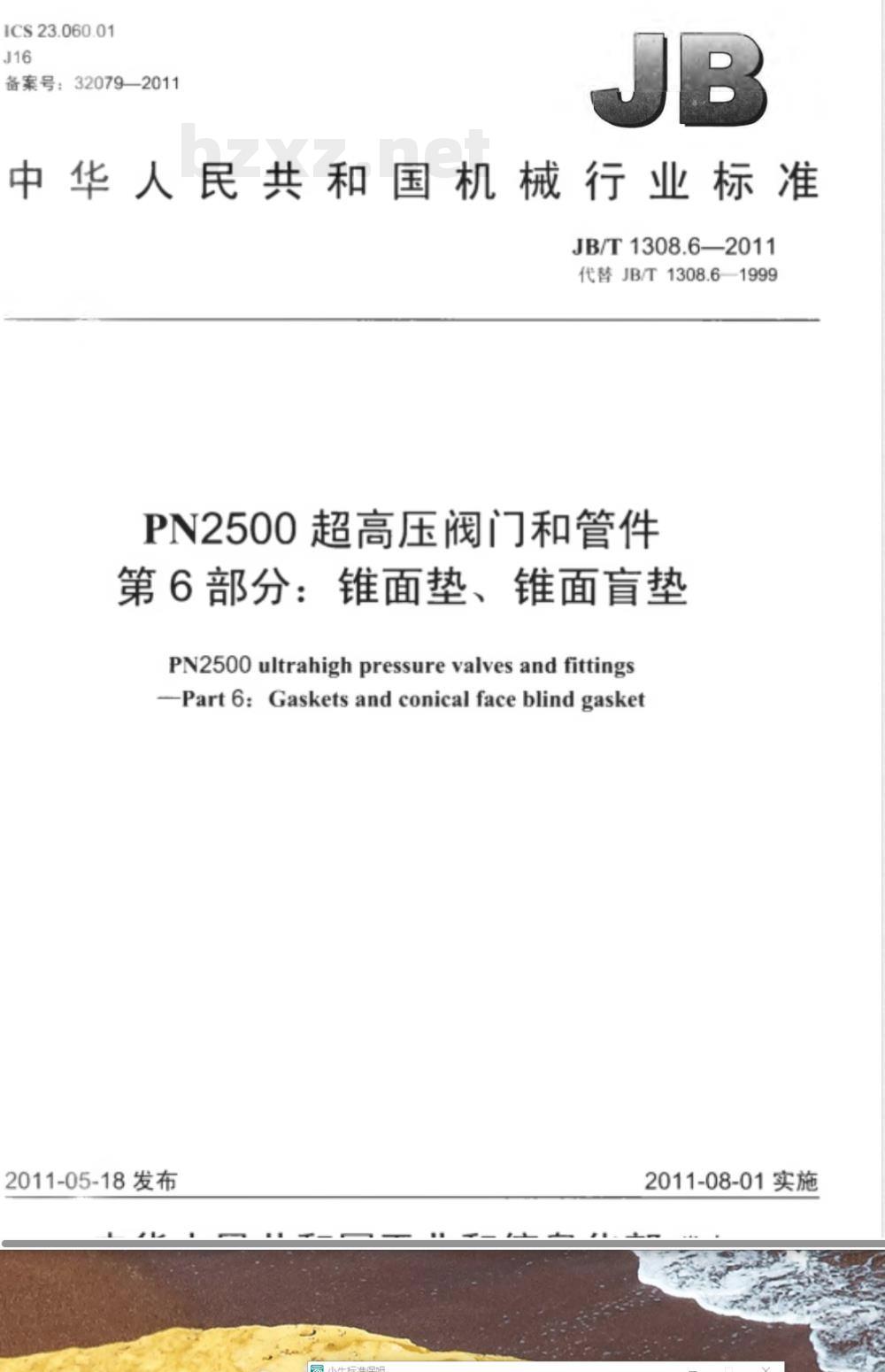

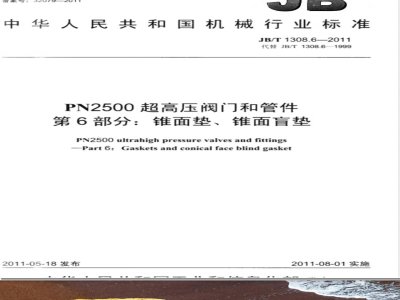

中华人民共和国机械行业标准
JB/T1308.6—2011
代替JB/T1308.6—1999
PN2500超高压阀门和管件
第6部分：锥面垫、锥面盲垫
PN2500ultrahighpressurevalvesandfittingsPart 6:Gaskets and conical face blind gasket2011-05-18发布
2011-08-01实施
JB/T 1308.62011

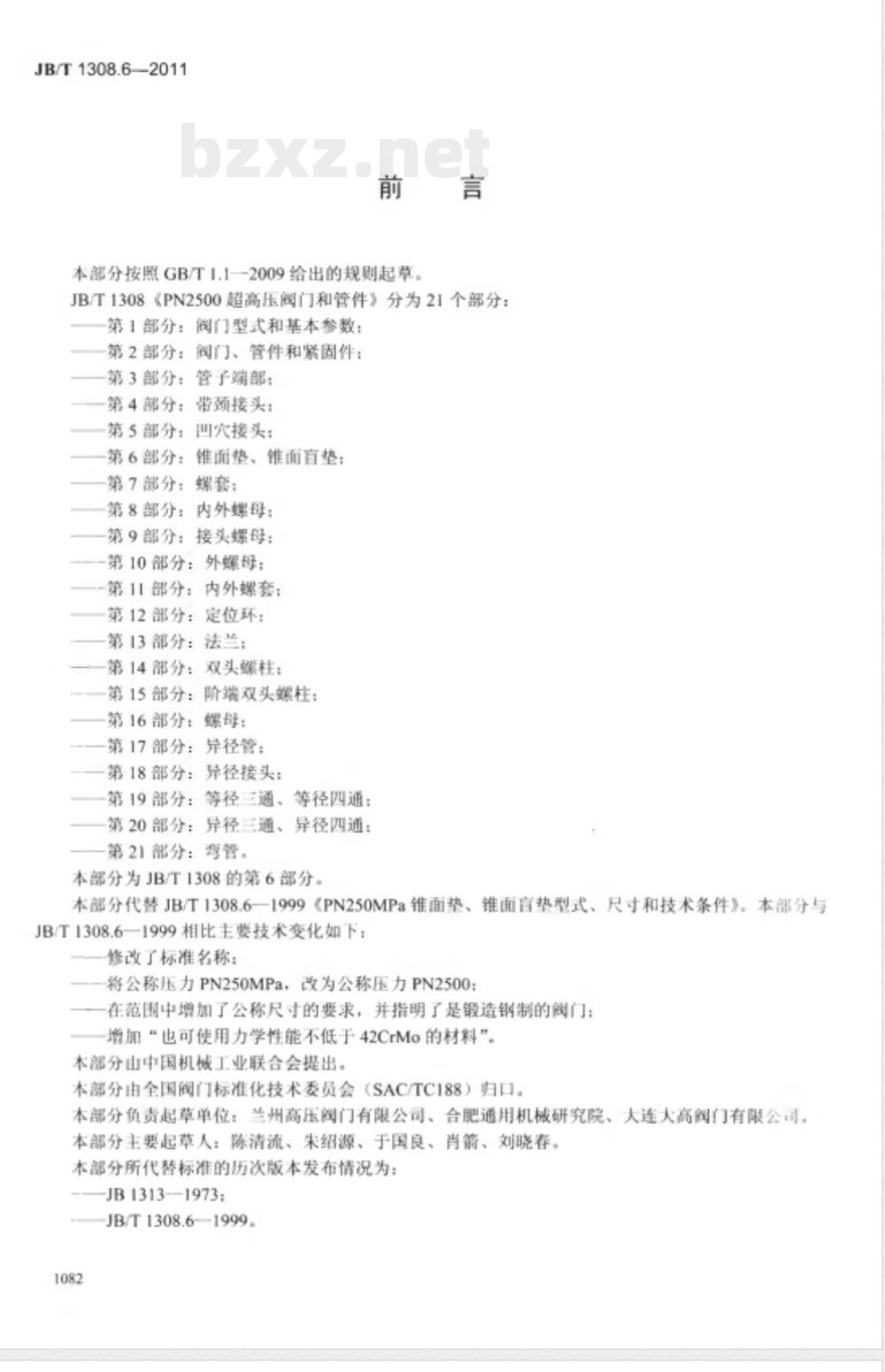

本部分按照GB/T1.1--2009给出的规则起草。JB/T1308（PN2500超高压阀门和管件》分为21个部分：第1部分：阀门型式和基本参数：第2部分：阀门、管件和紧固件；第3部分：管子端部：
第4部分：带颈接头：
第5部分：凹穴接头：
第6部分：锥而垫、锥而垫；
第7部分：螺套；
第8部分：内外螺母：
第9部分：接头螺母；
第10部分：外螺母；
第11部分：内外螺套；
第12部分：定位环：
第13部分：法兰：
第14部分：双头螺柱：
第15部分：阶端双头螺柱：
第16部分：螺母：wwW.bzxz.Net
第17部分：异径管：
第18部分：异径接头：
第19部分：等径三通、等径四通：第20部分：异径三通、异径四通：第21部分：弯管。
本部分为JB/T1308的第6部分。
本部分代替JB/T1308.6一1999《PN250MPa锥面垫、锥面盲垫型式、尺寸和技术条件》。本部分与JB/T1308.6—1999相比主要技术变化如下：修改了标准名称：
-将公称压力PN250MPa，改为公称压力PN2500：一在范围中增加了公称尺寸的要求，并指明了是锻造钢制的阀门：增加“也可使用力学性能不低于42CrMo的材料”本部分出中国机械工业联合会提出。本部分由全国阀门标准化技术委员会（SAC/TC188）归口。本部分负责起草单位：兰州高压闵门有限公司、合肥通用机械研究院、大连大高阅门有限公司。本部分主要起草人：陈清流、宋绍源、于国良、肖箭、刘晓春。本部分所代替标准的历次版本发布情况为：JB 1313-1973;
JB/T 1308.6—1999。
PN2500超高压阀门和管件
第6部分：锥面垫、锥面盲垫
JB/T1308.6—2011
JBT1308的本部分规定了超高压阀门用锥面垫、锥面言垫的形式、尺寸和技术要求。本部分适用于公称压力PN2500，公称尺寸为DN3～DN25，介质为乙烯、聚乙烯等非腐蚀性介质的锻造钢制阀门的锥面垫、锥面盲垫。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单》适用于本文件。GB/T1804一般公差末注公差的线性和角度尺寸的公差GB/T3077合金结构钢
JBT1308.2PN2500超高压阀门和管件第2部分：阀门、管件和紧固件结构形式及尺寸

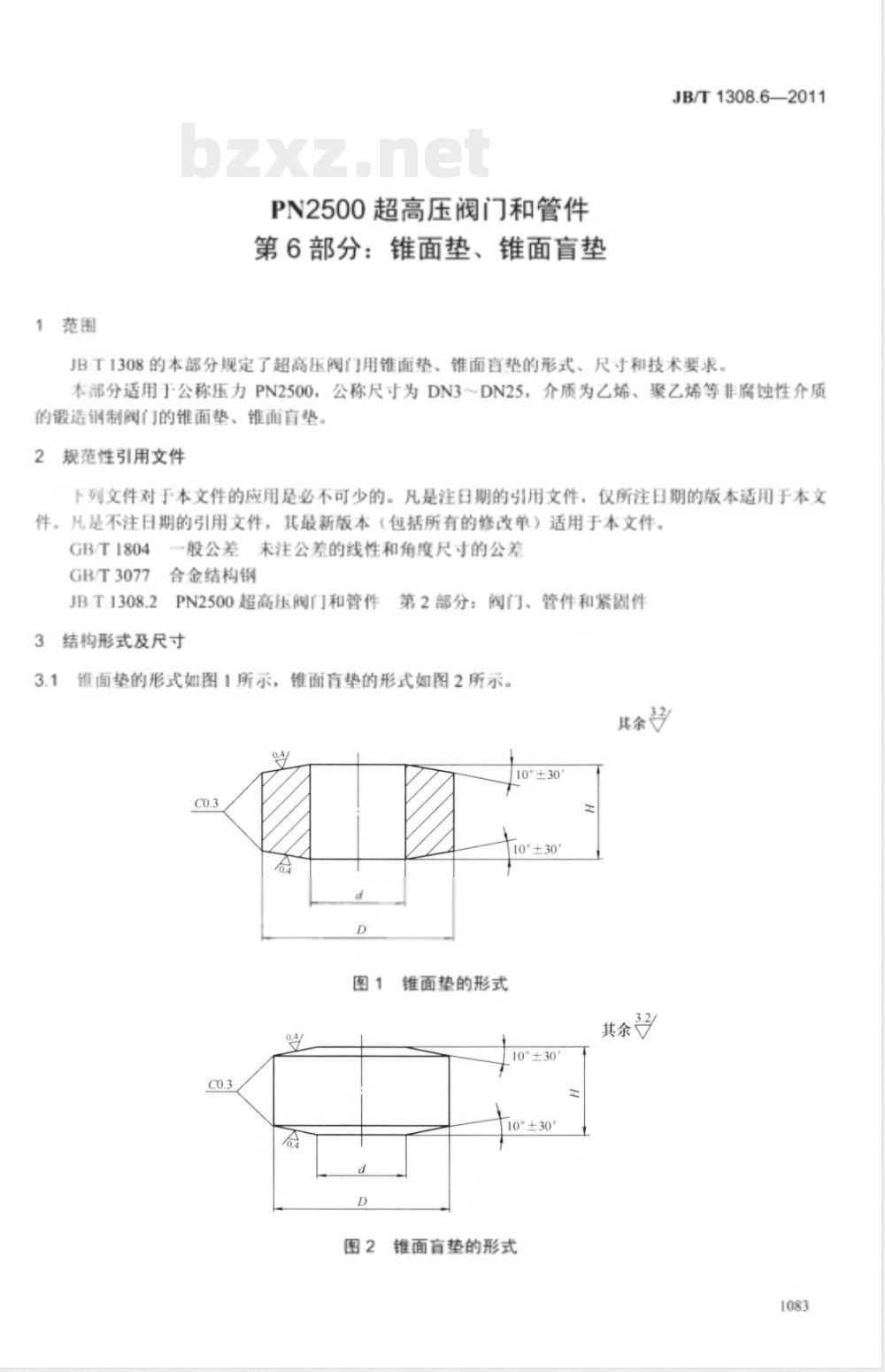

3.1锥面垫的形式如图1所示，维面盲垫的形式如图2所示。其余
维面垫的形式
10°±30
0°+30
锥面盲垫的形式
JB/T1308.6—2011
维面垫、

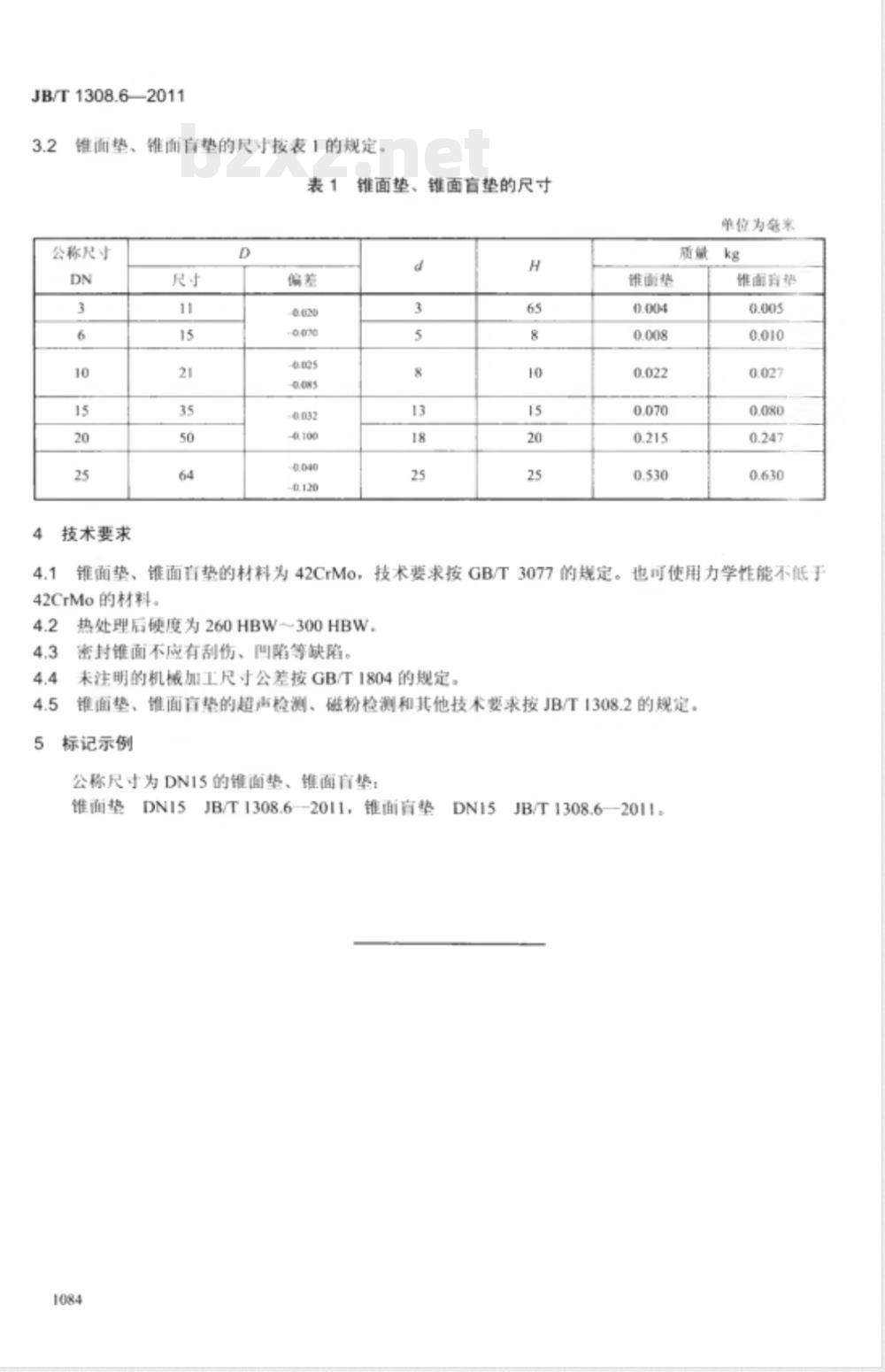

维面盲垫的尺寸按表1的规定。
公称尺寸
技术要求
锥面垫、
锥面盲垫的尺寸
谁面垫
单位为毫来
雄面育势
技术要求按GB/T3077的规定。也可使用力学性能不低于锥面垫、
锥面首垫的材料为42CrMo，：
42CrMo的材料。
热处理后硬度为260HBW～300HBW。密封锥面不应有刮伤、回陷等缺陷。未注明的机械加工尺寸公差按GB/T1804的规定。维面盲垫的超声检测、磁粉检测和其他技术要求按JB/T1308.2的规定。锥面垫、
标记示例
公称尺寸为DN15的锥面垫、锥面盲垫：维面垫
JB/T1308.6—2011，锥面盲垫
JB/T1308.6—2011
