基本信息

标准号: JB/T 11287-2012

中文名称:涂附磨具 带轴页轮 技术条件

标准类别:其他行业标准

英文名称:Coated abrasives — Flap discs — Technical specifications

标准状态:现行

发布日期:2012-05-24

实施日期:2012-11-01

出版语种:简体中文

下载格式:.pdf .zip

标准分类号

标准ICS号:机械制造>>切削工具>>25.100.70磨料磨具

中标分类号:机械>>工艺装备>>J43磨料与磨具

关联标准

替代情况:部分代替:JB/T 3891-1996

出版信息

出版社:机械工业出版社

标准价格:12.0

出版日期:2012-11-01

相关单位信息

起草单位:佛山市顺德区大唐研磨材料有限公司

归口单位:全国磨料磨具标委会

发布部门:中华人民共和国工业和信息化部

标准简介

本标准规定了带轴页轮的技术要求、试验方法、检验规则及标志、包装、贮存和运输要求。 本标准适用于用在手持式磨削机上的带轴页轮。


标准图片预览

JB/T 11287-2012涂附磨具 带轴页轮 技术条件
JB/T 11287-2012涂附磨具 带轴页轮 技术条件
JB/T 11287-2012涂附磨具 带轴页轮 技术条件
JB/T 11287-2012涂附磨具 带轴页轮 技术条件
JB/T 11287-2012涂附磨具 带轴页轮 技术条件

标准内容

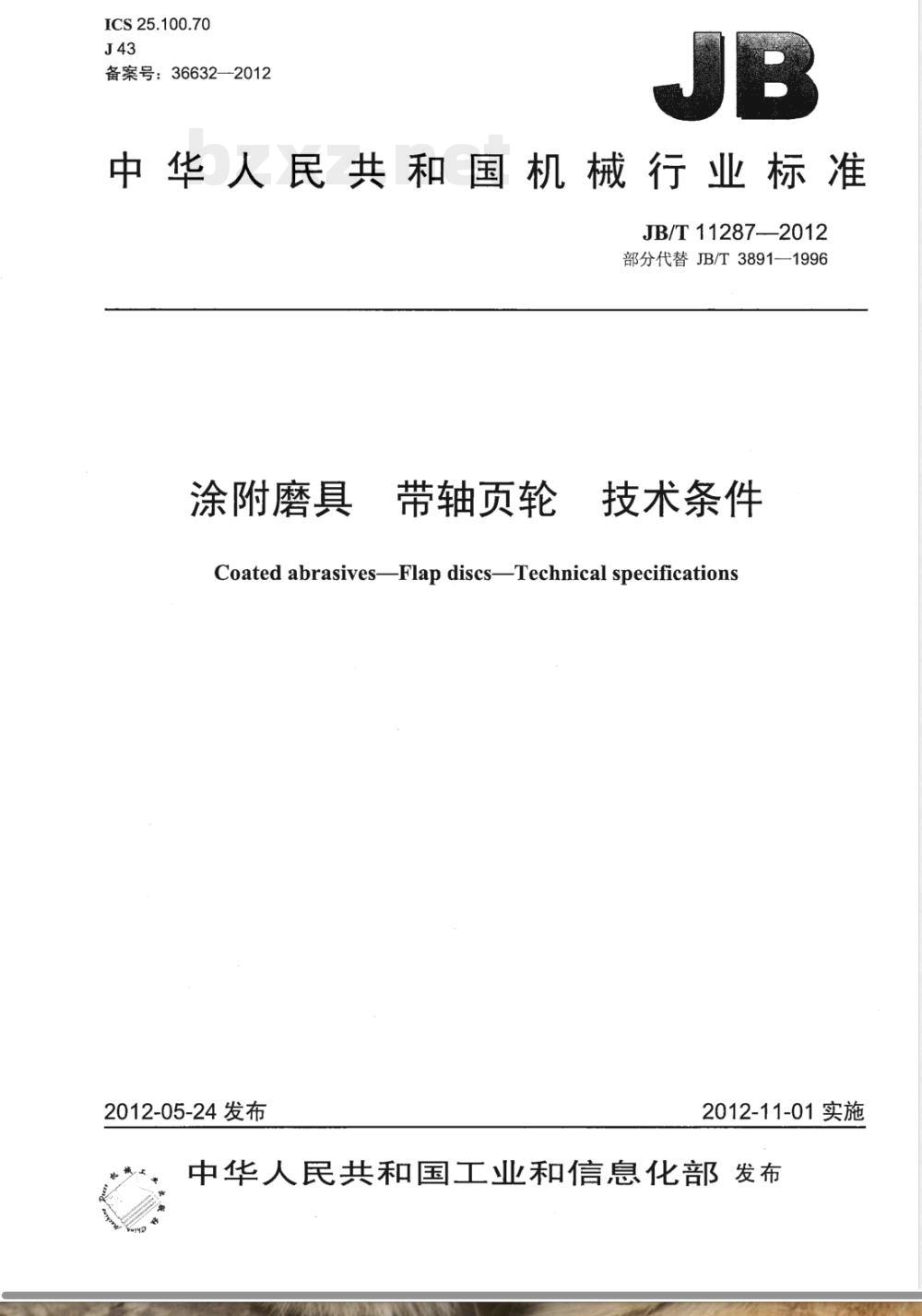

ICS25.100.70
备案号:36632—2012

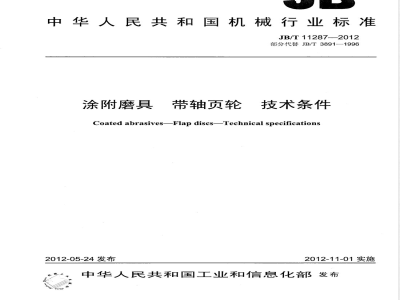

中华人民共和国机械行业标准
JB/T11287-—2012
部分代替JB/T3891—1996
涂附磨具
带轴页轮
技术条件
Coated abrasivesFlap discsTechnical specifications2012-05-24发布
2012-11-01实施

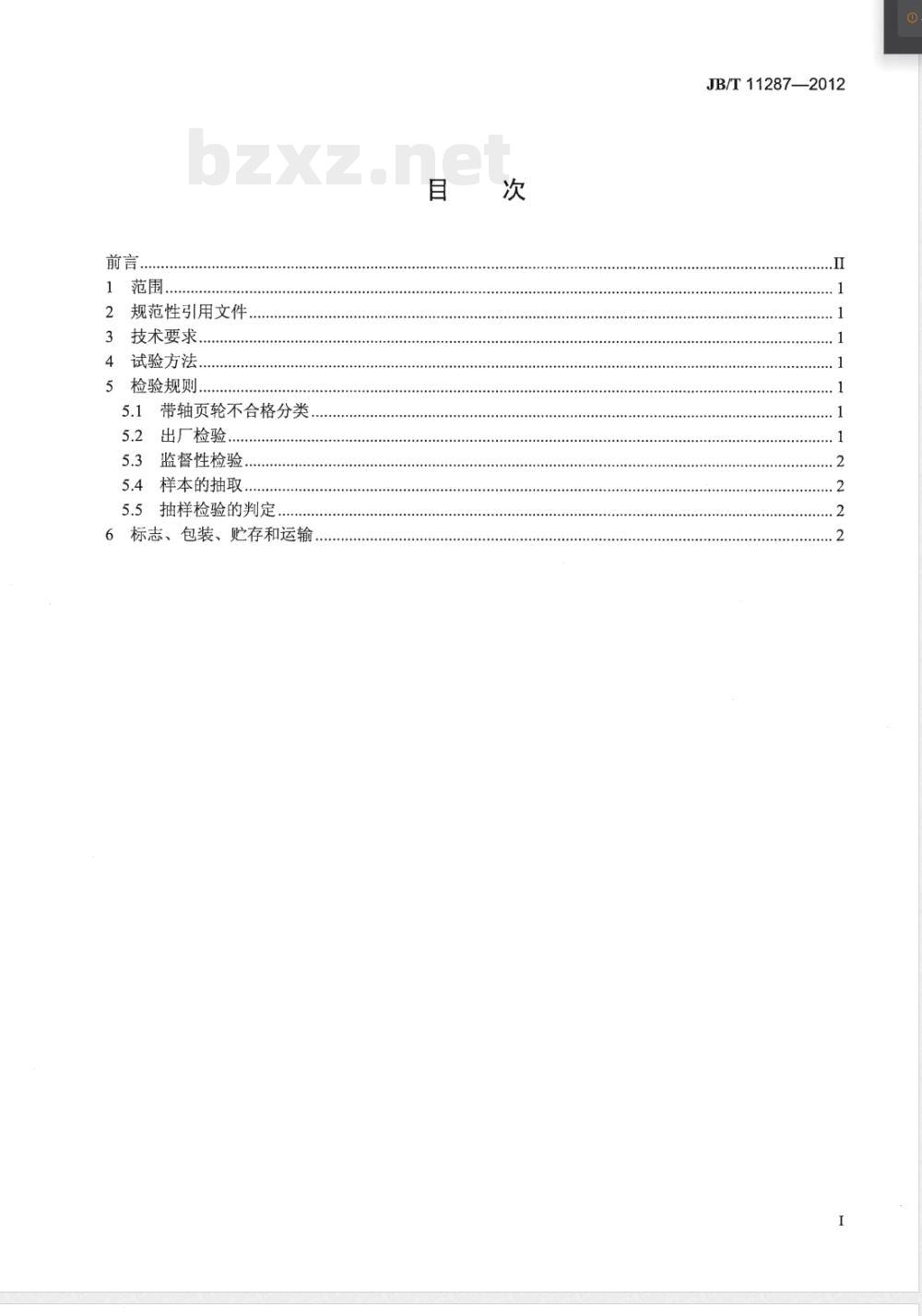

中华人民共和国工业和信息化部发布前言.…
范围,
规范性引用文件
技术要求..…
4试验方法.
5检验规则.
5.1带轴页轮不合格分类
5.2出厂检验.
5.3监督性检验.
5.4样本的抽取....
5.5抽样检验的判定
6标志、包装、贮存和运输
JB/T11287—2012
JB/T11287—2012

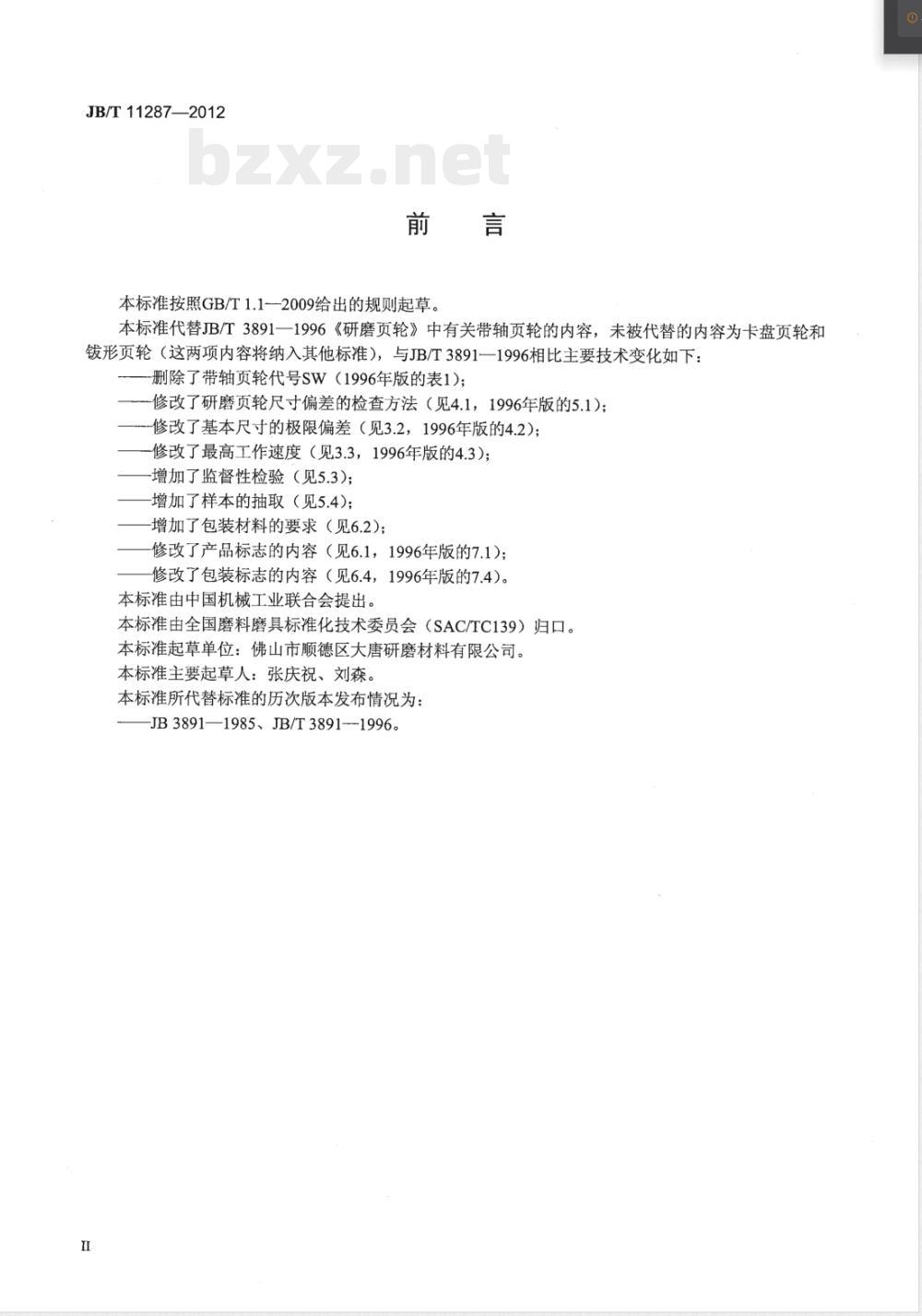

本标准按照GB/T1.1—2009给出的规则起草。本标准代替JB/T3891一1996《研磨页轮》中有关带轴页轮的内容,未被代替的内容为卡盘页轮和形页轮(这两项内容将纳入其他标准),与JB/T3891一1996相比主要技术变化如下:删除了带轴页轮代号SW(1996年版的表1);修改了研磨页轮尺寸偏差的检查方法(见4.1,1996年版的5.1);修改了基本尺寸的极限偏差(见3.2,1996年版的4.2);修改了最高工作速度(见3.3,1996年版的4.3);-增加了监督性检验(见5.3;
增加了样本的抽取(见5.4);
增加了包装材料的要求(见6.2);修改了产品标志的内容(见6.1,1996年版的7.1);修改了包装标志的内容(见6.4,1996年版的7.4)。本标准由中国机械工业联合会提出。本标准由全国磨料磨具标准化技术委员会(SAC/TC139)归口。本标准起草单位:佛山市顺德区大唐研磨材料有限公司。本标准主要起草人:张庆祝、刘森。本标准所代替标准的历次版本发布情况为:JB3891—1985、JB/T3891-1996。I

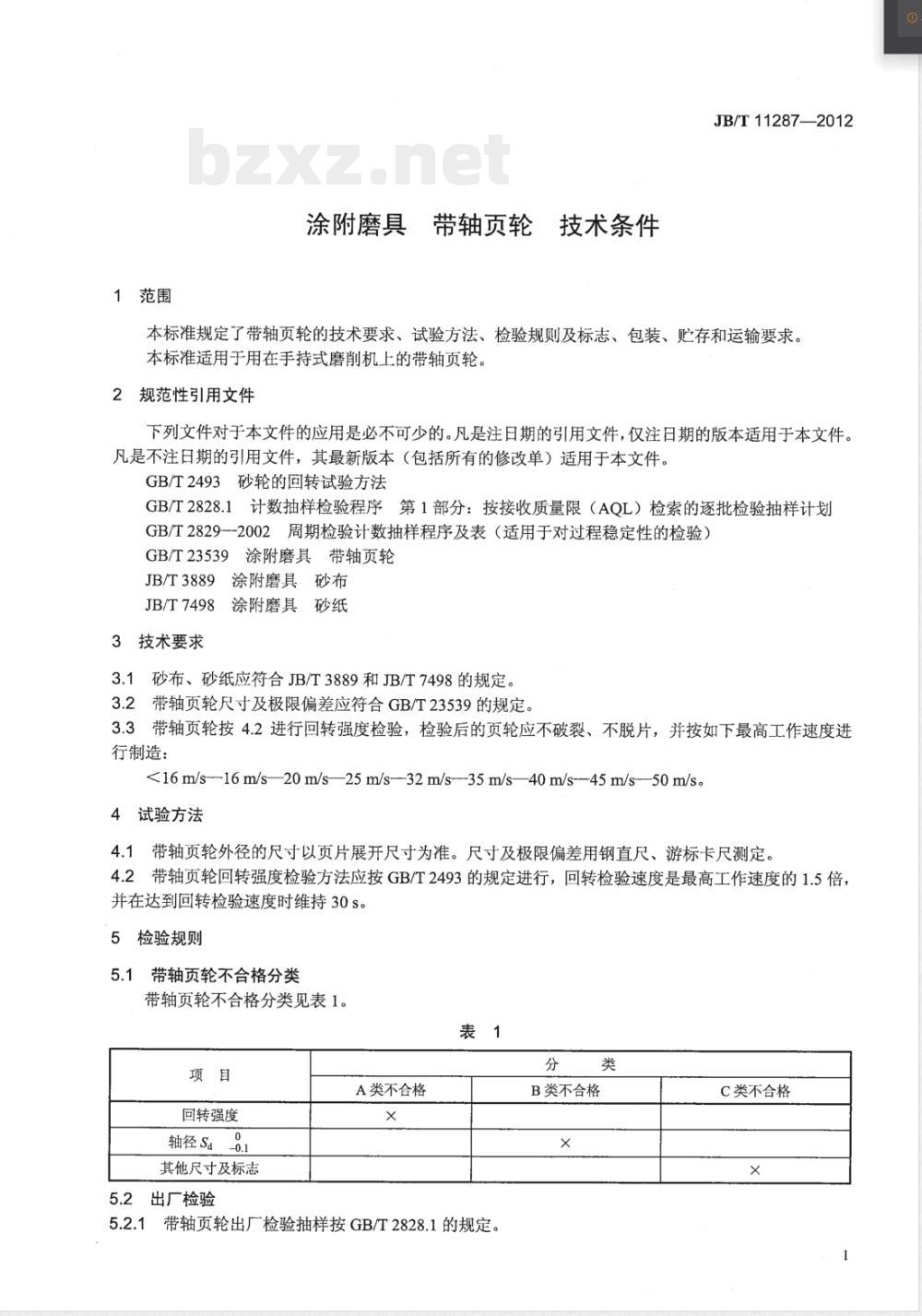

1范围
带轴页轮:
涂附磨具
技术条件
JB/T11287—2012
本标准规定了带轴页轮的技术要求、试验方法、检验规则及标志、包装、贮存和运输要求。本标准适用于用在手持式磨削机上的带轴页轮。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T2493砂轮的回转试验方法
GB/T2828.1计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划GB/T2829--2002周期检验计数抽样程序及表(适用于对过程稳定性的检验)GB/T23539涂附磨具带轴页轮
JB/T3889涂附磨具砂布
JB/T7498
涂附磨具砂纸
3技术要求
3.1砂布、砂纸应符合JB/T3889和JB/T7498的规定。3.2带轴页轮尺寸及极限偏差应符合GB/T23539的规定。3.3带轴页轮按4.2进行回转强度检验,检验后的页轮应不破裂、不脱片,并按如下最高工作速度进行制造:
<16m/s-16m/s—20m/s—25m/s-32m/s-35m/s—40m/s-—45m/s-—50m/s。4试验方法
4.1带轴页轮外径的尺寸以页片展开尺寸为准。尺寸及极限偏差用钢直尺、游标卡尺测定。4.2带轴页轮回转强度检验方法应按GB/T2493的规定进行,回转检验速度是最高工作速度的1.5倍,并在达到回转检验速度时维持30s。5检验规则
5.1带轴页轮不合格分类
带轴页轮不合格分类见表1。
回转强度
轴径 Sa-0.1
其他尺寸及标志
5.2出厂检验
A类不合格
5.2.1带轴页轮出厂检验抽样按GB/T2828.1的规定。分
B类不合格
C类不合格
JB/T11287-—2012

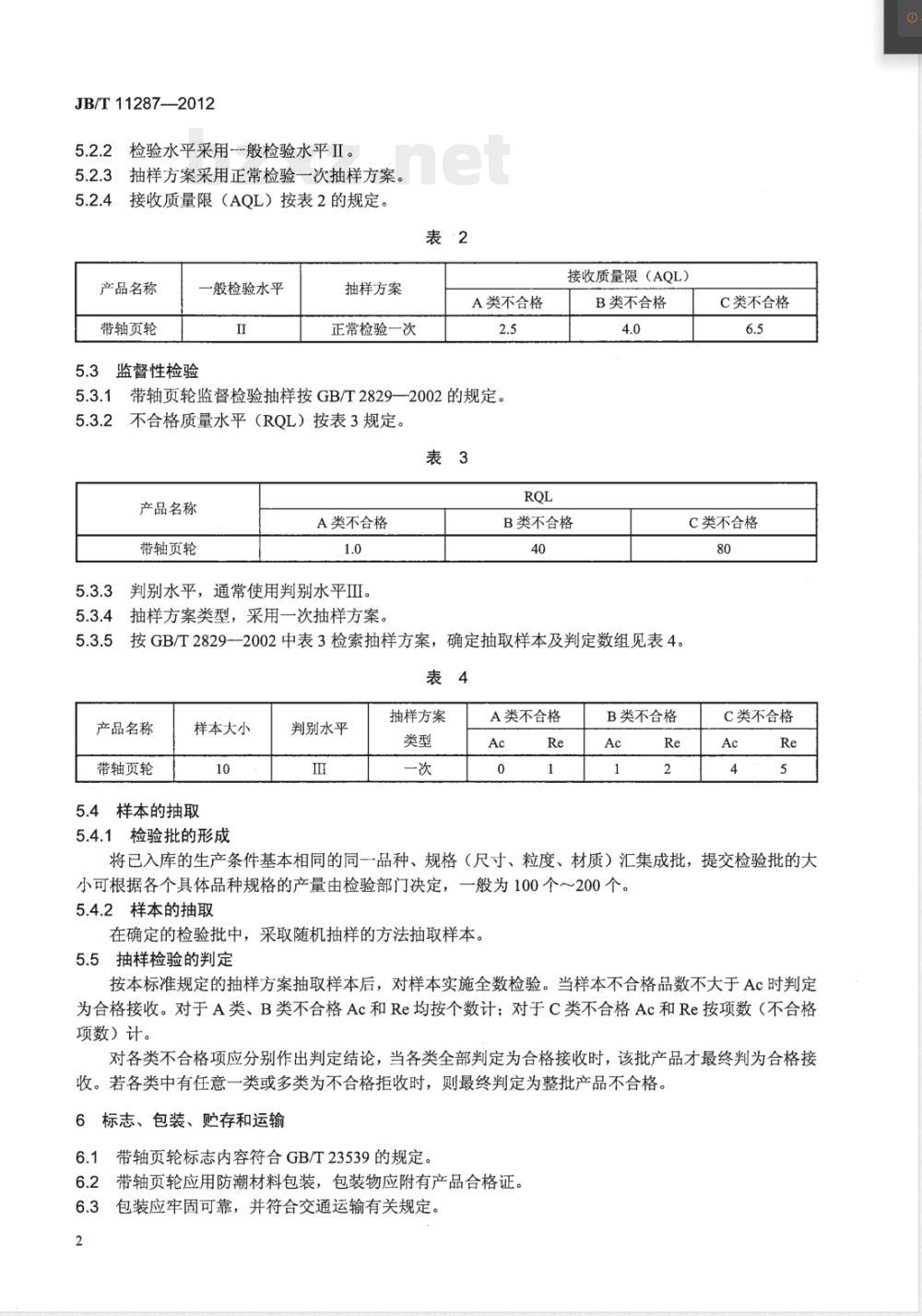

检验水平采用-般检验水平II。
5.2.3抽样方案采用正常检验一次抽样方案。5.2.4接收质量限(AQL)按表2的规定。产品名称
带轴页轮
监督性检验
一般检验水平
抽样方案
正常检验一次
A类不合格bZxz.net
5.3.1带轴页轮监督检验抽样按GB/T2829—2002的规定。5.3.2不合格质量水平(RQL)按表3规定。表3
产品名称
带轴页轮
A类不合格
判别水平,通常使用判别水平IⅢI。5.3.4
抽样方案类型,采用一次抽样方案。RQL
接收质量限(AQL)
B类不合格
B类不合格
5.3.5按GB/T2829-2002中表3检索抽样方案,确定抽取样本及判定数组见表4。表4
产品名称
带轴页轮
样本大小
5.4样本的抽取
5.4.1检验批的形成
判别水平
抽样方案
A类不合格
B类不合格
C类不合格
C类不合格
C类不合格
将已入库的生产条件基本相同的同一品种、规格(尺寸、粒度、材质)汇集成批,提交检验批的大小可根据各个具体品种规格的产量由检验部门决定,一般为100个~200个。5.4.2样本的抽取
在确定的检验批中,采取随机抽样的方法抽取样本。5.5抽样检验的判定
按本标准规定的抽样方案抽取样本后,对样本实施全数检验。当样本不合格品数不大于Ac时判定为合格接收。对于A类、B类不合格Ac和Re均按个数计;对于C类不合格Ac和Re按项数(不合格项数)计。
对各类不合格项应分别作出判定结论,当各类全部判定为合格接收时,该批产品才最终判为合格接收。若各类中有任意一类或多类为不合格拒收时,则最终判定为整批产品不合格。6标志、包装、贮存和运输
6.1带轴页轮标志内容符合GB/T23539的规定。6.2带轴页轮应用防潮材料包装,包装物应附有产品合格证。6.3包装应牢固可靠,并符合交通运输有关规定。2
6.4包装箱应标明以下内容:
a)产品名称、规格、磨料、粒度;b)注册商标;
c)数量;
d)包装箱体积(长×宽×高);e)毛重;
f)生产日期;
g)防潮、安全标志;
h)生产厂名称。
5产品应贮存在干燥、通风场所,严防受潮。6.5
JB/T11287-2012
产品保质期为一年。贮存期超过一年的,应重新进行回转强度检验合格后方可使用。3
