本标准规定了石油化工重载荷离心泵及其驱动机、辅助设备在设计、制造、检测和试验等方面的要求。 本标准适用于石油化工行业重载荷离心泵的工程设计及设备采购。超出重载荷参数范围的离心泵也可参照执行。

ICS23.080
备案号：J1241-2011
中华人民共和国石油化工行业标准SH/T3139--2011
代替SH/T3139--2004
石油化工重载荷离心泵工程技术规范Technical specification of centrifugal pumps for heavy dutyservicesin petrochemical engineering2011-05-18发布
2011-06-01实施
中华人民共和国工业和信息化部发布

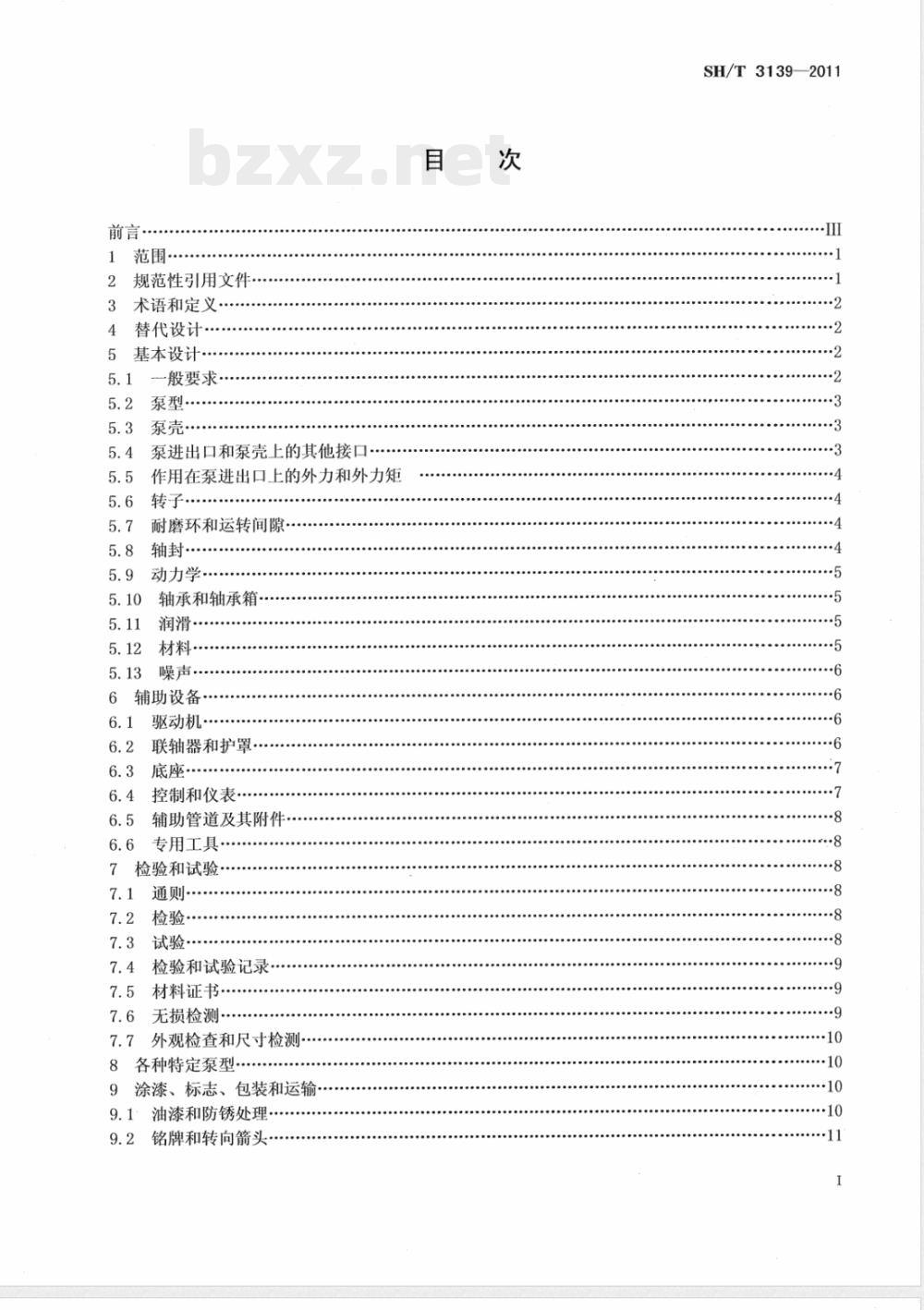

范围·
规范性引用文件·
术语和定义·
替代设计…
基本设计
般要求
泵型·
泵壳·
泵进出口和泵壳上的其他接口
作用在泵进出口上的外力和外力矩转子
耐磨环和运转间隙·
轴封·
动力学
轴承和轴承箱
材料·
辅助设备
驱动机
联轴器和护罩·
底座·
控制和仪表
辅助管道及其附件·
专用工具·
检验和试验
检验·
检验和试验记录
材料证书
7.6无损检测·
7.7外观检查和尺寸检测
各种特定泵型·
9涂漆、标志、包装和运输
9.1油漆和防锈处理.
9.2铭牌和转向箭头
SH/T3139-—2011
SH/T3139—2011

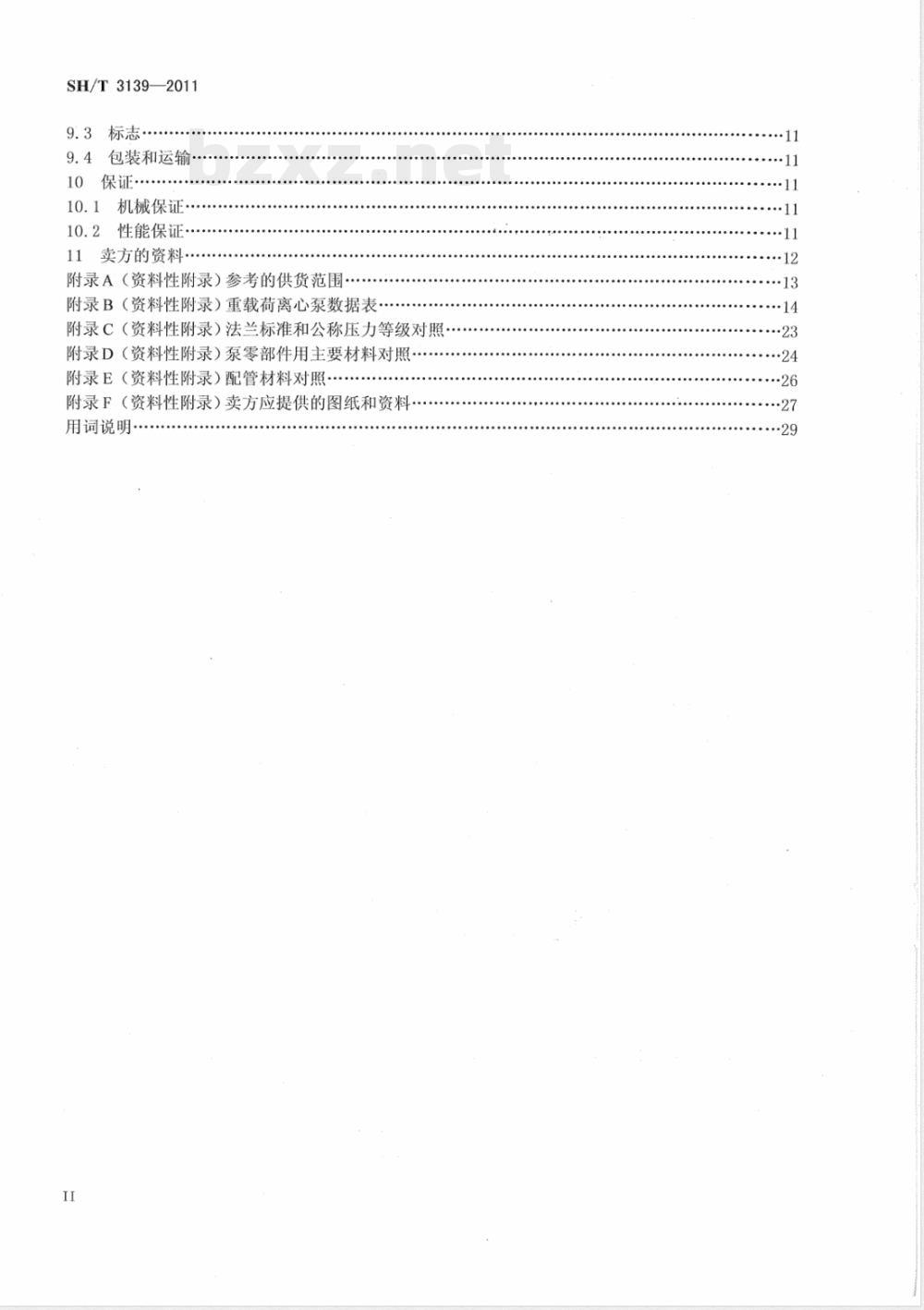

9.3标志
9.4包装和运输
10保证
10.1机械保证
10.2性能保证·
11卖方的资料
附录A（资料性附录）参考的供货范围..附录B（资料性附录）重载荷离心泵数据表·：附录C（资料性附录）法兰标准和公称压力等级对照附录D（资料性附录）泵零部件用主要材料对照...附录E（资料性附录）配管材料对照附录F（资料性附录）卖方应提供的图纸用词说明，
SH/T3139--2011

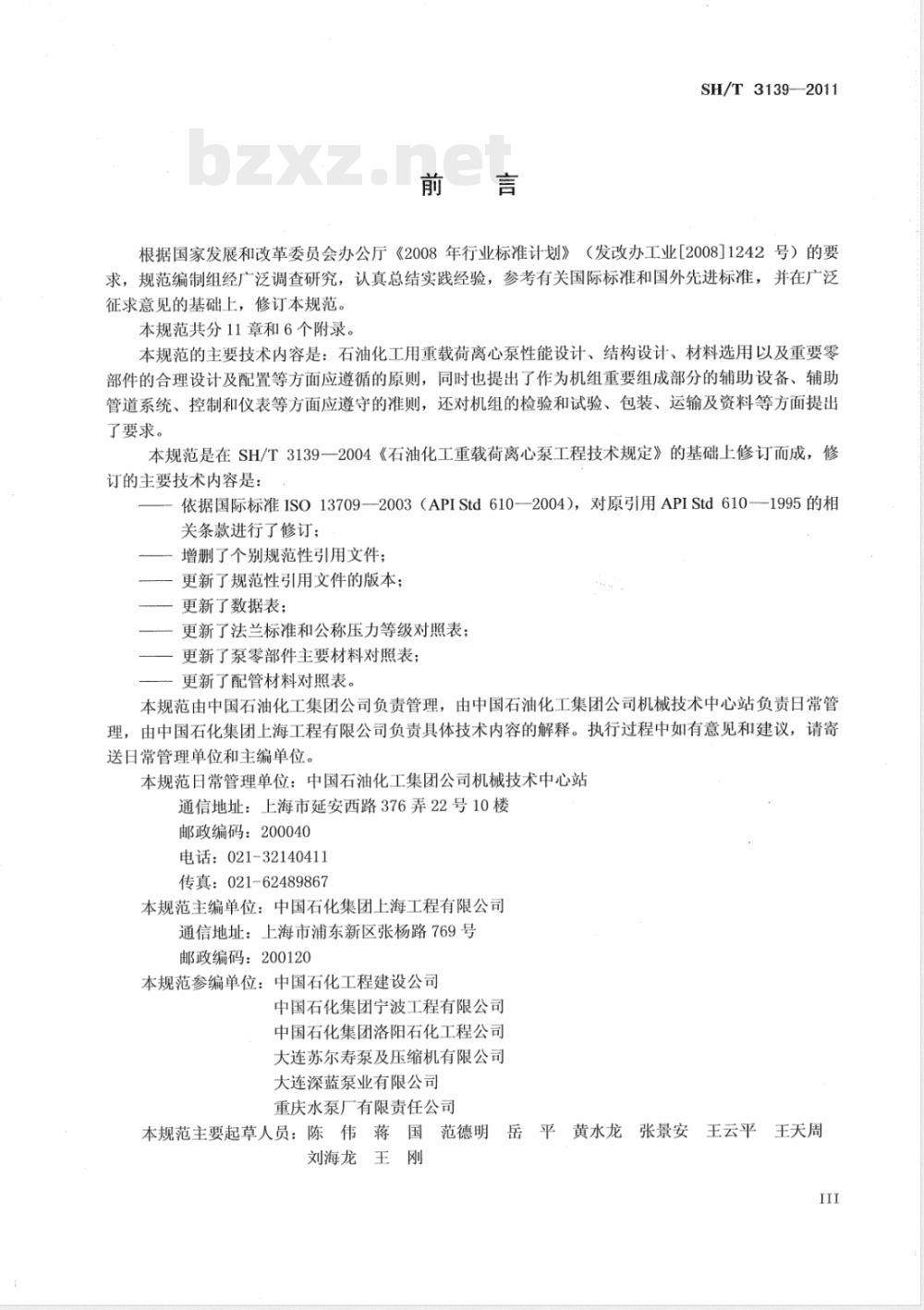

根据国家发展和改革委员会办公厅《2008年行业标准计划》（发改办工业[2008]1242号）的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订本规范。本规范共分11章和6个附录。
本规范的主要技术内容是：石油化工用重载荷离心泵性能设计、结构设计、材料选用以及重要零部件的合理设计及配置等方面应遵循的原则，同时也提出了作为机组重要组成部分的辅助设备、辅助管道系统、控制和仪表等方面应遵守的准则，还对机组的检验和试验、包装、运输及资料等方面提出了要求。
本规范是在SH/T3139一2004《石油化工重载荷离心泵工程技术规定》的基础上修订而成，修订的主要技术内容是：
依据国际标准ISO13709--2003（APIStd610--2004），对原引用APIStd610-—1995的相关条款进行了修订；
增删了个别规范性引用文件；
更新了规范性引用文件的版本；更新了数据表；
更新了法兰标准和公称压力等级对照表；更新了泵零部件主要材料对照表；更新了配管材料对照表。
本规范由中国石油化工集团公司负责管理，由中国石油化工集团公司机械技术中心站负责日常管理，由中国石化集团上海工程有限公司负责具体技术内容的解释。执行过程中如有意见和建议，请寄送日常管理单位和主编单位。
本规范日常管理单位：中国石油化工集团公司机械技术中心站通信地址：上海市延安西路376弄22号10楼邮政编码：200040
电话：021-32140411
传真：021-62489867
本规范主编单位：中国石化集团上海工程有限公司通信地址：上海市浦东新区张杨路769号邮政编码：200120
本规范参编单位：中国石化工程建设公司中国石化集团宁波工程有限公司中国石化集团洛阳石化工程公司大连苏尔寿泵及压缩机有限公司大连深蓝泵业有限公司
重庆水泵广有限责任公司
本规范主要起草人员：陈伟蒋国范德明岳平黄水龙张景安王云平王天周刘海龙王刚
SH/T3139--2011

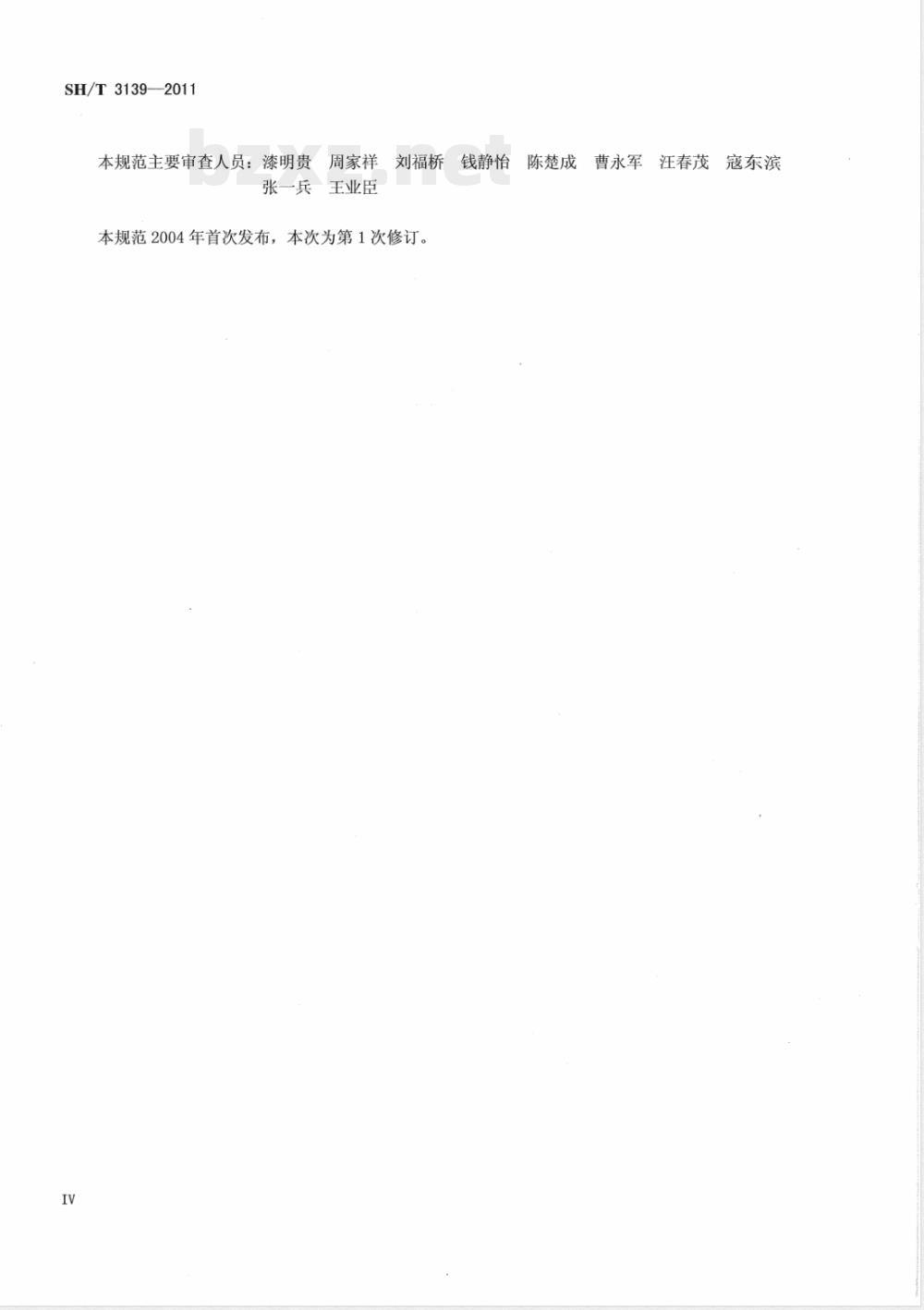

本规范主要审查人员：漆明贵
张一兵
周家祥刘福桥
：钱静怡陈楚成曹永军汪春茂
寇东滨
王业臣
本规范2004年首次发布，本次为第1次修订。IV
1范围
石油化工重载荷离心泵工程技术规范SH/T3139—-2011
本规范规定了石油化工重载荷离心泵及其驱动机、辅助设备在设计、制造、检测和试验等方面的要求。
本规范适用于石油化工行业重载荷离心泵的工程设计及设备采购。超出重载荷参数范围的离心泵也可参照执行。
注：石油化工重载荷离心泵是指符合以下任一条件的离心泵：a）除另有规定外，用于输送易燃或危险的介质；b）输送非易燃和无危险的介质，但符合以下任--操作条件的泵：1）额定排出压力大于1.9MPa（G)；2）操作温度（介质温度）大于或等于225℃；额定转速大于3000r/min；
额定扬程大于120m；
最高吸入压力大于0.5MPa（G)；5）
6）悬臂泵的最大叶轮直径大于330mm；c），泵反转运行，用作液力回收透平。2规范性引用文件
下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版适用于本规范。GB/T9112钢制管法兰
GBZ/T189.8—2007工作场所物理因素测量HG20592钢制管法兰型式、参数（欧洲体系）HG20615钢制管法兰型式、参数（美洲体系）HG20623大直径钢制管法兰（美洲体系）SH3406石油化工钢制管法兰
SH/T3156--2009石油化工离心泵和转子泵用轴封系统工程技术规范SH/T3149石油化工一般用途汽轮机工程技术规定ISO1940Mechanical Vibration-BalanceQuality Requirements of Rigid RotorsISO10438 (API Std 614)Petroleum,Petrochemical and Natural Gas Industries--Lubrication,shaft-sealingand control-oil systems and auxiliariesISO 13709—2003（(API Std 610-2004)Centrifugal Pumps for Petroleum, Petrochemical and NaturalGasIndustries
ISO 21049—-2004 （API Std 682--2004)Pumps-Shaft Sealing Systems for Centrifugal and RotaryPumps
API Std 670MachineryProtection SystemASME B16.1Cast Iron Pipe Flanges and Flanged Fittings Classes 25,125, and 2501
SH/T3139—2011
ASMEB16.5PipeFlangesandFlangedFittingsNPS1/2throughNPS24ASMEB16.42DuctileIronPipeFlanges-andFlangedFittingsClasses 150 and300ASME B16. 47Large Diameter Steel Flanges NPS 26 through NPS 60EN1092-1Flanges and their JointsCircular Flanges forPipes,Valves,Fittings and Accessories,PNDesignated-Part 1 Steel FlangesEN 1092-2 Flanges and theif Joints Circular Flanges for Pipes, Valves, Fittings and Accessories, PNDesignated-Part 2 Cast Iron Flanges3术语和定义
ISO137092003（APIstd610-2004）第3章确立的术语和定义适用于本规范。4
替代设计
卖方可以
设计应包括详细说用
基本设计
般要求下载标准就来标准下载网
柔方提供的替代
和商务角度，提供对有关各方（买方/卖方）都有利的替代设计。使用业绩和应用的标准规范。买方应评估此替代设计方案，决定是否采用，重载荷离心泵（包括辅助设备）应按照使用寿命至少为20年（不包括正常易损件），预期不
续运行至少为3年进行设计和制造。除买方书面批准外，卖方提供的机器规格应在卖方的设计间断连
经验范围内，并且至少应有同样或相似型号的产品在相同或相似操作条件下成功看两年以上和制造
的业绩
及仪表
货范围
下适用手
余另有规定外，卖方应对整个机组包插泵、齿轮变速器（如果需要）、驱动机、油系统、控制联轴器
相关的辅助设备和管道系统等负全部责任，并负责它们之间的合理匹配见定附录A。
见本规
数据美
方的供
（参见本规范附录B）上另有规定外，泵、驱动机及其辅助设备应在规定的环境条件广外启动和连续运行
通邀更换较大直径，或不同水力模型设计的叶轮，泵应有能力在额定条件下至少增加5%的扬变速象应符金ISO13709-2003（APIStd610-2004)第5.1.7和5.1.8条的规定是轮下，为保证运行时有较高的效率和较低的振动值，泵的土作点宜落在优先工作范围5.1.6在额定
流量的70%
（最佳效率点
靠近正常工作点的泵。
120%）内，其正常工作点宜落在最佳效率点的左侧，图选择最佳效率点
5.1.7泵应具有到关闭点为正连续上升的扬程一流量曲线，且扬程上升量至少应是额定扬程的5%。如果规定并联操作
关闲点扬程上升量应大于或等于额定扬程的10%。5.1.8除买方书面批准外，泵的关闭点扬程应小于或等于额定扬程的120%5.1.9泵在额定点的必需汽锤余量PSH应至少比有效汽蚀余量NPSHa小6m，且不应考虑对烃类液体的修正系数；立式筒袋泵及液下泵的-NPSH应至少比NPSH小m。例武泵的基准面为轴中心线；立式悬吊泵的基准面为泵基础的顶部；立式管道泵的基准面为吸大口的中心线。5.1.10对于不带诱导轮的泵，其汽蚀比转速S应小于或等于12780%当S大于12780时，如果卖方有足够数据证明其可靠性，可提供替代设计但应经买方批准。S值可按公式（1）计算：S = NQ0. 5 /(NPSH,)0.7
式中：
SH/T3139—2011
一泵每分钟转数，r/min
一叶轮每侧进口的流量，对单吸叶轮为总流量，对双吸叶轮为总流量的一半，m\/h；0
泵的必需汽蚀余壶！。
体式离心募（高速泵）外，不宜采用诱导轮结构。如果采用诱导轮结构，应同5.1.11除齿轮增速
时满足以下要求：
汽蚀比转速S值应在卖方的经验范围内：a）
诱导轮的段许流量应在泵的额定点附近；b)
诱导轮在振动方面应有稳定的机械性能，且耐冲蚀和其他任何机械损害；c）
数据表上规定的最小稳定连续流量应考患到诱导轮的稳定操作范围d)
5.1.12对手单级扬程大于200m和单级功率大于225kW的泵，其叶轮出口处与蜗壳的间隙控制应符合ISO13709--2003（APIStd610-2004）第5.1.17条的要求。Std610
除另有规定外，泵冷却系统的有关设计应符合ISO13709-2003（API5.1.13
L5.122条的规定。
设备靠置及设备结构的维护应符合ISO13709—2003(APIStd610-5.1.14
条的规定。
除非方特别批准，下列泵型不应选用悬臂式结构：5.1.15
级泵；
吸泵；
-2004)第
-2004)第
昌悬臂泵设计经验的大直径叶轮的单级泵。5.1116泵出口直径小于DN100（4in）时，可以采用单蜗壳泵：当单蜗壳泵用于出1直径大于或等
于bN100（in）时，应经买方书面批准。卖方应提交相关的业绩单来证明其使用经验章式管道泵的使用应限制在以下范围：5.117
a胖轮顶端线速度小于50m/s
b泵最高操作温度小于150℃。
5.1.18除另有规定外，卧式泵、立式管道泵应采用带中间轴的加长联轴器，且应设计成后开门结构。5.1.19对于立式齿轮增速一体式离心泵（高速泵），当电机驱动泵的额定功率大于等于150kW或电于等于1600kg时，应设置一钢结构支架以支撑电机。机重量
5.1.20对于液下泵，卖方应提供过滤精度（网目数）合适的过滤器
离心泵的泵型分类及其特殊设计特征应符合ISO13709—2003（APIStd6102004)第5.2条的规
5.3泵壳
5.3.1压力泵壳的基本设计要求应符合1SO13709—2003（APIStd610—2004)第5.3条的规定。5.3.2通用紧固件螺纹宜采用公制（ISO/M制）螺纹，如果采用英制《UN/UNC制）螺纹，应经买方认可。
其吸入口和/或排出口为侧向进出时，泵宜采用中心线支承。5.3.3对轴向剖分泵壳，
5.3.4对于操作温度大于0℃的泵，应比较最高预期操作温度，额定操伴温度加10℃，按两者中较高的温度设计；操作温度在0℃级0℃以下的泵，应按最低操作温度设计。5.4泵进出口和泵壳上的其他接口5.4.1泵进出口和泵壳上其他接日应符合ISO13709—2003(APIStd610--2004)第5.4条的规定。5.4.2法兰标准、压力等级应符合数据表中规定的要求。经买方书面批准，也可采用对应的其他法兰标准。GB/T9115、GB/T17241、SH3406、HG20592、HG20615、HG20623、ASMEB16.1、ASME3
SH/T3139--2011
B16.5、ASMEB16.42、ASMEB16.47和EN1092标准的对应情况参见本规范附录C。5.4.3除买方书面批准外，泵进出口在额定流量时的流速应小于或等于表1规定的限值：表1泵进出口流速限值
碳氢化合物（烃类）和冷却水
磨蚀或腐蚀液体
5.5作用在泵进出口上的外力和外力矩进口
单位：m/s
5.5.1除另有规定外，泵进出口法兰上允许承受的外力和外力矩应大于或等于ISO13709--2003（APIStd610一2004）表4的2倍，且应保证在可用范围内的壳体变形对泵的密封和机械性能（如对中、振动等）不产生任何影响。
5.5.2卖方在报价中应提出泵进出口法兰上允许承受的外力和外力矩。5.6转子
5.6.1转子的基本设计应符合ISO13709—2003(APIStd610—2004)第5.6条的规定。5.6.2当叶轮顶端线速度超过表2的限值时，卖方应提交设计参数、材料和卖方的设计标准等资料供买方审阅。
表2叶轮顶端线速度的限值
可锻铸铁
奥氏体不锈钢
12%铬钢
5.7耐磨环和运转间隙
线速度
耐磨环和运转间隙应符合ISO13709-2003（APIStd610-2004）第5.7条的规定。5.8轴封
5.8.1机械密封的基本设计要求应符合ISO13709--2003（APIStd610—2004）第5.8条的规定。5.8.2泵应配备集装式机械密封，密封及其密封系统的选用准则应符合SH/T3156-2009第5.2条的规定。
5.8.3除另有规定外，宜选用ISO21049---2004（APIStd682—2004）规定的第二类密封（Categ0ry.2）。5.8.4为保证密封性能和寿命，密封压盖和密封室应准确对中，压盖与密封室内外止口的同心度应小于或等于125um；轴和轴套的间隙配合采用G7/h6，轴向剖分的泵另加75um。具体数值可参阅ISO21049—2004（APIStd682—2004）的表6。5.8.5买方应在数据表上规定机械密封的基本要求。买方应规定机械密封的冲洗方式和材料分类代号；卖方应在数据表上确定其最终选择，并标明制造商型号、材料牌号和辅助管道布置方案。4
5.8.6密封制造商应由买方和卖方一起协商确定。5.9动力学
SH/T3139—2011
5.9.1除买方书面批准外，转子应采用刚性轴设计。刚性轴转子的一阶临界转速应大于或等于最高连续转速的120%。
5.9.2对于多级泵（三级或三级以上），如果其转子为挠性转子，卖方应对进行转子横向临界转速分析和阻尼不平衡响应分析。如果卖方有相同规格泵的成功运转经验，可不进行转子的动力学分析。5.9.3扭转振动分析应符合ISO13709—-2003（APIStd610--2004）第5.9.2条的规定。5.9.4振动应符合ISO13709—2003（APIStd610-2004）第5.9.3条的规定。5.9.5转子的每一个主要零部件（如叶轮、轴、联轴器等）应按ISO1940标准G2.5级进行动平衡试验。并应符合ISO13709--2003（APIStd610—2004）第5.9.4.2及5.9.4.3条中对转子平衡的相关规定。
5.10轴承和轴承箱
5.10.1轴承应符合ISO13709—2003（APIStd610--2004）第5.10.1条的规定。5.10.2除另有规定外，立式泵的导向衬套应由石墨制成，并且适用于操作条件。5.10.3对于周向速度大于15m/s的滑动轴承，如果不采用强制润滑系统，应经买方批准。5.10.4轴承箱应符合ISO13709—2003（APIStd610—2004）第5.10.2条的要求。5.11润滑
润滑应符合ISO13709—2003（APIStd610--2004）第5.11条的规定。5.11.1
当轴承要求采用强制供油润滑时，实方应提供压力润滑油系统。5.11.2
当采用压力润滑系统时，对于重要使用场合，其润滑油系统应符合ISO10438（APIStd614）5.11.3
的Part1和Part3的规定。
5.11.4对于不符合ISO10438（APIStd614）标准的压力润滑油系统，其配置至少应包括下列内容：带吸入滤网的轴头驱动或电机驱动的主油泵；a)
一台电机驱动的辅助油泵，当系统油压低时，辅助油泵应能自动起动：带在线清洗功能和配压差计的全流量双（一对）油滤器。过滤精度至少应为25um；c)
-台油冷却器；
-台具有最小滞留时间为3min的奥氏体不锈钢油箱。如有必要，要有个清洗孔和-个加热装置；
必要的控制和仪器仪表，包括：f)
低油压报警和停机开关；
2）每个轴承排放管道中设置个流量视镜；3）一个供油总管压力表和过滤器差压指示器；g）系统设备安装在一个底座上，且应尽可能同泵（含驱动机）安装在同一底座内。5.12材料
5.12.1除另有规定外，泵材料应按ISO13709-2003（APIStd610--2004）附录G及附录H的规定，也可用同等或较高性能的材料来替代，并经买方确认。卖方的报价书中应明确标明所有关键零部件材料的治金状态，如锻造、铸造等。5.12.2卖方应根据规定的材料等级及规定的操作条件负责最终的材料选择，并在数据表上标明主要零部件的具体牌号。
5.12.3泵用材料的-般要求应符合ISO13709——2003（APIStd6102004）第5.12.1.3至5.12.1.14条的规定。
5.12.4铸件的要求应符合ISO13709—2003(APIStd610--2004)第5.12.2.1至5.12.2.4和5.12.2.6条的规定。
SH/T3139—2011
5.12.5铸件的修复方法应该提交买方批准。5.12.6焊接和焊缝返修应符合ISO137092003（APIStd610—2004）第5.12.3.1至5.12.3.2条的规定。
5.12.7由锻材或铸材和锻材组合制造的承压泵壳应符合ISO709-2003(APIStd610—2004）第5.12.3.3条的规定。这些要求不适用手泵进出口和泵壳上其它接口气买。接（头）应符合ISO13709—2003（APIStd6102004）第5.12.3.45.12.8泵进出口和泵壶上
的规定。
5.12.9低温材料应得合/ISOX3709--2003（APIStd610—2004）第5.124条的规定5.12.10在规定的最低设让金属温度低于一20℃下使用的所有承受内压力的钢科奥低体不锈钢除外），应对母体金属和焊接处作V形切口的摆锤式冲击试验。5.12.11除另有规定外碳钢和低合金钢制泵壳的腐蚀裕量最小为3.0mm，高金钢和有色金属材料可不考虑腐蚀裕量
5.13噪声
卖方应来用行之有效的技术、材料、工艺和方法，使主要噪声源控制到最小全满足安全以
如果采用隔声罩，
及工艺流程需要的前提下，宜采用吸声、消声和减振等降噪措施，不宜采用隔声罩。真设计应便于机组的维护；如压缩机位于爆炸危险区，罩内防爆区域应按区者虑。应设置通风装置
余另有规定外，在离机组设备任何表面1m处测得的总体噪声(声压级)不应超过表3规定的工5.13.2
作场所噪声等效声
声级接触限值。当总体噪声（声压级）超过表3规定的限值时，卖方应提交的中心赖率（Hz
测定的机组的频带声压级供买方批准。表3工作场所噪声等效声级接触限值日接触噪声时间
注：本表摘自GBZ/T189.8-2007
辅助设备
6.1驱动机
功率。
噪声限值
驱动机的选用要求应符合ISO137092003（APIStd610-2004）第6人条的规定频程
任何功率传动设备，如齿轮变速器、液力耦合器，其额定功率应大于或等于驱动机的额定输出6.1.3对于变速原动机，
转速下都能连续运转。
应设计成在调速器调节范围内（调速器的调节范围根据生机来确定）的任何6.1.4当采用变频器调速时，应满足以下要求：a）除另有规定外，变频器应采用恒扭矩输出；b）变频器的适用功率应大于或等于电动机额定输出功率的1.1倍。6.1.5如果采用汽轮机驱动，汽轮机应符合SH/T3149。6.2联轴器和护罩
6.2.1联轴器和护罩应符合ISO13709-2003（APIStd610—2004）第6.2条的规定。6
