标准内容
ICS29.060.01
备案号：32063—2011

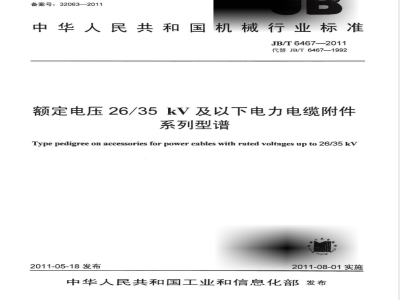

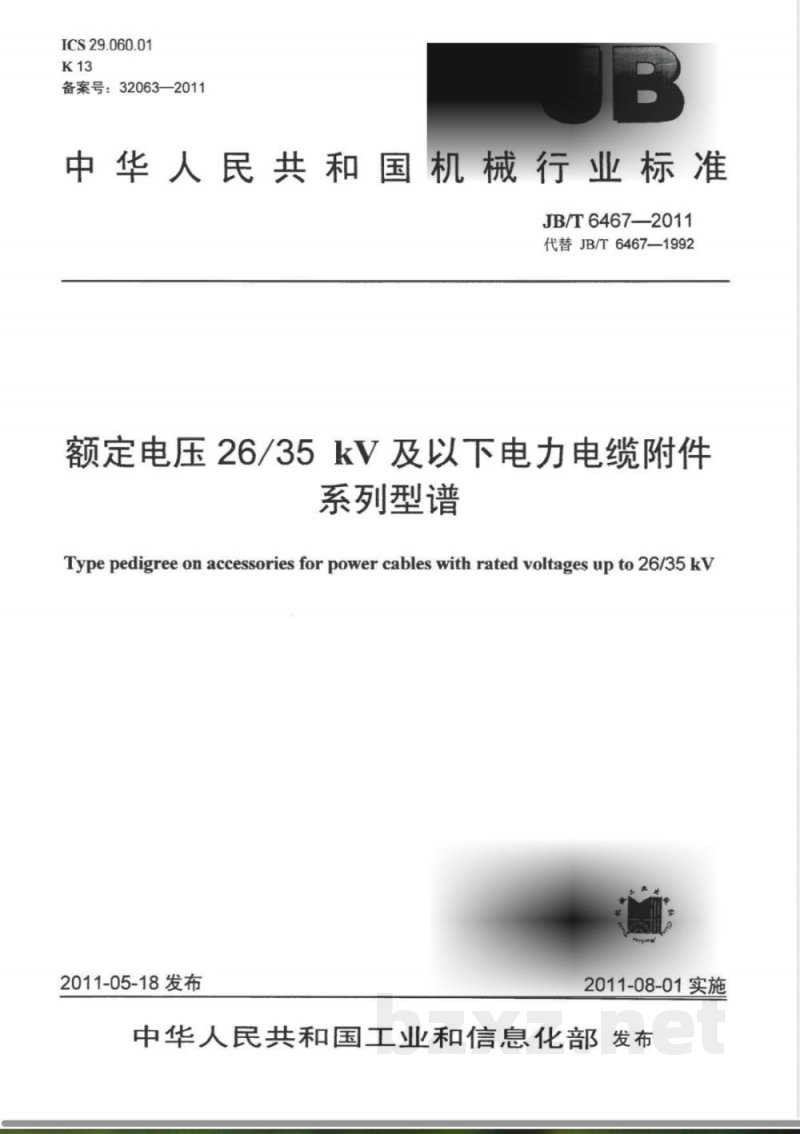

中华人民共和国机械行业标准
JB/T6467—2011
代替JB/T6467—1992
额定电压26/35kV及以下电力电缆附件系列型谱
Type pedigree on accessories forpower cables with rated voltages up to26/35kV2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布前言

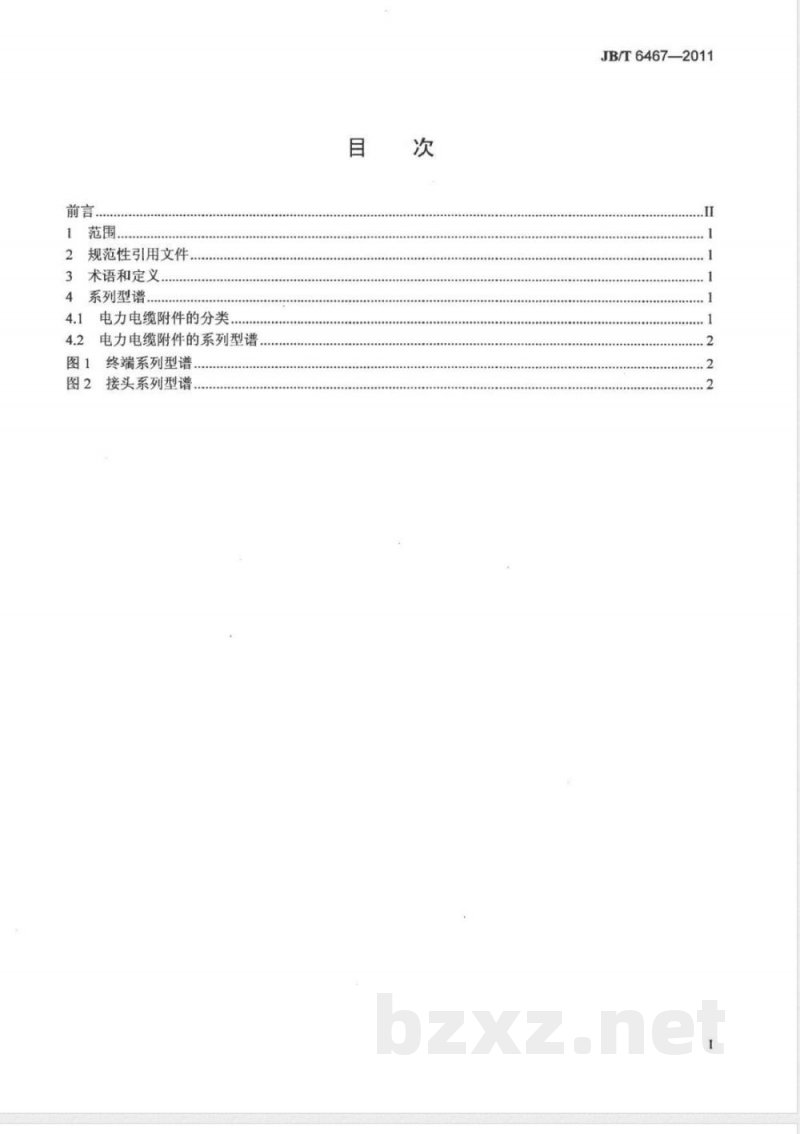

规范性引用文件，
术语和定义
系列型谱，
电力电缆附件的分类，
0000000000
电力电缆附件的系列型谱
终端系列型谱，
接头系列型谱，
JB/T6467-—2011
JB/T6467-2011

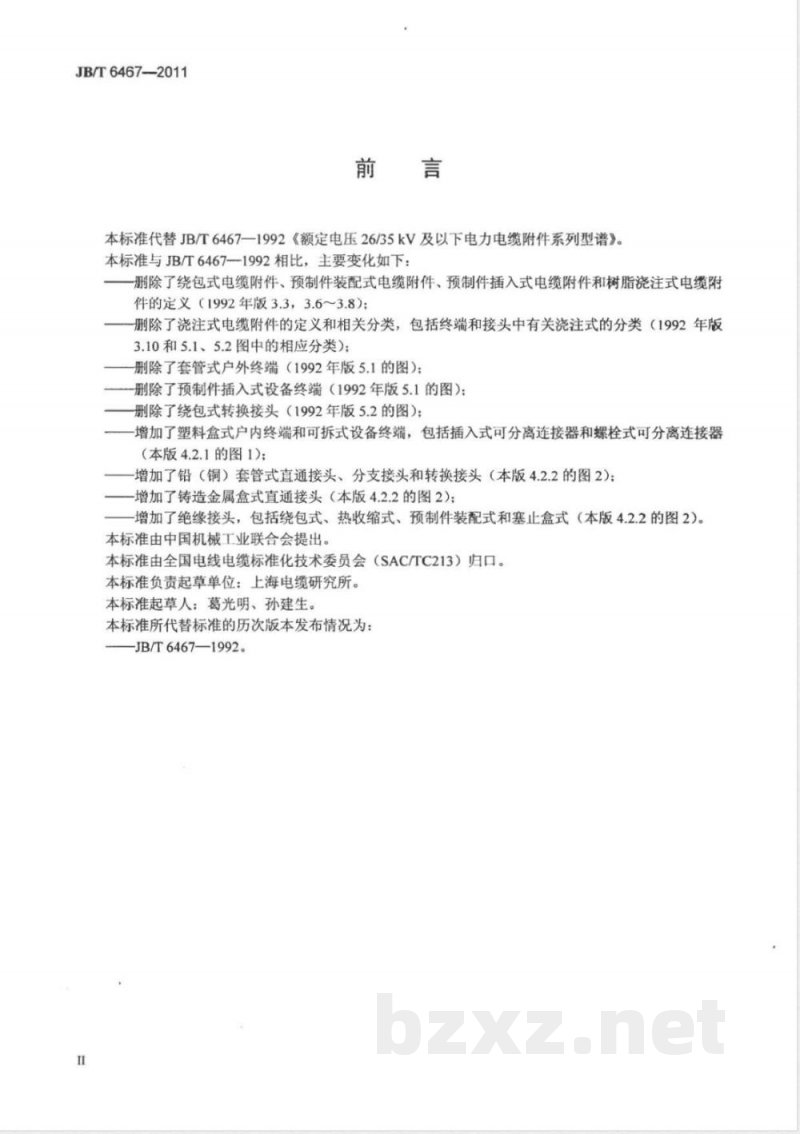

本标准代替JB/T6467—1992《额定电压26/35kV及以下电力电缆附件系列型谱》。本标准与JB/T64671992相比，主要变化如下：删除了绕包式电缆附件、预制件装配式电缆附件、预制件插入式电缆附件和树脂浇注式电缆附件的定义（1992年版3.3，3.63.8）；删除了浇注式电缆附件的定义和相关分类，包括终端和接头中有关浇注式的分类（1992年版3.10和5.1、5.2图中的相应分类）；删除了套管式户外终端（1992年版5.1的图）；删除了预制件插入式设备终端（1992年版5.1的图）；删除了绕包式转换接头（1992年版5.2的图）；增加了塑料盒式户内终端和可拆式设备终端，包括插入式可分离连接器和螺栓式可分离连接器（本版4.2.1的图1）；
增加了铅（铜）套管式直通接头、分支接头和转换接头（本版4.2.2的图2）；增加了铸造金属盒式直通接头（本版4.2.2的图2）；增加了绝缘接头，包括绕包式、热收缩式、预制件装配式和塞止盒式（本版4.2.2的图2）。本标准由中国机械工业联合会提出。本标准由全国电线电缆标准化技术委员会（SAC/TC213）归口。本标准负责起草单位：上海电缆研究所。本标准起草人：葛光明、孙建生。本标准所代替标准的历次版本发布情况为：-JB/T6467—1992。
1范围
JB/T6467—2011
额定电压26/35kV及以下电力电缆附件系列型谱本标准规定了额定电压26/35kV及以下电力电缆附件的系列型谱。本标准适用于额定电压26/35kV及以下电力电缆附件（以下简称电力电缆附件）的分类系列划分，并指导产品开发和应用选型。

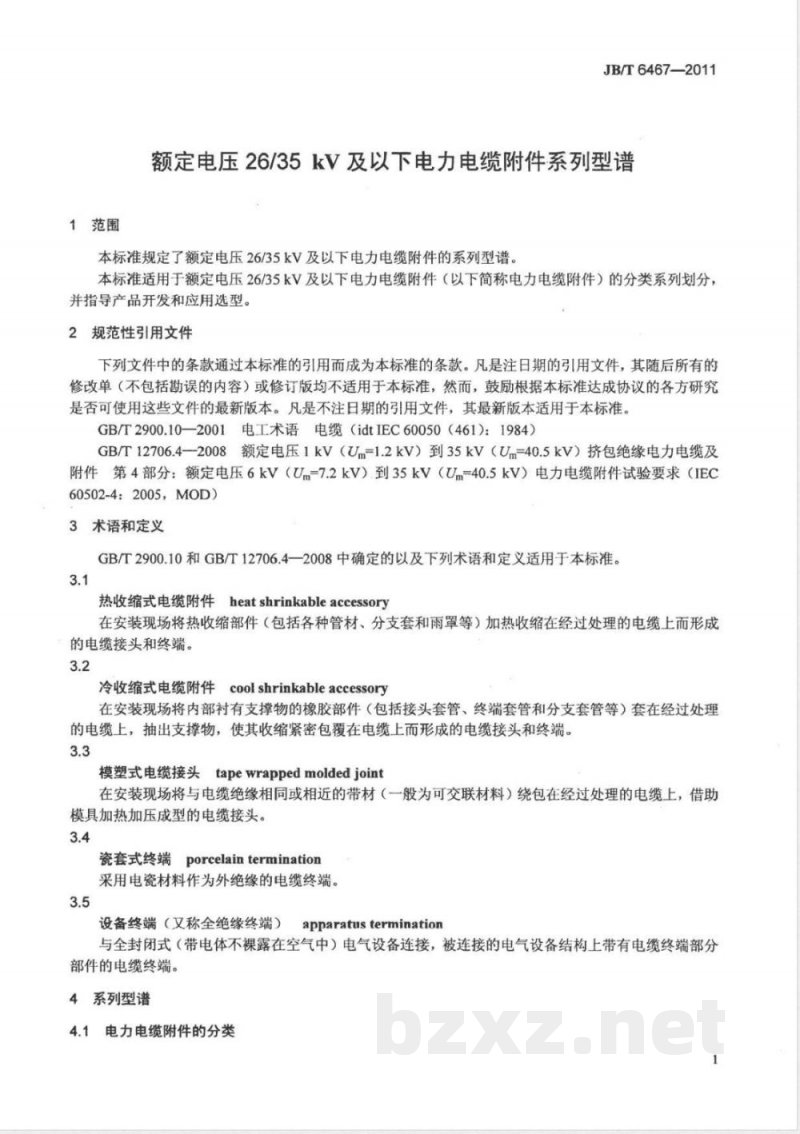

2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2900.10—2001电工术语电缆（idtIEC60050（461）：1984）GB/T12706.4—2008额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘电力电缆及附件第4部分：额定电压6kV（Um=7.2kV）到35kV（Um=40.5kV）电力电缆附件试验要求（IEC60502-4：2005，MOD）
3术语和定义
GB/T2900.10和GB/T12706.4—2008中确定的以及下列术语和定义适用于本标准，3.1
热收缩式电缆附件heatshrinkableaccessory在安装现场将热收缩部件（包括各种管材、分支套和雨罩等）加热收缩在经过处理的电缆上而形成的电缆接头和终端。
冷收缩式电缆附件coolshrinkableaccessory在安装现场将内部衬有支撑物的橡胶部件（包括接头套管、终端套管和分支套管等）套在经过处理的电缆上，抽出支撑物，使其收缩紧密包覆在电缆上而形成的电缆接头和终端。3.3
模塑式电缆接头tapewrappedmoldedjoint在安装现场将与电缆绝缘相同或相近的带材（一般为可交联材料）绕包在经过处理的电缆上，借助模具加热加压成型的电缆接头。3.4
瓷套式终端porcelaintermination采用电瓷材料作为外绝缘的电缆终端。3.5
设备终端（又称全绝缘终端）
apparatustermination
与全封闭式（带电体不裸露在空气中）电气设备连接，被连接的电气设备结构上带有电缆终端部分部件的电缆终端。
4系列型谱
4.1电力电缆附件的分类
JB/T6467—2011
电力电缆附件包括终端和接头。4.2电力电缆附件的系列型谱
4.2.1终端

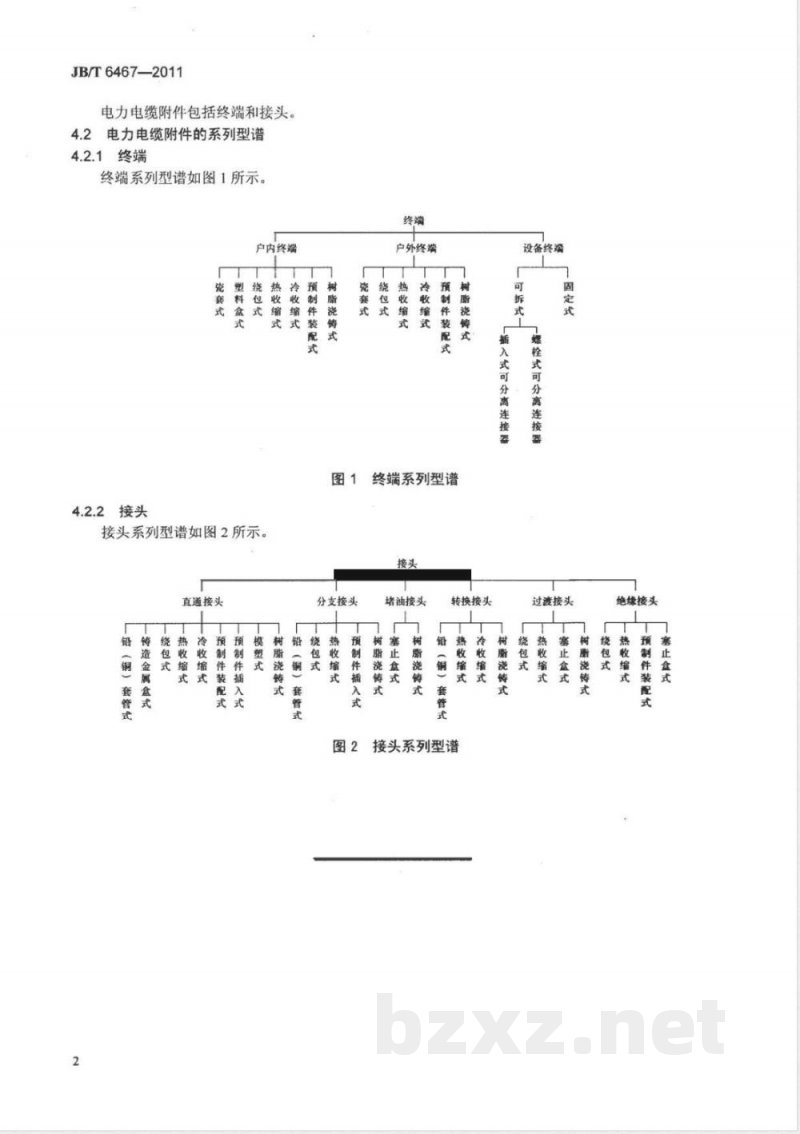

终端系列型谱如图1所示。
设备终举
户外终端
户内终端
固定式
栓式可分离连按器
可拆式上
「插入式可分离连接器
腊浇铸式
减制件装配式
冷收缩式
收缩式
瓷赛式
树脂浇等式
双制件装晟式
收缩式
收缩式
终端系列型谱
4.2.2接头
接头系列型谱如图2所示。
绝缘接头
过凌接头
转换接头
堵油接头
分支接头
直通接头
鑫止盒式
制件装配式
热牧缩式
绕包式
脂浇传式
会止盒式
数缩式
加包式
靡浇式
冷收缩式
收缩式
鍋（铜）套管式
魔浇铸式
出止盒式
脂洗铸式bZxz.net
成制件插入式
收缩式
绕包式
铅（铜）
套管式
树脂浇式
制件插入式
预制件装配式
收缩式
照收缩式
桃包式
讲造金属盒式
铅（铜）套管式
接头系列型谱
民共和
机械行业标准
额定电压26/35kV及以下电力电缆附件系列型谱
JB/T64672011
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm?0.25印张·8千字2011年11月第1版第1次印刷
书号：15111·10193
网址：http：//www.cmpbook.com编辑部电话：
直销中心电话：
（010）88379778
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
