JB/T 4107.4-2014
基本信息
标准号： JB/T 4107.4-2014
中文名称：电触头材料化学分析方法 第4部分：银钨中银含量的测定
标准类别：其他行业标准
标准状态：现行
发布日期：2014-07-09
实施日期：2014-11-01
出版语种：简体中文
下载格式：.pdf .zip
标准分类号
中标分类号：电工>>电工材料和通用零件>>K14电工合金零件
关联标准
替代情况：替代JB/T 4107.4-1999
出版信息
出版社：机械工业出版社
标准价格：12.0
出版日期：2014-11-01
相关单位信息
发布部门：中华人民共和国工业和信息化部
标准简介
本部分规定了采用碘量法测定银钨电触头材料中银含量的方法。
本部分适用于银钨电触头材料中银含量的测定。测定范围：25.00～75.00%。
标准图片预览
标准内容

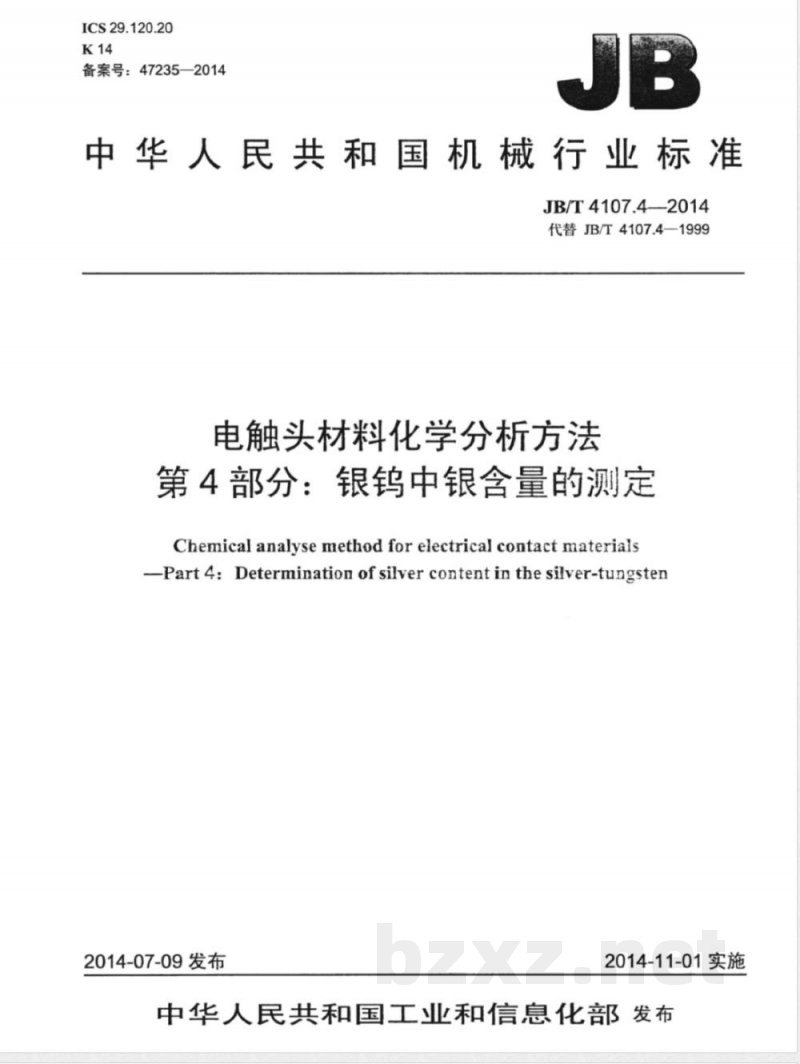

ICS29.120.20
备案号：47235—2014
中华人民共和国机械行业标准
JB/T4107.4—2014
代替JB/T4107.4—1999
电触头材料化学分析方法
第4部分：银钨中银含量的测定
Chemical analysemethodforelectricalcontactmaterials-Part4:Determinationof silver contentinthesilver-tungsten2014-07-09发布
2014-11-01实施

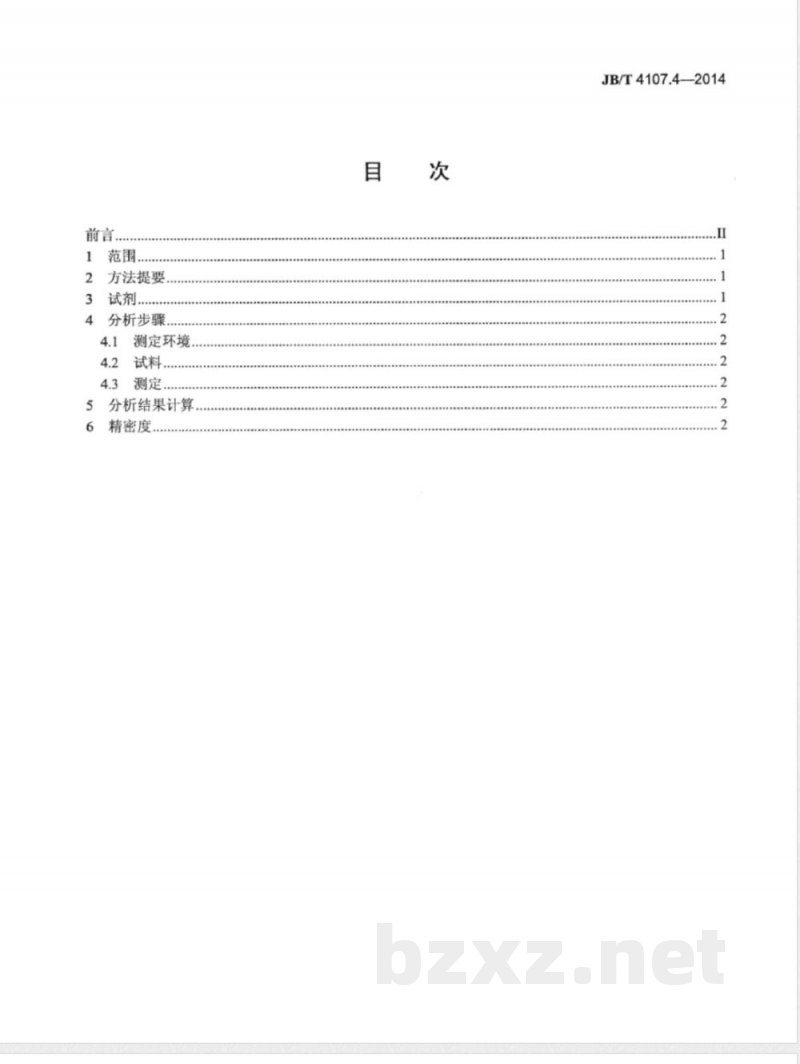

中华人民共和国工业和信息化部发布前言，
方法提要.
4分析步骤
测定环境、
分析结果计算
精密度
JB/T4107.4—2014
JB/T4107.4—2014

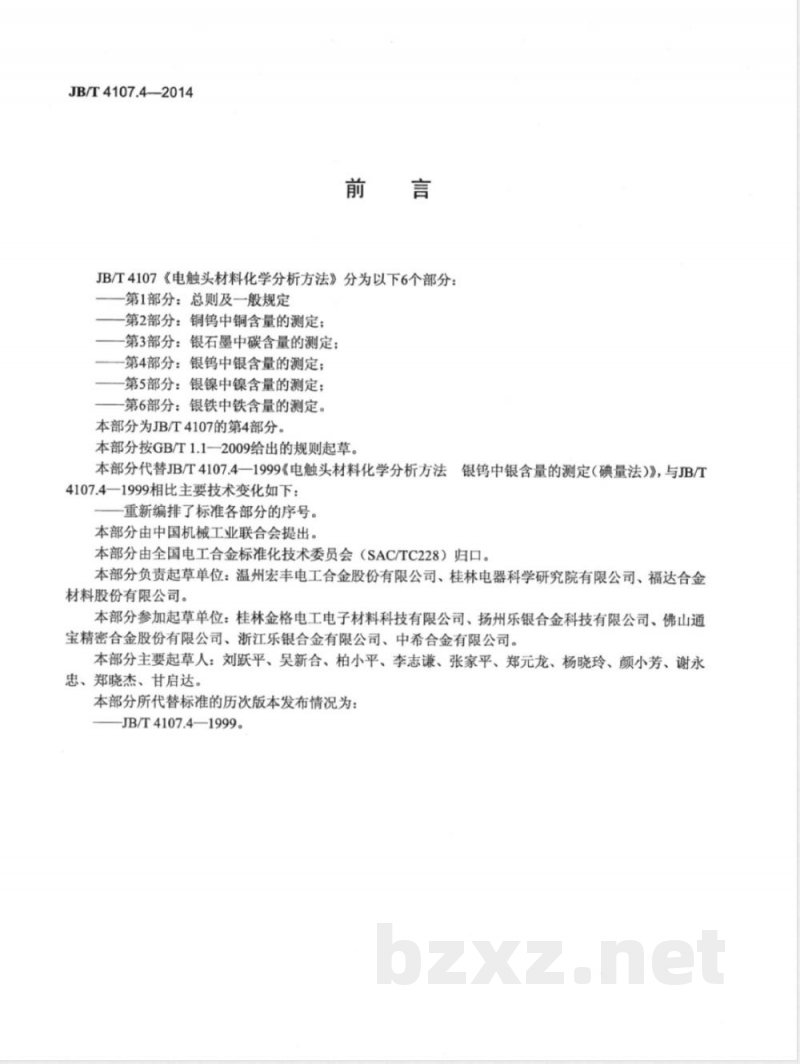

JB/T4107《电触头材料化学分析方法》分为以下6个部分：第1部分：总则及一般规定
第2部分：铜钨中铜含量的测定；一第3部分：银石墨中碳含量的测定；一第4部分：银钨中银含量的测定；第5部分：银镍中镍含量的测定；第6部分：银铁中铁含量的测定。本部分为JB/T4107的第4部分。
本部分按GB/T1.1—2009给出的规则起草。本部分代替JB/T4107.4一1999《电触头材料化学分析方法银钨中银含量的测定（碘量法）》，与JB/T4107.4一1999相比主要技术变化如下：-重新编排了标准各部分的序号。本部分由中国机械工业联合会提出。本部分由全国电工合金标准化技术委员会（SAC/TC228）归口。本部分负责起草单位：温州宏丰电工合金股份有限公司、桂林电器科学研究院有限公司、福达合金材料股份有限公司。
本部分参加起草单位：桂林金格电工电子材料科技有限公司、扬州乐银合金科技有限公司、佛山通宝精密合金股份有限公司、浙江乐银合金有限公司、中希合金有限公司。本部分主要起草人：刘跃平、吴新合、柏小平、李志谦、张家平、郑元龙、杨晓玲、颜小芳、谢永忠、郑晓杰、甘启达。
本部分所代替标准的历次版本发布情况为：JB/T4107.4—1999。

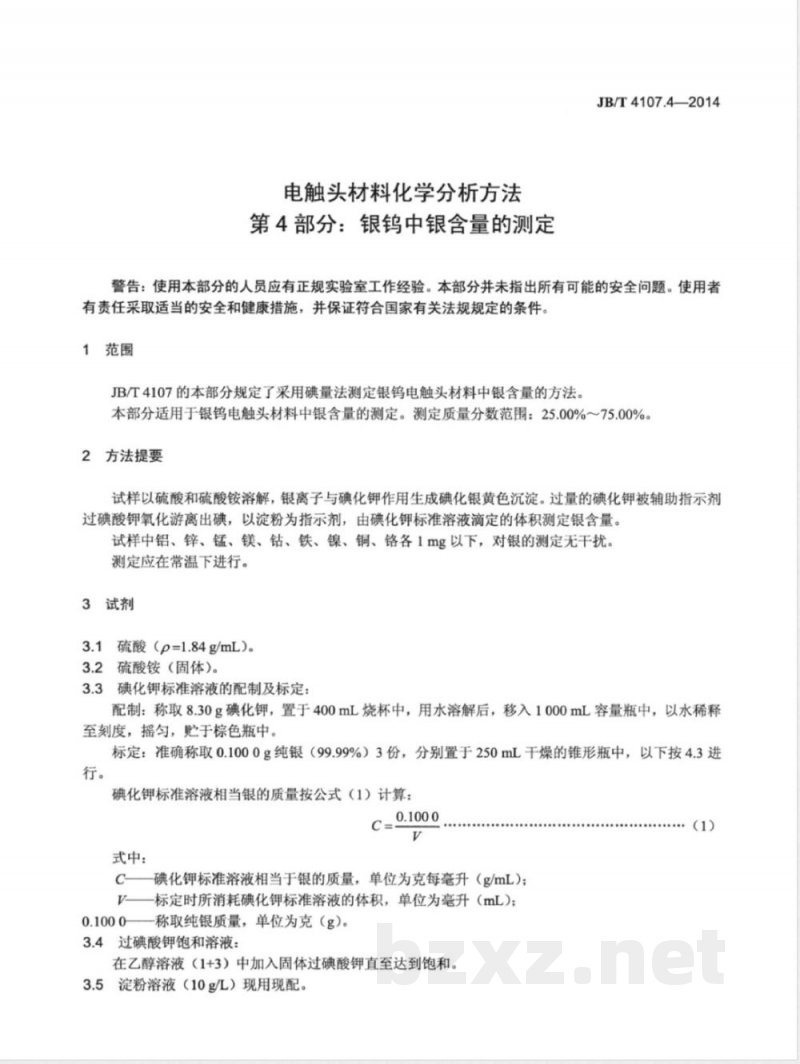

电触头材料化学分析方法
第4部分：银钨中银含量的测定
JB/T4107.4—2014
警告：使用本部分的人员应有正规实验室工作经验。本部分并未指出所有可能的安全问题。使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。1范围
JB/T4107的本部分规定了采用碘量法测定银钨电触头材料中银含量的方法。本部分适用于银钨电触头材料中银含量的测定。测定质量分数范围：25.00%75.00%。2方法提要
试样以硫酸和硫酸铵溶解，银离子与碘化钾作用生成碘化银黄色沉淀。过量的碘化钾被辅助指示剂过碘酸钾氧化游离出碘，以淀粉为指示剂，由碘化钾标准溶液滴定的体积测定银含量。试样中铝、锌、锰、镁、钻、铁、镍、铜、铬各1mg以下，对银的测定无干扰。测定应在常温下进行。
3试剂
硫酸（p=1.84g/mL）)。
硫酸铵（固体）。
碘化钾标准溶液的配制及标定：3.3
配制：称取8.30g碘化钾，置于400mL烧杯中，用水溶解后，移入1000mL容量瓶中，以水稀释至刻度，摇匀，贮于棕色瓶中。标定：准确称取0.1000g纯银（99.99%）3份，分别置于250mL干燥的锥形瓶中，以下按4.3进行。
碘化钾标准溶液相当银的质量按公式（1）计算：C=0.1000
式中：
C碘化钾标准溶液相当于银的质量，单位为克每毫升（g/mL)；V一标定时所消耗碘化钾标准溶液的体积，单位为毫升（mL）；0.1000—称取纯银质量，单位为克（g）。3.4过碘酸钾饱和溶液：
在乙醇溶液（1+3）中加入固体过碘酸钾直至达到饱和。3.5淀粉溶液（10g/L）现用现配。（1)
JB/T4107.4—2014

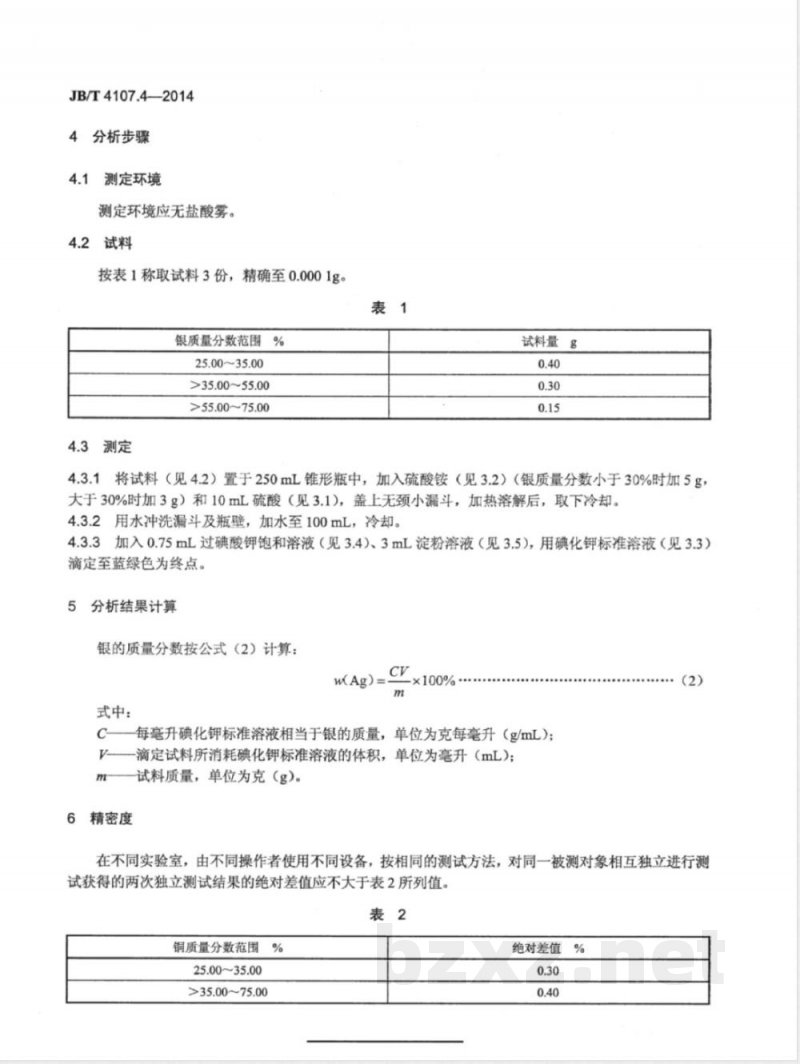

分析步骤
测定环境
测定环境应无盐酸雾。
按表1称取试料3份，精确至0.0001g。银质量分数范围%
25.00~35.00
>35.00~55.00
>55.00~75.00
4.3测定
试料量g
4.3.1将试料（见4.2）置于250mL锥形瓶中，加入硫酸铵（见3.2）（银质量分数小于30%时加5g，大于30%时加3g）和10mL硫酸（见3.1），盖上无颈小漏斗，加热溶解后，取下冷却。4.3.2用水冲洗漏斗及瓶壁，加水至100mL，冷却。4.3.3加入0.75mL过碘酸钾饱和溶液（见3.4）、3mL淀粉溶液（见3.5），用碘化钾标准溶液（见3.3）滴定至蓝绿色为终点。
分析结果计算
银的质量分数按公式（2）计算：w(Ag):
式中：
×100%
每毫升碘化钾标准溶液相当于银的质量，单位为克每毫升（g/mL）；C
一滴定试料所消耗碘化钾标准溶液的体积，单位为毫升（mL）；m
试料质量，单位为克（g）。
6精密度
在不同实验室，由不同操作者使用不同设备，按相同的测试方法，对同一被测对象相互独立进行测试获得的两次独立测试结果的绝对差值应不大于表2所列值。表2
铜质量分数范围
25.00~35.00
>35.00~75.00
绝对差值
JB/T4107.4-2014
中华人民共和国
机械行业标准
电触头材料化学分析方法
第4部分：银钨中银含量的测定
JB/T4107.42014
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037免费标准下载网bzxz
210mmX297mm?0.5印张?8千字
2014年12月第1版第1次印刷
定价：12.00元
书号：15111·12278
网址：http：//www.cmpbook.com编辑部电话：（010）88379778
直销中心电话：（010）88379693封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
备案号：47235—2014
中华人民共和国机械行业标准
JB/T4107.4—2014
代替JB/T4107.4—1999
电触头材料化学分析方法
第4部分：银钨中银含量的测定
Chemical analysemethodforelectricalcontactmaterials-Part4:Determinationof silver contentinthesilver-tungsten2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布前言，
方法提要.
4分析步骤
测定环境、
分析结果计算
精密度
JB/T4107.4—2014
JB/T4107.4—2014
JB/T4107《电触头材料化学分析方法》分为以下6个部分：第1部分：总则及一般规定
第2部分：铜钨中铜含量的测定；一第3部分：银石墨中碳含量的测定；一第4部分：银钨中银含量的测定；第5部分：银镍中镍含量的测定；第6部分：银铁中铁含量的测定。本部分为JB/T4107的第4部分。
本部分按GB/T1.1—2009给出的规则起草。本部分代替JB/T4107.4一1999《电触头材料化学分析方法银钨中银含量的测定（碘量法）》，与JB/T4107.4一1999相比主要技术变化如下：-重新编排了标准各部分的序号。本部分由中国机械工业联合会提出。本部分由全国电工合金标准化技术委员会（SAC/TC228）归口。本部分负责起草单位：温州宏丰电工合金股份有限公司、桂林电器科学研究院有限公司、福达合金材料股份有限公司。
本部分参加起草单位：桂林金格电工电子材料科技有限公司、扬州乐银合金科技有限公司、佛山通宝精密合金股份有限公司、浙江乐银合金有限公司、中希合金有限公司。本部分主要起草人：刘跃平、吴新合、柏小平、李志谦、张家平、郑元龙、杨晓玲、颜小芳、谢永忠、郑晓杰、甘启达。
本部分所代替标准的历次版本发布情况为：JB/T4107.4—1999。
电触头材料化学分析方法
第4部分：银钨中银含量的测定
JB/T4107.4—2014
警告：使用本部分的人员应有正规实验室工作经验。本部分并未指出所有可能的安全问题。使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。1范围
JB/T4107的本部分规定了采用碘量法测定银钨电触头材料中银含量的方法。本部分适用于银钨电触头材料中银含量的测定。测定质量分数范围：25.00%75.00%。2方法提要
试样以硫酸和硫酸铵溶解，银离子与碘化钾作用生成碘化银黄色沉淀。过量的碘化钾被辅助指示剂过碘酸钾氧化游离出碘，以淀粉为指示剂，由碘化钾标准溶液滴定的体积测定银含量。试样中铝、锌、锰、镁、钻、铁、镍、铜、铬各1mg以下，对银的测定无干扰。测定应在常温下进行。
3试剂
硫酸（p=1.84g/mL）)。
硫酸铵（固体）。
碘化钾标准溶液的配制及标定：3.3
配制：称取8.30g碘化钾，置于400mL烧杯中，用水溶解后，移入1000mL容量瓶中，以水稀释至刻度，摇匀，贮于棕色瓶中。标定：准确称取0.1000g纯银（99.99%）3份，分别置于250mL干燥的锥形瓶中，以下按4.3进行。
碘化钾标准溶液相当银的质量按公式（1）计算：C=0.1000
式中：
C碘化钾标准溶液相当于银的质量，单位为克每毫升（g/mL)；V一标定时所消耗碘化钾标准溶液的体积，单位为毫升（mL）；0.1000—称取纯银质量，单位为克（g）。3.4过碘酸钾饱和溶液：
在乙醇溶液（1+3）中加入固体过碘酸钾直至达到饱和。3.5淀粉溶液（10g/L）现用现配。（1)
JB/T4107.4—2014
分析步骤
测定环境
测定环境应无盐酸雾。
按表1称取试料3份，精确至0.0001g。银质量分数范围%
25.00~35.00
>35.00~55.00
>55.00~75.00
4.3测定
试料量g
4.3.1将试料（见4.2）置于250mL锥形瓶中，加入硫酸铵（见3.2）（银质量分数小于30%时加5g，大于30%时加3g）和10mL硫酸（见3.1），盖上无颈小漏斗，加热溶解后，取下冷却。4.3.2用水冲洗漏斗及瓶壁，加水至100mL，冷却。4.3.3加入0.75mL过碘酸钾饱和溶液（见3.4）、3mL淀粉溶液（见3.5），用碘化钾标准溶液（见3.3）滴定至蓝绿色为终点。
分析结果计算
银的质量分数按公式（2）计算：w(Ag):
式中：
×100%
每毫升碘化钾标准溶液相当于银的质量，单位为克每毫升（g/mL）；C
一滴定试料所消耗碘化钾标准溶液的体积，单位为毫升（mL）；m
试料质量，单位为克（g）。
6精密度
在不同实验室，由不同操作者使用不同设备，按相同的测试方法，对同一被测对象相互独立进行测试获得的两次独立测试结果的绝对差值应不大于表2所列值。表2
铜质量分数范围
25.00~35.00
>35.00~75.00
绝对差值
JB/T4107.4-2014
中华人民共和国
机械行业标准
电触头材料化学分析方法
第4部分：银钨中银含量的测定
JB/T4107.42014
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037免费标准下载网bzxz
210mmX297mm?0.5印张?8千字
2014年12月第1版第1次印刷
定价：12.00元
书号：15111·12278
网址：http：//www.cmpbook.com编辑部电话：（010）88379778
直销中心电话：（010）88379693封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
