本文件规定了纺织用色立体颜色标号、测量、色差评价的要求，提供了颜色分析与搭配的建议。 本文件适用于纺织品设计、加工、使用等领域中对颜色的定量表示和分析与搭配应用，其他行业颜色的定量表示和分析与搭配应用也可参照使用。

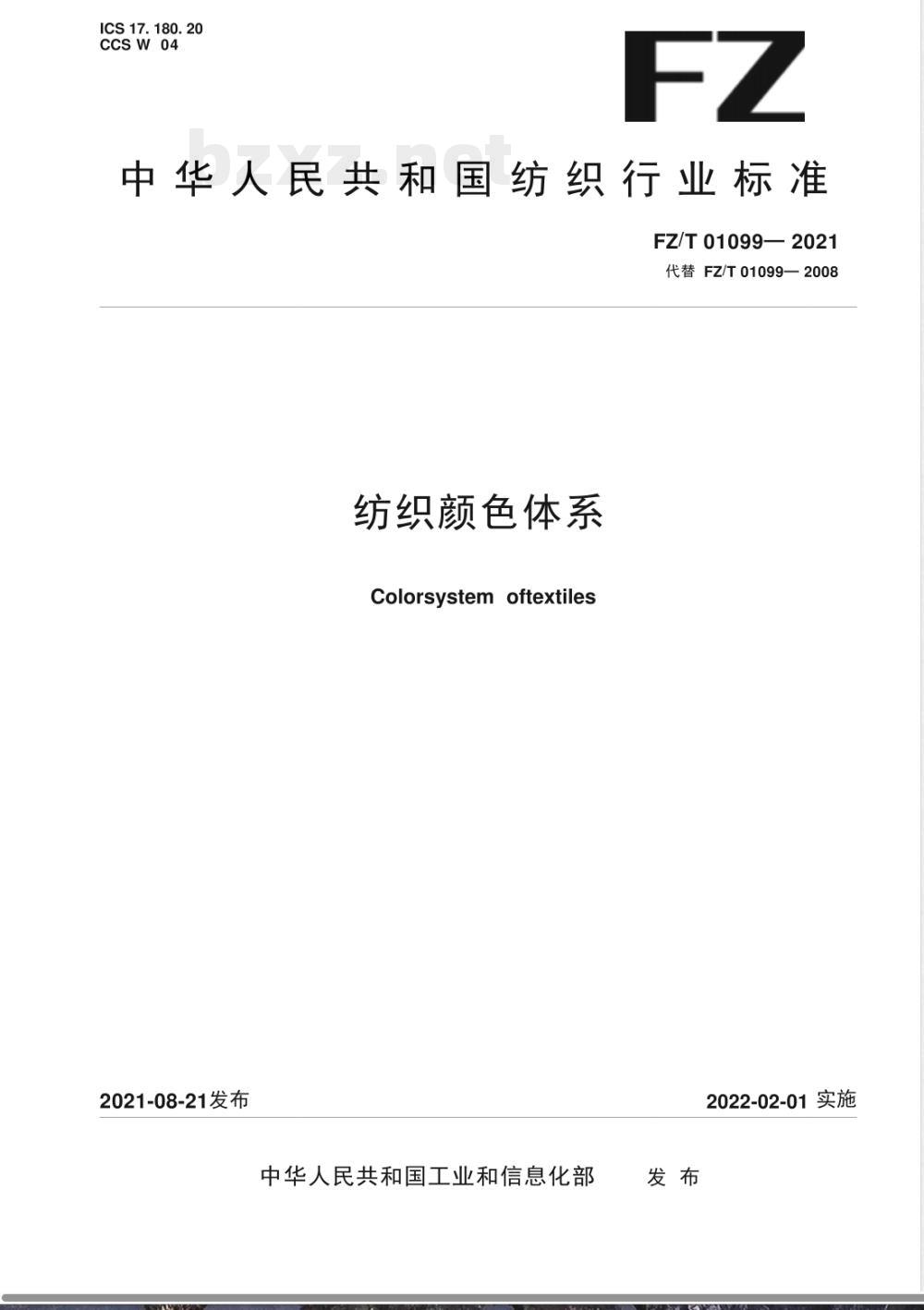

ICS17.180.20
ccsw 04
中华人民共和国纺织行业标准
FZ/T01099—2021
代替FZ/T01099—2008
纺织颜色体系
Colorsystem oftextiles
2021-08-21发布
中华人民共和国工业和信息化部发布
2022-02-01实施

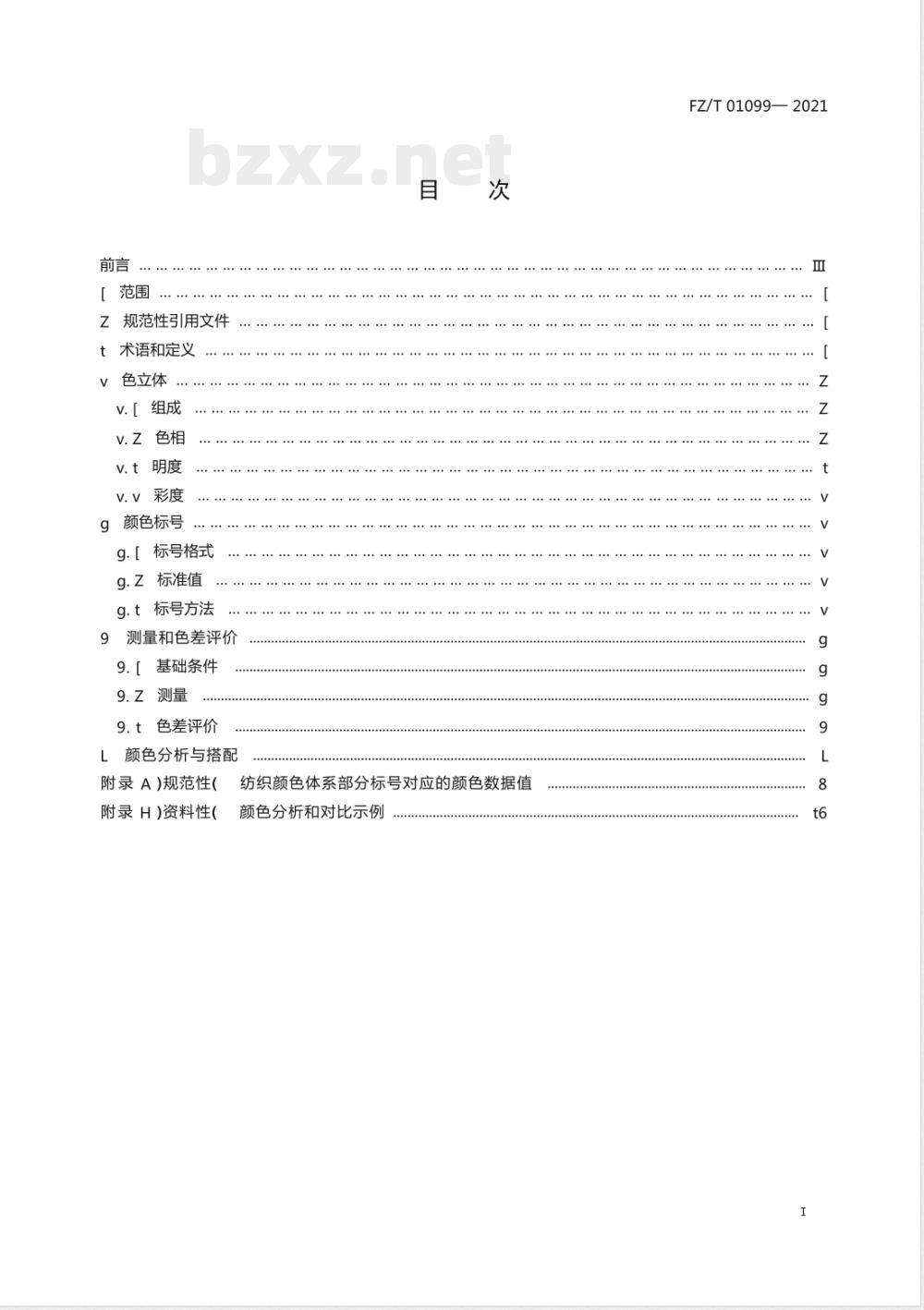

【范围
Z规范性引用文件
t术语和定义
色立体
v.［组成
v.z色相
v.t明度
v.v彩度
g颜色标号
g.【标号格式
g.Z标准值
g.t 标号方法
9测量和色差评价
9.【基础条件
9.Z测量
9.t色差评价
L颜色分析与搭配
附录A）规范性(
附录 H)资料性(
纺织颜色体系部分标号对应的颜色数据值颜色分析和对比示例
FZ/T01099—2021
FZ/T01099—2021

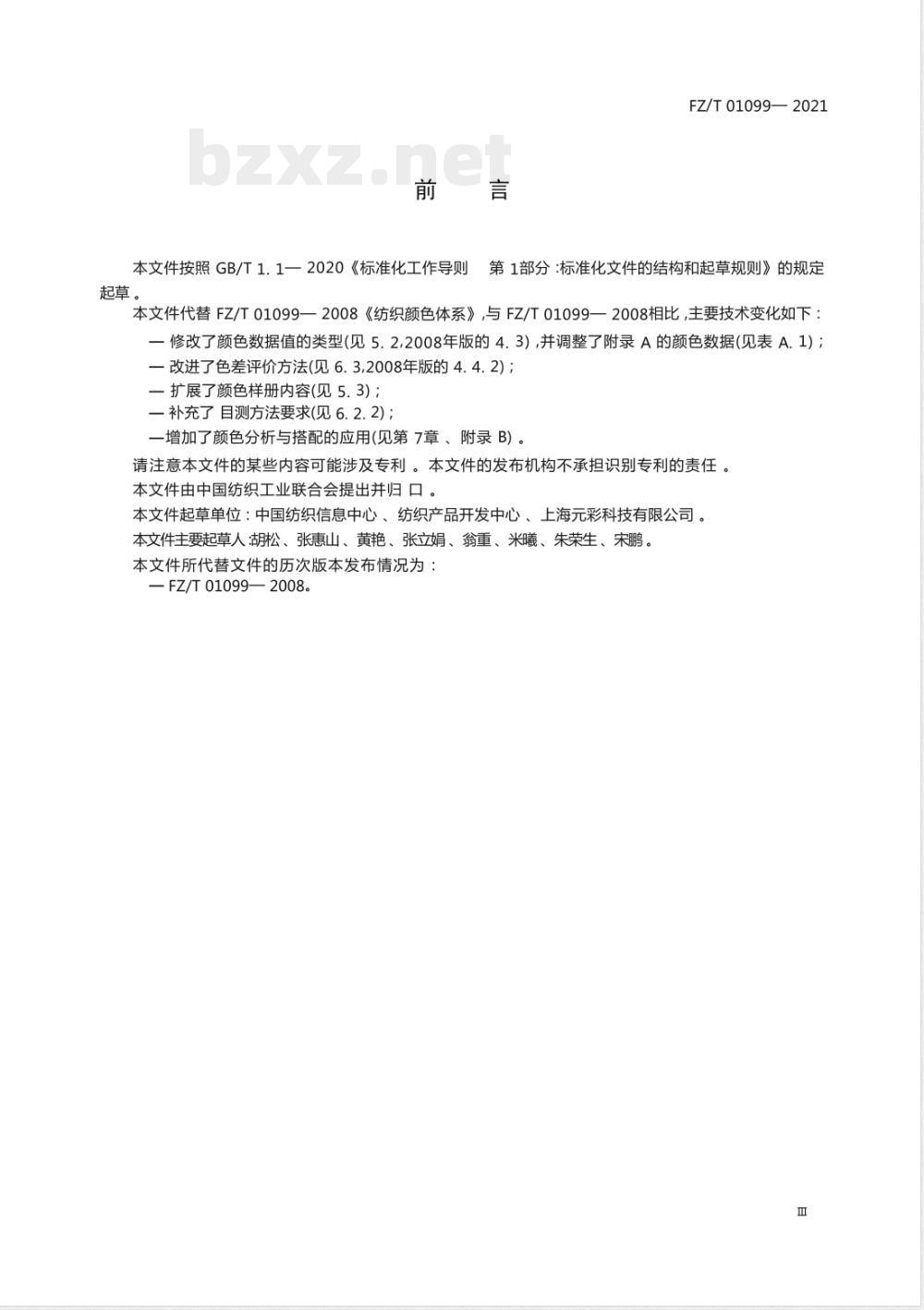

本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替FZ/T01099—2008《纺织颜色体系》，与FZ/T01099—2008相比，主要技术变化如下：一修改了颜色数据值的类型（见5.2,2008年版的4.3），并调整了附录A的颜色数据（见表A.1）；一改进了色差评价方法（见6.3,2008年版的4.4.2）；一扩展了颜色样册内容（见5.3）；一补充了目测方法要求(见6.2.2)；一增加了颜色分析与搭配的应用(见第7章、附录B）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国纺织工业联合会提出并归口。本文件起草单位：中国纺织信息中心、纺织产品开发中心、上海元彩科技有限公司。本文件主要起草人胡松、张惠山、黄艳、张立娟、翁重、米曦、朱荣生、宋鹏。本文件所代替文件的历次版本发布情况为：FZ/T01099—2008.
1范围
纺织颜色体系
FZ/T 01099—2021
本文件规定了纺织用色立体颜色标号、测量、色差评价的要求，提供了颜色分析与搭配的建议本文件适用于纺织品设计、加工、使用等领域中对颜色的定量表示和分析与搭配应用，其他行业颜色的定量表示和分析与搭配应用也可参照使用2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单）适用于本文件。
GB/T3978
GB/T3979
GB/T5698
GB/T5702
标准照明体和几何条件
物体色的测量方法
颜色术语
光源显色性评价方法
9纺织品调湿和试验用标准大气
GB/T6529
GB/T7771特殊同色异谱指数的测定改变照明体GB/T8424.3纺织品色牢度试验色差计算(ISO105-J03)ISO23603:2005（CIES012/E:2004）颜色的视觉鉴定和测量用日光模拟器光源质量评估的标准方 法 （ Standard method ofasesing the spectralquality ofdaylightsimulatorsforvisualappraisalandmeasurementofcolour
3术语和定义
GB/T5698界定的以及下列术语和定义适用于本文件。3.1
纺织颜色体系
colorsystemoftextiles
依据纺织行业特点和人的视觉特性，使用规定的色相、明度、彩度来表示颜色的色序系统。3.2
色立体
colorsolid
以自下而上的中竖轴为由黑到白的明度轴，以从中竖轴出发的垂直线段为彩度距离，以绕中竖轴的俯视转角为色相转角，由色相、明度、彩度三属性构成的表面色立体空间。3.3
表示红、黄、绿、蓝、紫等颜色的视知觉特性,颜色三属性之一。[来源：GB/T5698—2001,5.7,有修改】1
FZ/T01099—2021
表示物体表面颜色明暗程度的视知觉特性，在理想黑和理想白之间给予分度，颜色三属性之一3.5
chroma
表示物体表面颜色灰艳程度的视知觉特性，用与等明度无彩色点的距离表示。颜色三属性之一[来源：GB/T5698—2001,5.9,有修改]3.6
同色异谱指数
M[CIE]
metamerismindex免费标准下载网bzxz
同色异谱刺激在参照的照明体、观察者和几何条件下等色时，在其他测试条件下的色差大小。注：分析物体色同色异谱时，参照照明体D65改为任意测试照明体t,符号为Mtilm。分析模拟光源的光谱质量时，可见光部分符号为M，紫外部分符号为Mus[来源:GB/T7771—2008,3.2,有修改】色立体
4.1组成
颜色由无彩色系和有彩色系组成，以色立体表示。4.2色相
色相分成10个区间，每个区间再细分出16个色相，共160个色相，其标号范围是001-160。色相按由红向黄、绿、蓝、紫等颜色顺序以逆时针方向在一个圆环上首尾相接顺次排列形成色相环。色相标号
与区间、颜色的对应关系见表1,色相环见图1。表1色相标号与区间、颜色的对应关系标号区间
颜色区间
区间的正色和标号
标号区间
颜色区间
区间的正色和标号
001—016
正红008
081—096
正绿蓝088
017—032
正红黄024
097—112
正蓝104
033—048
正黄040
113—128
正蓝紫120
049—064
正黄绿056
129—144
正紫136
065—080
正绿072
145—160
正紫红152
4.3明度
032_028
064068
无彩色
图1色相环
FZ/T01099—2021
光谱反射比为0的理想黑对应的明度为0,光谱反射比为100%的理想白对应的明度为100,在理想黑和理想白之间共分成99个明度级。明度宜分成高、中、低3个区间来进行颜色的明度定位，区间推荐值见表2。
明度在色立体中由下向上按标号从小到大(即从黑到白)排列明度V值和CIE三刺激值中亮度因数Y之间的关系由式(1）给出。部分明度V值和CIE三刺激值中亮度因数Y之间的关系值见表3。Y = 0.393182 (0.1V) + 0.4895195 (0.1V) 2+ 0.0220455(0.1V) 3 + 0.008817 (0.1V)4- 0. 000631 (0. 1V) 5
表2明度区间推荐值表
明度区间
明度值
低明度区
V≤40
中明度区
40表3部分明度V值与三刺激值中亮度因数Y的关系表5
高明度区
FZ/T01099—2021
4.4彩度
彩度由色相环的中心向外沿辐射线方向排列，彩度数值由小向辐射方向增大。彩度值用整数值表示，将开始可以明确区分色相的彩度规定为01，丛01开始，按视觉等色差的原则依次递增为01、02、03、04、05、06、.....。彩度小于01的极低彩度值用00表示。彩度值宜分成高中、低3个区间来进行颜色的彩度定位，区间推荐值见表4。表4彩度区间推荐值表
彩度区间
彩度值
低彩度
中彩度
8≤C<22
注：无彩色没有彩度，不属于低彩度区间，但在应用中常可视同00彩度的低彩度色。5颜色标号
5.1标号格式
高彩度
C≥22
颜色的标号用一组7位数字编号来表示。无彩色的第4、5两位数字为其对应的明度，其他位数规定为0,理想白和理想黑实物不存在，不予标号。有彩色标号数字的前3位为其对应的色相，第4、5两位为其对应的明度，最后2位为其对应的彩度。颜色标号示例见图2。无彩色
0004500
有彩色
0084517
色相明度彩度
图2颜色标号示例
5.2标准值
颜色标准值按GB/T3979规定的反射样品光谱反射比表示，波长范围应包含400nm~700nm，荧光颜色波长范围应包含360nm~700nm，采样间隔为10nm。附录A提供了160个色相，41个彩度级的典型颜色标准值，标准值是在表5规定的严格条件下依据6.2.1规定的仪器测量方法测量的50D涤纶1×1平纹布的颜色值。附录A也提供了CIELAB参考值。
5.3标号方法
5.3.1纺织颜色体系样册标准样品的标号按附录A定义的334个标号的光谱反射比标准值制作纺织颜色体系样册时，应使用规格为50D的涤纶1×1平纹布，采用高温高压浸染工艺，用分散染料染色。与同标号的标准值相比，色差应满足CMCDE<0.6,A、FL2、FL7、FL11、LED-B3等5种照明体的照明体变化同色异谱指数均应满足Mtilm<0.6。不符合上述要求的样品按5.3.2的方法标号时仍可使用这334个标号，但不得作为该标号的样册标准样4
FZ/T01099—2021
品也不宜作为色差评价时的标样。色差按6.3.1规定的方法计算，照明体变化同色异谱指数按GB/T7771规定的方法计算。
5.3.2其他样品的标号
样册标准样品以外的其他样品的标号应根据附录A的光谱反射比数值及纺织颜色体系样册标准样品，按第6章规定的测量条件、测量方法和评价方法分别评定准确的色相和彩度。因同色相或同彩度样册标准样品与待标号样品色差较大无法准确评定的，应制作出色差较小的过渡区间同色相或同彩度样品用于辅助判断。明度值按式（1)推导出的V值与Y值关系表给出并四舍五入取整，当色相和彩度使用目测法评定时明度值可用目测法取整。所有目测标号的确定均应由不少于3个符合表6辨色能力要求的观测者共同确认。6测量和色差评价
6.1基础条件
本文件使用的参照照明体和观察者条件为GB/T3978规定的标准照明体D65和GB/T3979规定的CIE1964标准色度观察者。
环境和光源要求按表5。制作纺织颜色体系样册、对其他颜色进行标号等准确度要求高的测量应在表5的严格条件下进行，应用标号颜色与其他无标号颜色对比时可放宽至表5的普通条件。表5环境和目测光源条件表
目测测量的
光源性能
环境温度
环境相对湿度
操作时限要求
严格条件
光源为D65。相关色温(6503±100）K,色偏差Duw±0.005。一般显普通条件
色指数CIERa≥95,特殊显色指数R;≥90(i为规定的1~15号色主光源为D65一般显色指
样）。日光模拟器同色异谱指数Mv≤0.25,Mu≤1.00。照度均匀度为80%。照度应可调，观测明度均大于80的样品应在照度500lx~600lx;观测明度均小于30的样品应在照度2000Ix~2200lx;观测其他样品应在照度1000lx~1500lx(20±2)℃
(65±4)%
数CIERa≥95。
可从CIE
推荐的标准光源中选0~3
种辅光源
18℃~29℃
46%~69%
样品应调温调湿2h以上，当使用恒温恒湿箱时样品离箱后应在符|样品应调温调湿30min以上
合普通条件的温湿度环境中于2min内完成测量和评价测量前应检验待测样品，确认无沾污、色花等问题；显色指数应根据GB/T5702规定的方法计算；日光模拟器同色异谱指数应根据ISO23603:2005规定的方法计算；照度均匀度指规定表面上的最小照度与平均照度之比注1：环境温湿度的要求主要依据GB/T6529规定的标准大气和可选标准大气条件。注2:CIE推荐的光源主要有A、C、D50、D55、D65、D75、FL2、FL7、FL11等。6.2测量
6.2.1仪器法
仪器测量应在D65/10°条件下、在GB/T3978规定的di:8°几何条件下，按GB/T3979中规定的光谱反射比的测量方法测量。仪器应符合GB/T3979规定的光谱光度计技术条件，应按厂家规定及时校正。样品管理应符合6.1规定的温湿度条件和操作时间要求。5
