本标准规定了金矿石磨矿功指数的测定方法。 本标准适用于金矿石磨矿功指数的测定试验。 本标准仅适用于球磨磨矿功指数的测定。
本标准按照GB/T1.1—2009给出的规则起草。
本标准由中国黄金协会提出。
本标准由全国黄金标准化技术委员会(SAC/TC379)归口。
本标准起草单位:长春黄金研究院、山东黄金集团公司、紫金矿业集团有限公司。
本标准主要起草人:岳辉、孙洪丽、赵俊蔚、邹来昌、寻克刚、鲁军、殷国友、赵国惠、郑晔、赵明福、王夕亭、殷志刚、郝福来、孙忠梅、邢志军、石吉友。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T6003.1 试验筛 技术要求和检验 第1部分:金属丝编织网试验筛
DZ/T0118 实验室用标准筛振荡机技术条件
YS/T3002 含金矿石试验样品制备技术规范

ICS77.150.01

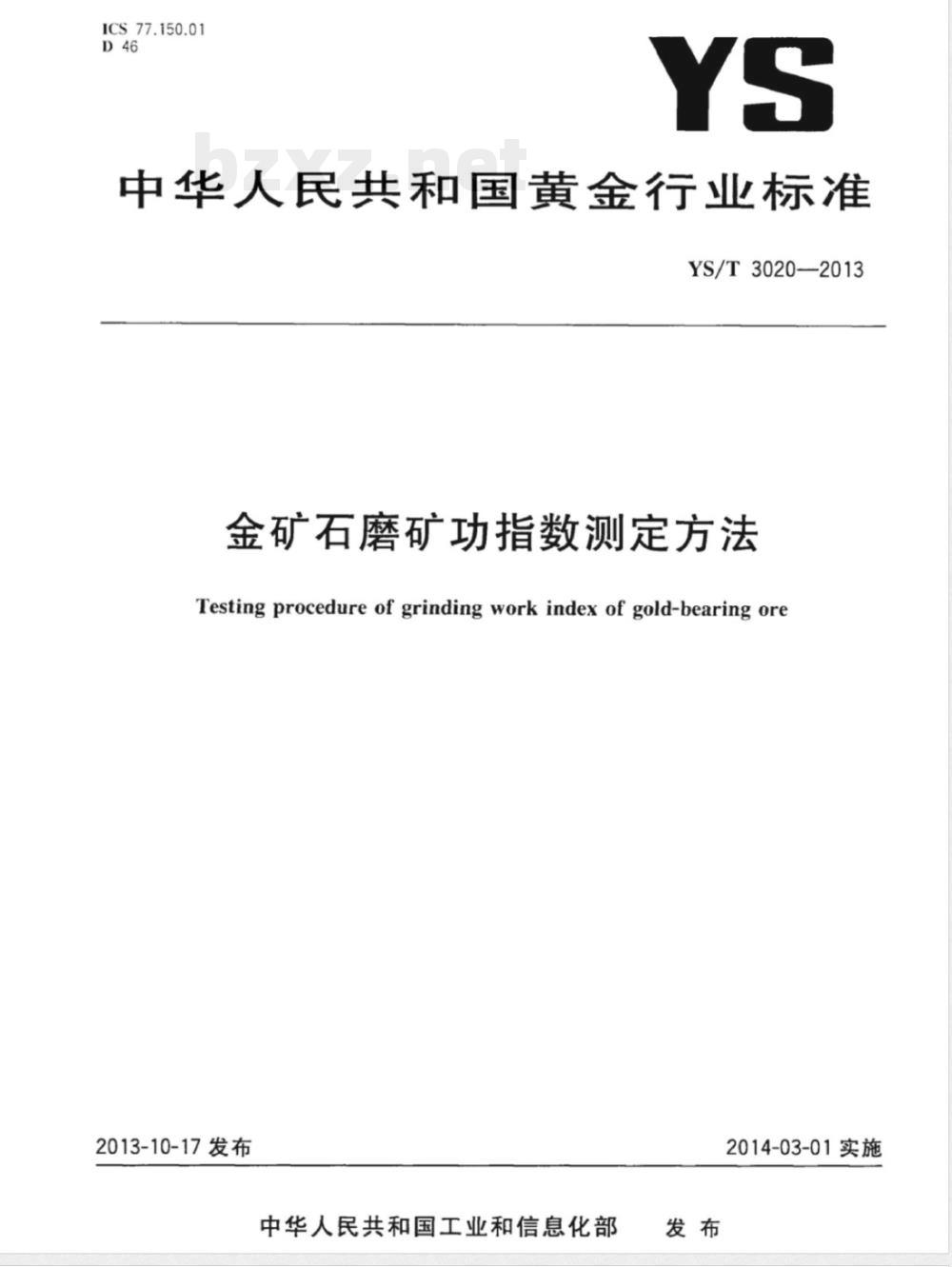

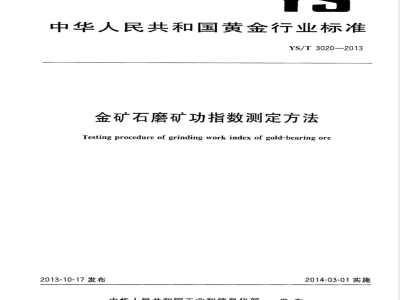

中华人民共和国黄金行业标准
YS/T3020—2013
金矿石磨矿功指数测定方法
Testing procedure of grinding work index of gold-bearing ore2013-10-17发布
中华人民共和国工业和信息化部发布
2014-03-01实施

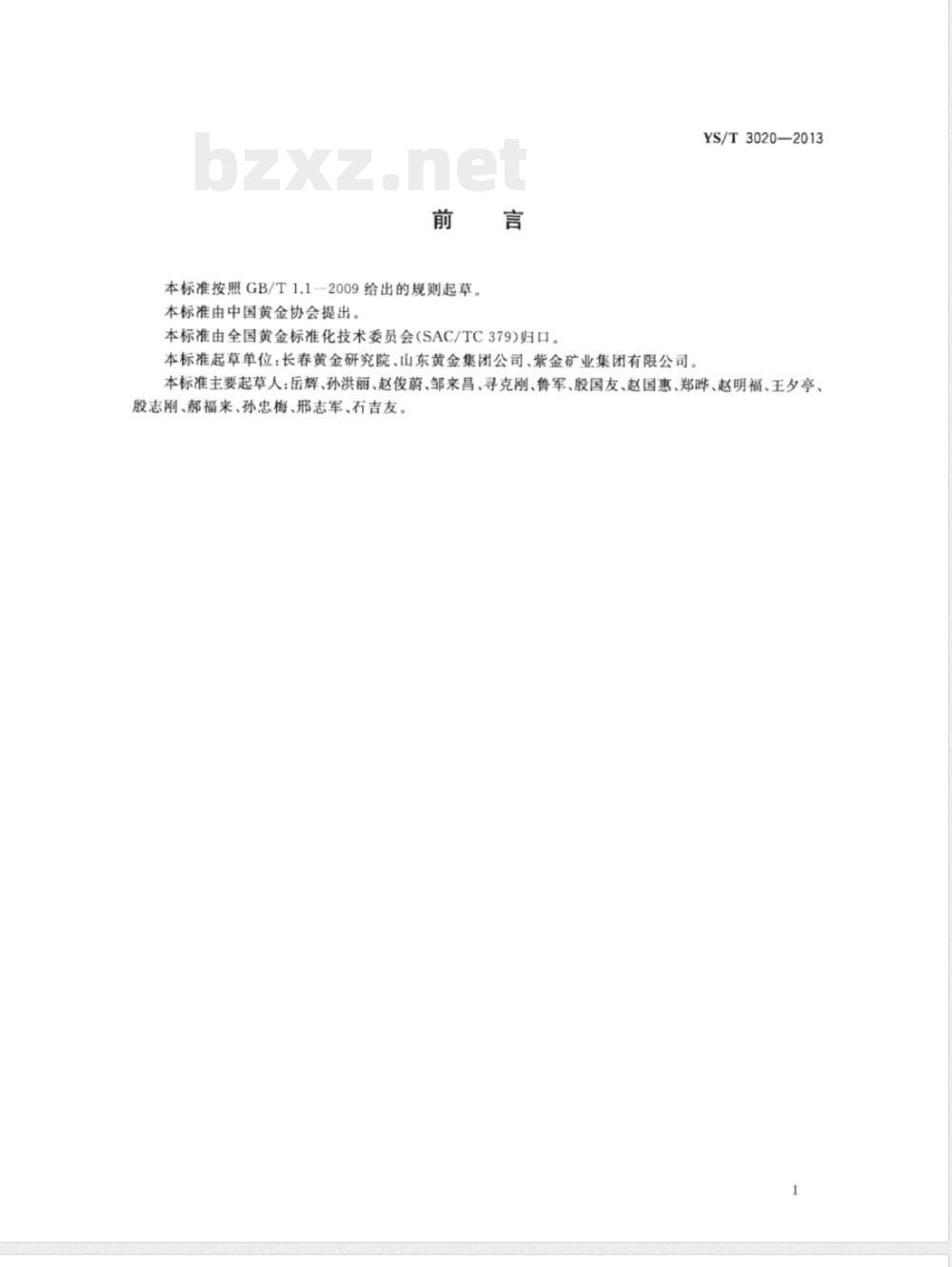

本标准按照GB/T1.1--2009给出的规则起草。本标准由中国黄金协会提出
本标准由全国黄金标准化技术委员会（SAC/TC379)归口。本标准起草单位：长春黄金研究院、山东黄金集团公司、紫金矿业集团有限公司。YS/T3020—2013
本标准主要起草人：岳辉、孙洪丽、赵俊蔚、邹来昌、寻克刚、鲁军、殷国友、赵国惠、郑哗、赵明福、王夕亭、股志刚、郝福来、孙忠梅、邢志军、石吉友I

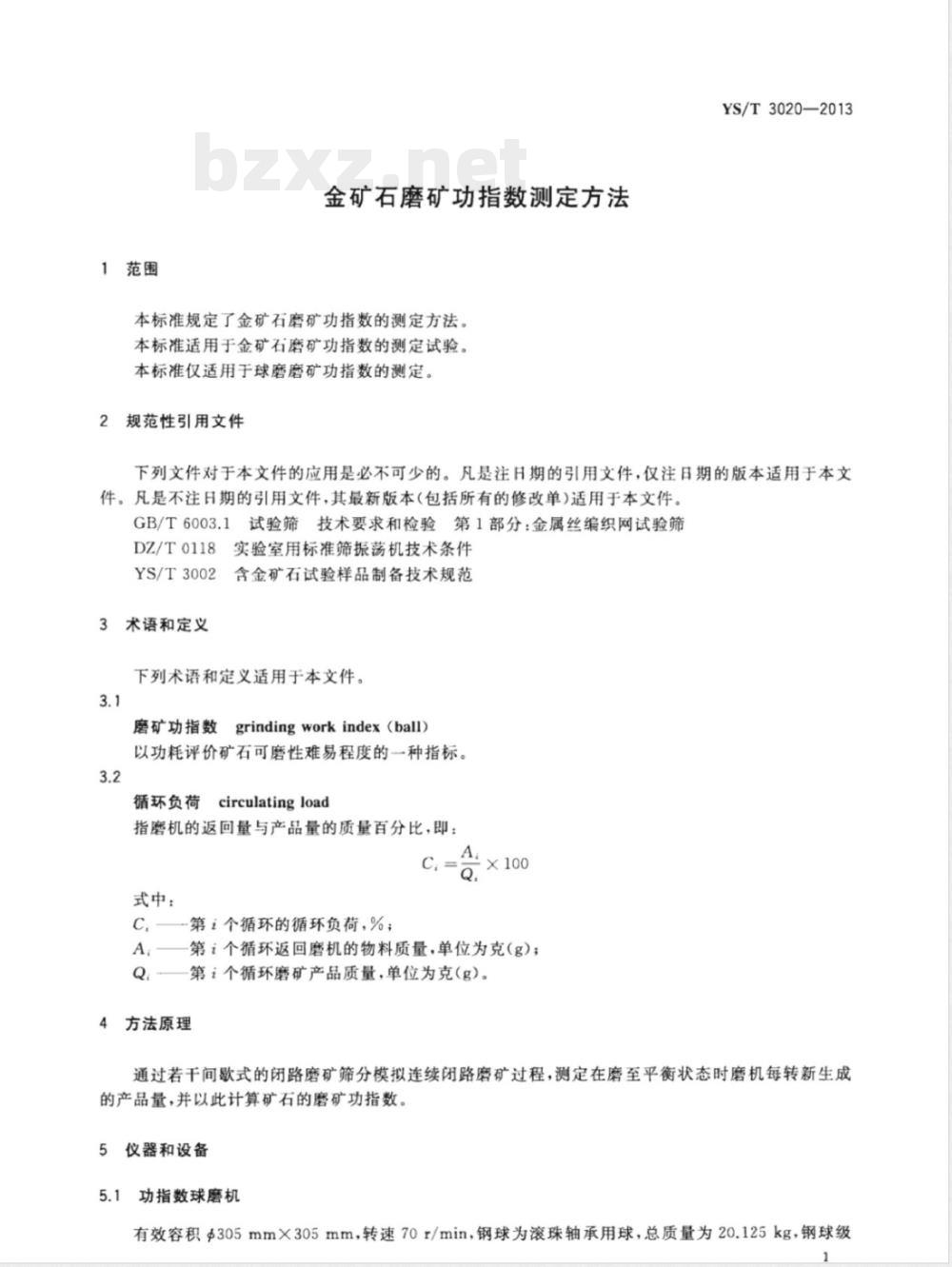

1范围
金矿石磨矿功指数测定方法
本标准规定了金矿石磨矿功指数的测定方法。本标准适用于金矿石磨矿功指数的测定试验。本标准仅适用于球磨磨矿功指数的测定。2规范性引用文件
YS/T3020—2013
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件GB/T6003.1试验筛技术要求和检验第1部分：金属丝编织网试验筛DZ/T0118实验室用标准筛振荡机技术条件2含金矿石试验样品制备技术规范YS/T3002
3术语和定义
下列术语和定义适用于本文件。3.1
文grindingworkindex（ball)
磨矿功指数
以功耗评价矿石可磨性难易程度的一种指标。3.2
奇circulatingload
循环负荷
指磨机的返回量与产品量的质量百分比，即：Ci
式中：
C，第i个循环的循环负荷，%；
A，一第i个循环返回磨机的物料质量，单位为克（g)；Q：第i个循环磨矿产品质量，单位为克（g）。4方法原理
通过若干间歇式的闭路磨矿筛分模拟连续闭路磨矿过程，测定在磨至平衡状态时磨机每转新生成的产品量，并以此计算矿石的磨矿功指数仪器和设备
功指数球磨机
有效容积$305mm×305mm，转速70r/min，钢球为滚珠轴承用球，总质量为20.125kg，钢球级YS/T3020—2013

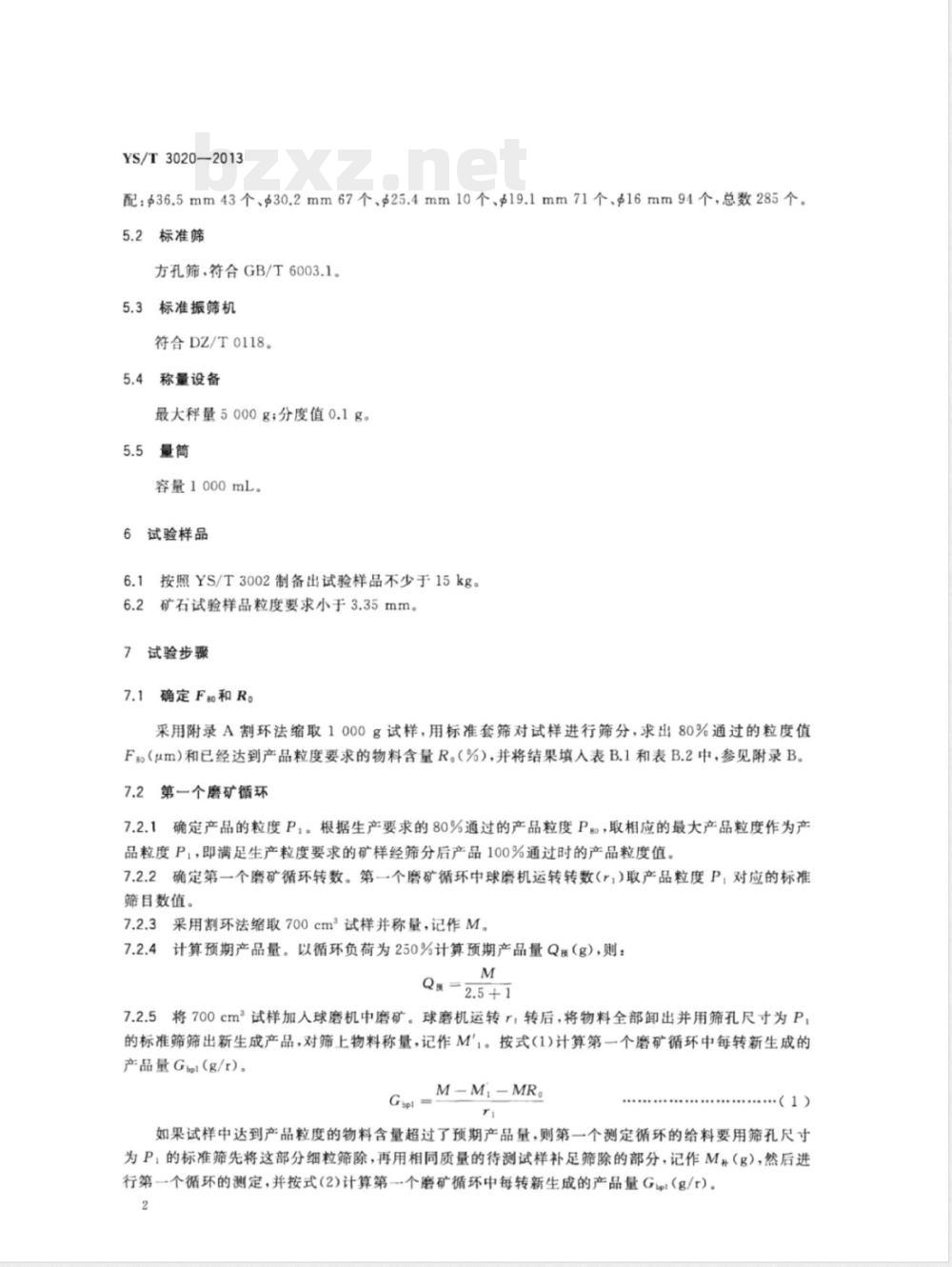

配36.5mm43个、30.2mm67个、Φ25.4mm10个、g19.1mm71个g16mm94个，总数285个。2标准筛
方孔筛，符合GB/T6003.1。
标准振筛机
符合DZ/T0118。
称量设备
最大秤量5000g；分度值0.1g。
5量筒
容量1000mL。
试验样品
按照YS/T3002制备出试验样品不少于15kg。矿石试验样品粒度要求小于3.35mm。试验步骤
确定Fo和R。
采用附录A割环法缩取1000g试样，用标准套筛对试样进行筛分，求出80%通过的粒度值Fso（μm）和已经达到产品粒度要求的物料含量R。（%），并将结果填人表B.1和表B.2中，参见附录B。第一个磨矿循环
7.2.1确定产品的粒度P，。根据生产要求的80%通过的产品粒度Ps，取相应的最大产品粒度作为产品粒度P1，即满足生产粒度要求的矿样经筛分后产品100%通过时的产品粒度值。7.2.2确定第一个磨矿循环转数。第一个磨矿循环中球磨机运转转数（r，）取产品粒度P，对应的标准筛目数值。
7.2.3采用割环法缩取700cm试样并称量，记作M。7.2.4计算预期产品量。以循环负荷为250%计算预期产品量Q（g），则：M
Q预=2.5+1
7.2.5将700cm试样加人球磨机中磨矿。球磨机运转r，转后，将物料全部卸出并用筛孔尺寸为P，的标准筛筛出新生成产品，对筛上物料称量，记作M1。按式（1)计算第一个磨矿循环中每转新生成的产品量Gbl（g/r）。
M-M,-MR。
Gbpl =
...(1)
如果试样中达到产品粒度的物料含量超过了预期产品量，则第一个测定循环的给料要用筛孔尺寸为P，的标准筛先将这部分细粒筛除，再用相同质量的待测试样补足筛除的部分，记作M（g），然后进行第一个循环的测定，并按式（2)计算第-个磨矿循环中每转新生成的产品量Gpl（g/r)。2

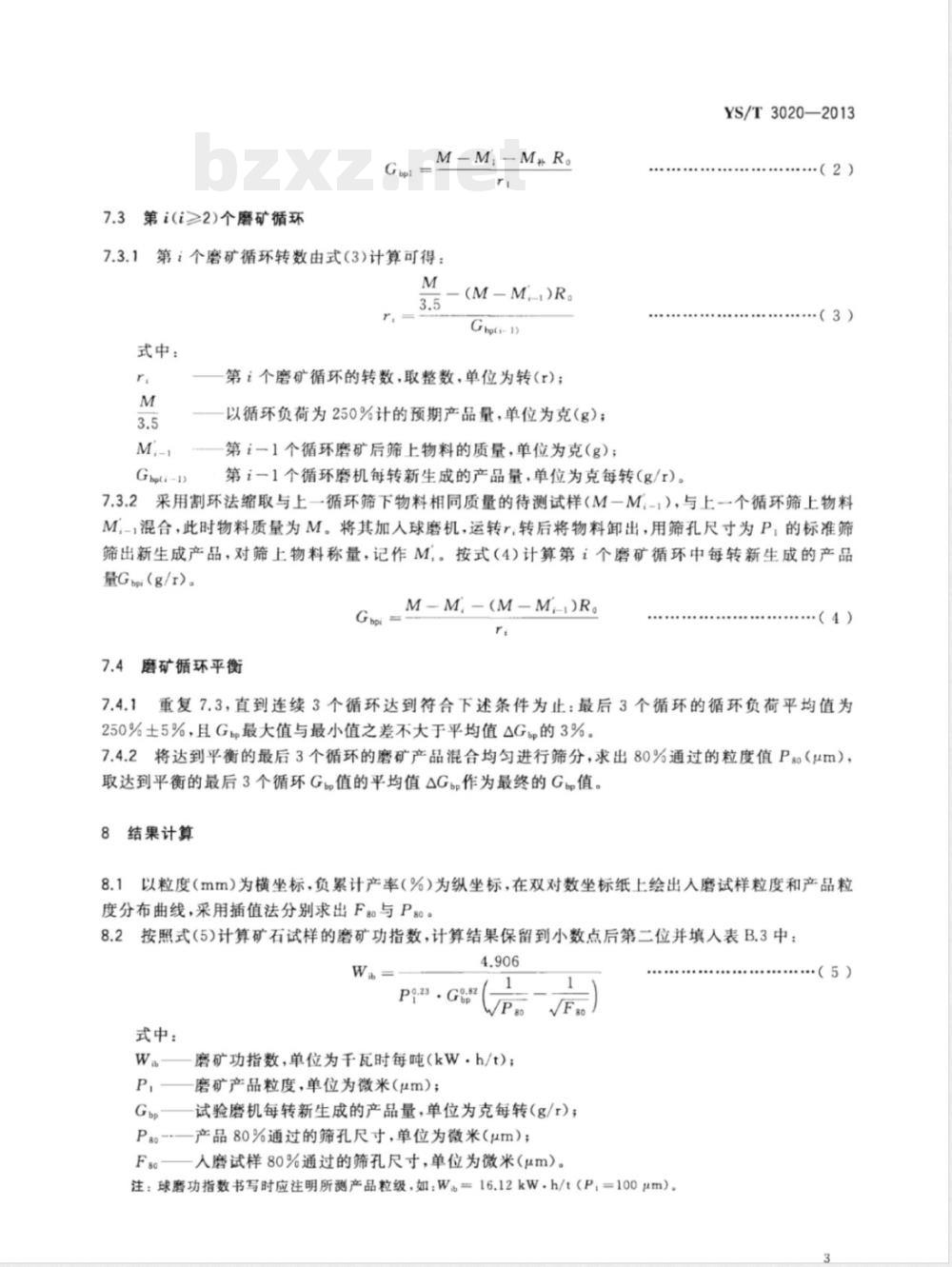

7.3第i(i≥2)个磨矿循环
M-M,-MR。
第i个磨矿循环转数由式(3)计算可得：M
式中：
Gbpti-1
(M-M,-.)R。
Ghpr i-1)
第i个磨矿循环的转数，取整数，单位为转(r)；以循环负荷为250%计的预期产品量，单位为克（g）；第i一1个循环磨矿后筛上物料的质量，单位为克（g)；第i一1个循环磨机每转新生成的产品量，单位为克每转(g/r)。YS/T3020—2013
（2）
（3）
7.3.2采用割环法缩取与上一循环筛下物料相同质量的待测试样（M一M,-1），与上一个循环筛上物料M,-,混合，此时物料质量为M。将其加人球磨机，运转r.转后将物料卸出，用筛孔尺寸为P，的标准筛筛出新生成产品，对筛上物料称量，记作M，。按式（4)计算第i个磨矿循环中每转新生成的产品量Gbpi（g/）。
7.4磨矿循环平衡
M-M-(M-M-)R。
·（4）
7.4.1重复7.3，直到连续3个循环达到符合下述条件为止：最后3个循环的循环负荷平均值为250%土5%，且Gb最大值与最小值之差不大于平均值△Gb的3%。7.4.2将达到平衡的最后3个循环的磨矿产品混合均匀进行筛分，求出80%通过的粒度值Pso（μm），取达到平衡的最后3个循环Gbp值的平均值△Gbp作为最终的Gbp值。8结果计算
8.1以粒度（mm）为横坐标，负累计产率（%）为纵坐标，在双对数坐标纸上绘出入磨试样粒度和产品粒度分布曲线，采用插值法分别求出Fa与Pso。8.2按照式（5)计算矿石试样的磨矿功指数，计算结果保留到小数点后第二位并填人表B.3中：W
式中：
磨矿功指数，单位为千瓦时每吨(kW.h/t)；磨矿产品粒度，单位为微米（μm）；VF8o
试验磨机每转新生成的产品量，单位为克每转（g/r)；Pso-一产品80%通过的筛孔尺寸，单位为微米（μm）；F8o
入磨试样80%通过的筛孔尺寸，单位为微米（μm）。注：球磨功指数书写时应注明所测产品粒级，如：W=16.12kW.h/t（P，=100μm）。·（5）
YS/T3020-2013
附录A
（规范性附录）
试样缩分方法割环法
将混匀的试样，粑成圆环，然后沿环周依次连续割取小份试样。割取时应注意以下两点：一是每一个单份试样均应取自环周上相对（即180°角）的两处；二是铲样时每铲均应从上到下、从外到里铲到底不应只铲顶层而不铲底层，或只铲外缘而不铲内缘。M
循环序
（g）)；预期产品量Q预
Gp平均值/(g/r)
Wa/(kW.h/t)
给料中
附录B
（资料性附录）
磨矿功指数测定试验数据记录表(g); Fso :
μm质量
(M-M,-,)Ro/g
(μm);R。:
产品量
(M-M\)/g
(%);Peo:
YS/T3020—2013免费标准下载网bzxz
(μm）
um质量/
新生成
YS/T3020-2013
P,/(μm)
磨矿功指数入磨原矿（产品）粒度筛分结果表产率/%
Gbp/(g/t)
磨矿功指数测定结果表
Fs /(μm)
Pso / (μm)
负累积产率/%
W/(kw.h/t)
