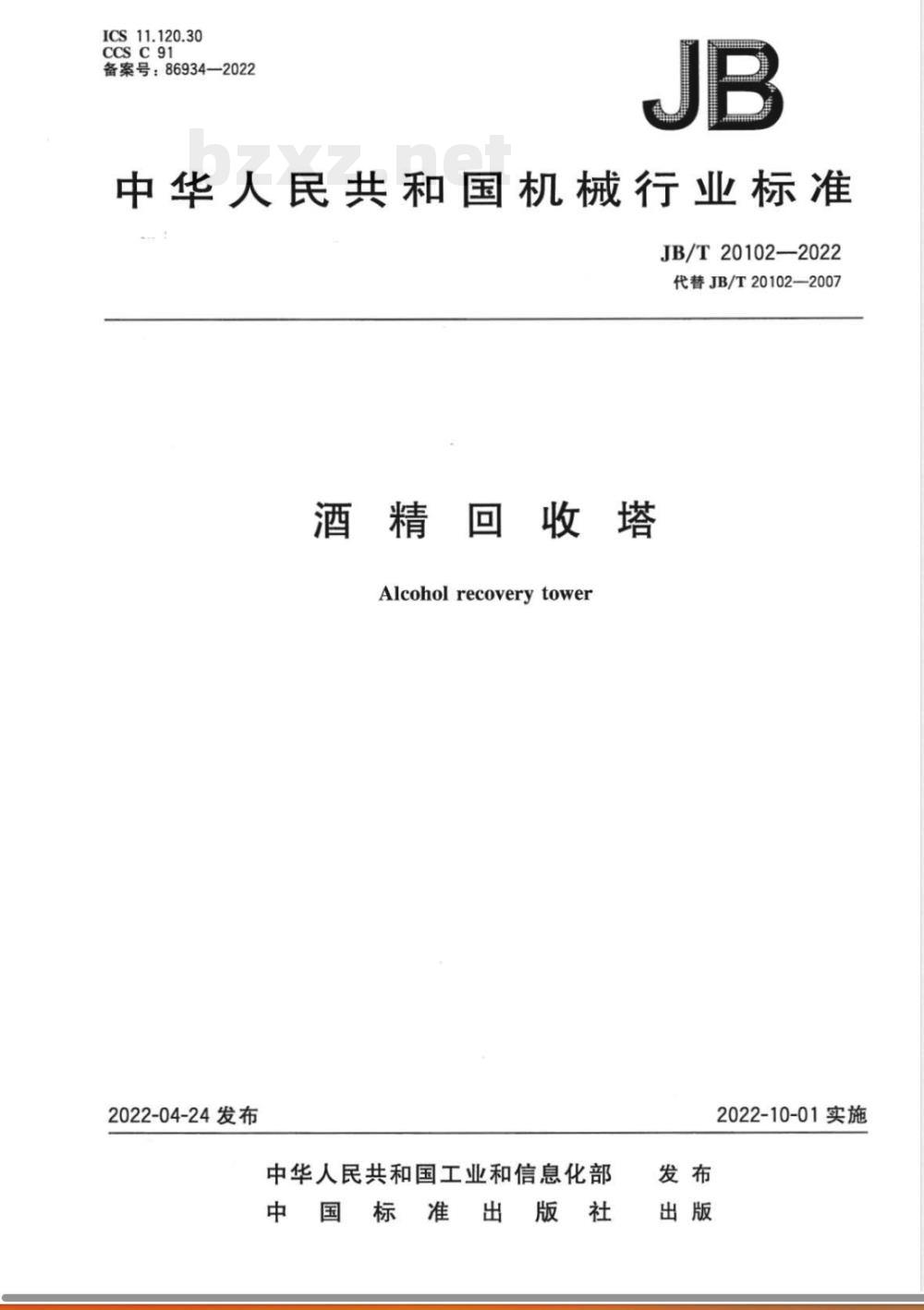

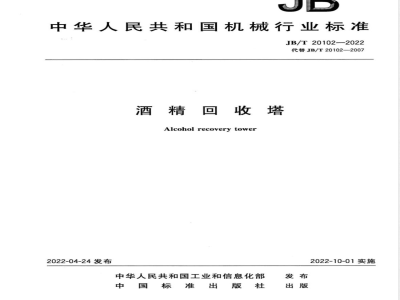

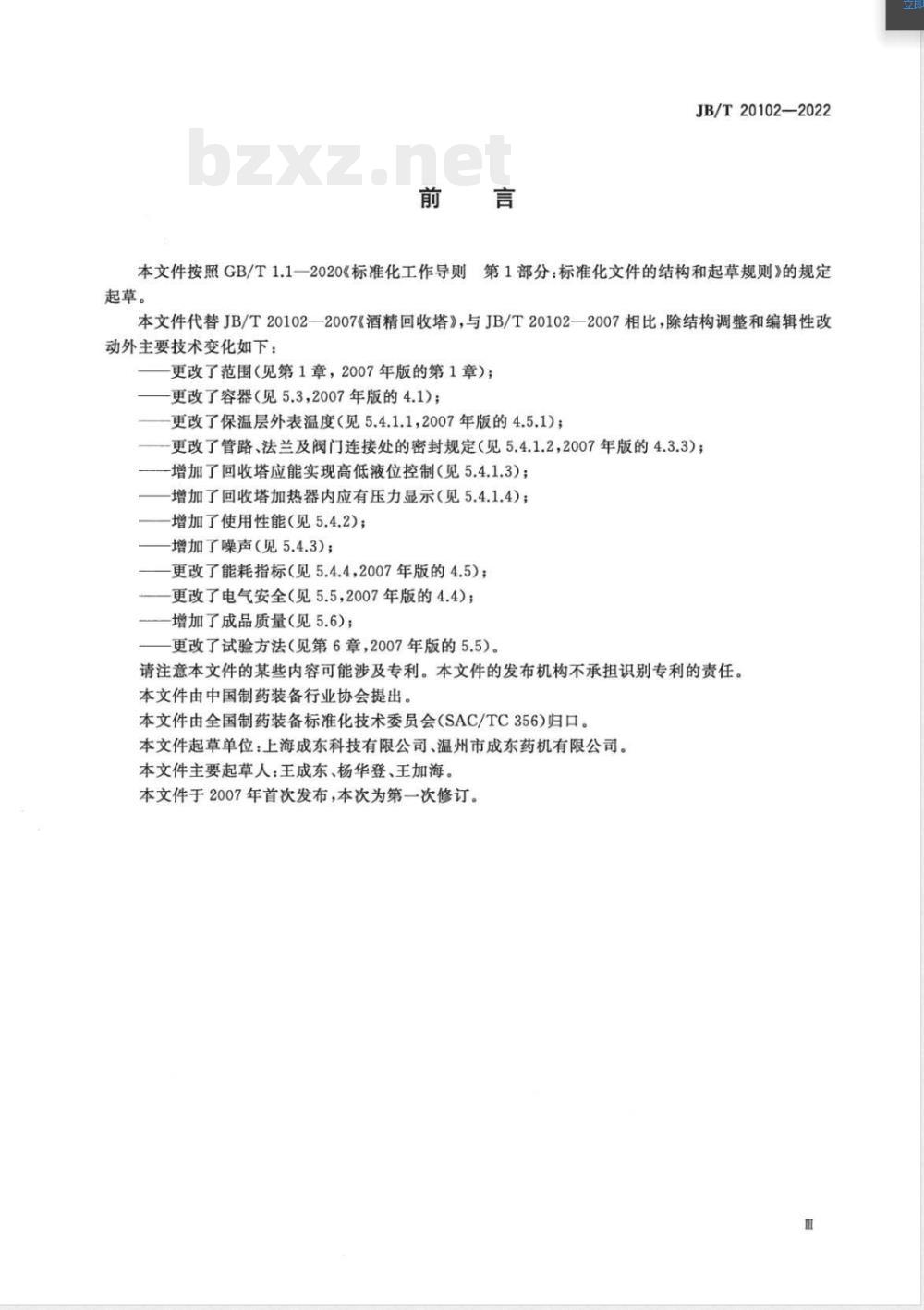

ICS 11.120.30 CCS C91 备案号：86934—2022 JB/T 20102—2022 中华人民共和国机械行业标准 酒精回收塔 Alcohol recovery tower 2022-04-24发布 中华人民共和国工业和信息化部 中国标准出版社发布 2022-10-01实施 前言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》起草。 本文件代替JB/T 20102—2007《酒精回收塔》，与2007版相比，主要技术变化如下：更改了范围；更改了容器要求；更改了保温层外表温度要求；更改了管路、法兰及阀门连接密封规定；增加了高低液位控制要求；增加了加热器压力显示要求；增加了使用性能与噪声要求；更改了能耗指标及电气安全要求；增加了成品质量要求；调整了试验方法内容。 本文件由中国制药装备行业协会提出，由全国制药装备标准化技术委员会（SAC/TC356）归口。 本文件起草单位：上海成东科技有限公司、温州市成东药机有限公司。 本文件主要起草人：王成东、杨华登、王加海。 本文件于2007年首次发布，本次为第一次修订。 1 范围 本文件规定了酒精回收塔的分类和型号、要求、试验方法、检验规则以及标志、使用说明书、包装、运输和贮存。 本文件适用于酒精回收塔（以下简称回收塔）。 2 规范性引用文件 下列文件中的内容通过规范性引用构成本文件必不可少的条款。凡注日期的引用文件，仅该日期版本适用；凡不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 150（所有部分） 压力容器 GB/T 151 热交换器 GB/T 191 包装储运图示标志 GB/T 3768 声学 声压法测定噪声源声功率级和声能量级采用反射面上方包络测量面的简易法 GB/T 6388 运输包装收发货标志 GB 7231 工业管道的基本识别色、识别符号和安全标识 GB/T 9969 工业产品使用说明书总则 GB/T 10111 随机数的产生及其在产品质量抽样检验中的应用程序 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T 36035 制药机械电气安全通用要求 JB/T 20188—2017 制药机械产品型号编制方法 NB/T 10558—2021 压力容器涂敷与运输包装 NB/T 47003.1 钢制焊接常压容器 NB/T 47013 承压设备无损检测 TSG 21 固定式压力容器安全技术监察规程 3 术语和定义 本文件没有需要界定的术语和定义。 4 分类和型号 4.1 分类 回收塔依据结构型式分为U形管加热式和列管外循环加热式。 4.2 型号 回收塔型号按JB/T 20188—2017规定编制： 类别代号：原料药机械及设备 功能代号：塔设备 特征代号：U形管加热（U）、列管外循环加热（W） 规格代号：塔节直径（mm） 示例：YTU300表示塔节直径300mm的U形管加热式回收塔；YTW300表示列管外循环加热式回收塔。 5 要求 5.1 材料 5.1.1 应检查材料质量证明；当不能证明材质时，应按相应试验方法进行验证。凡与物料或工艺介质直接接触的零部件材料应无毒、耐腐蚀，不产生脱落颗粒，不释放异物，不与介质发生化学反应或吸附。 5.1.2 密封件材料应无毒、无味、无颗粒脱落，且具有耐热、耐腐蚀性能。 5.2 表面质量 5.2.1 回收塔容器及管道内外表面应光滑，无锐棱，无明显划痕及凹凸现象。 5.2.2 仪表及操作件标识应清晰。 5.2.3 外接管道应排列整齐，并进行标识。
