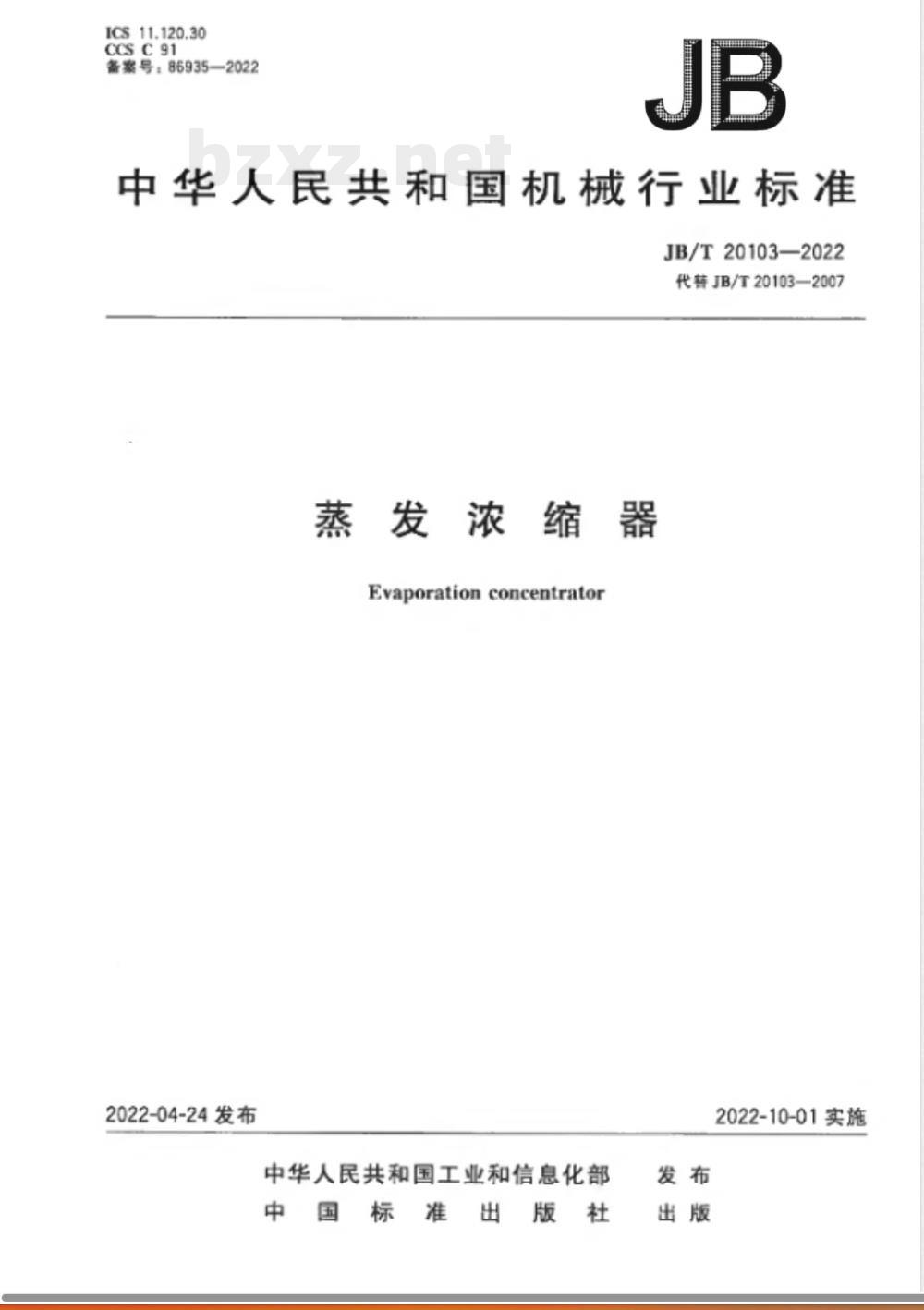

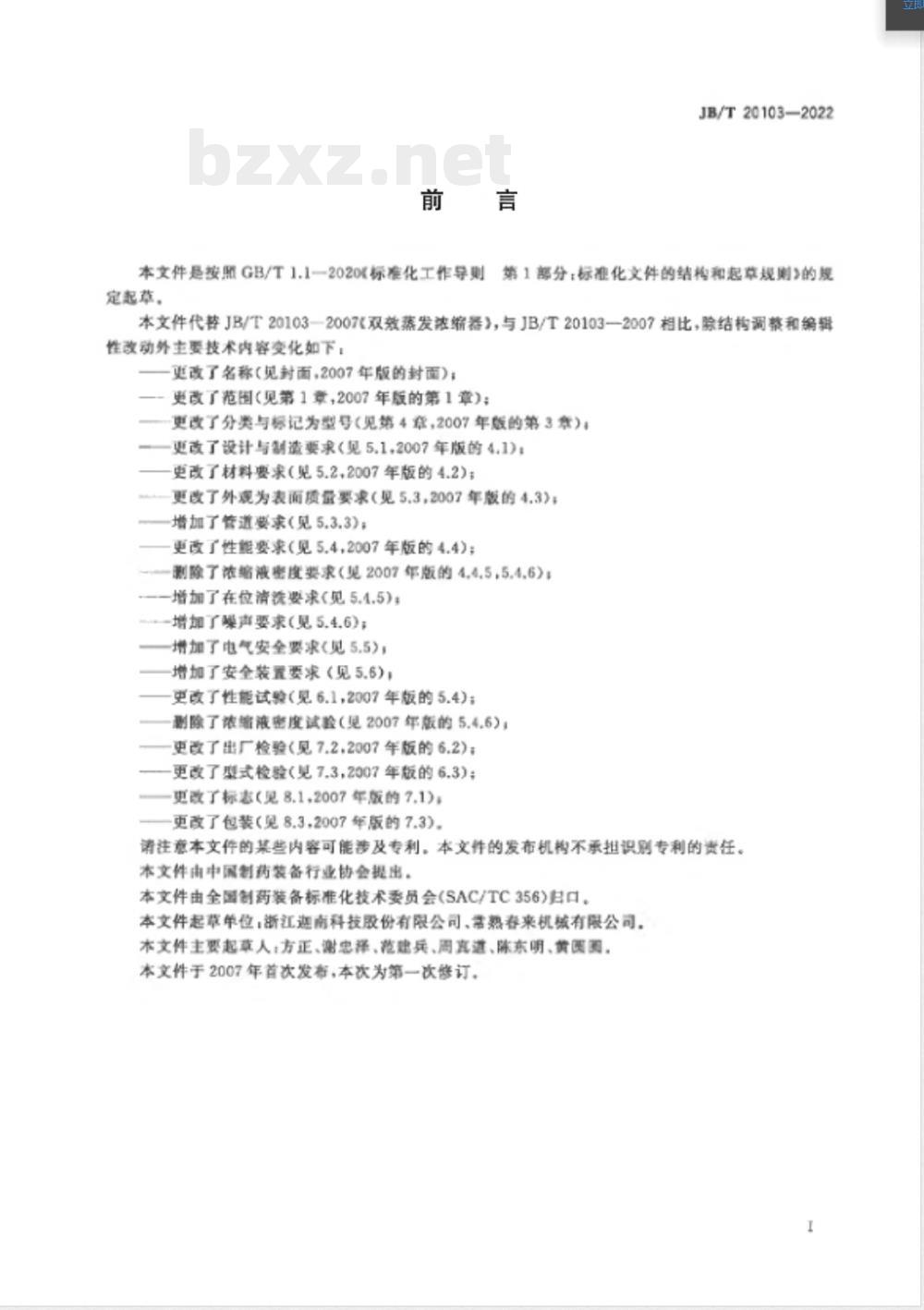

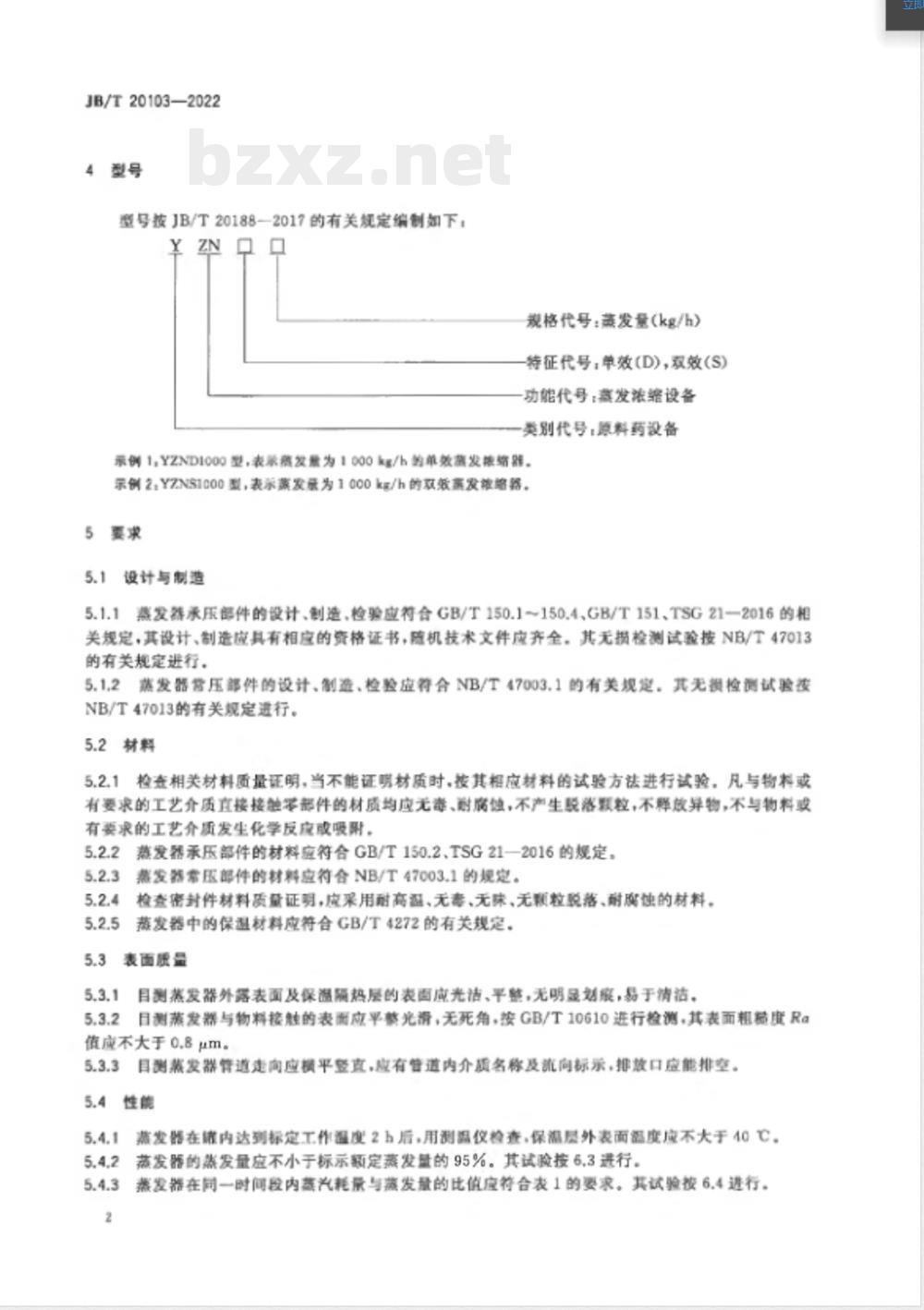

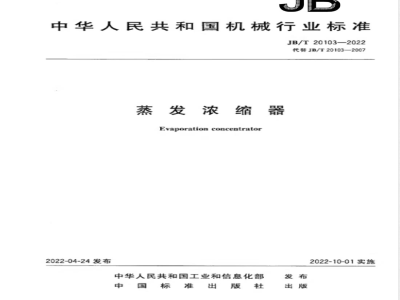

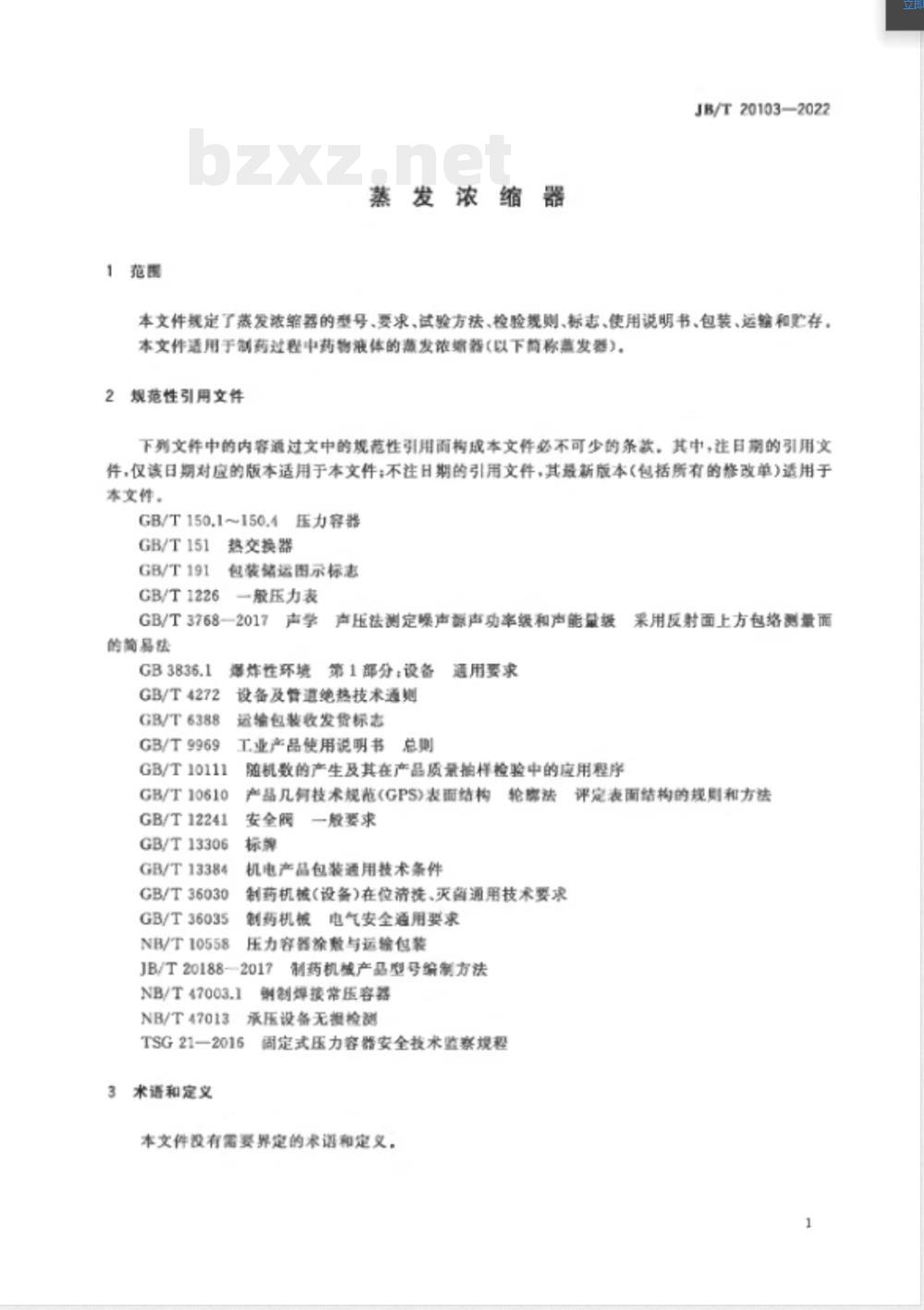

ICS 11.120.30 CCS C91 备案号：86935—2022 JB/T 20103—2022 中华人民共和国机械行业标准 蒸发浓缩器 Evaporation concentrator 2022-04-24发布 中华人民共和国工业和信息化部 中国标准出版社发布 2022-10-01实施 前言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》起草。 本文件代替JB/T 20103—2007《双效蒸发浓缩器》，与2007版相比，主要技术变化如下：更改了名称、范围、型号、设计与制造要求、材料要求、表面质量要求及性能要求；增加了管道要求、在位清洗要求、噪声要求、电气安全要求及安全装置要求；调整了试验方法、出厂检验及型式检验内容；修改了标志与包装要求。 本文件由中国制药装备行业协会提出，由全国制药装备标准化技术委员会（SAC/TC356）归口。 本文件起草单位：浙江迦南科技股份有限公司、常熟市某机械有限公司。 本文件主要起草人：方正、谢忠泽、范建兵、周真道、陈东明、黄医函。 本文件于2007年首次发布，本次为第一次修订。 1 范围 本文件规定了蒸发浓缩器的型号、要求、试验方法、检验规则以及标志、使用说明书、包装、运输和贮存。 本文件适用于制药过程中药物液体的蒸发浓缩设备（以下简称蒸发器）。 2 规范性引用文件 下列文件中的内容通过规范性引用构成本文件必不可少的条款。凡注日期的引用文件，仅该日期版本适用；凡不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 150.1～150.4 压力容器 GB/T 151 热交换器 GB/T 191 包装储运图示标志 GB/T 1226 一般压力表 GB/T 3768—2017 声学 声压法测定噪声源声功率级的简易法 GB 3836.1 爆炸性环境 GB/T 4272 设备及管道绝热技术通则 GB/T 6388 运输包装收发货标志 GB/T 9969 工业产品使用说明书 总则 GB/T 10111 随机数的产生及其在产品质量抽样检验中的应用程序 GB/T 10610 表面结构评定与规则方法 GB/T 12241 安全阀通用要求 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T 36030 制药机械设备在位清洗、灭菌通用技术要求 GB/T 36035 制药机械电气安全通用要求 NB/T 10558 压力容器涂敷与运输包装 JB/T 20188—2017 制药机械产品型号编制方法 NB/T 47003.1 钢制焊接常压容器 NB/T 47013 承压设备无损检测 TSG 21—2016 固定式压力容器安全技术监察规程 3 术语和定义 本文件没有需要界定的术语和定义。 4 型号 型号按JB/T 20188—2017规定编制： 类别代号：原料药设备 功能代号：蒸发浓缩设备 特征代号：单效（D）、双效（S） 规格代号：蒸发量（kg/h）
