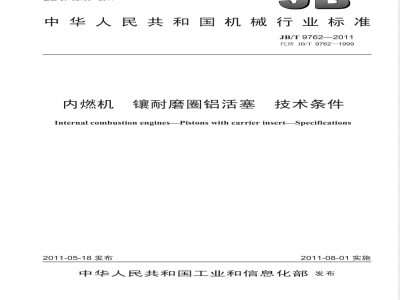

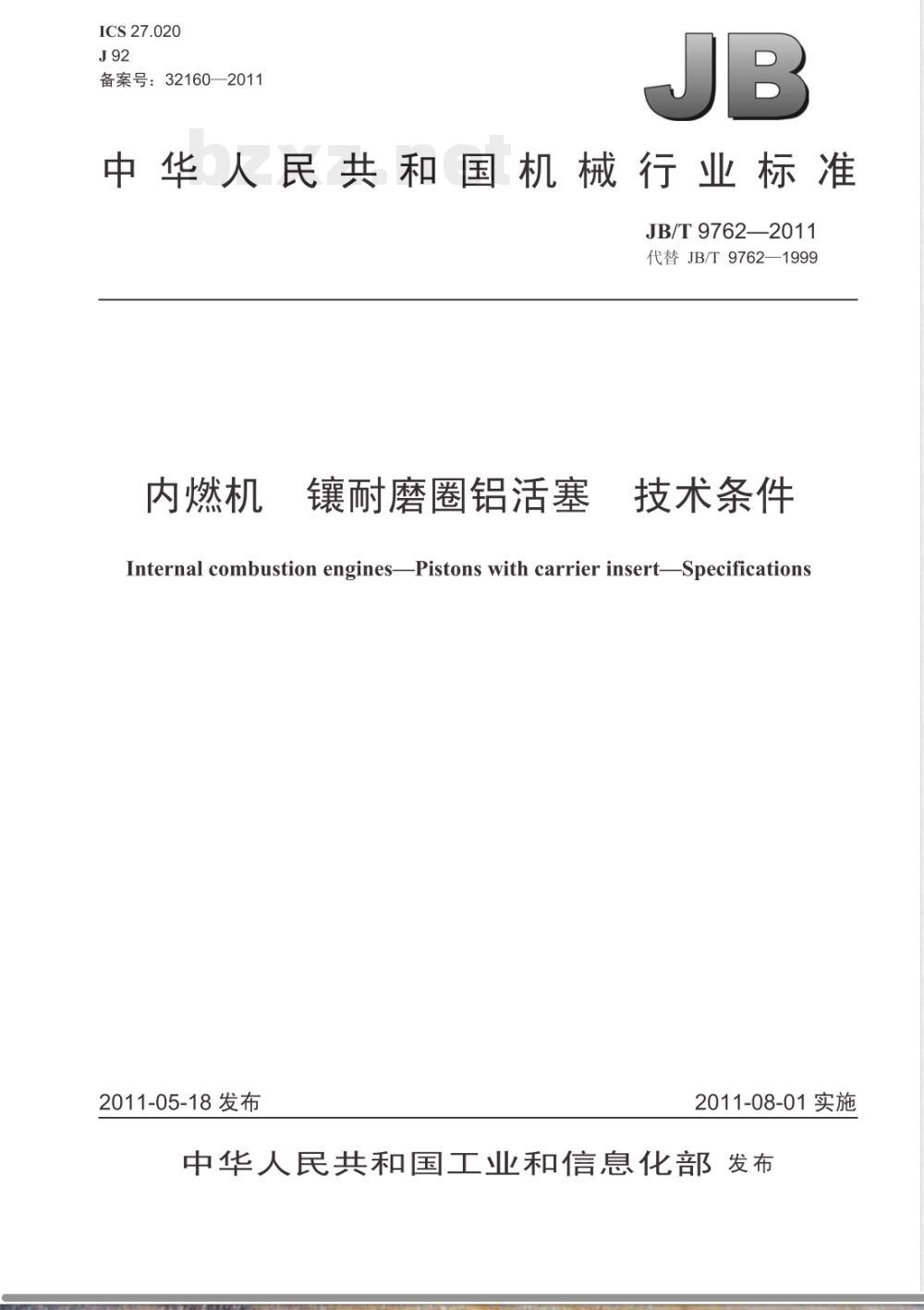

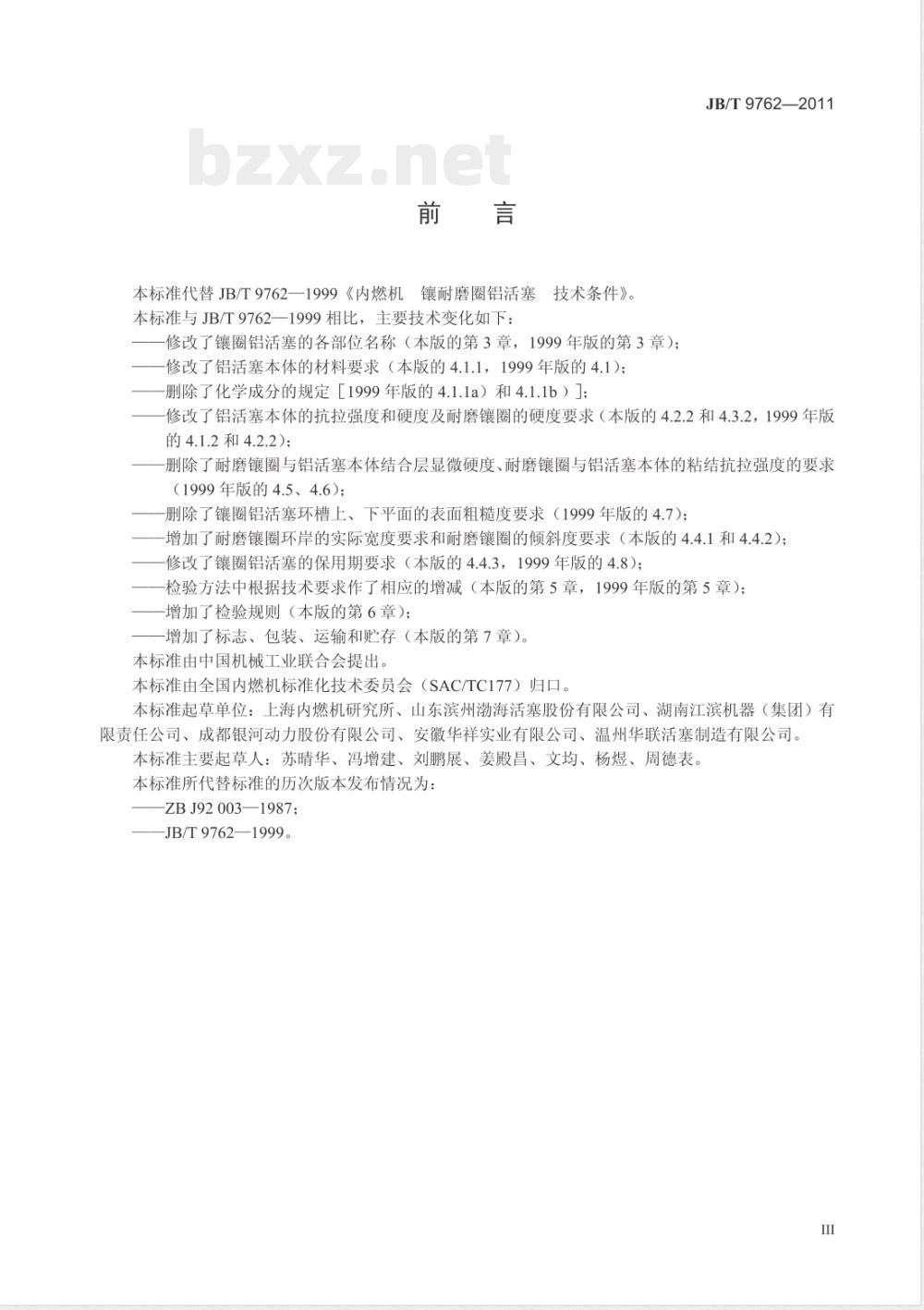

ICS 27.020 J92 备案号：32160—2011 JB/T 9762—2011 代替 JB/T 9762—1999 内燃机 镶耐磨圈铝活塞 技术条件 Internal combustion engines—Pistons with carrier insert—Specifications 2011-05-18 发布 2011-08-01 实施 中华人民共和国工业和信息化部发布 前言 本标准代替JB/T 9762—1999《内燃机镶耐磨圈铝活塞技术条件》。 与1999版相比，主要技术变化包括： —修改镶圈铝活塞各部位名称； —修改铝活塞本体材料及性能要求，删除部分化学成分规定； —调整抗拉强度、硬度及耐磨镶圈硬度要求； —删除结合层显微硬度及粘结抗拉强度要求； —删除环槽表面粗糙度要求； —增加耐磨镶圈环岸实际宽度及倾斜度要求； —修改保用期要求； —检验方法随技术要求相应调整； —增加检验规则及标志、包装、运输和贮存章节。 本标准由中国机械工业联合会提出。 本标准由全国内燃机标准化技术委员会（SAC/TC 177）归口。 本标准起草单位：上海内燃机研究所、山东滨州渤海活塞股份有限公司、湖南江滨机器（集团）有限责任公司、成都银河动力股份有限公司、安徽华祥实业有限公司、温州华联活塞制造有限公司。 本标准主要起草人：苏晴华、冯增建、刘鹏展、姜殿昌、文均、杨煜、周德表。 本标准所代替标准的历次版本发布情况：ZBJ 92003—1987；JB/T 9762—1999。 1 范围 本标准规定了内燃机镶耐磨圈铝活塞（简称镶圈活塞）的各部位名称、技术要求、检验方法、检验规则及标志、包装、运输和贮存。 本标准适用于气缸直径小于或等于200mm的往复式内燃机镶圈活塞。 2 规范性引用文件 下列文件中的条款通过本标准引用而成为本标准条款。 凡注日期的引用文件，其后续修改单或修订版不适用本标准，但鼓励各方使用最新版本。 GB/T 1148 内燃机铝活塞技术条件 JB/T 6289 内燃机铸造铝活塞金相检验 JB/T 8892 内燃机稀土共晶铝硅合金活塞金相检验 JB/T 10407 内燃机铝活塞奥氏体铸铁镶圈金相检验 GJB 1580A 变形金属超声检验方法 3 镶圈活塞各部位名称 镶圈活塞各部位名称应符合GB/T 1148的规定。 4 技术要求 4.1 总则 产品应按经规定程序批准的产品图样及技术文件制造。 4.2 铝活塞本体 4.2.1 材料 采用铸造铝硅合金。 4.2.2 力学性能 常温抗拉强度σp≥196MPa，硬度95HBW～140HBW，高温抗拉强度及体积稳定性应符合GB/T 1148规定。 4.2.3 物理性能 密度ρ≥2.71g/cm³；热导率≥153W/(m·℃)（175℃）。 平均线膨胀系数α： 20℃～100℃：19.9×10⁻⁶℃⁻¹； 20℃～200℃：21.3×10⁻⁶℃⁻¹； 20℃～300℃：22.3×10⁻⁶℃⁻¹。 4.2.4 宏观组织和显微组织 应符合JB/T 6289或JB/T 8892规定。 4.3 耐磨镶圈 4.3.1 材料 采用高镍奥氏体铸铁，其化学成分（质量分数）按规定执行。
