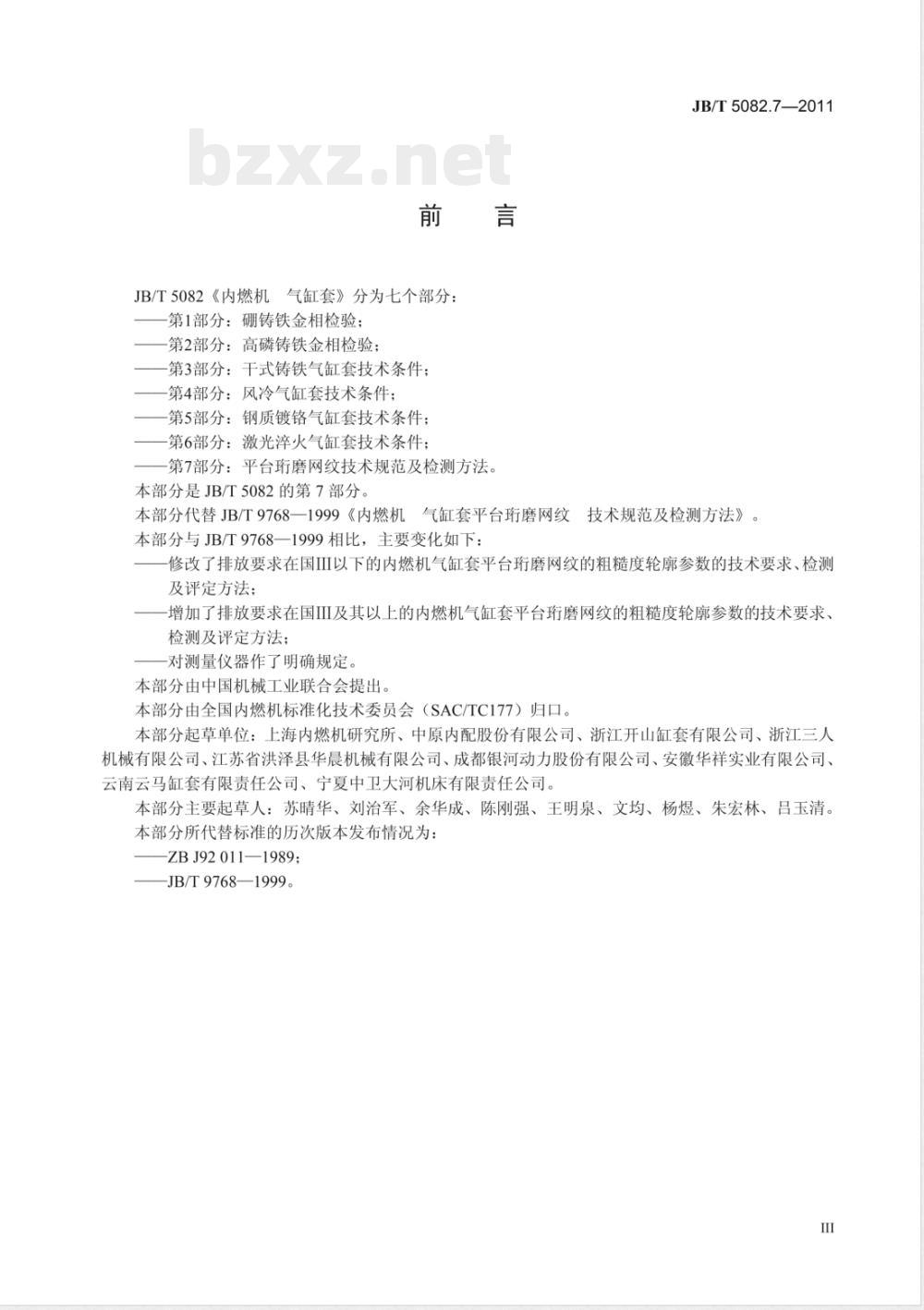

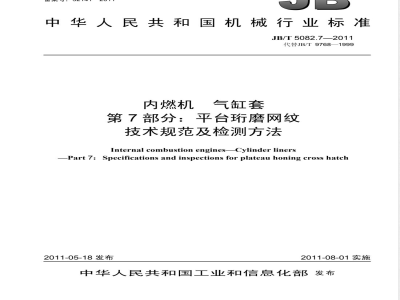

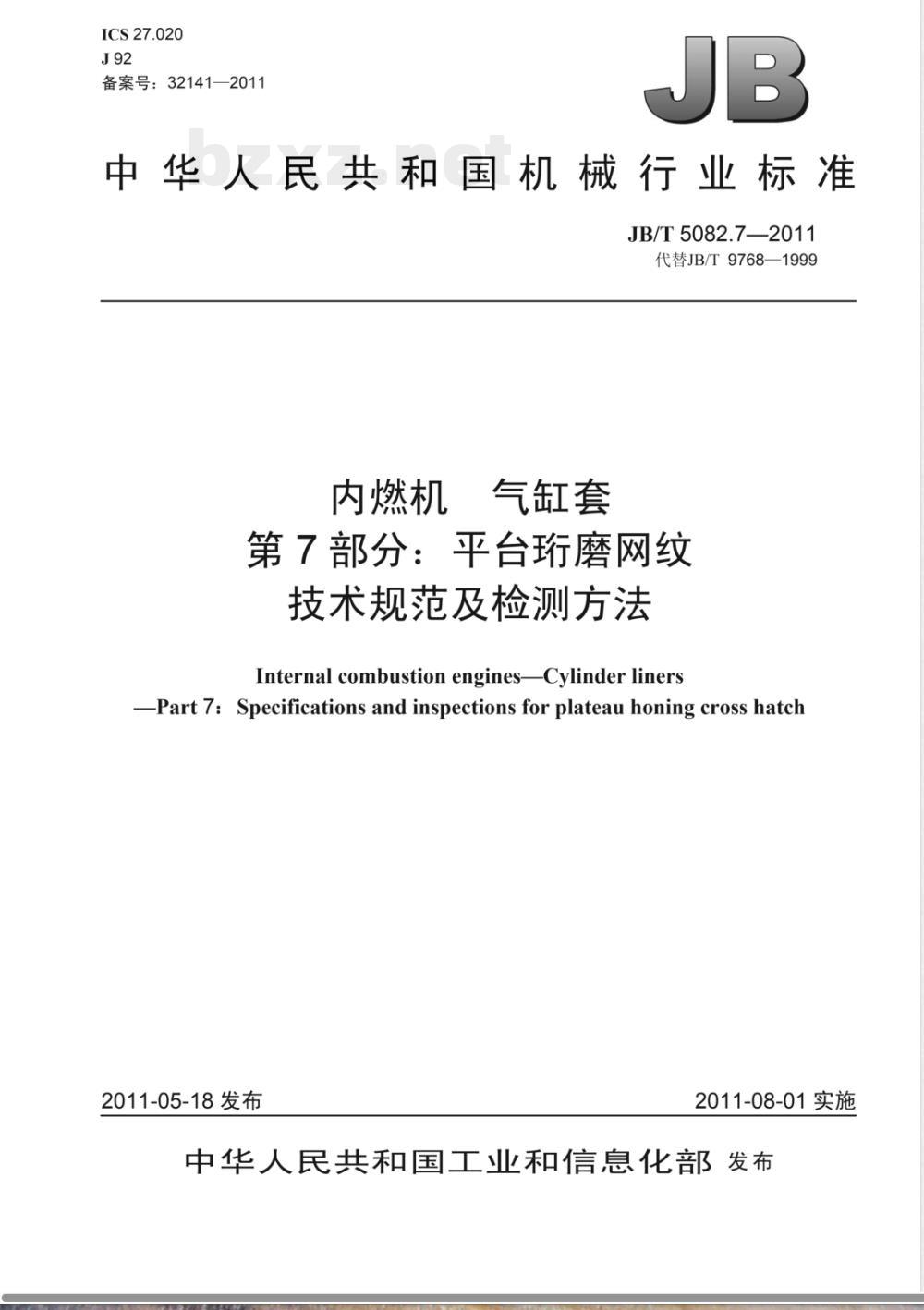

ICS 27.020 J92 备案号：32141—2011 JB 中华人民共和国机械行业标准 JB/T 5082.7—2011 代替 JB/T 9768—1999 内燃机气缸套 第7部分：平台珩磨网纹 技术规范及检测方法 Internal combustion engines Cylinder liners—Part 7: Specifications and inspections for plateau honing cross hatch 2011-05-18 发布 2011-08-01 实施 中华人民共和国工业和信息化部发布 前言 JB/T 5082《内燃机气缸套》分为七个部分： 第1部分：硼铸铁金相检验； 第2部分：高磷铸铁金相检验； 第3部分：干式铸铁气缸套技术条件； 第4部分：风冷气缸套技术条件； 第5部分：钢质镀铬气缸套技术条件； 第6部分：激光火气缸套技术条件； 第7部分：平台珩磨网纹技术规范及检测方法。 本部分为JB/T 5082的第7部分。 本部分代替JB/T 9768—1999《内燃机气缸套平台珩磨网纹技术规范及检测方法》。 与JB/T 9768—1999相比，主要变化如下： —修改了排放要求在国II以下内燃机气缸套平台珩磨网纹的粗糙度轮廓参数技术要求及检测评定方法； —增加了排放要求在国III及以上内燃机气缸套平台珩磨网纹的粗糙度轮廓参数技术要求及检测评定方法； —对测量仪器作了明确规定。 本部分由中国机械工业联合会提出。 本部分由全国内燃机标准化技术委员会（SAC/TC 177）归口。 本部分起草单位：上海内燃机研究所、中原内配股份有限公司、浙江开山缸套有限公司、浙江三人机械有限公司、江苏省洪泽县华晨机械有限公司、成都银河动力股份有限公司、安徽华祥实业有限公司、云南云马缸套有限责任公司、宁夏中卫大河机床有限责任公司。 本部分主要起草人：苏晴华、刘治军、余华成、陈刚强、王明泉、文均、杨煜、朱宏林、吕玉清。 本部分所代替标准的历次版本发布情况：ZBJ 92011—1989；JB/T 9768—1999。 1 范围 本部分规定了内燃机气缸套内孔表面平台珩磨网纹的术语和定义、技术要求、测量仪器、检测与评定方法及其他要求。 本部分适用于内燃机气缸套内孔表面采用平台珩磨网纹工艺加工后的表面质量检测。 2 规范性引用文件 下列文件中的条款通过本部分的引用而成为本部分的条款。 凡是注日期的引用文件，其随后所有修改单（不包括勘误内容）或修订版均不适用本部分，但鼓励各方研究是否使用最新版本。 凡是不注日期的引用文件，其最新版本适用于本部分。 GB/T 3505—2000 产品几何量技术规范（GPS）表面结构轮廓法 术语、定义及参数（eqv ISO 4287:2000） GB/T 6062—2002 产品几何量技术规范（GPS）表面结构轮廓法 接触式仪器标称特性（eqv ISO 3274:1996） GB/T 10610—1998 产品几何量技术规范（GPS）表面结构轮廓法 表面结构评定规则和方法（eqv ISO 4288:1996） GB/T 18777—2002 产品几何量技术规范（GPS）表面结构轮廓法 相位修正滤波器计量特性（eqv ISO 11562:1996） GB/T 18778.1—2002 产品几何量技术规范（GPS）表面结构轮廓法 具有复合加工特征的表面 第1部分：滤波和一般测量条件（eqv ISO 13565-1:1996） 3 术语和定义 （略） 4 技术要求 4.1 粗糙度轮廓参数 4.2 网纹角度 4.3 珩磨外观质量 5 测量仪器 5.1 表面粗糙度检测仪或轮廓仪 5.2 金相显微镜或生物显微镜 6 检测与评定方法 6.1 粗糙度轮廓参数的检测与评定 6.2 网纹角度的检测与评定 6.3 珩磨外观质量的检测与评定 附录A（资料性附录）复膜、复膜片及复膜照片制作方法 A.1 复膜的制作 A.2 复膜片的贴制 A.3 复膜照片的摄制 （图示说明略） 平台珩磨网纹轮廓曲线及评定方法示意图包括： Mr曲线分布范围、支承长度率Mr分布曲线、优质/合格/不合格平台珩磨网纹复制膜照片等。
