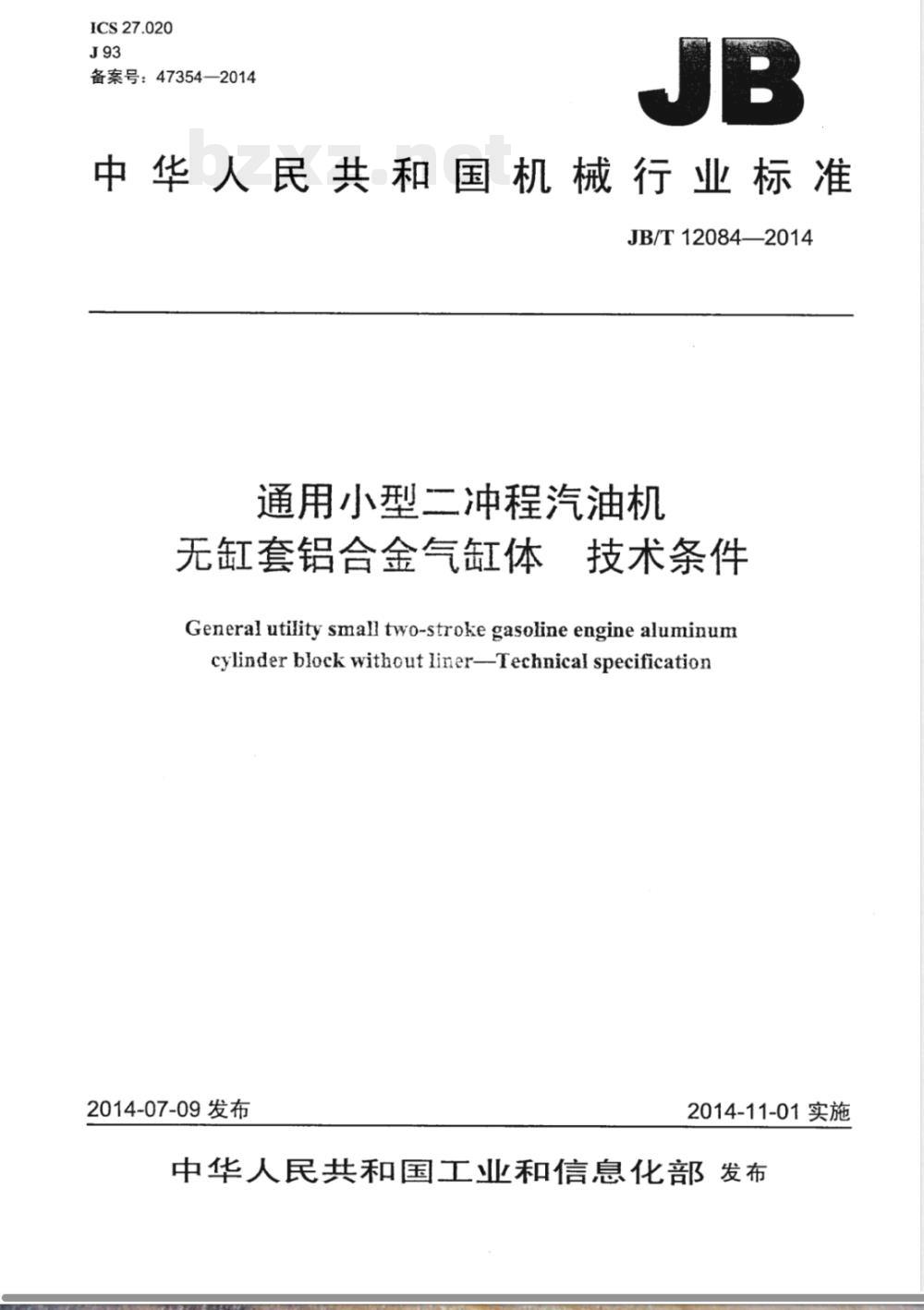

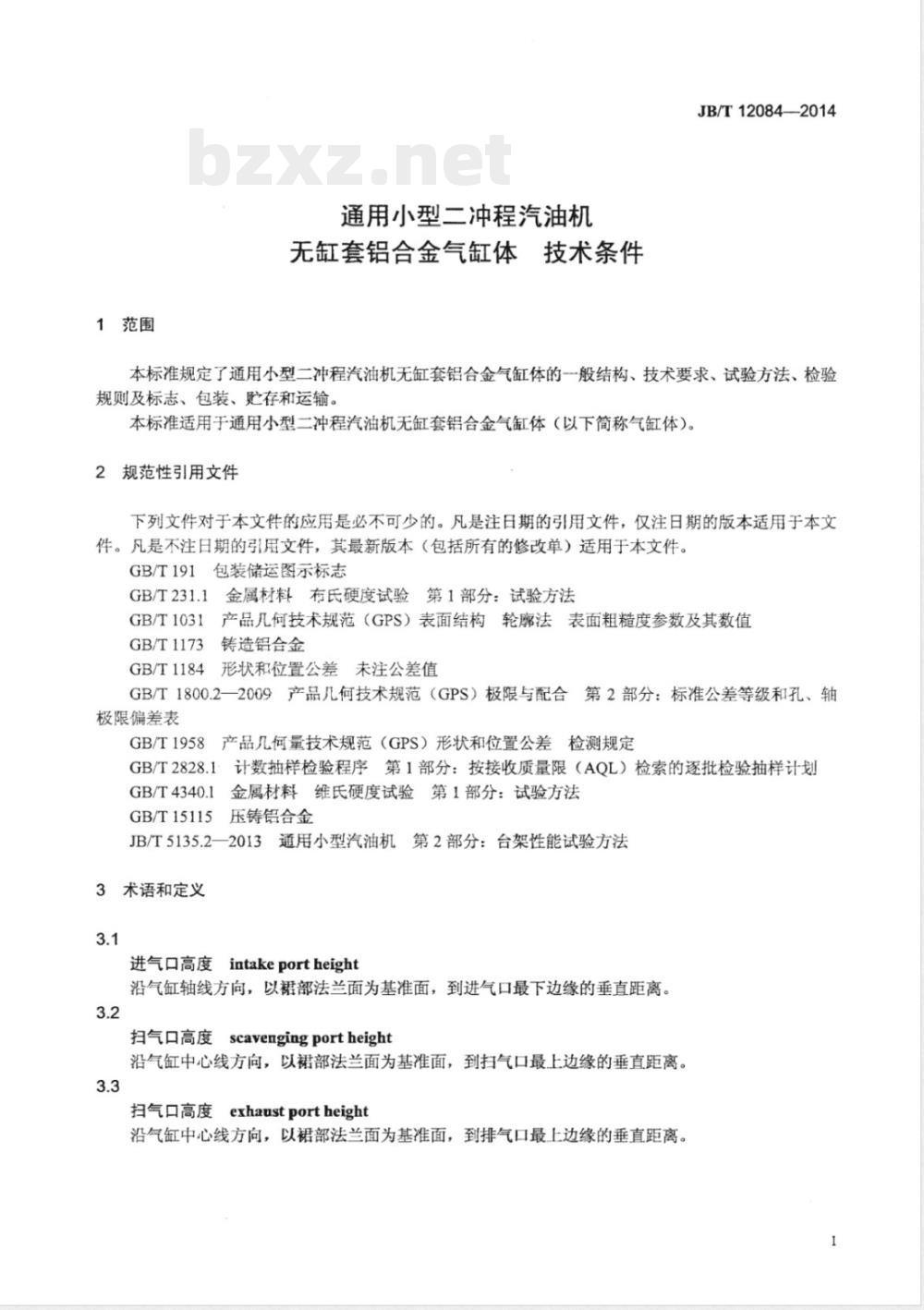

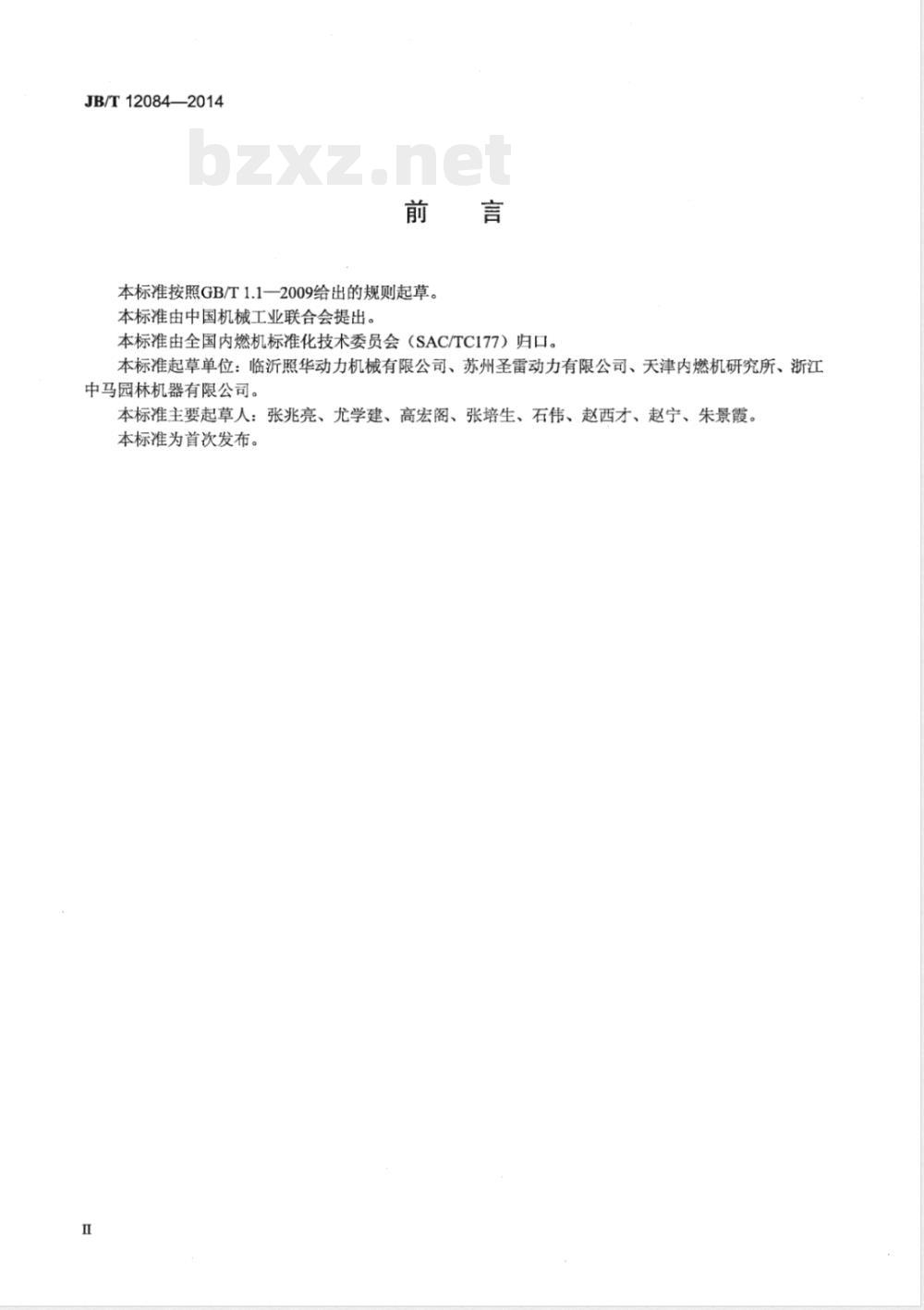

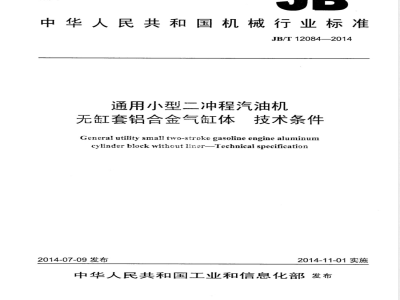

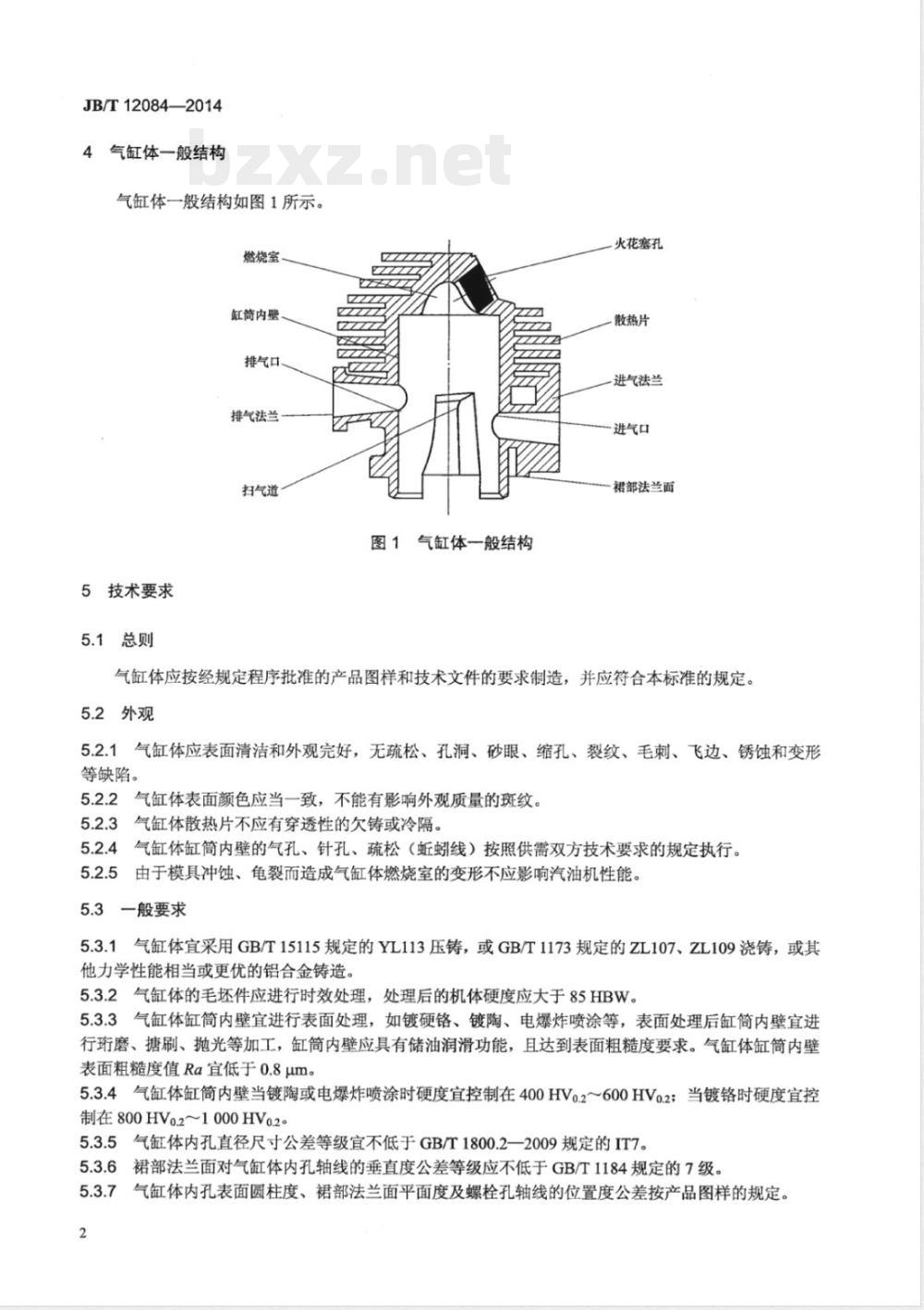

ICS 27.020 J93 备案号：47354—2014 中华人民共和国机械行业标准 JB/T 12084—2014 通用小型二冲程汽油机无缸套铝合金气缸体技术条件 General utility small two-stroke gasoline engine aluminum cylinder block without liner - Technical specification 2014-07-09发布 2014-11-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国机械工业联合会提出，由全国内燃机标准化技术委员会（SAC/TC177）归口。本标准起草单位包括临沂照华动力机械有限公司、苏州圣雷动力有限公司、天津内燃机研究所、浙江中马园林机器有限公司。本标准主要起草人包括张兆亮、尤学建、高宏阁、张培生、石伟、赵西才、赵宁、朱景霞。本标准为首次发布。 1 范围 本标准规定了通用小型二冲程汽油机无缸套铝合金气缸体的一般结构、技术要求、试验方法、检验规则及标志、包装、贮存和运输。本标准适用于通用小型二冲程汽油机无缸套铝合金气缸体（以下简称气缸体）。 2 规范性引用文件 本文件引用了多项国家标准，包括GB/T 191《包装储运图示标志》、GB/T 231.1《金属材料布氏硬度试验》、GB/T 1031《表面结构轮廓法表面粗糙度参数及其数值》、GB/T 1173《铸造铝合金》、GB/T 1184《形状和位置公差未注公差值》、GB/T 1800.2《极限与配合标准公差等级及极限偏差》、GB/T 1958《形状和位置公差检测规定》、GB/T 2828.1《计数抽样检验程序》、GB/T 4340.1《金属材料维氏硬度试验》、GB/T 15115《压铸铝合金》以及JB/T 5135.2—2013《通用小型汽油机台架性能试验方法》等。 3 术语和定义 3.1 进气口高度：沿气缸轴线方向，以裙部法兰面为基准面，到进气口最下边缘的垂直距离。 3.2 扫气口高度：沿气缸中心线方向，以裙部法兰面为基准面，到扫气口最上边缘的垂直距离。 3.3 排气口高度：沿气缸中心线方向，以裙部法兰面为基准面，到排气口最上边缘的垂直距离。 4 气缸体一般结构 气缸体一般结构包括燃烧室、气缸内壁、排气口、排气法兰、扫气道、火花塞孔、散热片、进气法兰、进气口及裙部法兰面等组成。 5 技术要求 5.1 总则 气缸体应按经规定程序批准的产品图样和技术文件要求制造，并应符合本标准规定。 5.2 外观 气缸体表面应清洁完好，无疏松、孔洞、砂眼、缩孔、裂纹、毛刺、飞边、锈蚀和变形等缺陷。表面颜色应一致，不得有影响外观质量的斑纹。散热片不得存在穿透性欠铸或冷隔。缸筒内壁的气孔、针孔及疏松等缺陷按供需双方技术要求执行。由于模具冲蚀或龟裂造成的燃烧室变形不得影响汽油机性能。 5.3 一般要求 气缸体材料可采用GB/T 15115规定的YL113压铸铝合金，或GB/T 1173规定的ZL107、ZL109浇铸铝合金，或其他力学性能相当或更优的材料。
