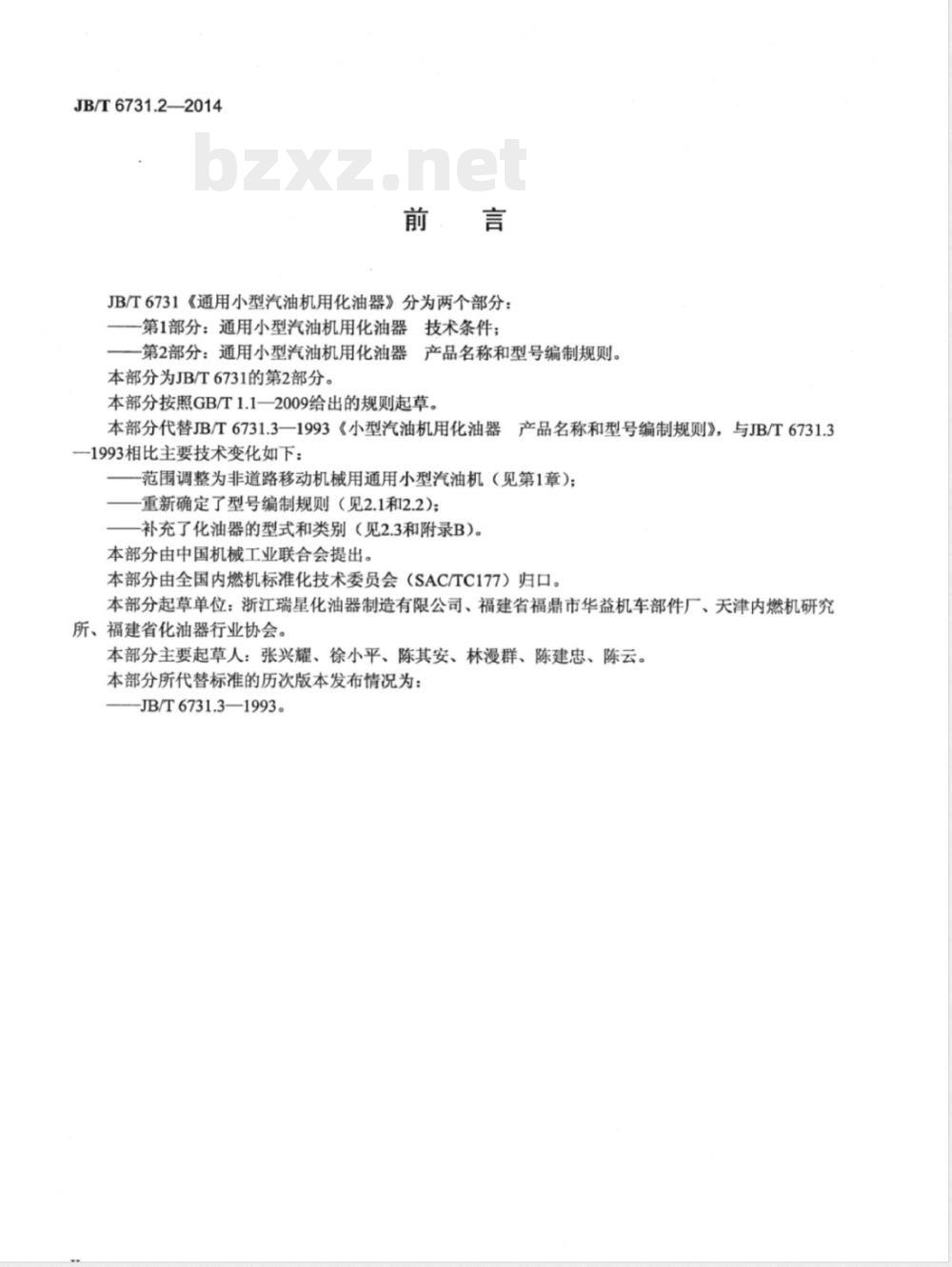

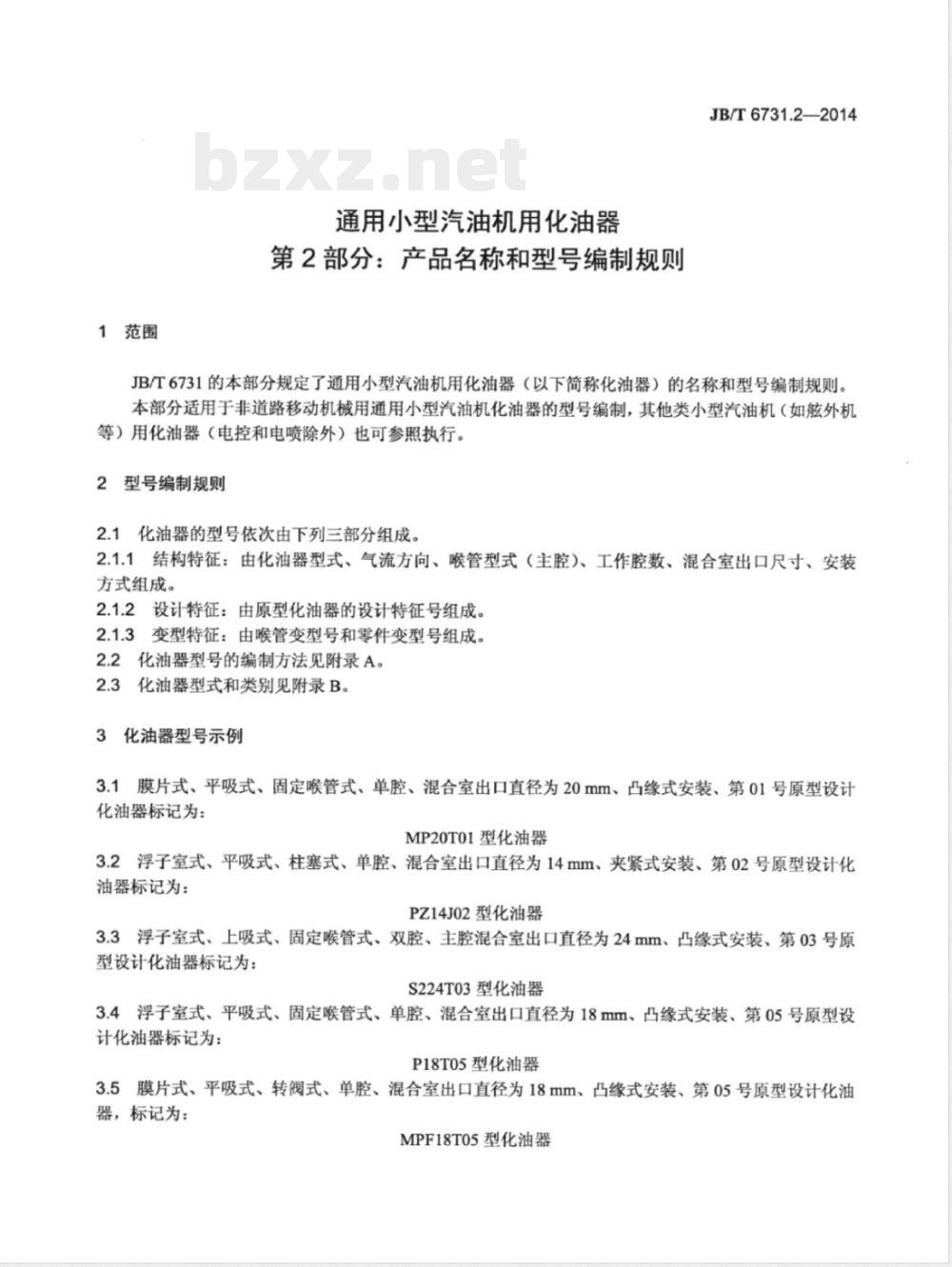

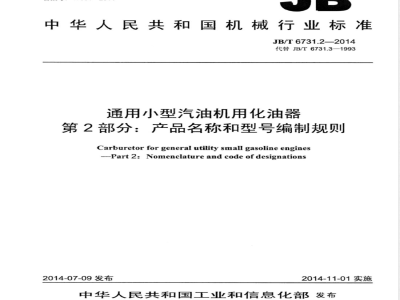

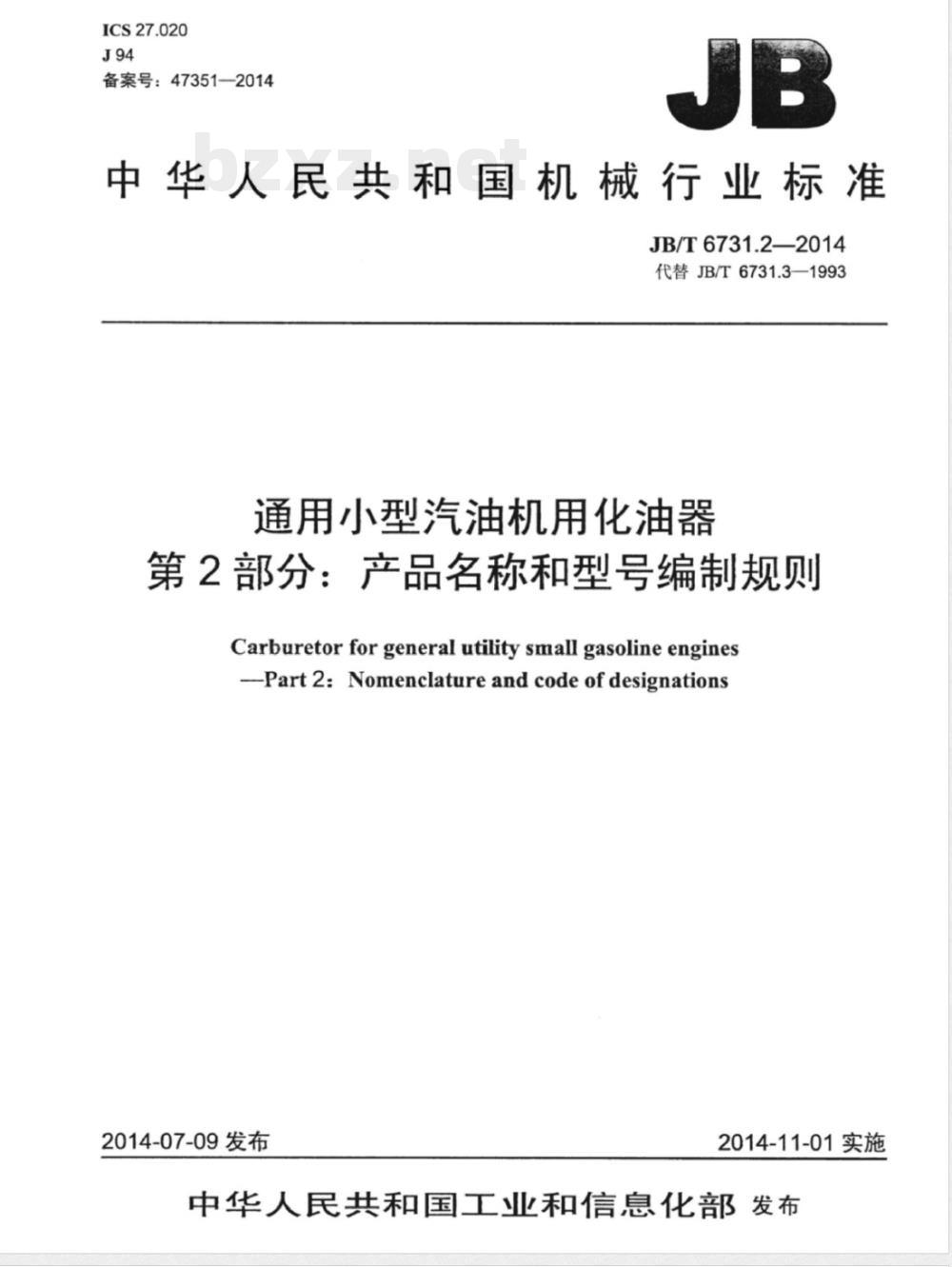

ICS 27.020 J94 备案号：47351—2014 中华人民共和国机械行业标准 JB/T 6731.2—2014 代替 JB/T 6731.3—1993 通用小型汽油机用化油器 第2部分：产品名称和型号编制规则 Carburetor for general utility small gasoline engines - Part 2: Nomenclature and code of designations 2014-07-09发布 2014-11-01实施 中华人民共和国工业和信息化部发布 前言 JB/T 6731《通用小型汽油机用化油器》分为两个部分：第1部分为技术条件，第2部分为产品名称和型号编制规则。本部分为第2部分。本部分按照GB/T 1.1—2009给出的规则起草。本部分代替JB/T 6731.3—1993《小型汽油机用化油器产品名称和型号编制规则》。与1993版相比，主要变化包括范围调整为非道路移动机械用通用小型汽油机，重新确定型号编制规则，并补充化油器型式和类别。本部分由中国机械工业联合会提出，由全国内燃机标准化技术委员会（SAC/TC177）归口。本部分起草单位包括浙江瑞星化油器制造有限公司、福建省福鼎市华益机车部件厂、天津内燃机研究所、福建省化油器行业协会。本部分主要起草人包括张兴耀、徐小平、陈其安、林漫群、陈建忠、陈云。 1 范围 本部分规定了通用小型汽油机用化油器的名称和型号编制规则。本部分适用于非道路移动机械用通用小型汽油机化油器的型号编制，其他小型汽油机（如航外机等）用化油器（电控和电喷除外）也可参照执行。 2 型号编制规则 2.1 化油器型号由三部分组成：结构特征、设计特征和变型特征。 2.1.1 结构特征包括化油器型式、气流方向、喉管型式（主腔）、工作腔数、混合室出口尺寸及安装方式。 2.1.2 设计特征由原型化油器的设计特征号组成。 2.1.3 变型特征由喉管变型号和零件变型号组成。 2.2 化油器型号编制方法见附录A，型式与类别见附录B。 3 化油器型号示例 3.1 膜片式、平吸式、固定喉管式、单腔、出口直径20mm、凸缘式安装、第01号设计：MP20T01型化油器。 3.2 浮子室式、平吸式、柱塞式、单腔、出口14mm、夹紧式安装、第02号设计：PZ14J02型化油器。 3.3 浮子室式、上吸式、固定喉管式、双腔、出口24mm、凸缘式安装、第03号设计：S224T03型化油器。 3.4 浮子室式、平吸式、固定喉管式、单腔、出口18mm、凸缘式安装、第05号设计：P18T05型化油器。 3.5 膜片式、平吸式、转阀式、单腔、出口18mm、凸缘式安装、第05号设计：MPF18T05型化油器。 附录A（规范性附录）化油器型号编制方法 化油器型号由结构特征、设计特征和变型特征构成。其中设计特征号和变型特征中的零件变型号及喉管变型号由企业自行编制。
