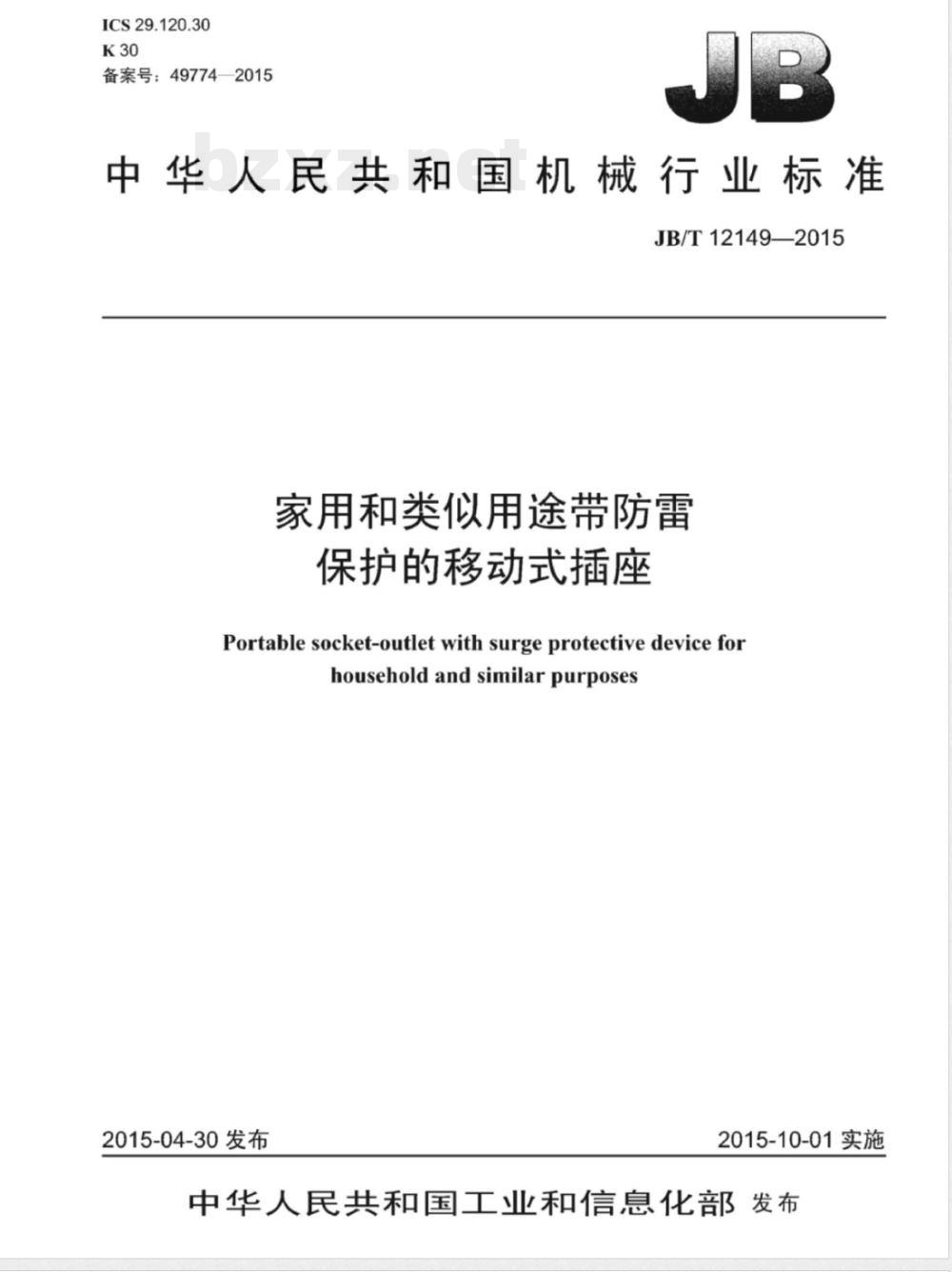

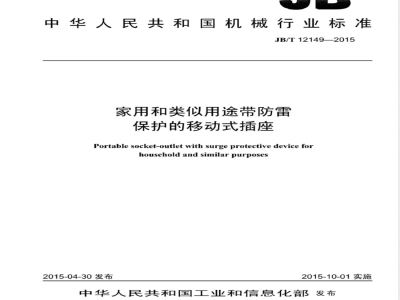

ICS 29.120.30 K30 备案号：49774—2015 中华人民共和国机械行业标准 JB/T 12149—2015 家用和类似用途带防雷保护的移动式插座 Portable socket-outlet with surge protective device for household and similar purposes 2015-04-30发布 2015-10-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国机械工业联合会提出，由全国电器附件标准化技术委员会（SAC/TC67）归口。本标准起草单位包括中国电器科学研究院有限公司、公牛集团有限公司、北京突破电气有限公司、浙江正泰建筑电器有限公司、奇胜工业（惠州）有限公司深圳分公司、广东明家科技股份有限公司、TCL-罗格朗国际电工（惠州）有限公司、杭州鸿雁电器有限公司、北京中科可来博电子科技股份有限公司、西门子（中国）有限公司、飞雕电器集团有限公司、威凯检测技术有限公司、跃华控股集团有限公司、耐思电气（嘉兴）有限公司、福建南平南孚电池有限公司、深圳市航嘉驰源电气股份有限公司、惠州电道科技股份有限公司。本标准主要起草人包括蔡军、阮立平、林海青、陈万林、龚志雷、曾绪辉、刘开喜、金峰、邵京疆、赵卓君、郑伟、高一盼、干朝圣、姜九龙、林文德、文小娟、徐强云、蔡映峰、叶建华、黄顺亲、查鹏展、罗时明、张礼荣、罗勇进。本标准为首次发布。 1 范围 本标准规定了家用和类似用途带防雷保护的移动式插座的标志、防触电保护、温升、结构、力学性能、防雷性能等技术要求。本标准适用于家用和类似用途的、带有对间接雷电和直接雷电效应或其他瞬态过电压的电涌进行保护的单相移动式插座。本标准不适用于对电信和信号网络进行电涌防护的移动式插座。注：带防雷保护的家用转换器可参考本标准。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括修改单）适用。本文件引用的主要标准包括：GB 2099.1—2008《家用和类似用途插头插座 第1部分：通用要求》；GB 18802.1—2011《低压电涌保护器（SPD）第1部分：低压配电系统的电涌保护器性能要求和试验方法》。 3 术语和定义 GB 2099.1—2008和GB 18802.1—2011界定的以及下列术语和定义适用于本文件。 3.1 带防雷保护的移动式插座 指带有对间接雷电和直接雷电效应或其他瞬态过电压的电涌进行保护的移动式插座，又称移动式防雷插座。 3.2 防雷保护模块 由防护元器件、电气连接件和结构件等构成的防雷保护单元，其包含必要的输入和输出连接方式。 3.3 保护模式 用于描述带防雷保护的移动式插座中防雷保护功能的配置情况，包括相线与中性线（L-N）、相线与地线（L-PE）、中性线与地线（N-PE）等三种保护模式。 3.4 热插拔防雷保护模块 移动式插座工作过程中可安全拆卸和更换，而不影响插座正常供电的防雷保护模块。 3.5 可更换式防雷保护模块 作为一个整体，与插座带电部件及保护模块配合使用的可更换结构部件。
