JB/T 11279-2012
基本信息
标准号： JB/T 11279-2012
中文名称：无损检测仪器 线阵列涡流探头
标准类别：其他行业标准
英文名称：Non-destructive testing instruments — Eddy current line array probe
标准状态：现行
发布日期：2012-05-24
实施日期：2012-11-01
出版语种：简体中文
下载格式：.pdf .zip
标准分类号
标准ICS号：试验>>19.100无损检测
中标分类号：仪器、仪表>>试验机与无损探伤仪器>>N77超声波与声放射探伤仪器
关联标准
出版信息
出版社：机械工业出版社
标准价格：15.0
出版日期：2012-11-01
相关单位信息
起草单位：爱德森（厦门）电子有限公司、国核电站运行服务技术公司、深圳华测检测技术股份有限公司等
归口单位：全国试验机标委会
发布部门：中华人民共和国工业和信息化部
标准简介
本标准规定了线阵列涡流探头的技术要求、性能测试、检验规则等内容。
本标准适用于高频2MHz，低频50kHz的线阵列涡流探头。
标准图片预览
标准内容

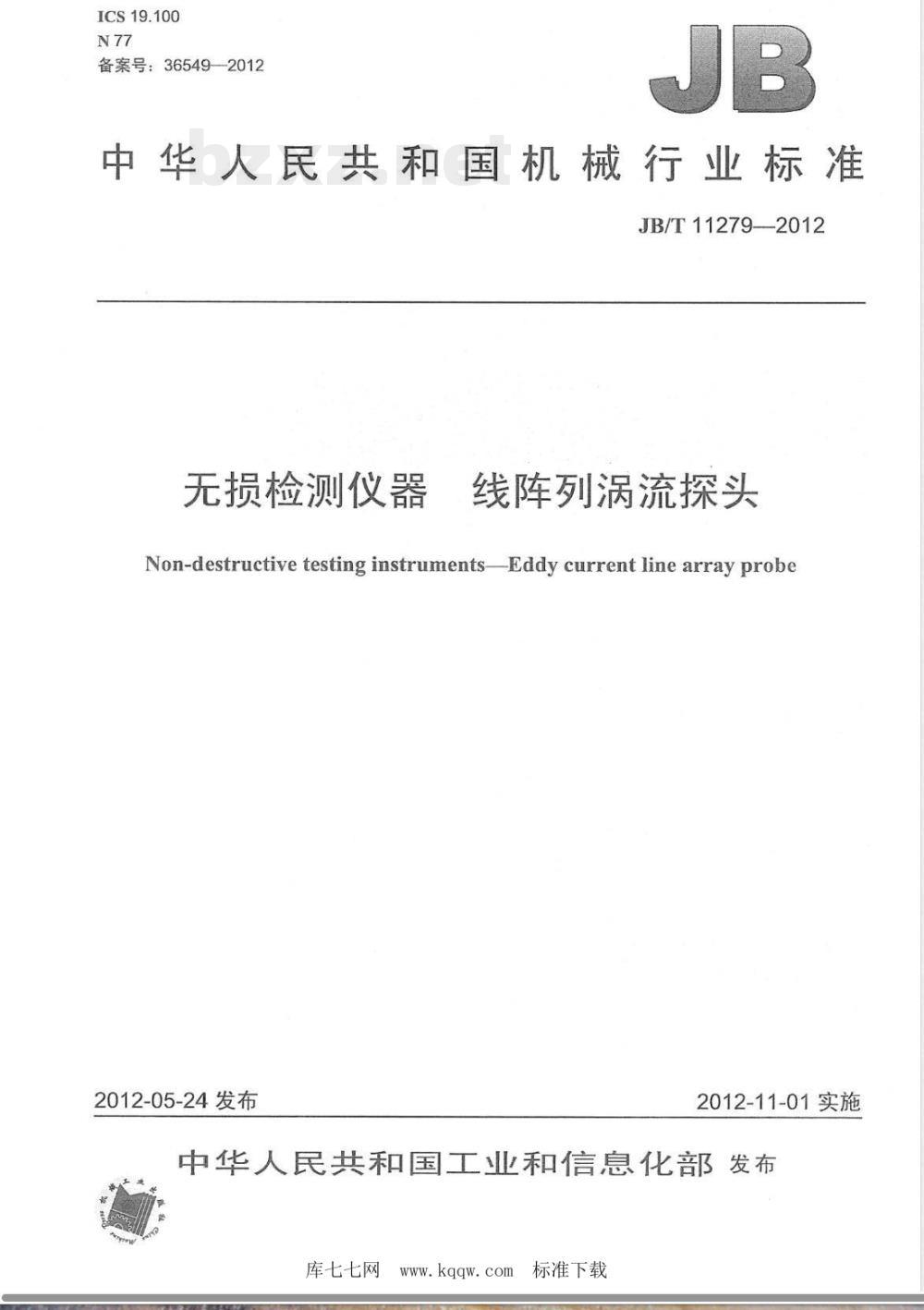

ICS19.100
备案号：365492012
中华人民共和国机械行业标准
JB/T11279--2012
无损检测仪器
线阵列涡流探头
Non-destructive testing instrumentsEddy current line array probe2012-05-24发布
2012-11-01实施

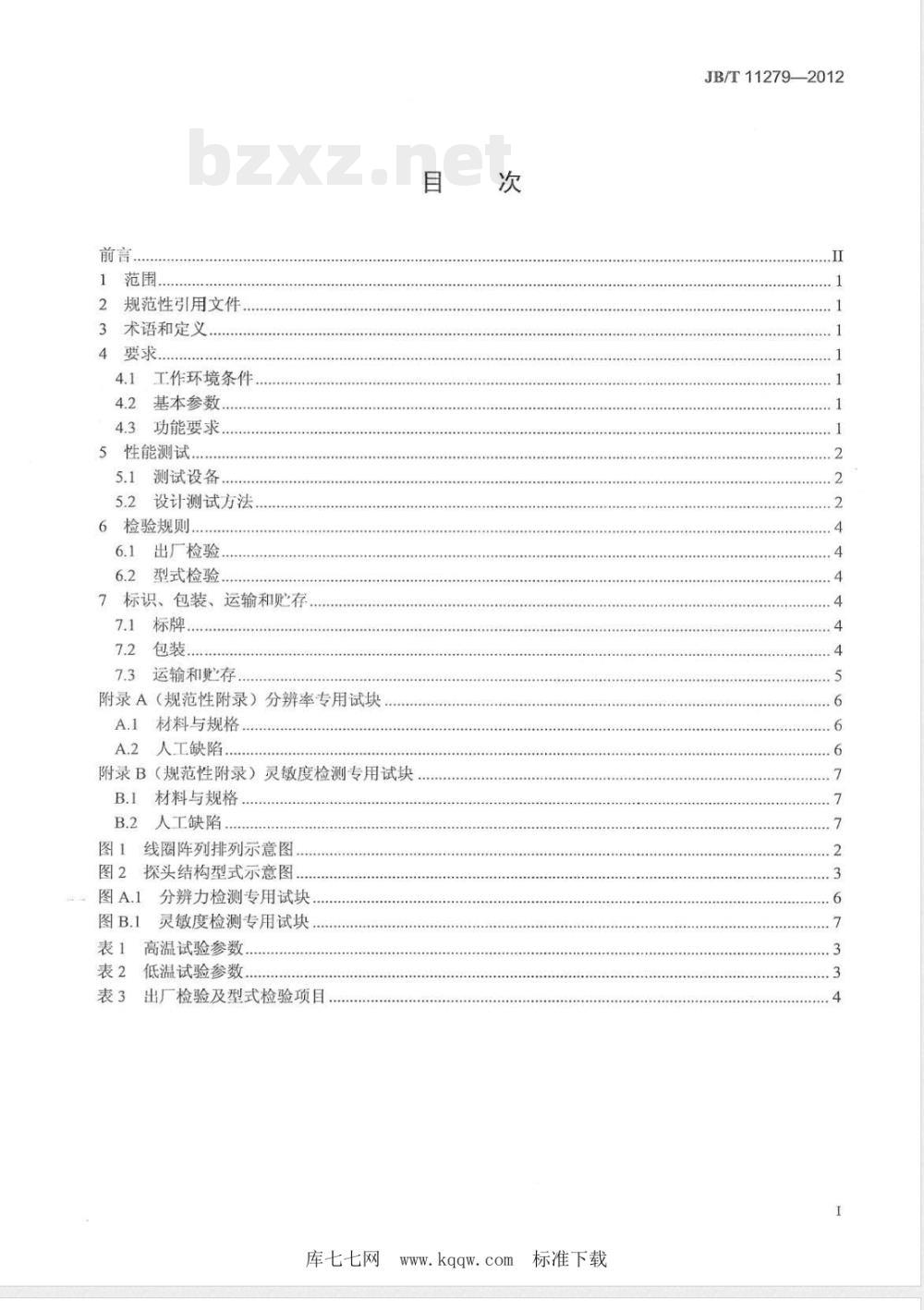

中华人民共和国工业和信息化部发布库七七网www.kqqw.com标准下载前言，
2规范性引用文件
3术语和定义，
4要求..
4.1工作环境条件
4.2基本参数.
4.3功能要求
5性能测试...
5.1测试设备...
5.2设计测试方法
6检验规则.
6.1出厂检验..
6.2型式检验
7标识、包装、运输和贮存
7.1标牌
7.3运输和存
附录A（规范性附录）分辨率专用试块A.1材料与规格.
A.2人工缺陷
附录B（规范性附录）灵敏度检测专用试块B.1材料与规格
人工缺陷
线圈阵列排列示意图
探头结构型式示意图..
分辨力检测专用试块，
灵敏度检测专用试块
高温试验参数
低温试验参数
出厂检验及型式检验项目
库七七网www.kqqw.com标准下载JB/T11279—2012
JB/T112792012

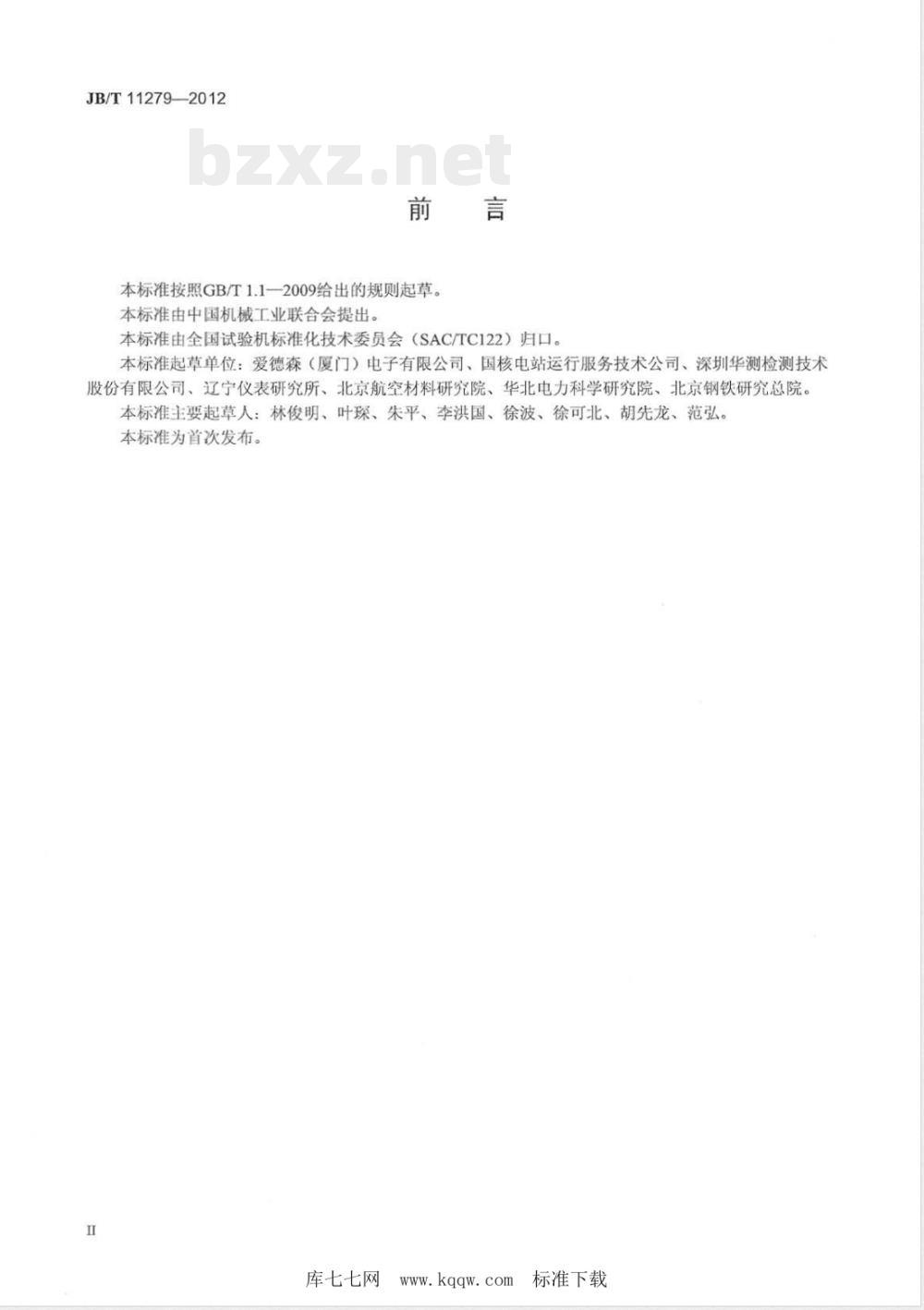

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国机械工业联合会提出。本标准由全国试验机标准化技术委员会（SAC/TC122）归口。本标准起草单位：爱德森（厦门）电子有限公司、国核电站运行服务技术公司、深圳华测检测技术股份有限公司、辽宁仪表研究所、北京航空材料研究院、华北电力科学研究院、北京钢铁研究总院。本标准主要起草人：林俊明、叶琛、朱平、李洪国、徐波、徐可北、胡先龙、范弘。本标准为首次发布。
库七七网
www.kqqw.com
标准下载

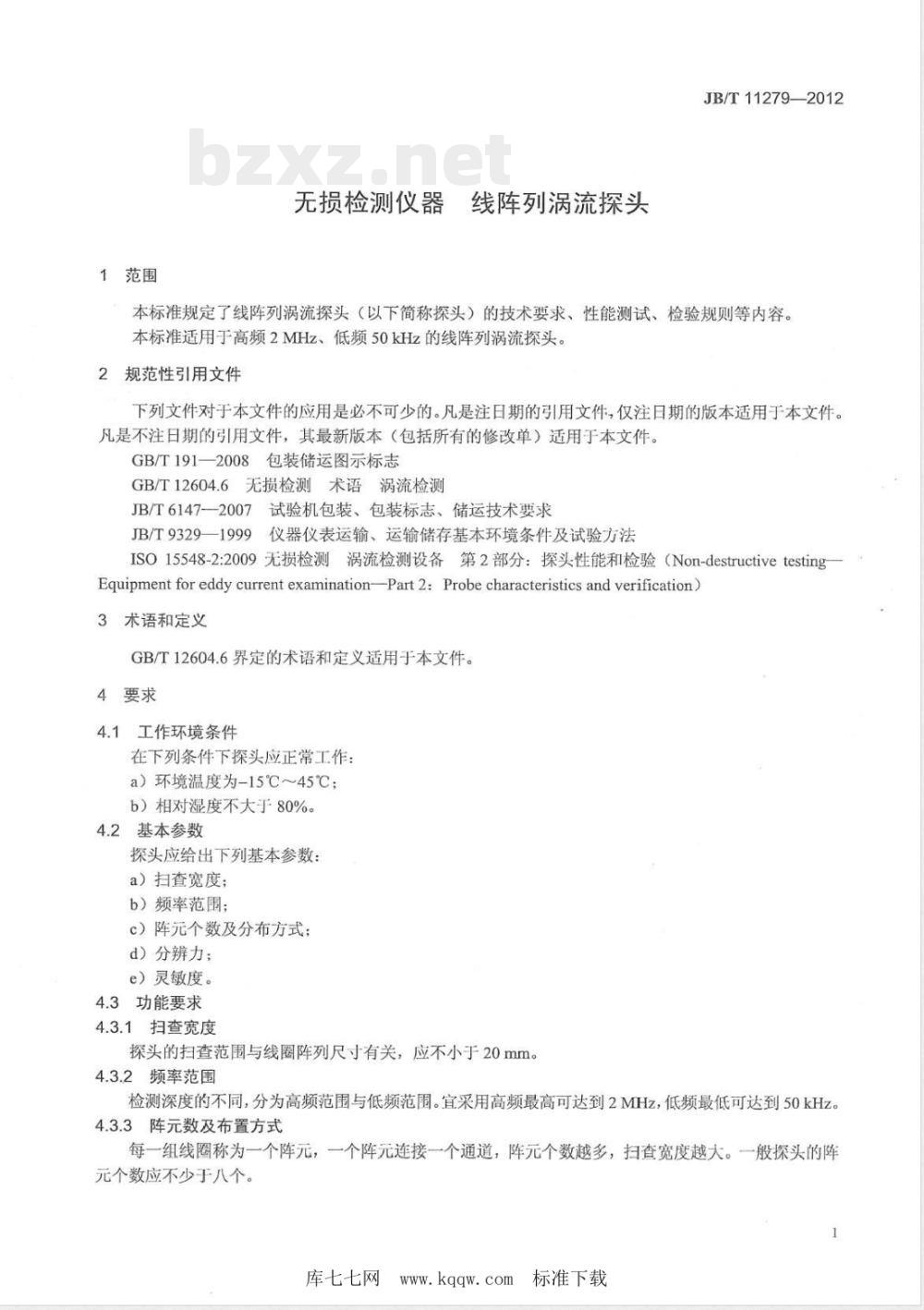

1范围
无损检测仪器
线阵列涡流探头
JB/T11279—2012
本标准规定了线阵列涡流探头（以下简称探头）的技术要求、性能测试、检验规则等内容。本标准适用于高频2MHz、低频50kHz的线阵列涡流探头。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191—2008包装储运图示标志GB/T12604.6无损检测术语涡流检测JB/T61472007试验机包装、包装标志、储运技术要求JB/T9329—1999仪器仪表运输、运输储存基本环境条件及试验方法ISO15548-2:2009无损检测涡流检测设备第2部分：探头性能和检验（Non-destructivetestingEquipmentforeddycurrentexamination-Part2:Probecharacteristicsandverification）3术语和定义
GB/T12604.6界定的术语和定义适用于本文件。4要求
4.1工作环境条件
在下列条件下探头应正常工作：a）环境温度为-15℃～45℃；
b）相对湿度不大于80%。
4.2基本参数
探头应给出下列基本参数：
a）扫查宽度；下载标准就来标准下载网
b）频率范围：
c）阵元个数及分布方式；
d）分辨力；
e）灵敏度。
4.3功能要求
4.3.1扫查宽度
探头的扫查范围与线圈阵列尺寸有关，应不小于20mm。4.3.2频率范围
检测深度的不同，分为高频范围与低频范围。宜采用高频最高可达到2MHz，低频最低可达到50kHz。4.3.3阵元数及布置方式
每一组线圈称为一个阵元，一个阵元连接一个通道，阵元个数越多，扫查宽度越大。一般探头的阵元个数应不少于八个。
库七七网
www.kqqw.com
标准下载
JB/T11279—2012

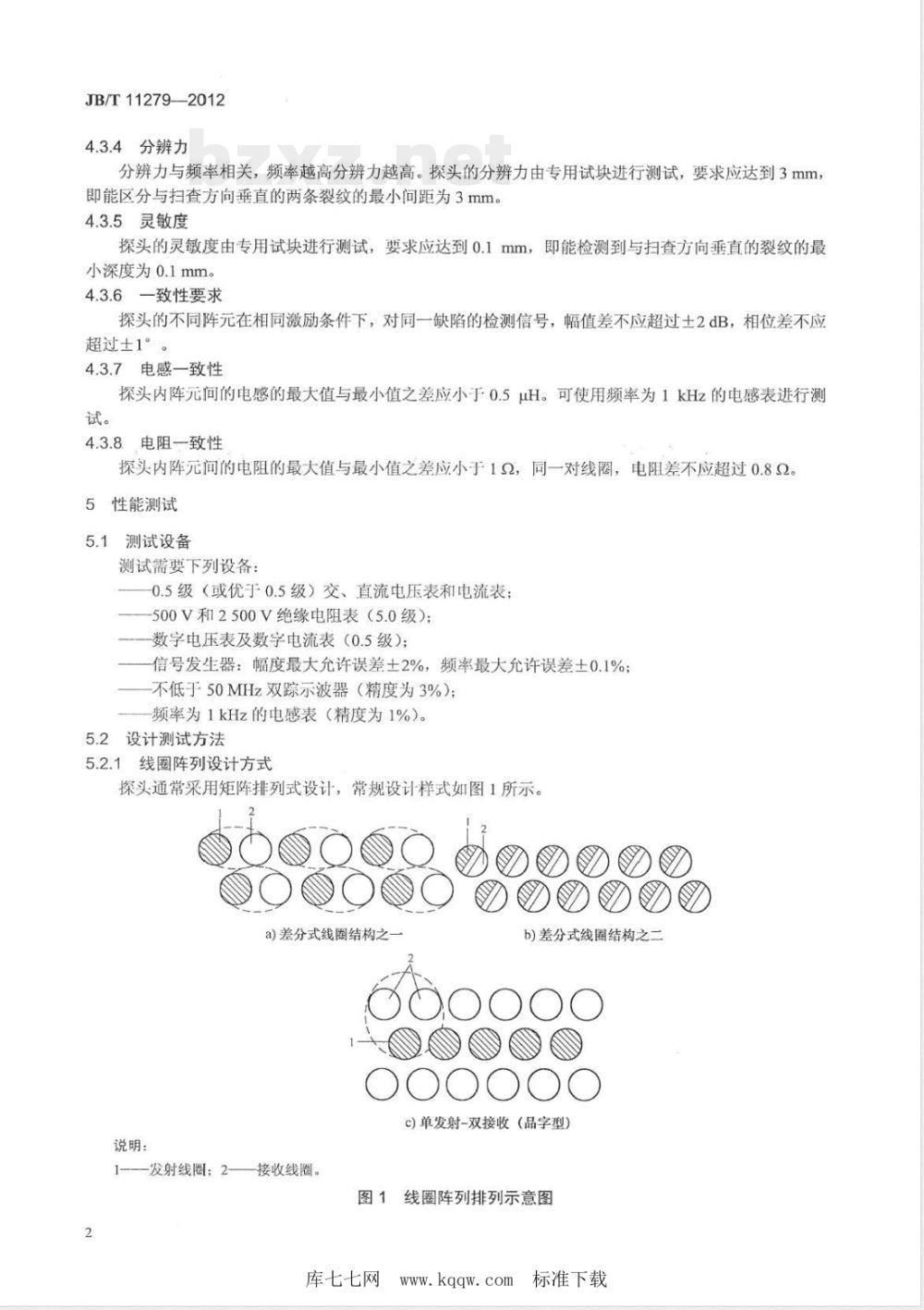

4.3.4分辨力
分辨力与频率相关，频率越高分辨力越高。探头的分辨力由专用试块进行测试，要求应达到3mm，即能区分与扫查方向垂直的两条裂纹的最小问距为3mm。4.3.5灵敏度
探头的灵敏度由专用试块进行测试，要求应达到0.1mm，即能检测到与扫查方向垂直的裂纹的最小深度为0.1mm。
4.3.6一致性要求
探头的不同阵元在相同激励条件下，对同一缺陷的检测信号，幅值差不应超过土2dB，相位差不应超过±1°
4.3.7电感一致性
探头内阵元间的电感的最大值与最小值之差应小于0.5μH。可使用频率为1kHz的电感表进行测试。
4.3.8电阻一致性
探头内阵元间的电阻的最大值与最小值之差应小于1Q，同一对线圈，电阻差不应超过0.8Q。5性能测试
5.1测试设备
测试需要下列设备：
0.5级（或优于0.5级）交、直流电压表和电流表：-500V和2500V绝缘电阻表（5.0级）；-数字电压表及数字电流表（0.5级）；信号发生器：幅度最大允许误差土2%，频率最大允许误差土0.1%；不低于50MHz双踪示波器（精度为3%）；频率为1kHz的电感表（精度为1%）。5.2设计测试方法
5.2.1线圈阵列设计方式
探头通常采用矩阵排列式设计，常规设计样式如图1所示。a)差分式线圈结构之
b)差分式线圈结构之二
000000
c)单发射-双接收（品字型）
说明：
一一发射线圈：2
接收线圈。
图1线圈阵列排列示意图
库七七网
标准下载
www.kqqw.com
5.2.2探头结构型式
JB/T11279—2012
探头结构型式主要有三种：平面式、曲面式和柔性结构。平面式与曲面式结构如图2所示。a)平面式
b）曲面式
图2探头结构型式示意图
5.2.3分辨力试验
使用多通道涡流仪与附录A中给出的分辨力检测专用试块。探头垂直于裂缝沿着裂缝的中垂线移动扫查，并保证每个阵元的扫查方向与裂缝垂直。5.2.4灵敏度试验
使用多通道涡流仪与附录B中给出的灵敏度检测专用试块。测试方法按照ISO15548-2:2009中6.2.3.11规定的方法。
5.2.5一致性试验
使用多通道涡流仪与附录B中给出的灵敏度检测专用试块。探头垂直于裂缝沿着裂缝的中垂线移动扫查同一裂缝，并保证每个阵元的扫查方向与裂缝垂直。观测幅值差与相位差。5.2.6耐温性能
5.2.6.1一般要求
在进行耐温试验时，高、低温箱内的温度应保持恒定均匀，温差不超过土3℃，箱内空间至少应为被检探头的3倍。为防止湿度的影响，在不影响耐温试验的条件下，必要时，宜采取对高、低温箱密封或注入干燥空气等措施。
5.2.6.2高温试验
将探头放入高温箱内，试验参数见表1。表1高温试验参数
试验温度
55℃±3℃
保持时间
升温速度
不大于1℃/min
高温试验后，使温度降至室温，取出探头并在正常工作条件下放置24h以上，经产品性能检查应符合探头标准的要求。
5.2.6.3低温实验
将探头放入低温箱内，试验参数见表2。表2低温试验参数
试验温度
-25℃±3℃
保持时间
降温速度
不大于1℃/min
低温试验后，使温度升至室温，取出探头并在正常工作条件下放置24h以上，经产品性能检查应符合探头标准的要求（低温试验后，若探头有凝水现象，应适当延长预热时问或采用风扇通风等其他方法迅速去潮后，再进行性能检查）。3
库七七网
www.kqqw.com
标准下载
JB/T112792012
5.2.7耐湿性能
探头耐湿性能的检测方法应符合JB/T9329—1999中4.3的规定。5.2.8运输性能
运输性能的试验项目和方法应符合JB/T9329—1999中第4章的规定。6检验规则
6.1出厂检验
6.1.1探头应按出厂检验项目检验合格，签发产品合格证后方可出厂。6.1.2出厂检验项目见表3。
6.2型式检验
6.2.1有下列情况之一者，应对探头进行型式检验：新产品或老产品转厂生产的型式鉴定；正式生产后，如结构、材料、工艺有较大的改变，可能影响产品性能时：正式生产时，每年进行一次检验；产品长期停产后，恢复生产时；出广检验结果与上次型式检验结果有较大差异时。2型式检验项目见表3。
出厂检验及型式检验项目
扫查范围
频率范围
阵元个数及分布方式
分辨力
灵敏度
一致性要求
电感一致性
电阻一致性
线圈阵列设计方式
探头结构形式
注：“”为必检项目，“二”为不检项目。标识、包装、运输和购存
7.1标牌
检验方法
常规方法
常规方法
目视法
常规方法
常规方法
目视法
日视法
每台探头应在机壳上明显位置固定标牌，其内容包括下列各项：a）规格、型号；
b）主要技术参数；
c）制造日期或编号；
d）制造者名称或标志；
e）执行标准编号。
7.2包装
出厂检验
型式检验
7.2.1探头的包装应符合JB/T6147—2007中5.1的规定。包装材料应符合JB/T6147—2007中5.2.1的4
库七七网www.kqqw.com
标准下载
JB/T11279—-2012
规定，并选用JB/T6147一2007中5.2.2或5.2.3规定的木材或瓦楞纸为包装材料。包装箱应符合JB/T6147—2007中5.3.1.1或5.3.3的规定。装箱应符合JB/T6147—2007中5.4的规定。加固应符合JB/T6147—2007中5.5的规定。防护包装应符合JB/T6147—2007中5.6.1的规定。7.2.2包装箱外壁上文字和标志应清楚，而且不应因搬运摩擦而模糊不清，其内容包括下列各项：产品名称；
一收货单位和地址及电话：
一发货单位和地址及电话；
包装箱应有“易碎物品”、“怕雨”等标志并符合GB/T191一2008中表1规定的包装储运标志的图形和名称。
7.2.3包装箱内应附有下列文件：产品装箱单；
一产品合格证：
一产品说明书。
7.3运输和贮存
7.3.1探头的运输、运输则存环境条件应符合JB/T9329-1999中第3章的规定。7.3.2探头在运输时应防止振动和碰撞，并应符合JB/T6147一2007中第7章的规定。7.3.3
探头贮存地点及周围环境不应有腐蚀性气体，环境温度、空气相对湿度符合JB/T9329—1999中第3章的规定。库内保持空气流通，地面保持清洁。5
库七七网
www.kqqw.com
标准下载
JB/T11279—2012
A.1材料与规格
附录A
（规范性附录）
分辨率专用试块
A.1.1材料牌号：2系铝合金（火+固熔时效）。A.1.2规格如图A.1所示。
A.2人工缺陷
人工缺陷为线切割刻槽。
A.2.2人工缺陷的尺寸（长、宽、深）位置如图A.1所示。6×0.12±0.03
注：六个槽深度相等，均为0.5mm。6
图A.1分辨力检测专用试块
库七七网
www.kqqw.com
标准下载
单位为毫米
B.1材料与规格
附录B
（规范性附录）
灵敏度检测专用试块
专用试块材料：2系铝合金（淬火十固熔时效）。B.1.1
B.1.2规格如图B.1所示。
B.2人工缺陷
人工缺陷为线切割刻槽。
B.2.2人工缺陷的尺寸（长、宽、深）位置如图B.1所示。4×0.12±0.03
0.1±0.05
0.2±0.05
0.5±0.05
灵敏度检测专用试块
库七七网
www.kqqw.com
1.0±0.05
标准下载
JB/T11279—2012
单位为癌米
JB/T11279-2012
打印日期：2013年3月1日F007
中华人民共和国
机械行业标准
无损检测仪器线阵列涡流探头
JB/T11279—2012
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.75印张·19千字2012年12月第1版第1次印刷
书号：15111·10646
网址：http：//www.cmpbook.com编辑部电话：
直销中心电话：
（010）88379778
（010）88379693
封面无防伪标均为盗版
版权专有
库七七网
www.kqqw.com
标准下载
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
