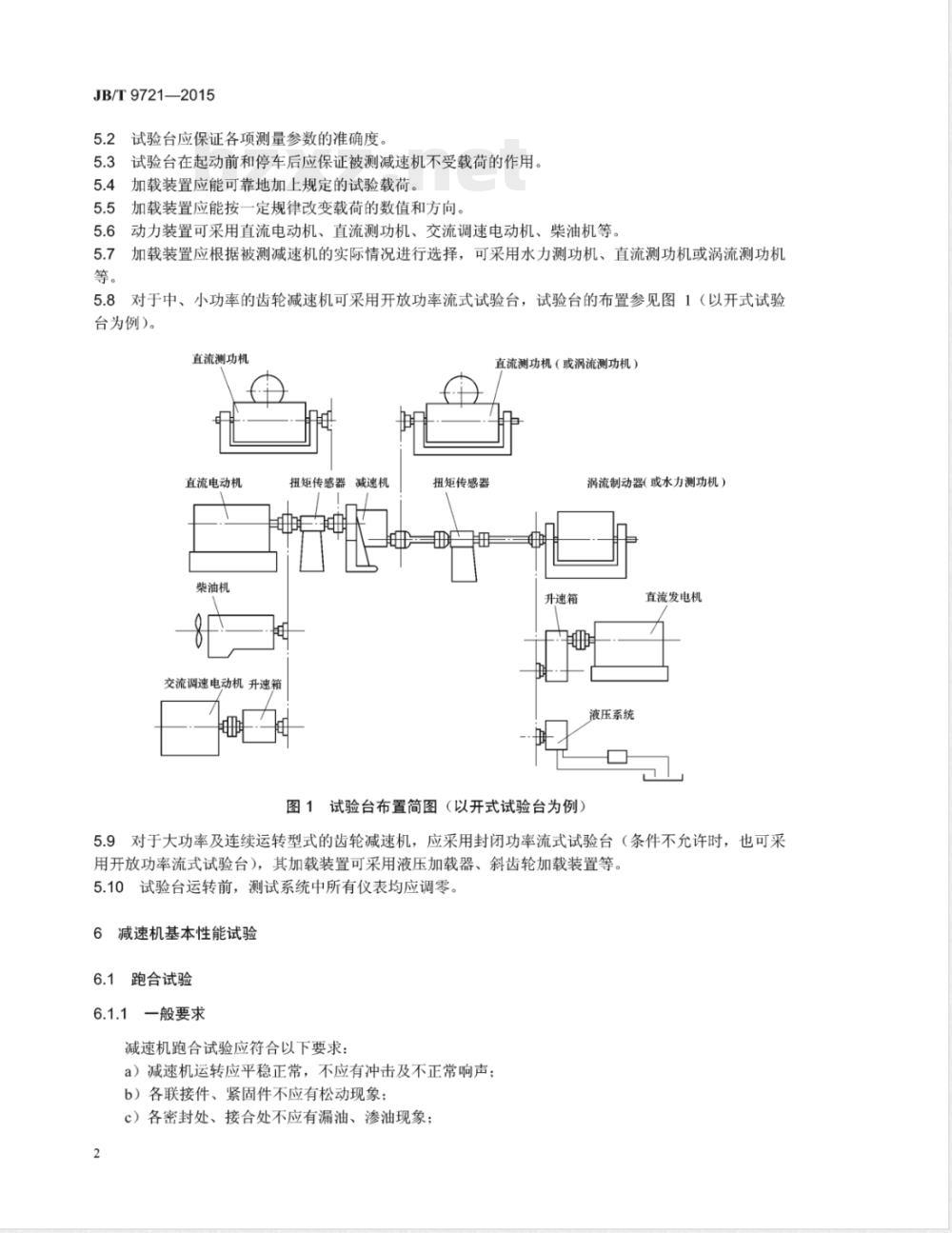

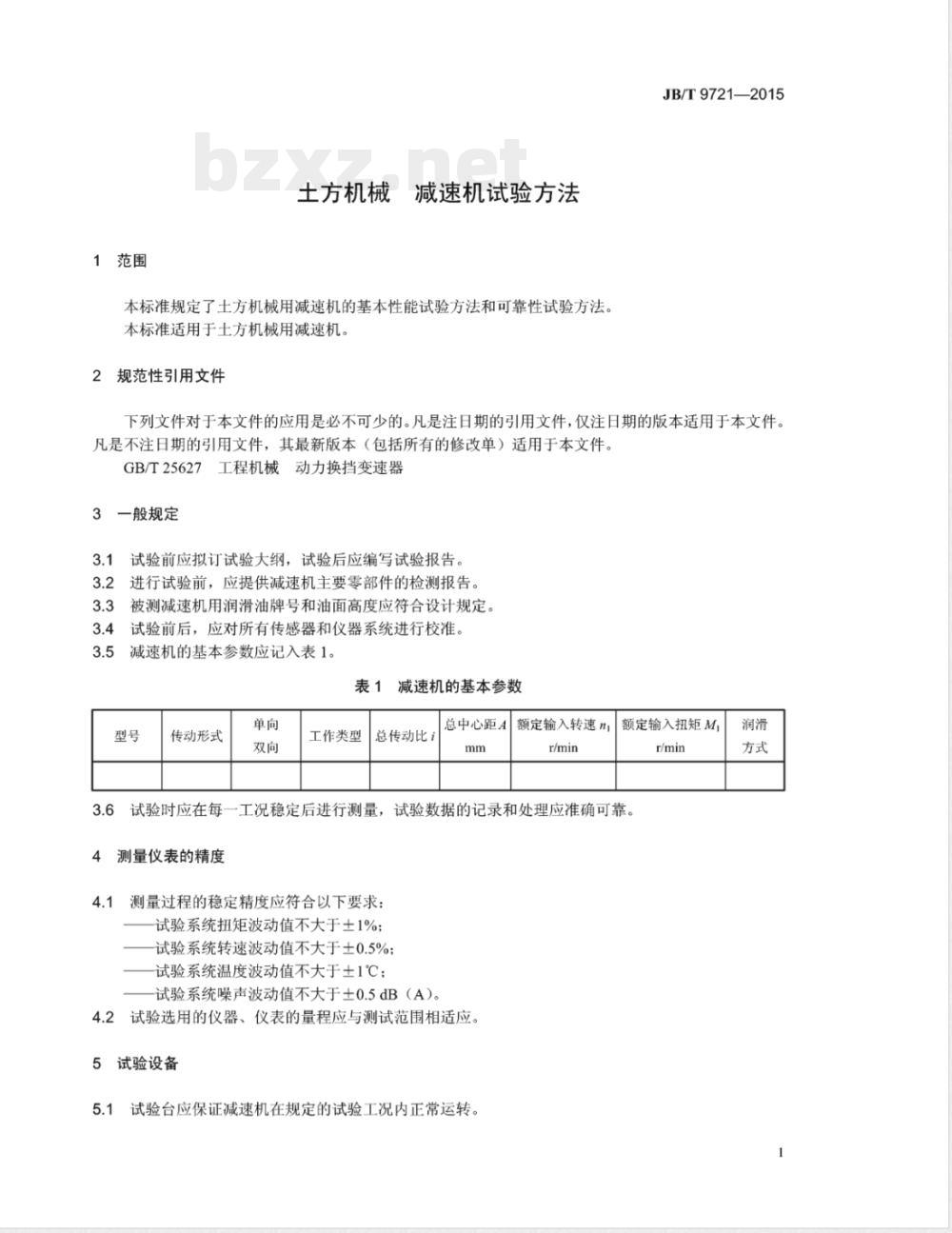

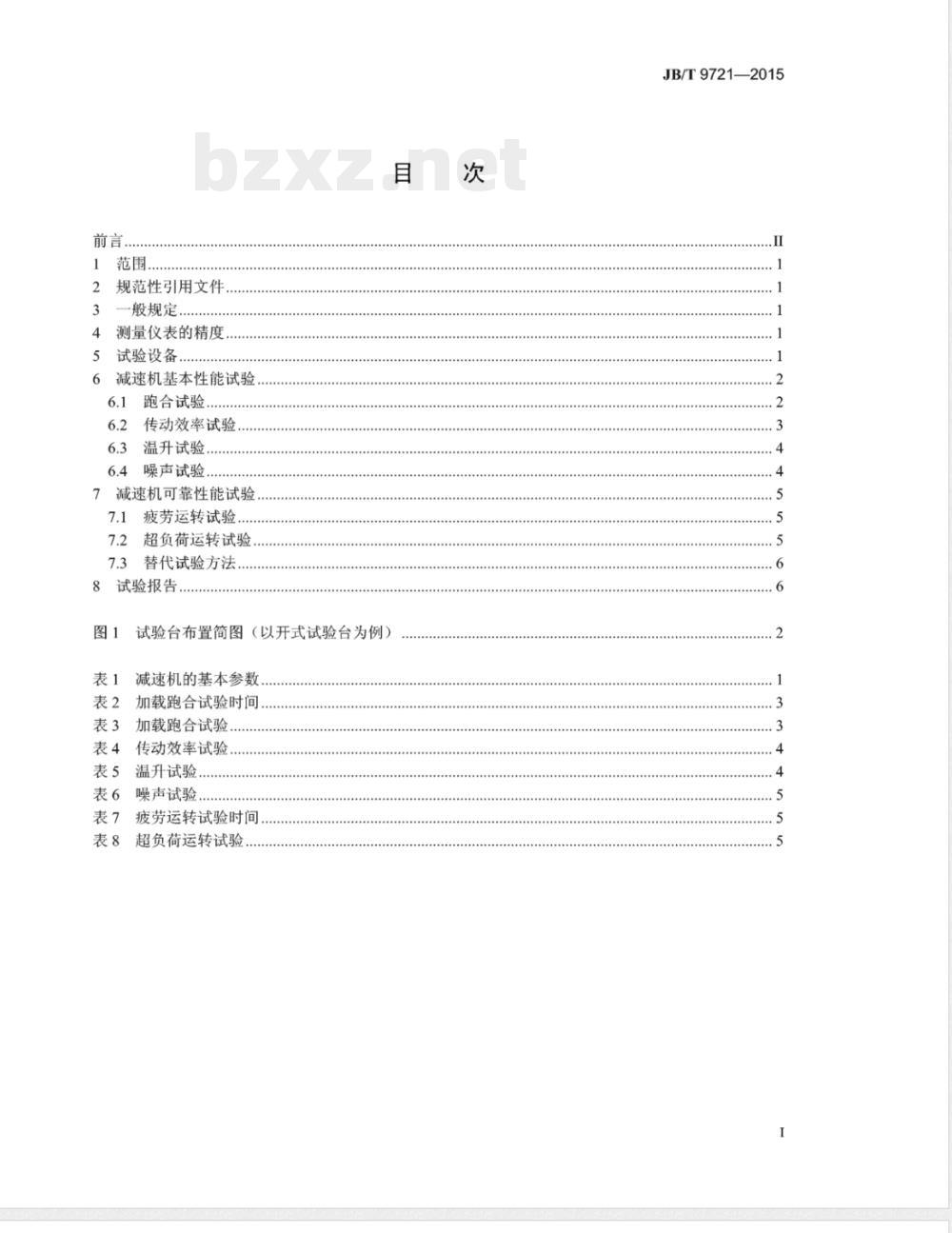

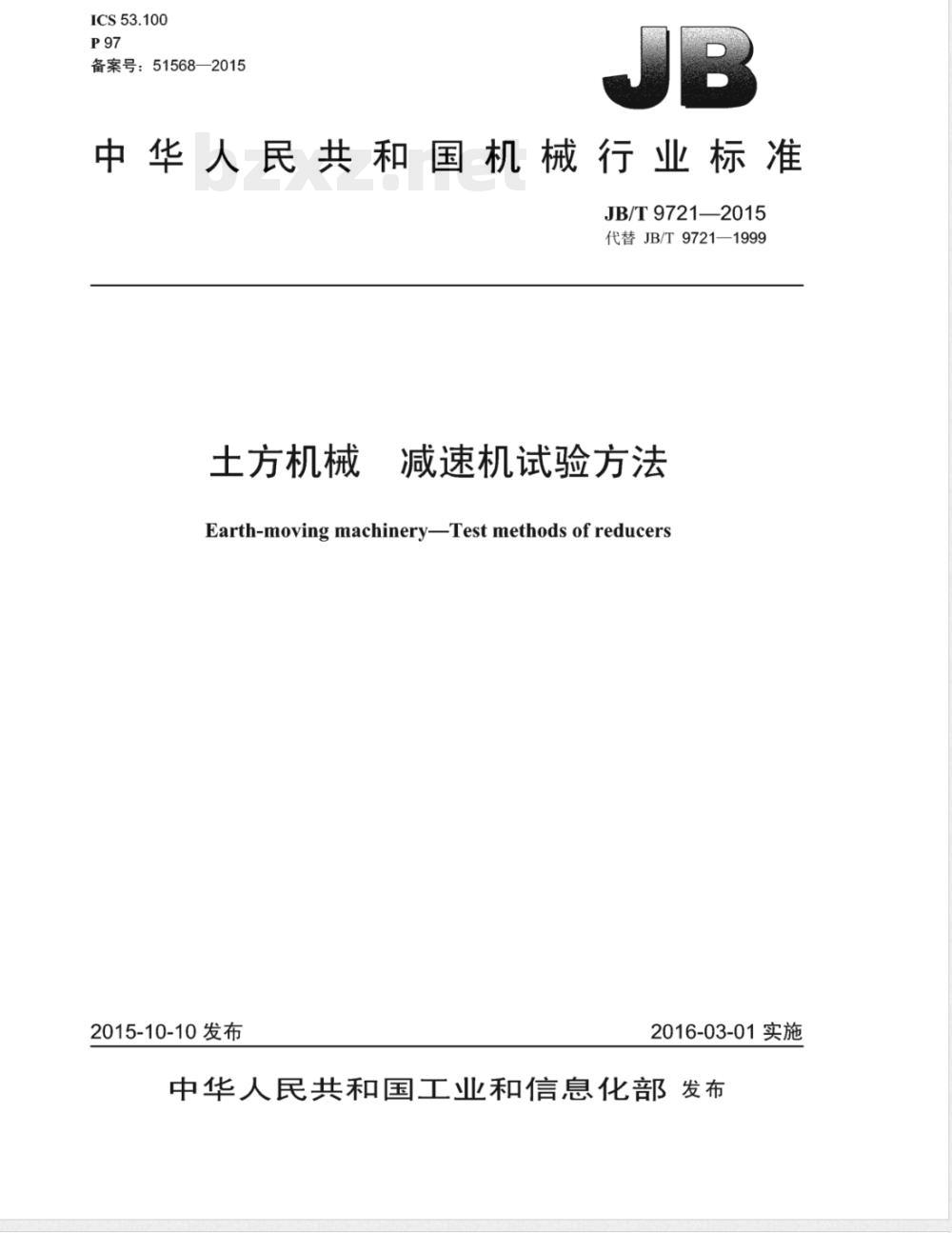

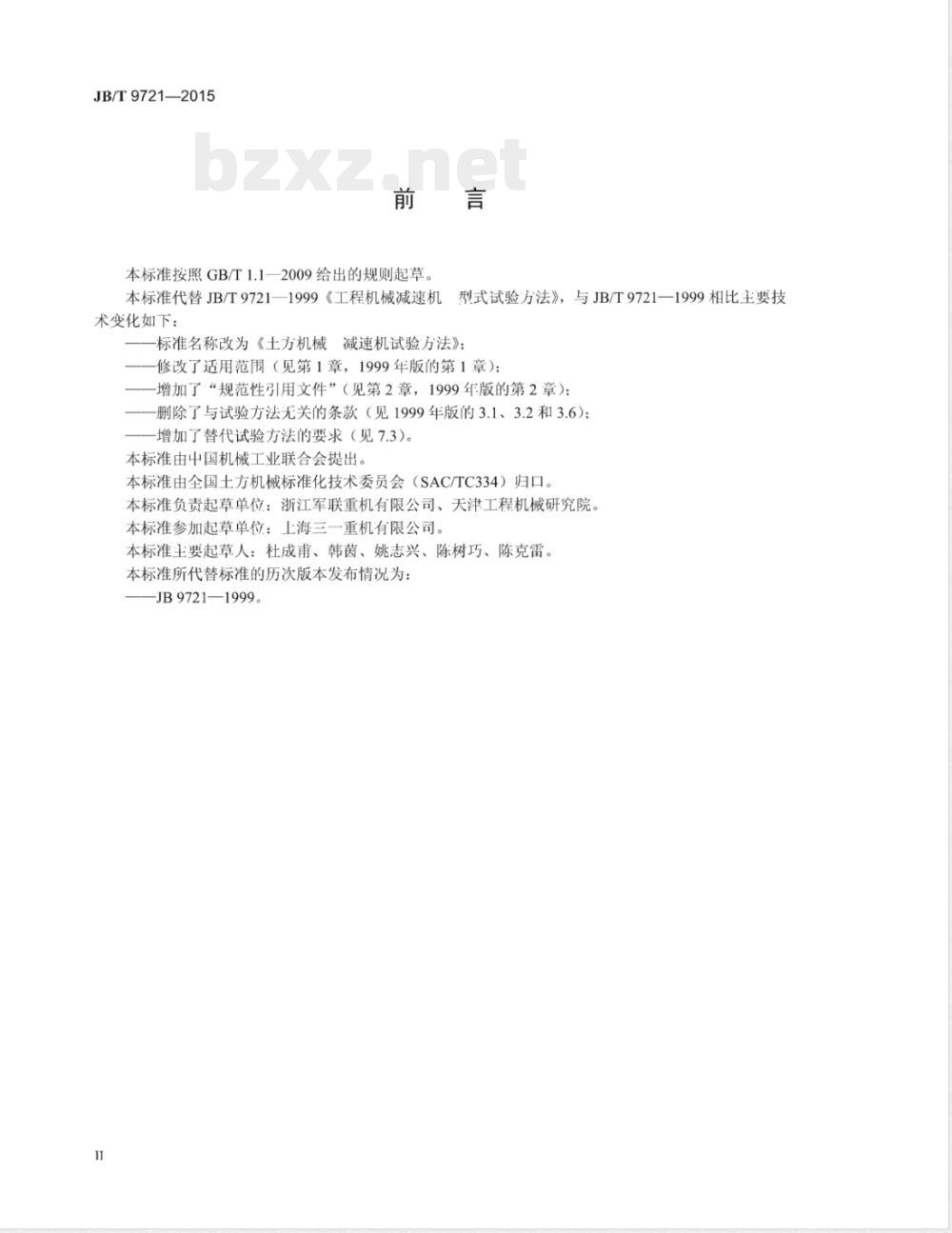

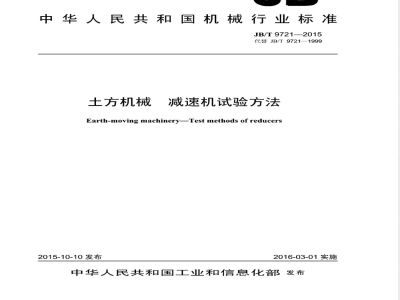

ICS53.100 P97 备案号：51568—2015 JB 中华人民共和国机械行业标准 JB/T9721—2015 代替JB/T9721—1999 土方机械 减速机试验方法 Earth-moving machinery - Test methods of reducers 2015-10-10 发布 2016-03-01 实施 中华人民共和国工业和信息化部发布 目 次 前言 1 范围 2 规范性引用文件 3 一般规定 4 测量仪表的精度 5 试验设备 6 减速机基本性能试验 6.1 跑合试验 6.2 传动效率试验 6.3 温升试验 6.4 噪声试验 7 减速机可靠性能试验 7.1 疲劳运转试验 7.2 超负荷运转试验 7.3 替代试验方法 8 试验报告 图1 试验台布置简图（以开式试验台为例） 表1 减速机的基本参数 表2 加载跑合试验时间 表3 加载跑合试验 表4 传动效率试验 表5 温升试验 表6 噪声试验 表7 疲劳运转试验时间 表8 超负荷运转试验 前言 本标准按照GB/T1.1—2009给出的规则起草。本标准代替JB/T9721—1999《工程机械减速机型式试验方法》，与1999版相比主要技术变化如下： 标准名称修改为《土方机械减速机试验方法》；修改适用范围；增加“规范性引用文件”；删除与试验方法无关条款；增加替代试验方法要求（见7.3）。 本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会（SAC/TC334）归口。 本标准起草单位：浙江军联重机有限公司、天津工程机械研究院。 参加起草单位：上海三一重机有限公司。 主要起草人：杜成甫、韩茵、姚志兴、陈树巧、陈克雷。 本标准所代替标准的历次版本发布情况为：JB9721—1999。 1 范围 本标准规定了土方机械用减速机的基本性能试验方法和可靠性试验方法。本标准适用于土方机械用减速机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T25627 工程机械动力换挡变速器 3 一般规定 3.1 试验前应拟订试验大纲，试验后应编写试验报告。 3.2 试验前应提供减速机主要零部件检测报告。 3.3 被测减速机润滑油牌号和油面高度应符合设计规定。 3.4 试验前后应对传感器和仪器系统进行校准。 3.5 减速机基本参数应记入表1。 3.6 试验时应在工况稳定后进行测量，数据记录应准确可靠。 4 测量仪表的精度 试验系统稳定精度应满足：扭矩波动不大于±1%；转速波动不大于±0.5%；温度波动不大于±1℃；噪声波动不大于±0.5 dB（A）。测量仪表量程应与测试范围相适应。 5 试验设备 5.1 试验台应保证减速机在规定工况内正常运转。 5.2 试验台应保证测量参数准确。 5.3 起动与停车过程中应避免减速机受载。 5.4 加载装置应能可靠施加试验载荷。 5.5 加载装置应能按规律改变载荷数值和方向。 5.6 动力装置可采用直流电动机、交流调速电机、柴油机等。 5.7 加载装置可采用水力测功机、直流测功机或涡流测功机等。 5.8 小功率齿轮减速机可采用开放功率流式试验台（见图1）。 5.9 大功率或连续运转减速机应采用封闭功率流式试验台。 5.10 试验台运转前所有仪表应调零。 6 减速机
