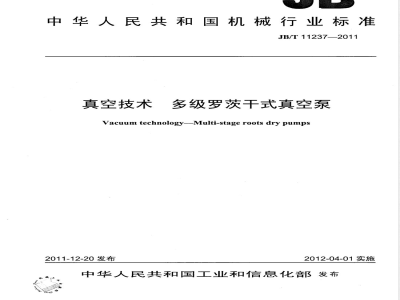

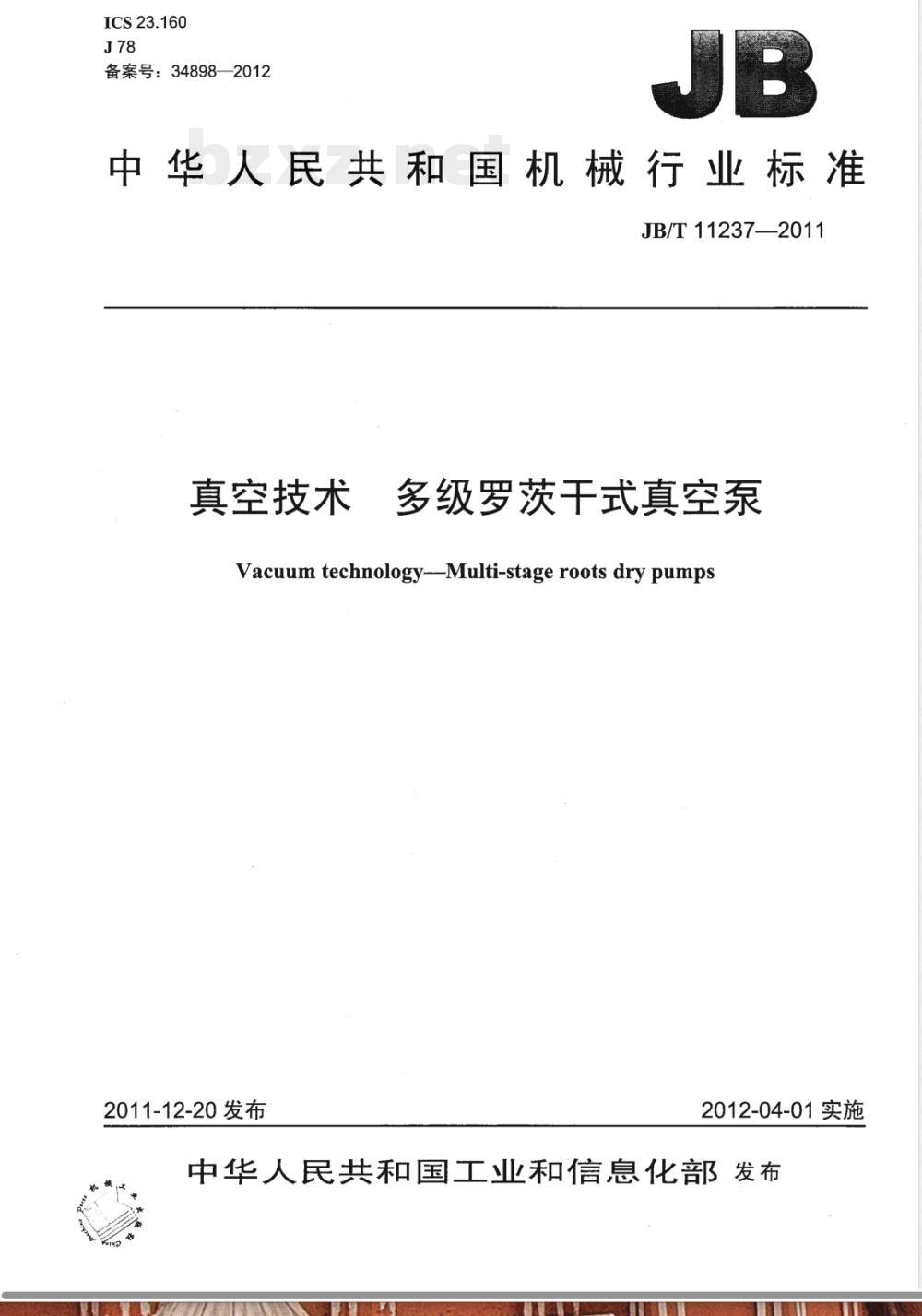

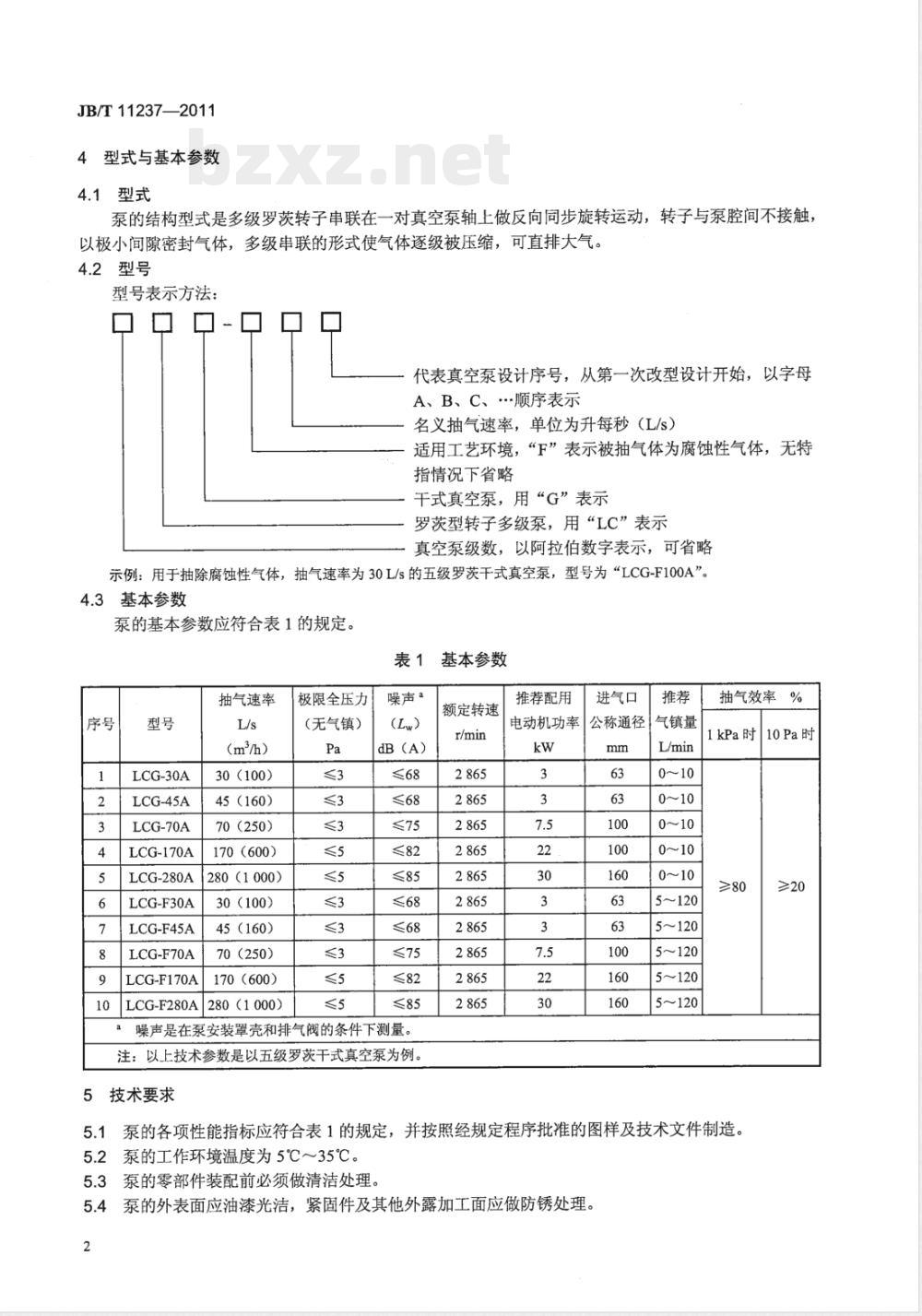

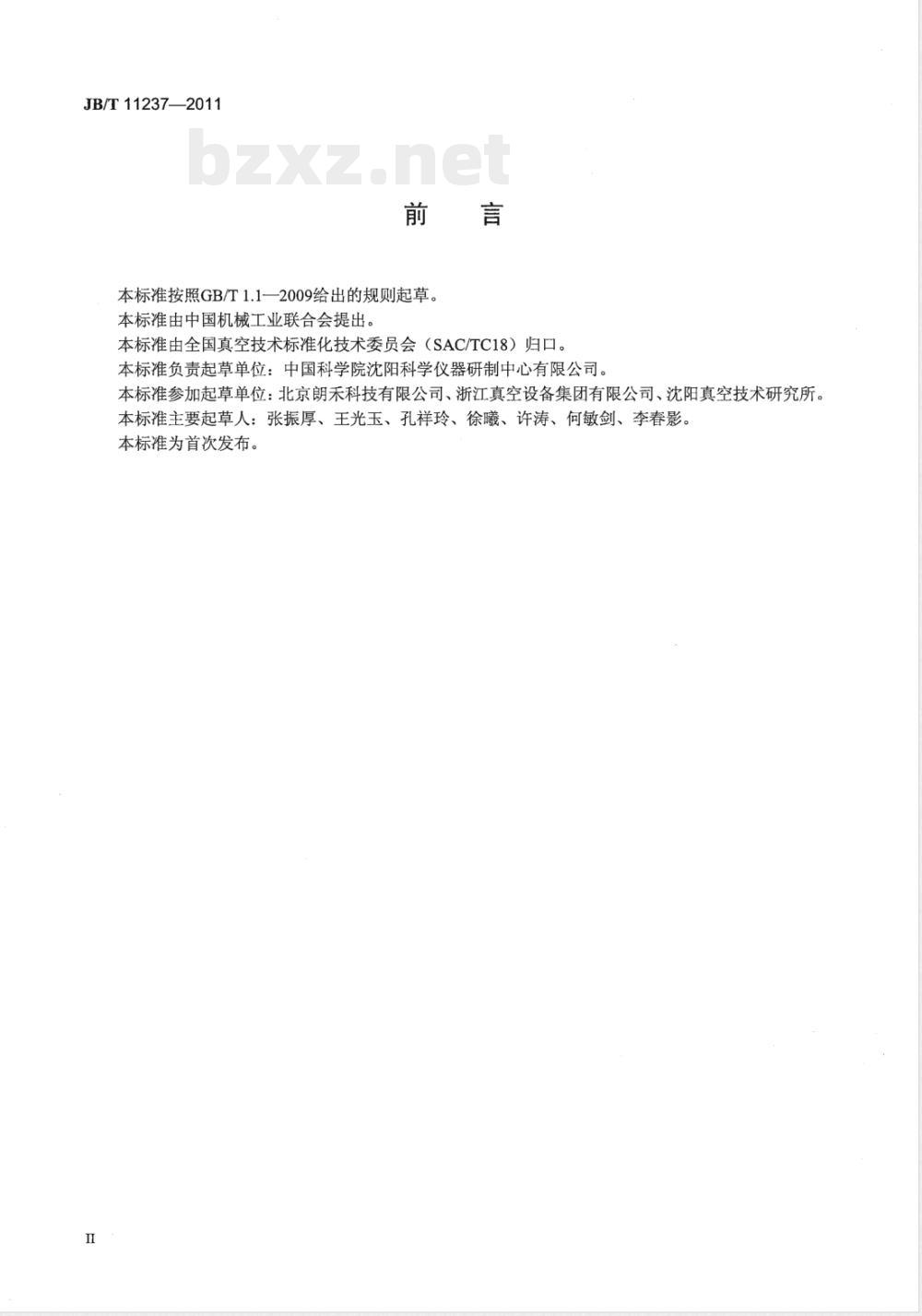

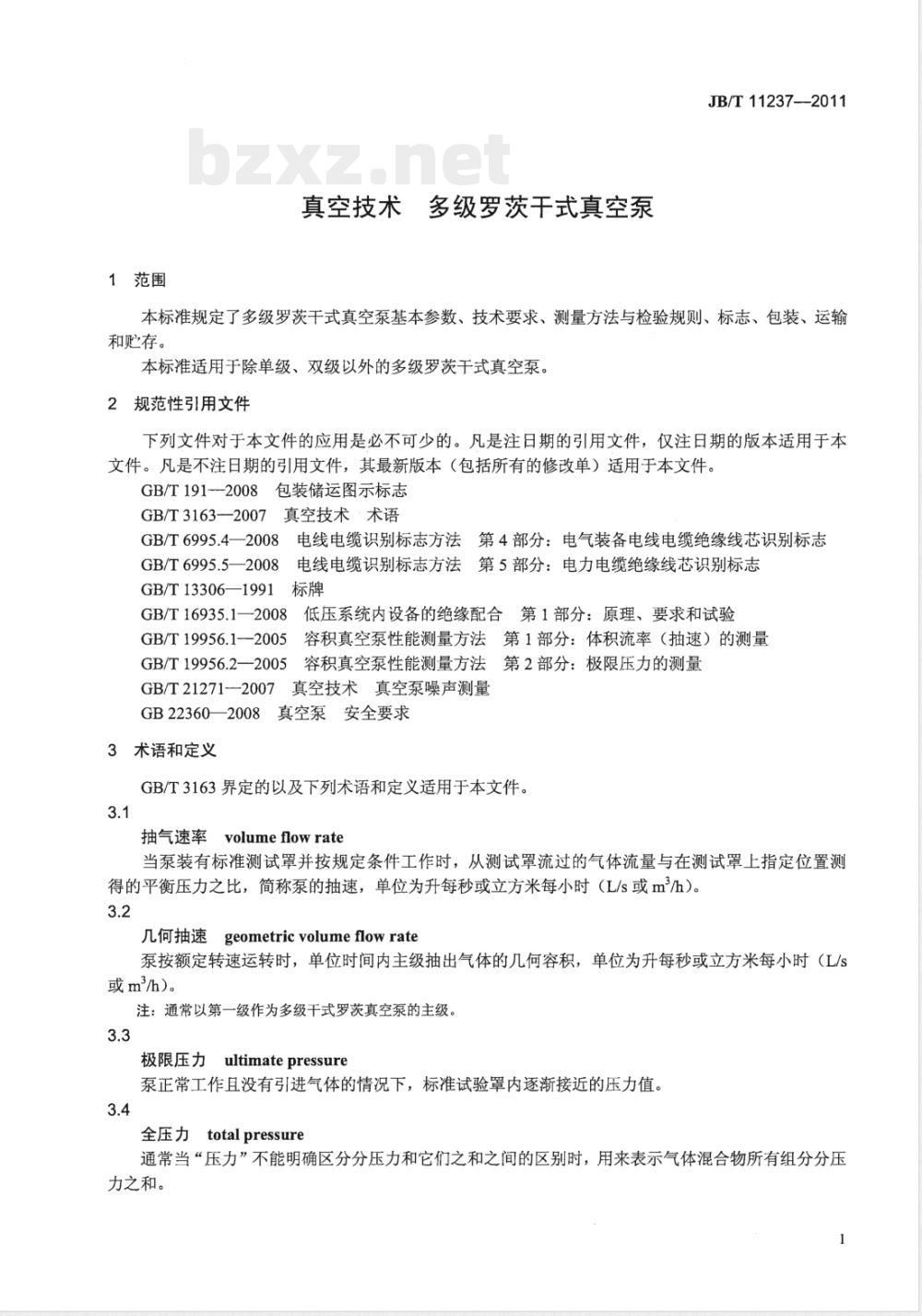

ICS 23.160 J78 备案号：34898—2012 JB 中华人民共和国机械行业标准 JB/T 11237—2011 真空技术 多级罗茨干式真空泵 Vacuum technology—Multi-stage roots dry pumps 2011-12-20发布 2012-04-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国真空技术标准化技术委员会（SAC/TC18）归口。 本标准负责起草单位：中国科学院沈阳科学仪器研制中心有限公司。 本标准参加起草单位：北京朗禾科技有限公司、浙江真空设备集团有限公司、沈阳真空技术研究所。 本标准主要起草人：张振厚、王光玉、孔祥玲、徐曦、许涛、何敏剑、李春影。 本标准为首次发布。 1 范围 本标准规定了多级罗茨干式真空泵的基本参数、技术要求、测量方法与检验规则、标志、包装、运输和贮存。 本标准适用于除单级、双级以外的多级罗茨干式真空泵。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191—2008 包装储运图示标志 GB/T 3163—2007 真空技术 术语 GB/T 6995.4—2008 电线电缆识别标志方法 第4部分：电气装备电线电缆绝缘线芯识别标志 GB/T 6995.5—2008 电线电缆识别标志方法 第5部分：电力电缆绝缘线芯识别标志 GB/T 13306—1991 标牌 GB/T 16935.1—2008 低压系统内设备的绝缘配合 第1部分：原理、要求和试验 GB/T 19956.1—2005 容积真空泵性能测量方法 第1部分：体积流率（抽速）的测量 GB/T 19956.2—2005 容积真空泵性能测量方法 第2部分：极限压力的测量 GB/T 21271—2007 真空技术 真空泵噪声测量 GB 22360—2008 真空泵安全要求 3 术语和定义 GB/T 3163界定的以及下列术语和定义适用于本文件。 3.1 抽气速率 当泵装有标准测试罩并按规定条件工作时，从测试罩流过的气体流量与在测试罩上指定位置测得的平衡压力之比，单位为L/s或m³/h。 3.2 几何抽速 泵按额定转速运转时，单位时间内主级抽出气体的几何容积，单位为L/s或m³/h。 3.3 极限压力 泵正常工作且没有引进气体的情况下，标准试验罩内逐渐接近的压力值。 3.4 全压力 气体混合物所有组分分压力之和。 4 型式与基本参数 4.1 型式 泵的结构型式为多级罗茨转子串联在一对真空泵轴上做反向同步旋转运动，转子与泵腔间不接触，以极小间隙密封气体，多级串联逐级压缩气体，可直排大气。 4.2 型号 型号表示方法： 口口口口口口 设计序号用A、B、C等顺序表示 名义抽气速率单位为L/s 适用工艺环境：F表示腐蚀性气体 G表示干式真空泵 LC表示罗茨型多级泵 级数用阿拉伯数字表示，可省略 示例：LCG-F100A 4.3 基本参数 泵的基本参数应符合表1规定。 表1 基本参数：抽气速率等（原文表格信息不完整） 5 技术要求 （原文未完整提供） 6 测量方法 6.1 测量装置 6.2 测量条件 6.3 抽气速率和极限压力测量 6.4 消耗功率测量 6.5 工作温度测量 6.6 噪声测量 6.7 入口最大允许压力测量 6.8 电气控制测试 6.9 无油测试 7 抽样及判定方法 7.1 抽样方法 7.2 判定方法 8 检验规则 检验项目见表3（原文未完整提供）。 9 标志、包装、运输和贮存 按GB/T 191等相关标准执行。 图1 测试罩及异径接头 表2 测试罩直径尺寸 表3 检验项目（内容不完整）
