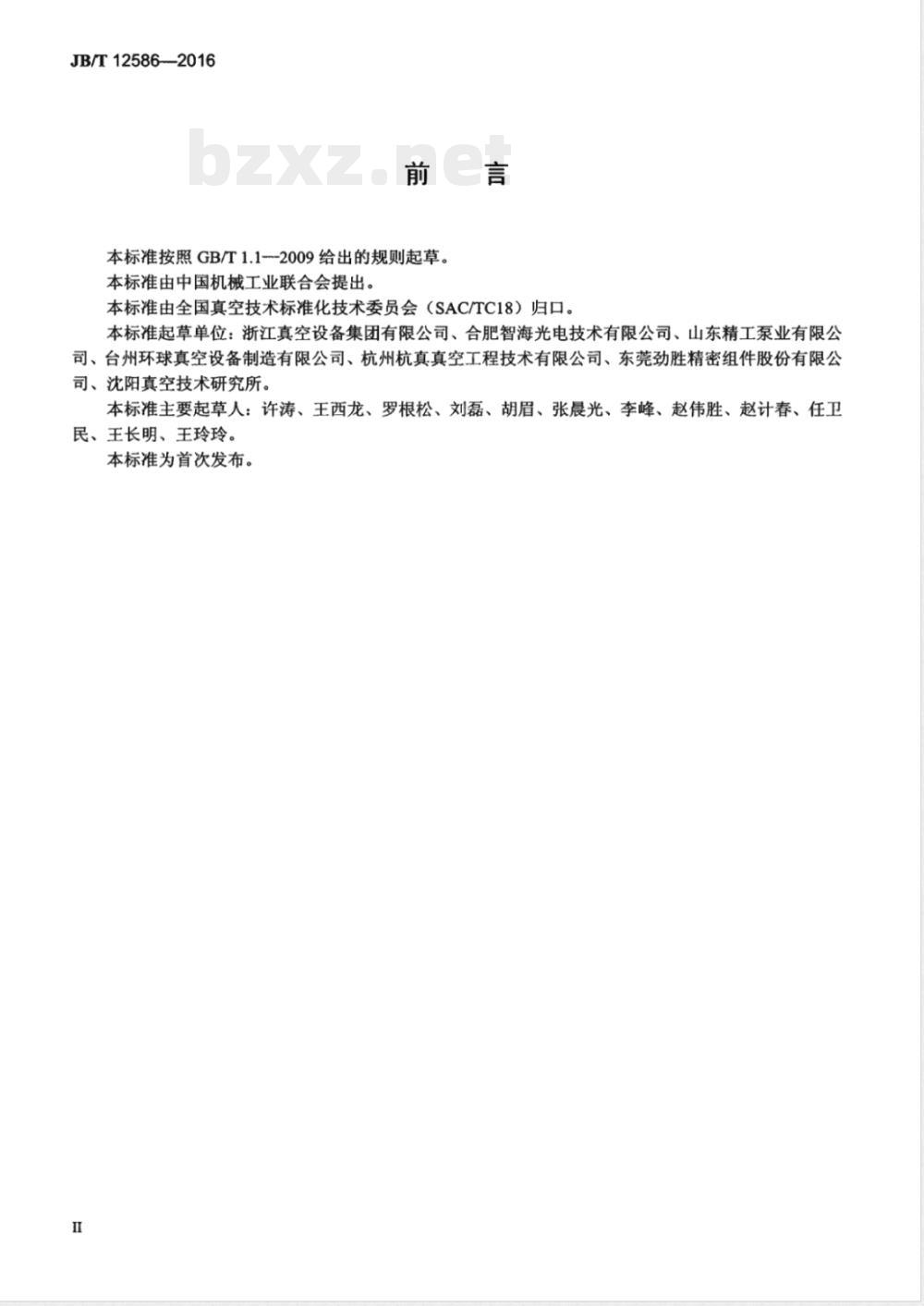

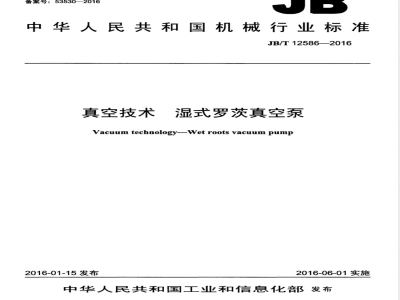

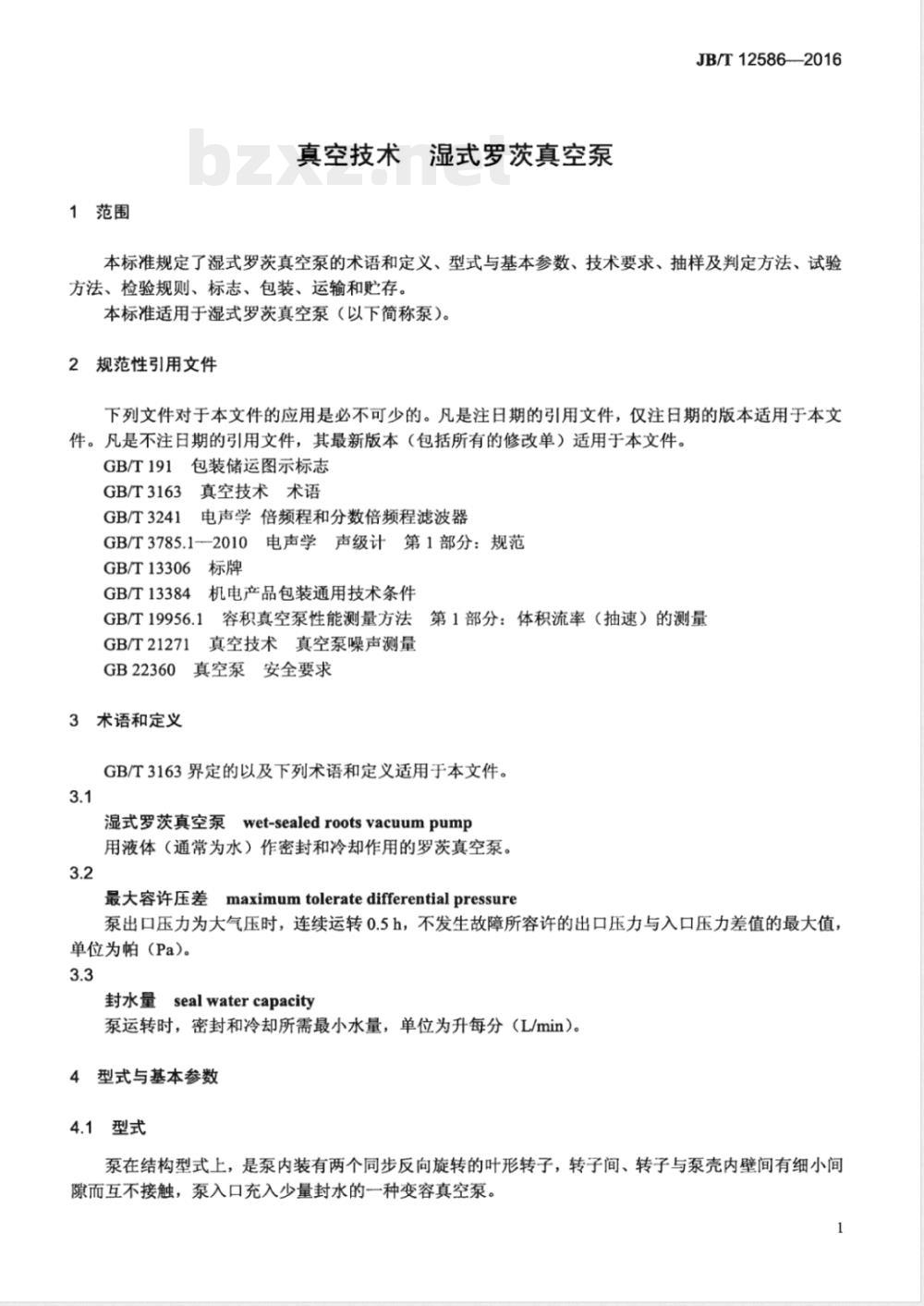

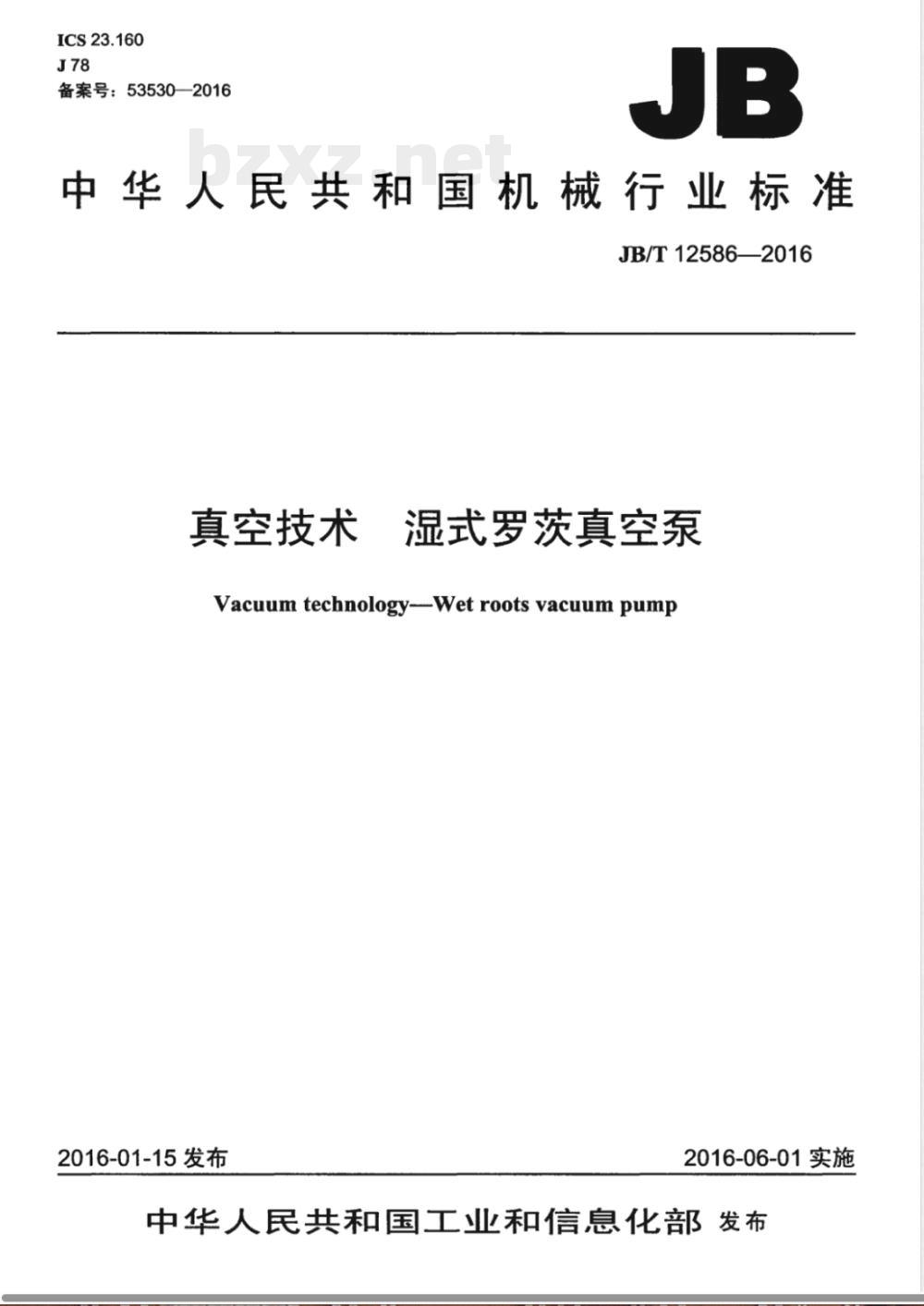

ICS 23.160 J78 备案号：53530—2016 JB 中华人民共和国机械行业标准 JB/T 12586—2016 真空技术 湿式罗茨真空泵 Vacuum technology — Wet roots vacuum pump 2016-01-15 发布 2016-06-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国真空技术标准化技术委员会（SAC/TC18）归口。 本标准起草单位：浙江真空设备集团有限公司、合肥智海光电技术有限公司、山东精工泵业有限公司、台州环球真空设备制造有限公司、杭州杭真真空工程技术有限公司、东莞劲胜精密组件股份有限公司、沈阳真空技术研究所。 本标准主要起草人：许涛、王西龙、罗根松、刘磊、胡眉、张晨光、李峰、赵伟胜、赵计春、任卫民、王长明、王玲玲。 本标准为首次发布。 1 范围 本标准规定了湿式罗茨真空泵的术语和定义、型式与基本参数、技术要求、抽样及判定方法、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于湿式罗茨真空泵（以下简称泵）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 191 包装储运图示标志 GB/T 3163 真空技术术语 GB/T 3241 电声学 倍频程和分数倍频程滤波器 GB/T 3785.1—2010 电声学 声级计 第1部分：规范 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T 19956.1 容积真空泵性能测量方法 第1部分：体积流率（抽速）的测量 GB/T 21271 真空技术 真空泵噪声测量 GB 22360 真空泵安全要求 3 术语和定义 3.1 湿式罗茨真空泵 用液体（通常为水）作密封和冷却作用的罗茨真空泵。 3.2 最大容许压差 泵出口压力为大气压时，连续运转0.5 h不发生故障所容许的出口压力与入口压力差值的最大值，单位为Pa。 3.3 封水量 泵运转时用于密封和冷却所需的最小水量，单位为L/min。 4 型式与基本参数 4.1 型式 泵由两个同步反向旋转的叶形转子组成，转子之间及转子与泵壳之间保持微小间隙且互不接触，入口充入少量封水，属于变容真空泵结构。 4.2 基本参数 泵的基本参数包括型号、最大抽气速率、抽气速率、最大容许压差、噪声及推荐配用功率等，应符合表1规定： LS-6至LS-90系列，最大抽气速率为6～90 m³/min； 抽气速率（4×10⁴ Pa入口条件）为4.5～75 m³/min； 最大容许压差一般不低于7×10⁴～8×10⁴ Pa； 噪声范围约为90～104 dB(A)； 推荐配用功率随型号递增。
