本标准规定了支腿式液压凿岩机的型式、型号、基本参数、技术要求、检验方法、检验规则和标志、包装、运输与贮存。 本标准适用于支腿式液压凿岩机的设计、制造、检验和使用。

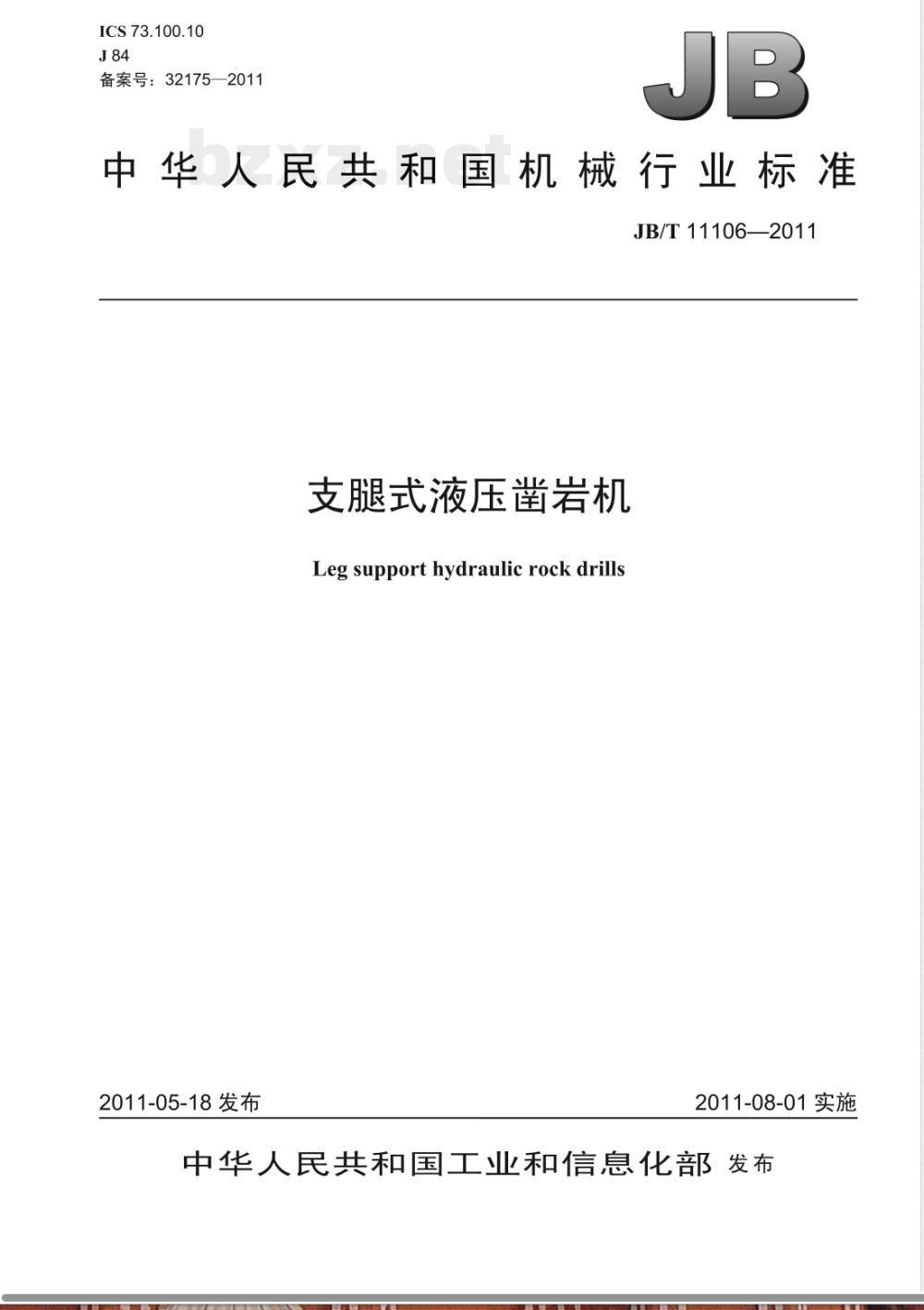

ICS73.100.10
备案号：32175—2011

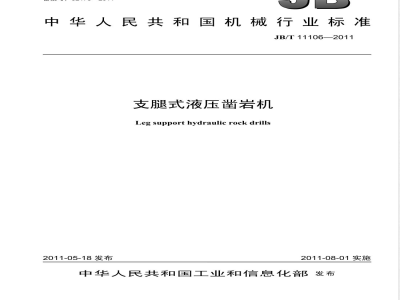

中华人民共和国机械行业标准
JB/T11106—2011
支腿式液压凿岩机
Leg support hydraulic rock drills2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布前言

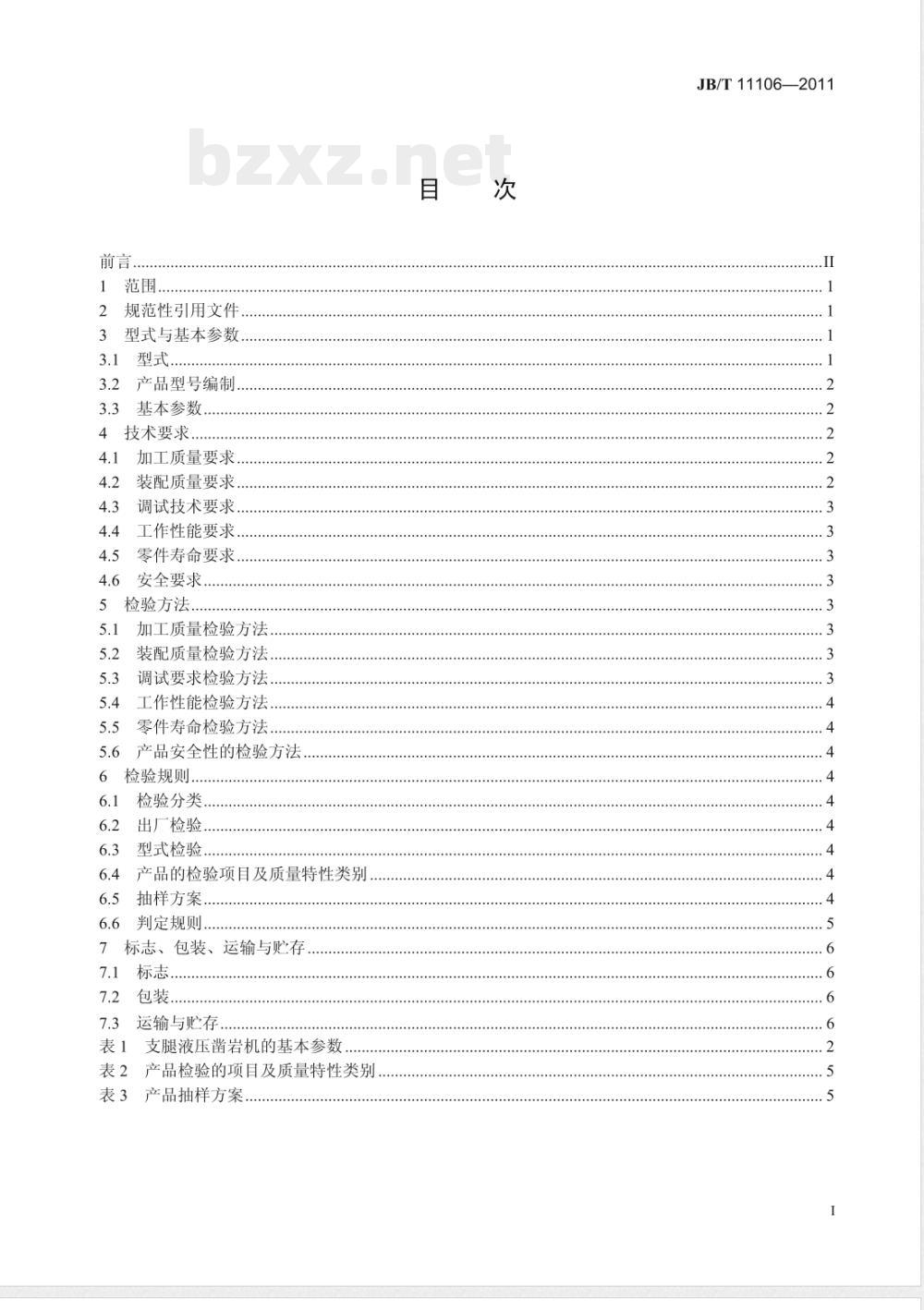

1范围..
2规范性引用文件.
3型式与基本参数
3.1型式..．
3.2产品型号编制
3.3基本参数..
4技术要求..
4.1加工质量要求..
4.2装配质量要求..．
4.3调试技术要求..
4.4工作性能要求...
4.5零件寿命要求.
安全要求
5检验方法..
加工质量检验方法
装配质量检验方法.
调试要求检验方法.
5.4工作性能检验方法..
零件寿命检验方法
5.6产品安全性的检验方法
6检验规则
检验分类
出厂检验，
型式检验
++++++++++.........
6.4产品的检验项目及质量特性类别.抽样方案.…
6.6判定规则.
7标志、包装、运输与贮存
标志．
运输与贮存.…
表1支腿液压凿岩机的基本参数..表2产品检验的项目及质量特性类别.产品抽样方案..
+..........+++
JB/T11106—2011
JB/T11106—2011

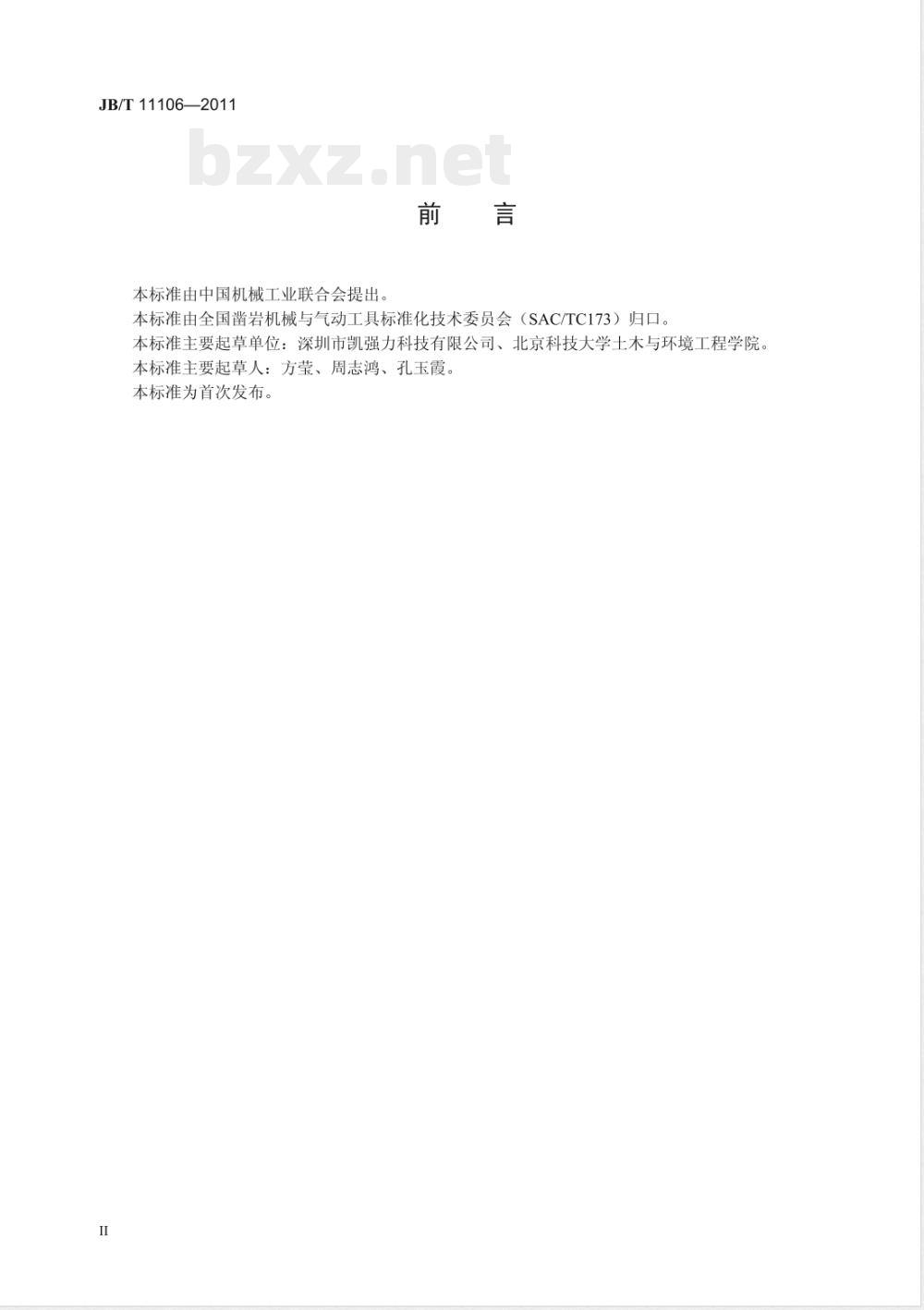

本标准由中国机械工业联合会提出前言
本标准由全国凿岩机械与气动工具标准化技术委员会（SAC/TC173）归口。本标准主要起草单位：深圳市凯强力科技有限公司、北京科技大学土木与环境工程学院。本标准主要起草人：方莹、周志鸿、孔玉霞。本标准为首次发布。
1范围
支腿式液压凿岩机
JB/T11106—2011
本标准规定了支腿式液压凿岩机的型式与基本参数、技术要求、检验方法、检验规则和标志、包装、运输与贮存。
本标准适用于支腿式液压凿岩机（以下简称产品）的设计、制造、检验和使用。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的、逐批检验抽样计划（GB/T2828.1—2003，ISO2859-1:1999，IDT）GB/T3452.1液压气动用O形橡胶密封圈第1部分：尺寸系列及公差（GB/T3452.1一2005，ISO3601-1:2002，MOD
GB/T5621凿岩机械与气动工具性能试验方法（GB/T5621—2008，ISO2787:1984，Rotaryandpercussivepneumatictools-Performancetests，MoD)GB/T5898手持式非电类动力工具噪声测量方法工程法（2级）（GB/T5898一2008，ISO15744:2002，IDT)
GB/T7935—2005液压元件通用技术条件GB17957—2005凿岩机械与气动工具安全要求JB/T1590
JB/T3576
JB/T4041
JB/T7161
JB/T7162
JB/T7163
JB/T7164
JB/T7302
JB/T9857
凿岩机械与气动工具产品型号编制方法凿岩机械与气动工具
防锈通用技术条件
凿岩机械与气动工具
产品清洁度通用检测方法
凿岩机械与气动工具
凿岩机械与气动工具
凿岩机械与气动工具
凿岩机械与气动工具
凿岩机械与气动工具
凿岩机械与气动工具
3型式与基本参数
3.1型式
热处理件通用技术条件
结构钢熔模铸件通用技术条件
钢质模锻件通用技术条件
机械加工件通用技术条件
产品包装通用技术条件
涂装通用技术条件
3.1.1产品按凿岩机回转机构的型式分为：内回转式支腿液压凿岩机；
外回转式支腿液压凿岩机。
3.1.2产品按支腿型式分为：
气腿式液压凿岩机；
一油腿式液压凿岩机；
一水腿式液压凿岩机。
JB/T11106—2011
产品型号编制

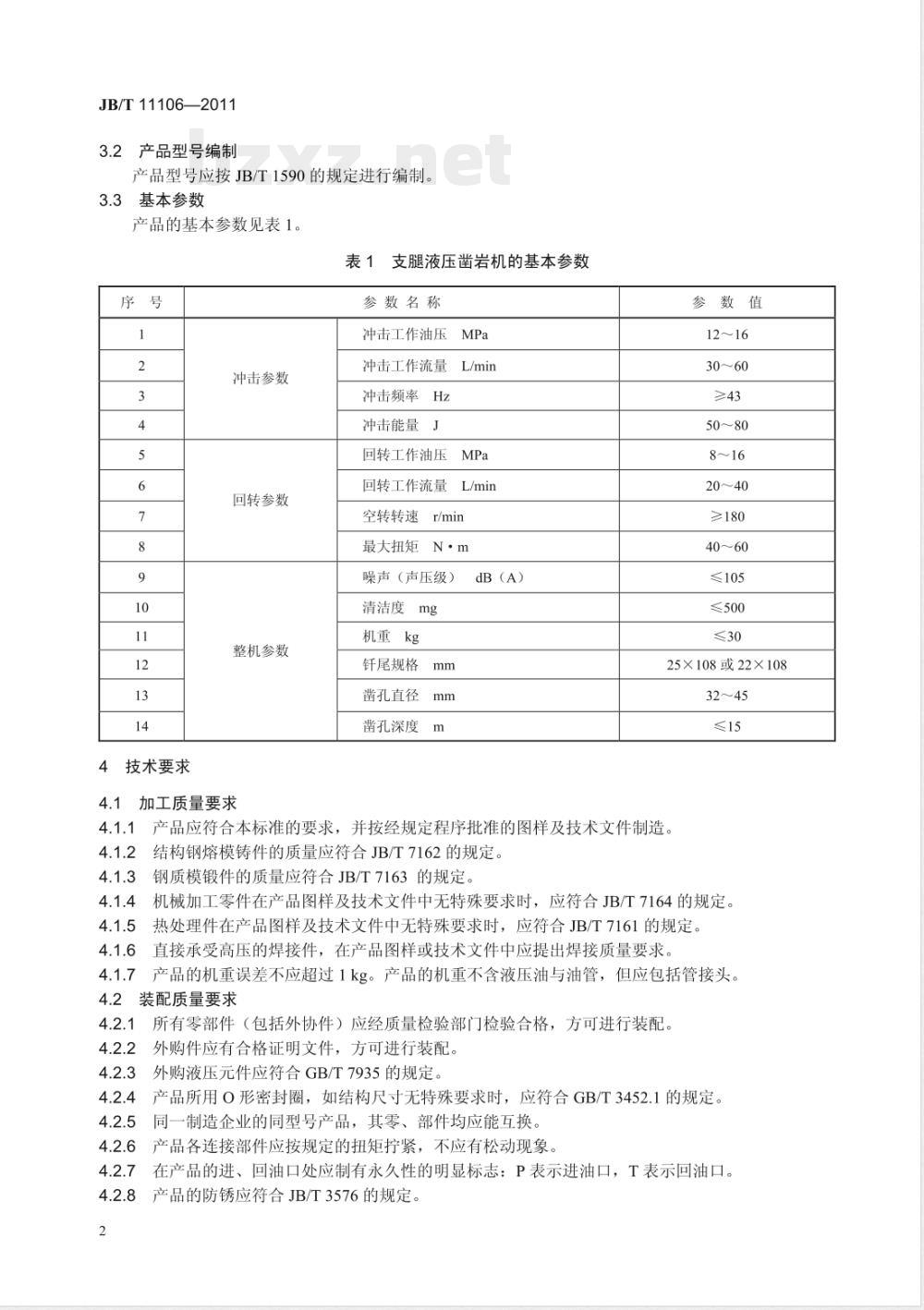

产品型号应按JB/T1590的规定进行编制。3.3基本参数
产品的基本参数见表1。
表1支腿液压凿岩机的基本参数
技术要求
冲击参数
回转参数
整机参数
加工质量要求
参数名称
冲击工作油压MPa
冲击工作流量L/min
冲击频率Hz
冲击能量J
回转工作油压
回转工作流量L/min
空转转速r/min
最大扭矩N·mWww.bzxZ.net
噪声（声压级）
清洁度
机重kg
钎尾规格
凿孔直径
凿孔深度m
dB（A）
参数值
≥180
≤105
≤500
25×108或22×108
产品应符合本标准的要求，并按经规定程序批准的图样及技术文件制造结构钢熔模铸件的质量应符合JB/T7162的规定。钢质模锻件的质量应符合JB/T7163的规定。机械加工零件在产品图样及技术文件中无特殊要求时，应符合JB/T7164的规定。热处理件在产品图样及技术文件中无特殊要求时，应符合JB/T7161的规定直接承受高压的焊接件，在产品图样或技术文件中应提出焊接质量要求，产品的机重误差不应超过1kg。产品的机重不含液压油与油管，但应包括管接头。装配质量要求
所有零部件（包括外协件）应经质量检验部门检验合格，方可进行装配。外购件应有合格证明文件，方可进行装配。4.2.3
外购液压元件应符合GB/T7935的规定。产品所用O形密封圈，如结构尺寸无特殊要求时，应符合GB/T3452.1的规定。同一制造企业的同型号产品，其零、部件均应能互换。产品各连接部件应按规定的扭矩拧紧，不应有松动现象。在产品的进、回油口处应制有永久性的明显标志：P表示进油口，T表示回油口。产品的防锈应符合JB/T3576的规定。4.2.9产品表面涂装应符合JB/T9857的规定。4.2.10产品的清洁度应符合表1的规定。4.3调试技术要求
4.3.1隔膜式蓄能器的充气压力应符合产品使用说明书的规定。4.3.2进入产品的液压油应经过过滤，过滤精度应不大于10um。JB/T11106—2011
4.3.3对于承受压力的缸体、阀体、蓄能器壳体应进行静态耐压试验，试验压力为额定工作压力，保压10min，试验期间不应有渗漏、破裂等现象。4.3.4产品应能在启动压力下平稳启动运行，启动压力应不大于额定工作压力的50%。4.3.5产品在最大运行压力下做运行耐压试验时，产品不应有卡滞、泄漏等异常现象。最大运行压力为额定工作压力的120%
4.3.6为液压凿岩机提供动力的液压泵站，其输出压力和流量应与凿岩机的工作参数相匹配。4.4工作性能要求
4.4.1在额定的冲击压力下，产品的冲击工作流量、冲击频率和冲击能量应符合表1的规定。4.4.2在额定的回转压力下，产品的回转工作流量、空转转速和最大扭矩应符合表1的规定。4.4.3在额定冲击与回转压力条件下，产品的噪声应符合表1的规定。4.4.4在凿岩作业时，支腿伸缩应无卡滞现象，应能提供合适的支撑力与推进力。所配用支腿总长度应在1200mm～1850mm之间，推进（伸缩）长度应在900mm～1500mm之间。4.4.5防尘冲洗水压应在0.3MPa～0.5MPa之间。4.5零件寿命要求
4.5.1活塞的使用寿命应不小于5000累计凿岩延米。4.5.2隔膜的使用寿命应不小于1500累计凿岩延米。4.5.3换向阀的使用寿命应不小于10000累计凿岩延米。4.6安全要求
4.6.1安全要求应符合GB17957的规定。4.6.2缸体、蓄能器等属于高压容器，应保证这些零部件及其联接螺栓、螺钉的强度，不能随意替换。4.6.3缸体、蓄能器的拆卸，应先彻底泄压、放气，确认处于无压状态后，才能进行。4.6.4废弃的液压凿岩机以及蓄能器等部件，应彻底泄压、放气之后，才能处置。5检验方法
5.1加工质量检验方法
5.1.1本标准4.1.1～4.1.6的要求，由制造企业自行检验。5.1.2产品机重按称重法测量。
5.2装配质量检验方法
5.2.1本标准4.2.1～4.2.6的要求，由制造企业自行检验。5.2.2产品油口标记与涂装等外观质量，用目测法检验。5.2.3产品的清洁度应按JB/T4041的规定进行检验。5.3调试要求检验方法
5.3.1缸体、阀体、蓄能器壳体的静态耐压试验，用不装换向阀芯的凿岩机进行试验。试验压力为额定工作压力，保压10min。不应有渗漏、破裂等现象。5.3.2检验启动平稳性时，将工作压力从零逐渐调至启动压力，观察液压凿岩机的运行情况，应无卡滞、停顿等现象。
5.3.3检验运行耐压性能时，将工作压力从启动压力逐渐调至最大运行压力，在运行耐压试验压力下连续运行30s～40s，共运行10次，观察有无卡滞、泄漏等异常现象，并按产品运行时的冲击频率波动3
JB/T11106—2011
情况及运行声响的规律性来判断运行耐压性能是否合格。5.4工作性能检验方法
5.4.1工作压力的检测，应在液压凿岩机的进油口处进行，也可在距离进油口处5m之内的测点进行。在试验期间，工作压力应控制至额定工作压力，压力波动不应大于土1%。压力测量仪表的精度不应低于±1.5%，
5.4.2检测工作流量时，应将流量测量仪表的测点置于液压凿岩机油缸的高压侧。出厂检验流量时，也可以将测点置于低压侧。流量测量仪表的精度不应低于土2%。5.4.3冲击能量、冲击频率、空转转速和最大扭矩的检测，应在额定工作压力下按GB/T5621的规定进行。
5.4.4产品噪声的检测应按GB/T5898的规定进行。5.5零件寿命检验方法
5.5.1零件寿命按新的零件开始使用直到失效时，凿岩机累计钻孔的米数计算。5.5.2零件寿命可以由产品用户进行统计。5.5.3进行零件寿命检验的产品不应少于3台。5.6产品安全性的检验方法
产品的安全性检查应按GB17957的规定进行。6检验规则
6.1检验分类
产品检验分出厂检验和型式检验。出厂检验由生产企业质量检验部门进行，型式检验由法定产品质量监督检验机构进行。
6.2出厂检验
6.2.1产品应进行出厂检验，并附有证明产品质量合格的技术文件方可出厂。6.2.2产品出厂检验的项目见表2。6.2.3本标准规定的噪声指标，在具备有效期内型式检验报告的前提下，可不列入出厂检验项目。6.3型式检验
6.3.1有下列情况之一时，应进行型式检验：a）新产品或老产品转厂生产时；b）正在生产的产品，在结构、材料和工艺等方面有较大改变并可能影响产品性能时；c）产品因故停产两年以上，重新恢复生产时：d）出厂检验结果与上次型式检验有较大差异时：e）正常生产的产品，每五年应进行1次；f）用户在订货合同中要求做型式检验，并作为产品验收的依据时；g）产品质量监督检验机构提出型式检验要求时。6.3.2型式检验的产品，应从出厂检验合格的产品中随机抽取。6.3.3产品抽样规则按6.5的规定进行。6.3.4型式检验的项目见表2。
6.3.5根据检验结果，应按6.6的规定对检验批作出合格与否的判定。6.4产品的检验项目及质量特性类别按检验项目对产品质量、使用性能的影响程度，将质量特性类别分为A、B、C三类，其中A类的影响程度最为严重，B类和C类依次递减。产品的检验项目及质量特性类别见表2。6.5抽样方案
6.5.1本标准采用GB/T2828.1规定的正常检验一次抽样方案。4
检验项目
安全性
静态耐压性能
冲击频率
冲击流量
冲击能量
启动性能
运行耐压性能
回转流量a
空转转速
最大扭矩b
清洁度
外观质量
产品标志
产品包装
检验类别中，
表2产品检验的项目及质量特性类别质量特性
“√”的为必检项目，
仅限于外回转支腿式液压凿岩机。技术要求
4.6.1~4.6.4
4.2.7~4.2.9
7.2.1～7.2.3
检验方法
目测检查
目测检查
“二”的为可不检测的项目。
以26台～50台单位产品作为一个提交检验批的量。本标准采用一般检验水平1。
JB/T11106—2011
检验类别
出厂检验
可抽检
可抽检
型式检验
产品质量按表3的规定进行抽样检验。抽样方案中的AQL、Ac、R均按计点法（即不合格项目6.5.4
数）计算。
5样本应在生产企业的成品库或用户中随机抽取。在成品库抽样时，库存量应不少于检验批的量：6.5.5
并应有完整的质量检验、入库凭证等原始资料。在用户中抽样不受此限制。表3产品抽样方案
质量特性类别
项目数
检验水平
样本量字码
样本量
接收质量限（AQL）
Ae，R
6.6判定规则
6.6.1根据抽样方案，对样本进行全数检验。当样本中各样品的质量特性类别对应的不合格项目数小于或等于A。时，则样品的该类别判为合格；大于或等于R。时，则样品的该类别判为不合格6.6.2
2检验应按各类别抽样方案分别对样品作出合格与否的判定。当样品的各类别全部合格时，该样品才能判为合格；否则为不合格，并以最为严重的不合格类别判定。5
JB/T11106—2011
3当样本中有不合格品时，则应按样品中的最为严重的不合格类别对该检验批作出相应类别的不合格判定；当样本中无不合格品时，则该检验批才能最终判定为合格。7标志、包装、运输与贮存
7.1标志
产品的明显位置上应有标志，其内容包括：a）制造企业名称或商标；
b）产品型号和名称；
c）产品编号；
d）制造日期（年、月）。
7.2包装
7.2.1包装前，应用钢或塑料的密封螺塞，把产品所有的油气水口封严。2产品包装应符合JB/T7302的规定。外包装上应有以下标识：7.2.2
a）产品型号、产品名称和装箱数量；b）产品的执行标准号；
c）企业名称、地址和电话；
d）外形尺寸和毛重；
e）出厂日期；
f）防雨、防潮的标志。
3产品装箱应附有下列文件：
a）装箱单；
b）产品合格证；
c）产品使用、维护说明书。
7.3运输与贮存
7.3.1产品在运输过程中应防水、防潮、防止剧烈摔碰。7.3.2
2产品不应露天存放，在存放过程中应防水、防潮、防止酸碱侵蚀，贮存温度不应低于-20℃。6
