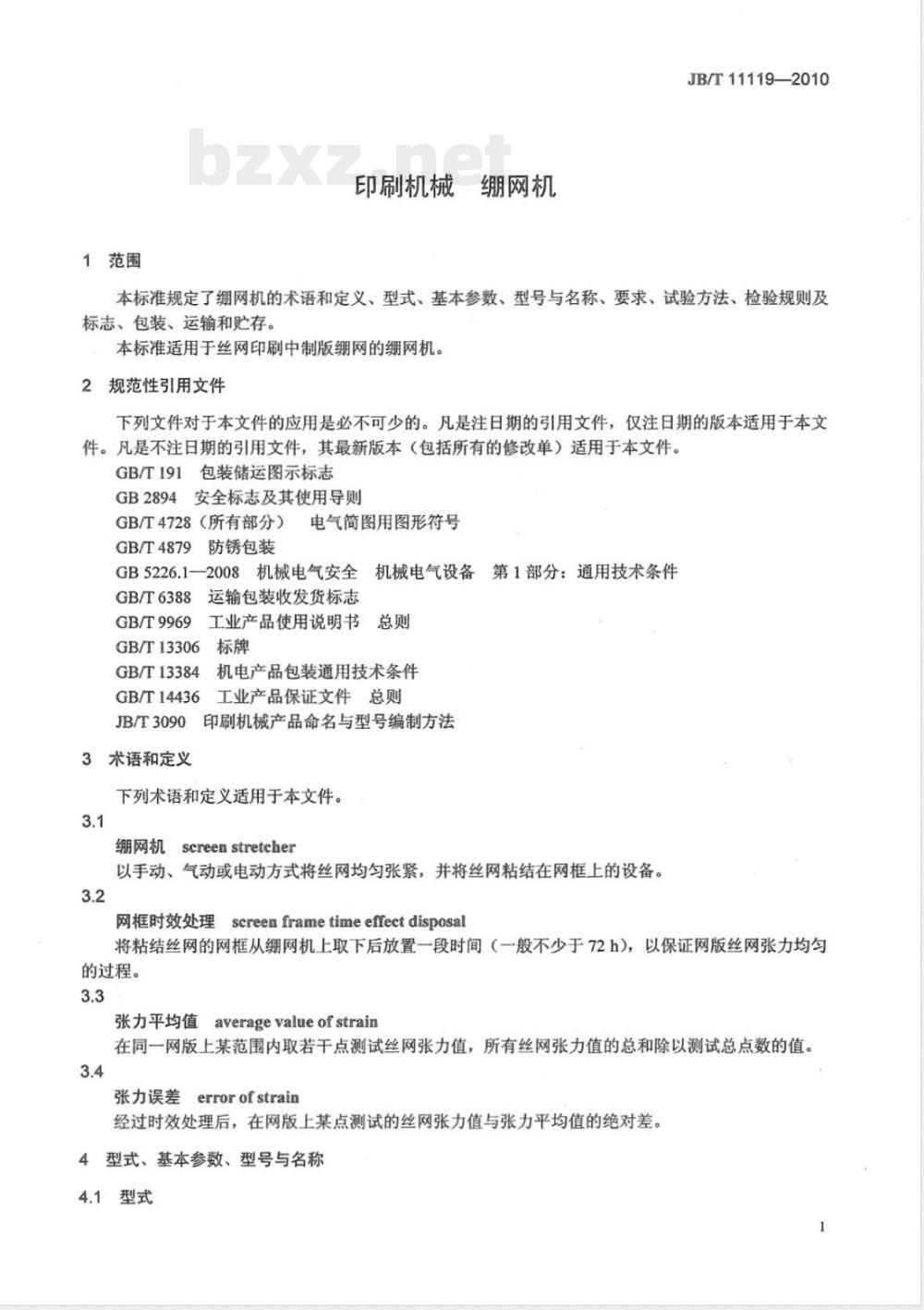

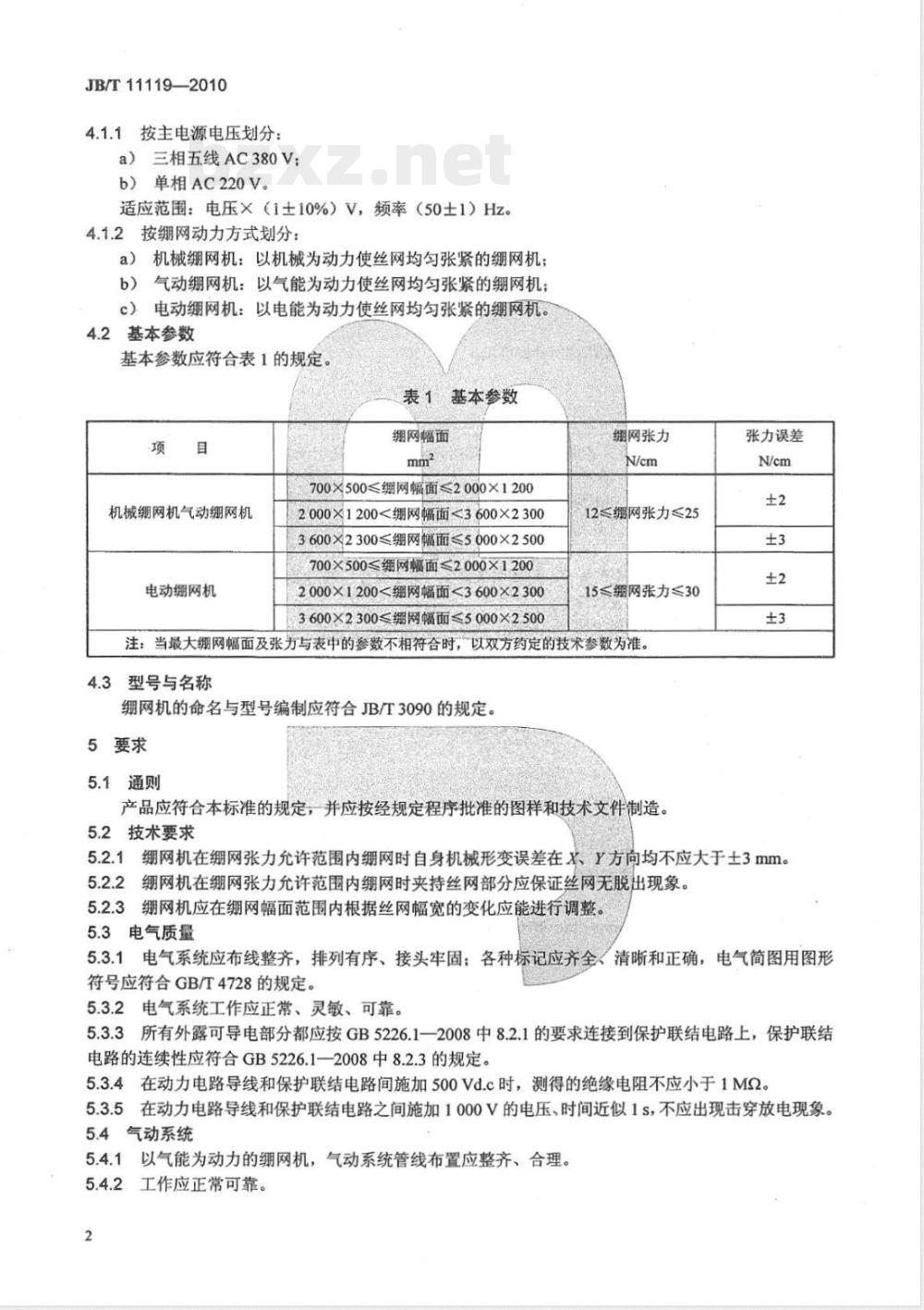

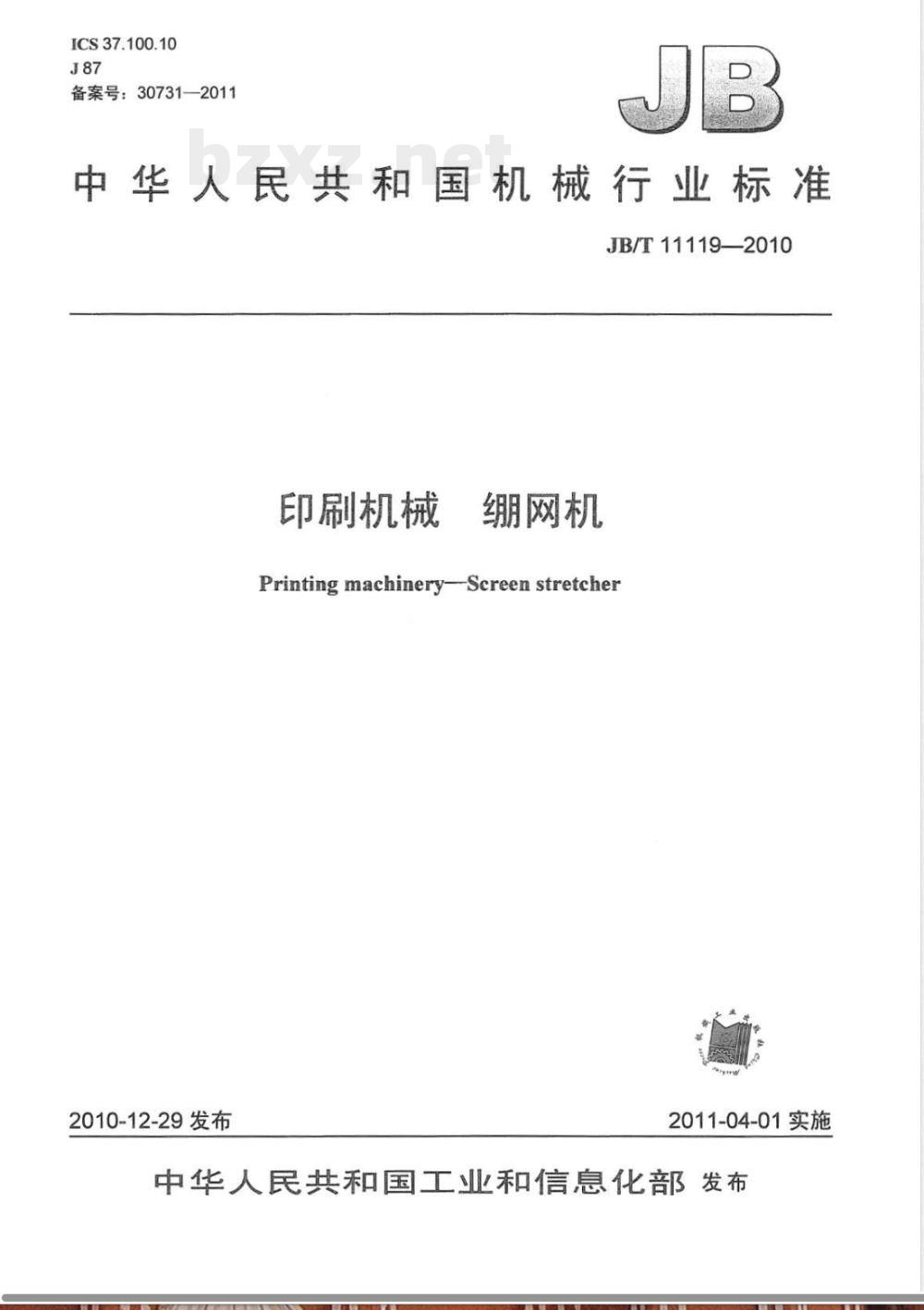

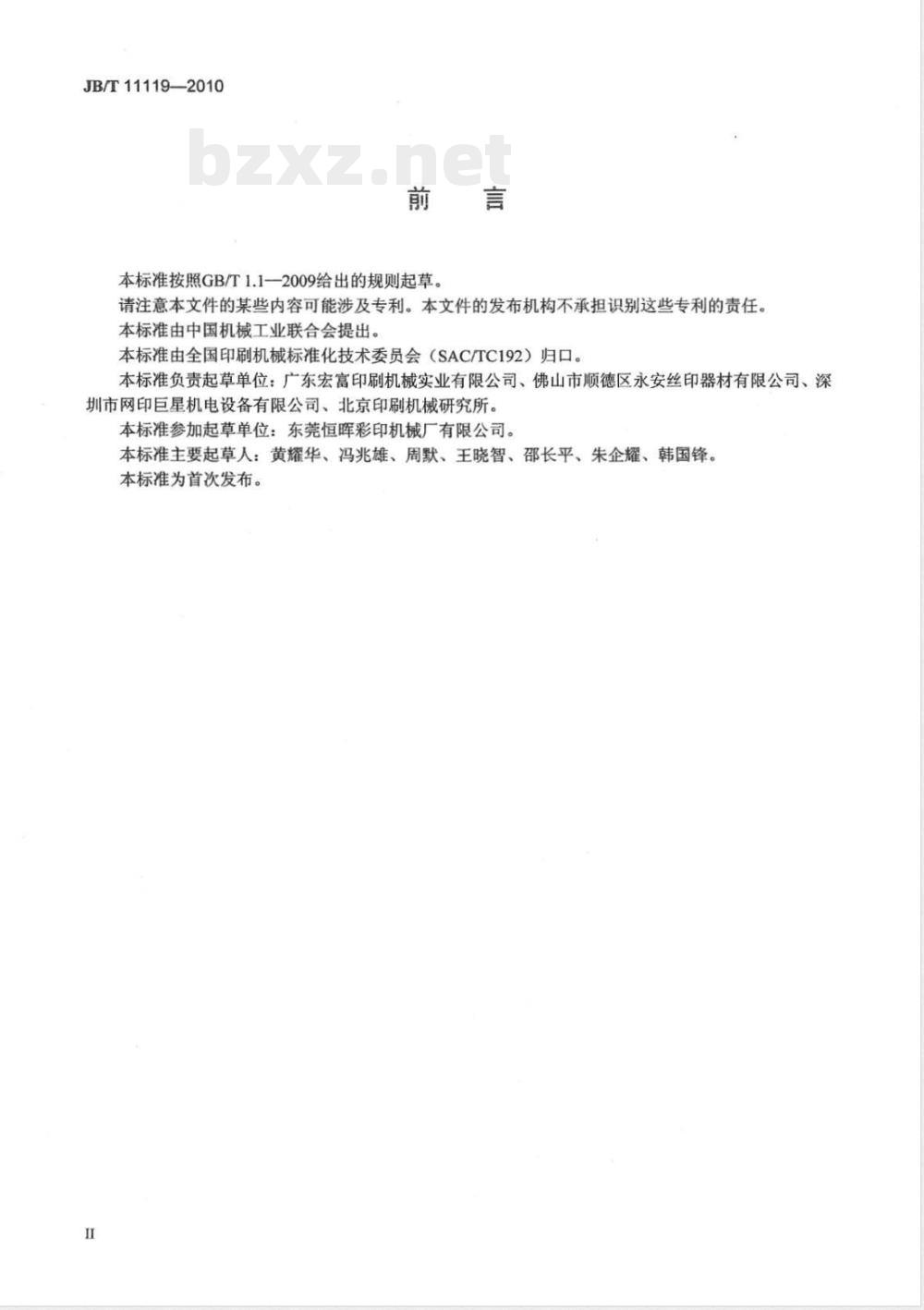

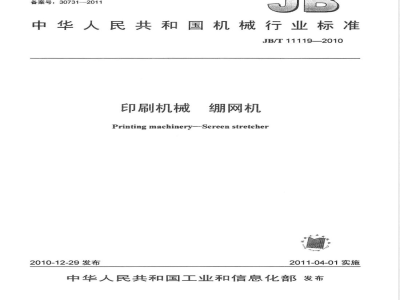

ICS 37.100.10 J87 备案号：30731—2011 中华人民共和国机械行业标准 JB/T11119—2010 印刷机械 绷网机 Printing machinery—Screen stretcher 2010-12-29发布 2011-04-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T1.1—2009给出的规则起草。请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。 本标准由中国机械工业联合会提出。 本标准由全国印刷机械标准化技术委员会（SAC/TC192）归口。 本标准负责起草单位：广东宏富印刷机械实业有限公司、佛山市顺德区永安丝印器材有限公司、深圳市网印巨星机电设备有限公司、北京印刷机械研究所。 本标准参加起草单位：东莞恒晖彩印机械厂有限公司。 本标准主要起草人：黄耀华、冯兆雄、周默、王晓智、邵长平、朱企耀、韩国锋。 本标准为首次发布。 1 范围 本标准规定了绷网机的术语和定义、型式、基本参数、型号与名称、要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于丝网印刷中制版绷网的绷网机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T191 包装储运图示标志 GB2894 安全标志及其使用导则 GB/T4728（所有部分） 电气简图用图形符号 GB/T4879 防锈包装 GB5226.1—2008 机械电气安全 机械电气设备第1部分：通用技术条件 GB/T6388 运输包装收发货标志 GB/T9969 工业产品使用说明书 总则 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T14436 工业产品保证文件总则 JB/T3090 印刷机械产品命名与型号编制方法 3 术语和定义 3.1 绷网机 screen stretcher：以手动、气动或电动方式将丝网均匀张紧，并将丝网粘结在网框上的设备。 3.2 网框时效处理 screen frame time effect disposal：将粘结丝网的网框从绷网机上取下后放置一段时间（一般不少于72h），以保证网版丝网张力均匀的过程。 3.3 张力平均值 average value of strain：在同一网版上某范围内取若干点测试丝网张力值，所有张力值总和除以测试点数所得值。 3.4 张力误差 error of strain：经过时效处理后，在网版上某点测试的丝网张力值与张力平均值的绝对差。 4 型式、基本参数、型号与名称 4.1 型式 4.1.1 按主电源电压划分： 三相五线AC380V；单相AC220V。适应范围：电压×（1±10%）V，频率（50±1）Hz。 4.1.2 按绷网动力方式划分： 机械绷网机：以机械为动力使丝网均匀张紧； 气动绷网机：以气能为动力使丝网均匀张紧； 电动绷网机：以电能为动力使丝网均匀张紧。 4.2 基本参数 基本参数应符合表1的规定。 表1 基本参数 项目：机械绷网机、气动绷网机、电动绷网机 绷网幅面（mm²）：700×500≤绷网幅面≤2000×1200；2000×1200<绷网幅面<3600×2300；3600×2300≤绷网幅面≤5000×2500。 （后续参数原文识别不完整） 5 要求 5.1 通则 5.2 技术要求 5.3 电气质量 5.4 气动系统 5.5 传动系统 5.6 润滑系统 5.7 噪声 5.8 外观质量 6 试验方法 6.1 绷网试验条件 6.2 绷网张力误差试验 6.3 绷网机强度测试 6.4 电气质量检查 6.5 气动系统质量检查 6.6 空运转试验 6.7 噪声测量 6.8 外观质量检验 7 检验规则 7.1 出厂检验 7.2 型式检验 8 标志、包装、运输和贮存 8.1 标志 8.2 包装 8.3 运输 8.4 贮存 图1 绷网张力测试点 图2 噪声测量点位置图 表1 基本参数 目次（原OCR残留结构已整理）
