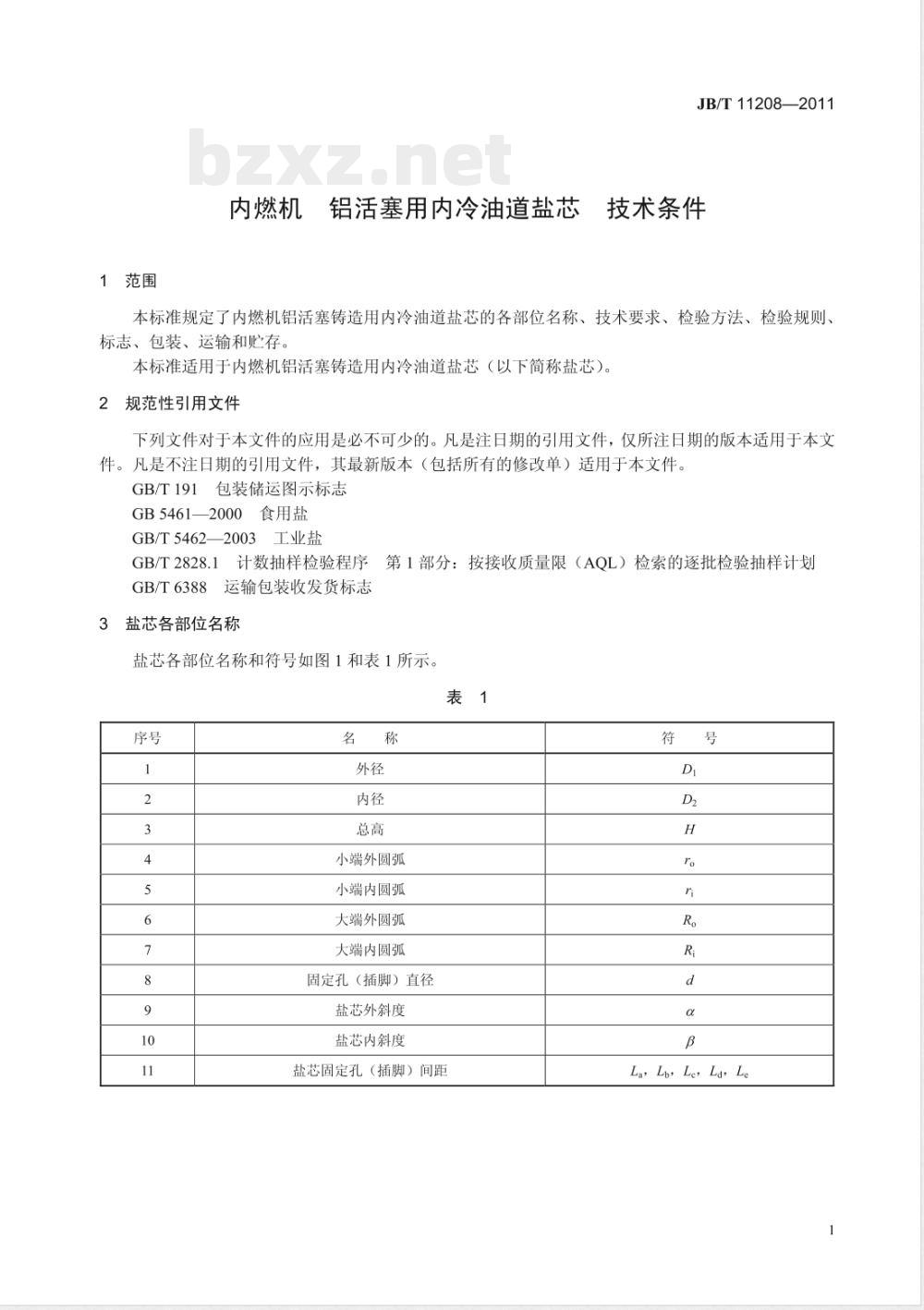

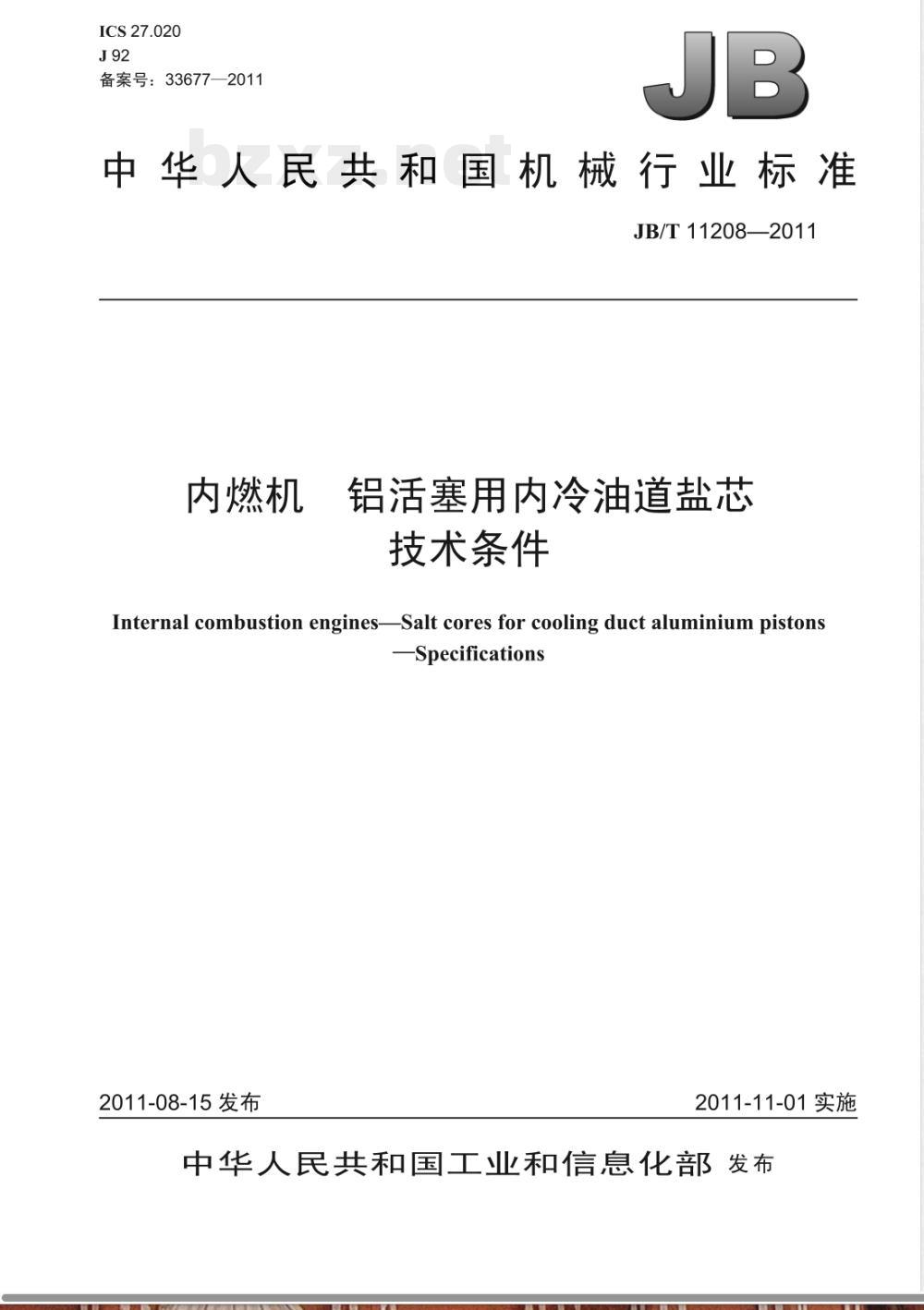

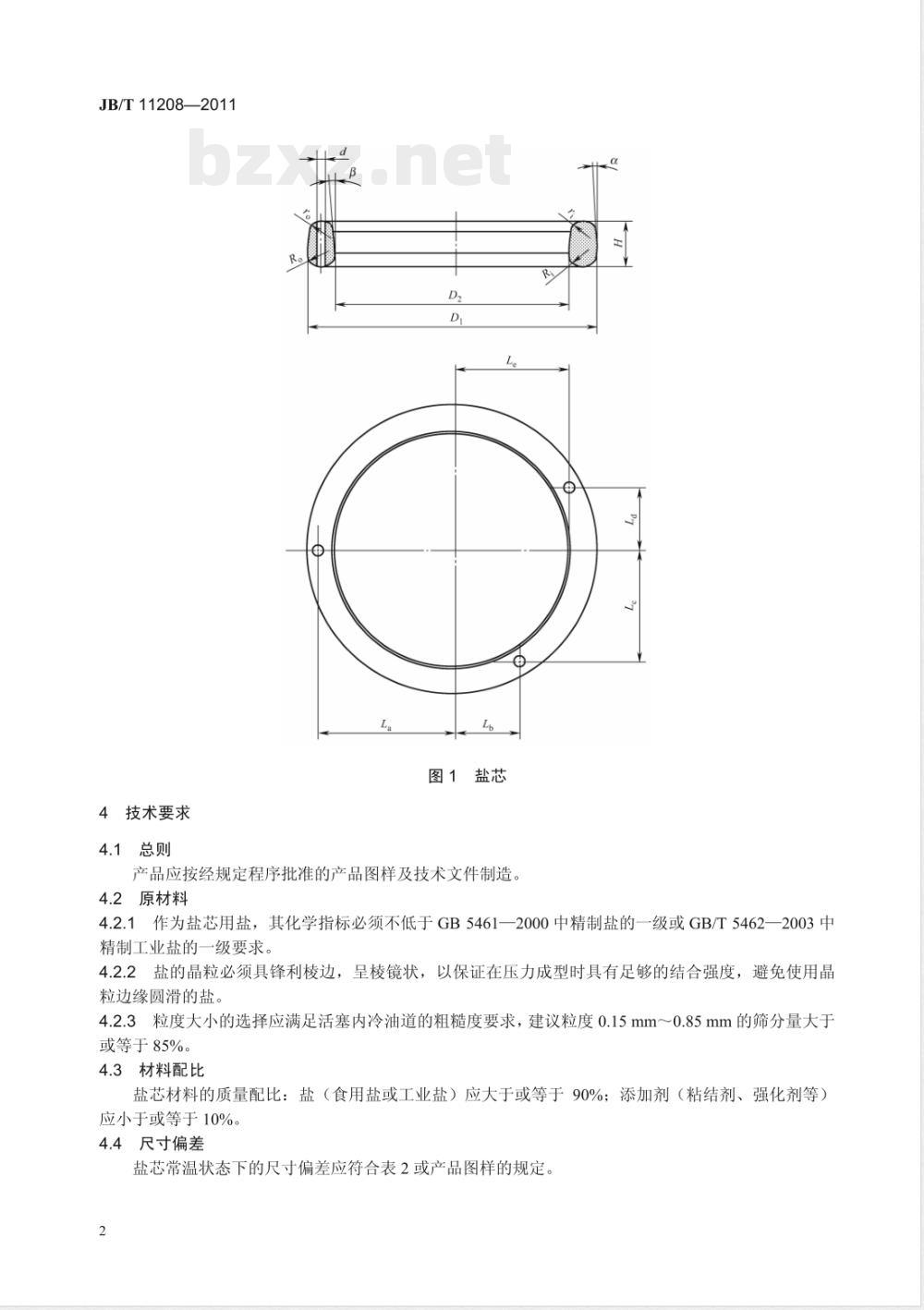

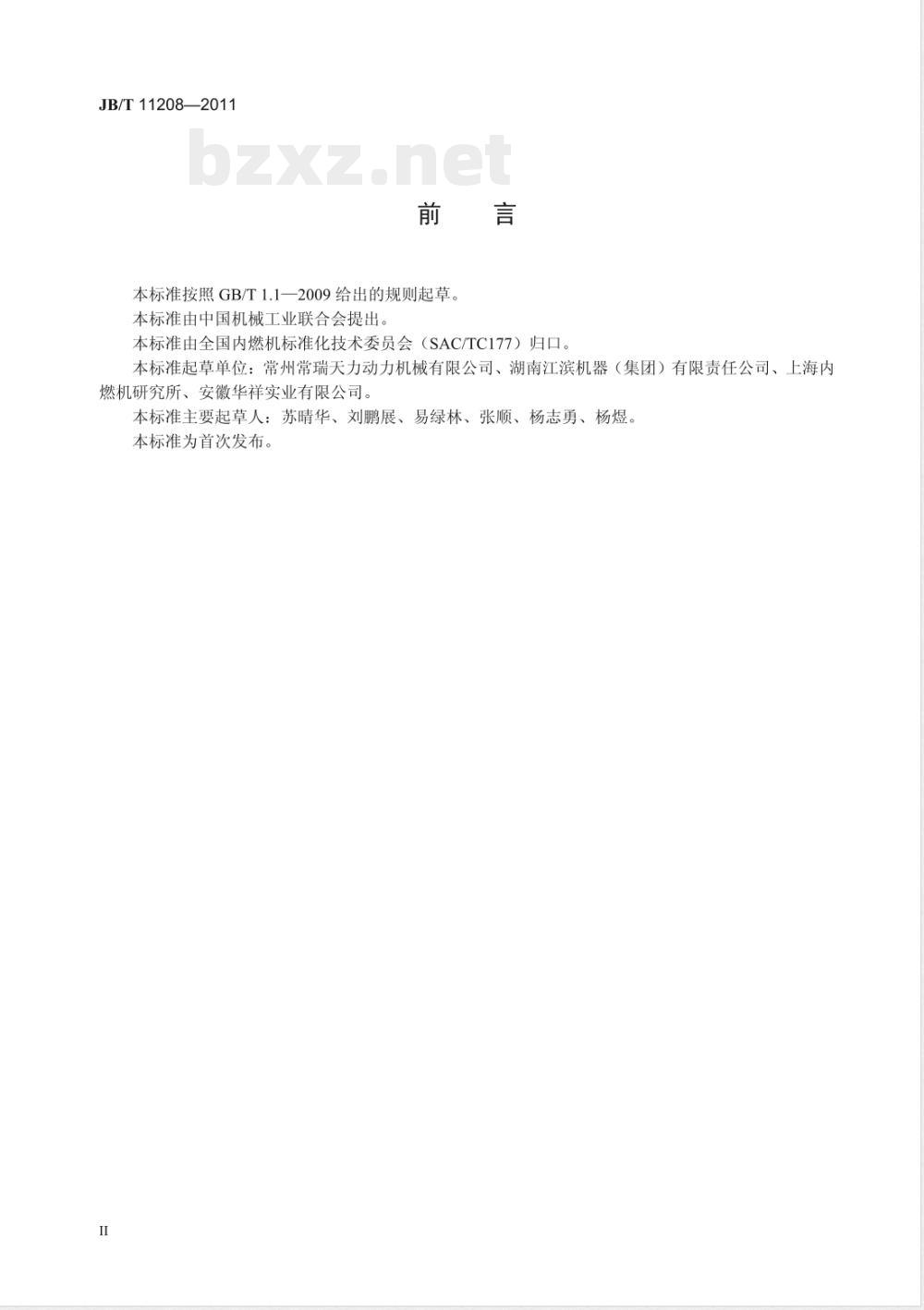

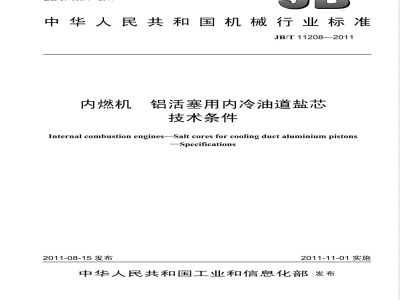

ICS 27.020 J92 备案号：33677—2011 JB 中华人民共和国机械行业标准 JB/T 11208—2011 内燃机 铝活塞用内冷油道盐芯 技术条件 Internal combustion engines — Salt cores for cooling duct aluminium pistons Specifications 2011-08-15 发布 2011-11-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国内燃机标准化技术委员会（SAC/TC177）归口。 起草单位包括常州常瑞天力动力机械有限公司、湖南江滨机器（集团）有限责任公司、上海内燃机研究所、安徽华祥实业有限公司。 主要起草人：苏晴华、刘鹏展、易绿林、张顺、杨志勇、杨煜。 本标准为首次发布。 1 范围 本标准规定了内燃机铝活塞铸造用内冷油道盐芯的各部位名称、技术要求、检验方法、检验规则、标志、包装、运输和贮存。 本标准适用于内燃机铝活塞铸造用内冷油道盐芯（以下简称盐芯）。 2 规范性引用文件 GB/T 191 包装储运图示标志 GB 5461—2000 食用盐 GB/T 5462—2003 工业盐 GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 6388 运输包装收发货标志 3 盐芯各部位名称 盐芯各部位名称及符号如图1及表1所示，包括外径、内径、总高、小端外圆弧、小端内圆弧、大端外圆弧、大端内圆弧、固定孔直径、外斜度、内斜度及固定孔间距等参数。 4 技术要求 4.1 总则 产品应按经规定程序批准的产品图样及技术文件制造。 4.2 原材料 作为盐芯用盐，其化学指标不低于 GB 5461—2000 精制盐一级或 GB/T 5462—2003 精制工业盐一级要求。盐的晶粒应具锋利棱边、呈棱镜状，以保证压制成型强度，避免使用棱角圆滑晶粒。粒度应满足活塞内冷油道粗糙度要求，建议粒度 0.15 mm～0.85 mm 的筛分量≥85%。 4.3 材料配比 盐芯材料配比中：盐（食用盐或工业盐）≥90%，添加剂（粘结剂、强化剂等）≤10%。 4.4 尺寸偏差 盐芯常温状态下尺寸偏差应符合产品图样或表2规定。外径、内径、总高及各圆弧尺寸均需满足对应公差要求，不同规格范围如 D≤80 mm 与 80 mm＜D≤110 mm 分别规定不同偏差。 4.5 表面粗糙度 盐芯表面粗糙度应符合产品图样规定。 4.6 强度 （原文后续内容为技术要求条款延续，涉及盐芯力学性能及使用性能要求） 5 检验方法 5.1 原材料及材料配比 5.2 尺寸偏差检验 5.3 表面粗糙度检测 5.4 强度试验 5.5 耐高温性试验 5.6 耐浸泡性试验 5.7 可冲洗性试验 5.8 外观质量检验 6 检验规则 按 GB/T 2828.1 进行抽样检验与判定。 7 标志、包装、运输和贮存 7.1 标志 7.2 包装 7.3 运输 7.4 贮存 7.5 其他
