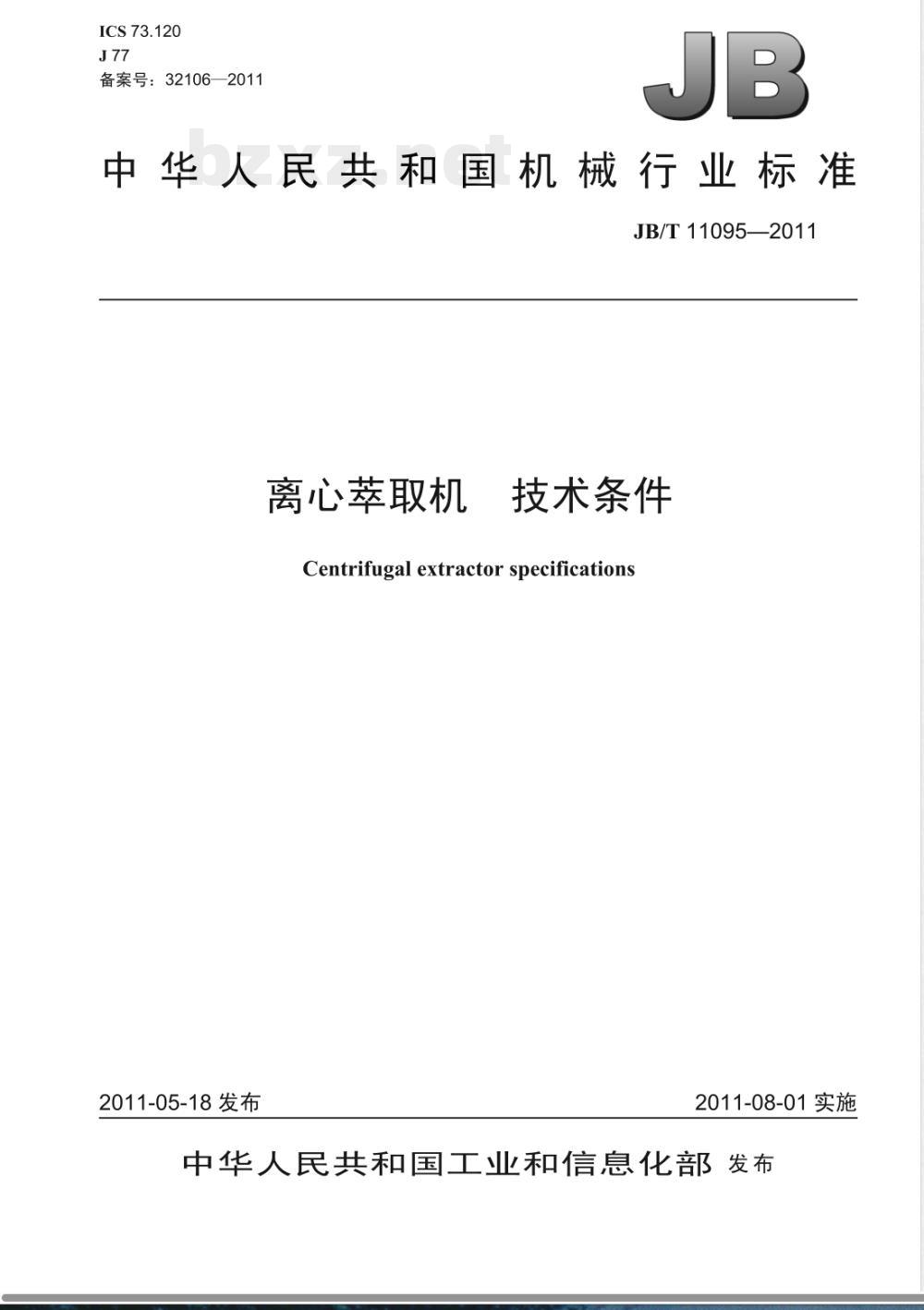

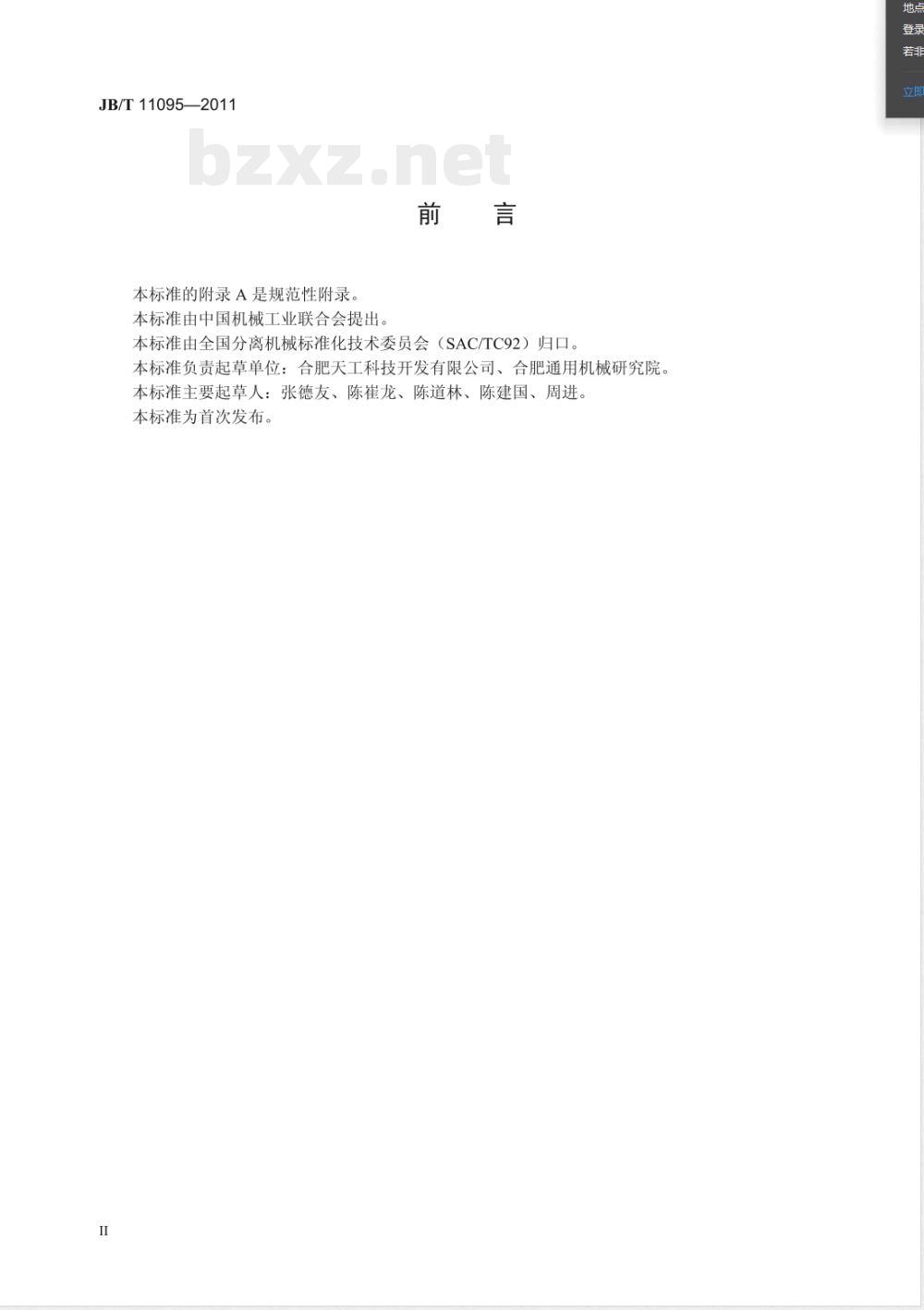

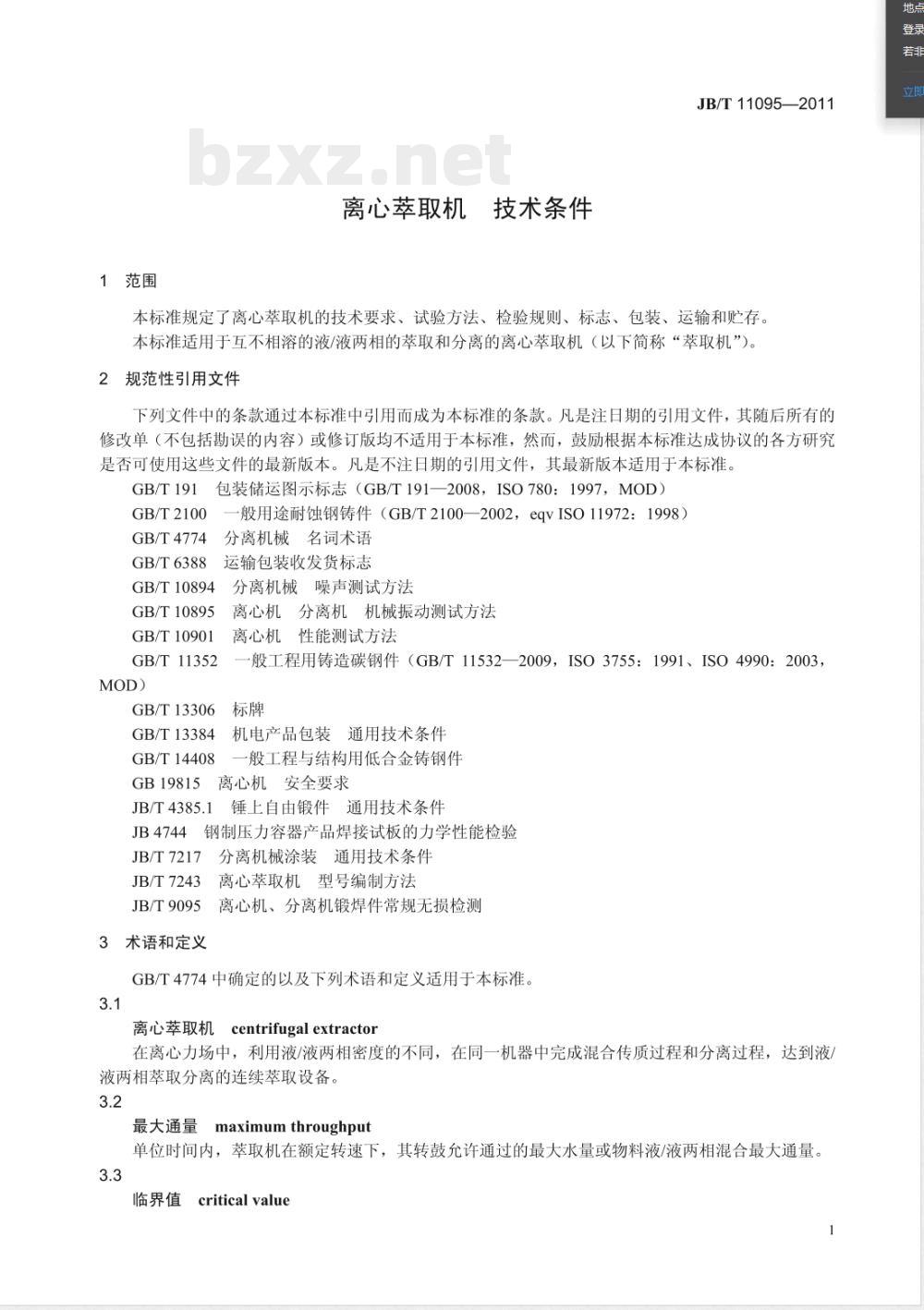

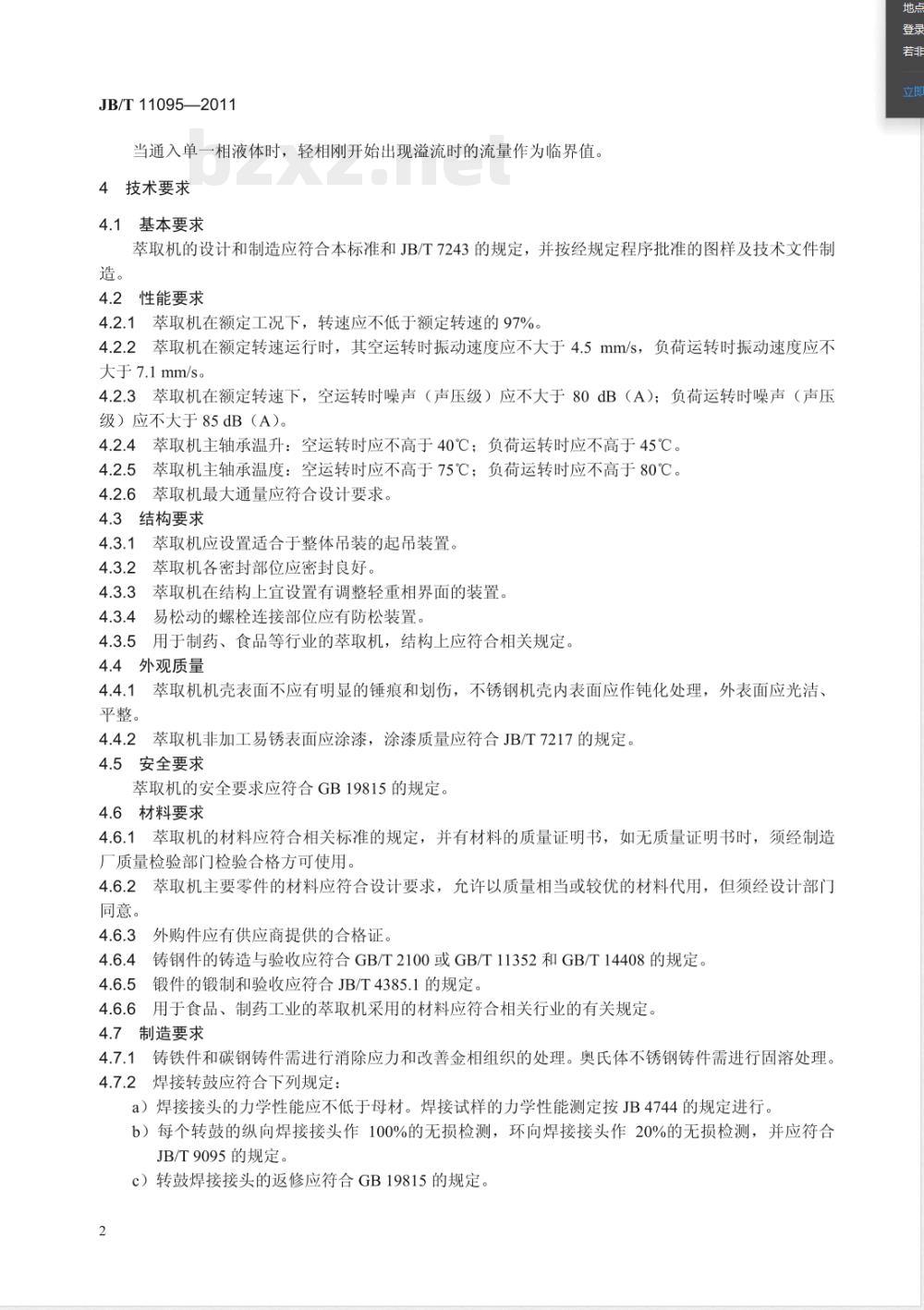

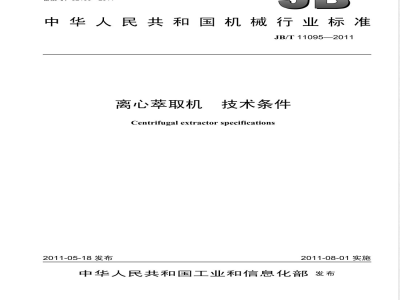

ICS 73.120 J77 备案号：32106—2011 中华人民共和国机械行业标准 JB/T 11095—2011 离心萃取机 技术条件 Centrifugal extractor specifications 2011-05-18发布 2011-08-01实施 中华人民共和国工业和信息化部发布 前言 本标准由中国机械工业联合会提出，由全国分离机械标准化技术委员会（SAC/TC92）归口。 本标准负责起草单位：合肥天工科技开发有限公司、合肥通用机械研究院。 本标准主要起草人：张德友、陈崔龙、陈道林、陈建国、周进。 本标准为首次发布。 1 范围 本标准规定了离心萃取机的技术要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于互不相溶液/液两相萃取与分离的离心萃取机（以下简称“萃取机”）。 2 规范性引用文件 GB/T191 包装储运图示标志 GB/T2100 一般用途耐蚀钢铸件 GB/T4774 分离机械名词术语 GB/T6388 运输包装收发货标志 GB/T10894 分离机械噪声测试方法 GB/T10895 离心机分离机机械振动测试方法 GB/T10901 离心机性能测试方法 GB/T11352 一般工程用铸造碳钢件 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T14408 一般工程与结构用低合金铸钢件 GB19815 离心机安全要求 JB/T4385.1 锤上自由锻件通用技术条件 JB/T4744 钢制压力容器产品焊接试板力学性能检验 JB/T7217 分离机械涂装通用技术条件 JB/T7243 离心萃取机型号编制方法 JB/T9095 离心机、分离机锻焊件常规无损检测 3 术语和定义 3.1 离心萃取机：在离心力场中利用液/液两相密度差，在同一设备中完成混合传质与分离过程的连续萃取设备。 3.2 最大通量：单位时间内在额定转速下转鼓允许通过的最大水量或液/液混合物通量。 3.3 临界值：通入单一相液体时，轻相刚开始出现溢流时的流量。 4 技术要求 4.1 基本要求 萃取机的设计与制造应符合本标准及JB/T7243规定，并按经批准的图样与技术文件制造。 4.2 性能要求 4.2.1 萃取机在额定工况下转速不低于额定转速的97%。 4.2.2 空运转振动速度不大于4.5mm/s，负荷运转振动速度不大于7.1mm/s。 4.2.3 噪声要求（内容在后续条款中规定）。 5 试验方法 5.1 空运转试验 5.2 负荷运转试验 5.3 外观质量检查 5.4 振动速度测量 5.5 噪声测试 5.6 转速检测 5.7 主轴承温度与温升测量 5.8 最大通量测定 6 检验规则 6.1 检验分类 6.2 出厂检验 6.3 型式检验 7 标志、包装、运输和贮存 7.1 标志 7.2 包装 7.3 运输 7.4 贮存 附录A（规范性附录） 萃取机转动部件动平衡许用不平衡量及配重位置 表A.1 测量用仪器、仪表
