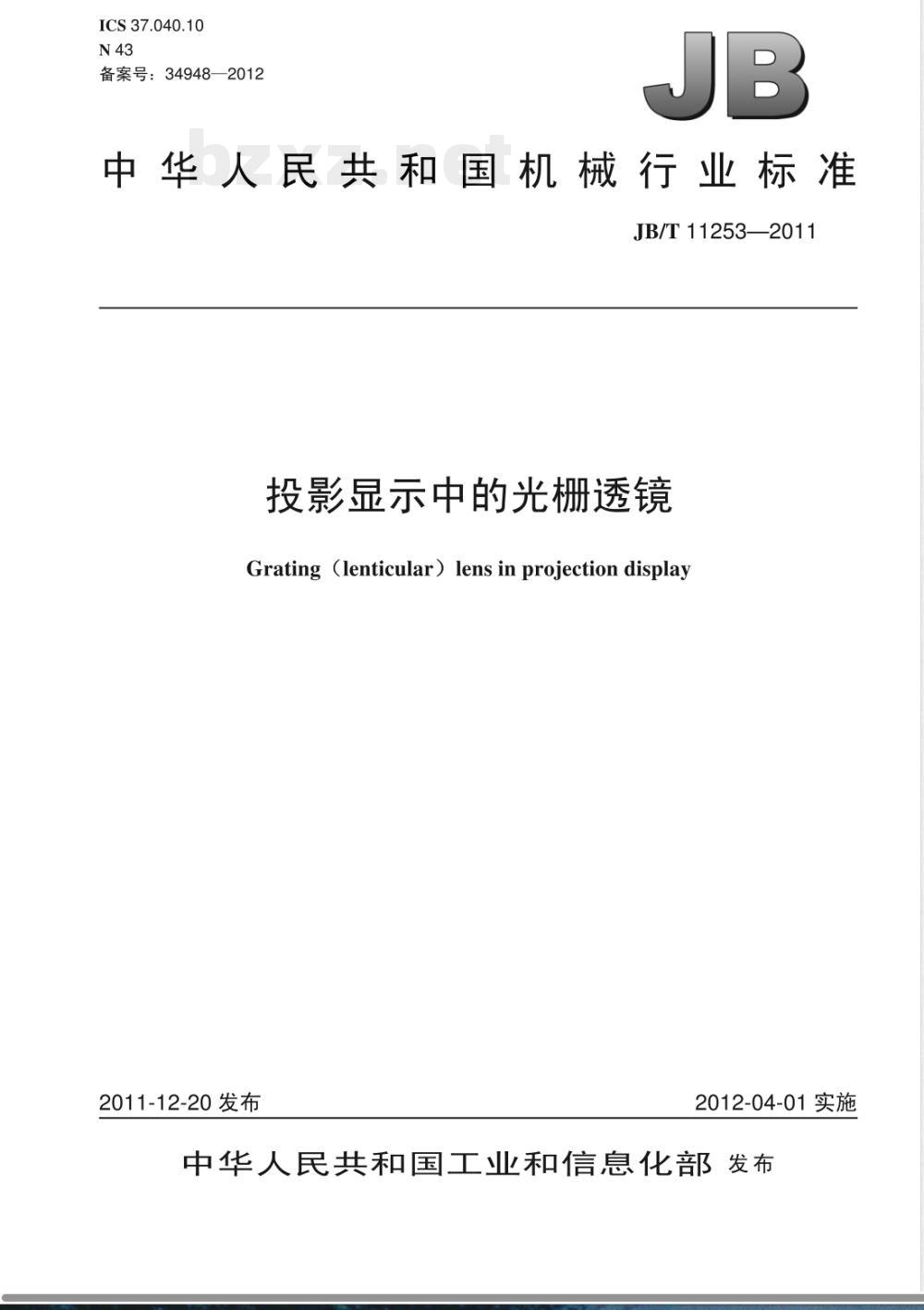

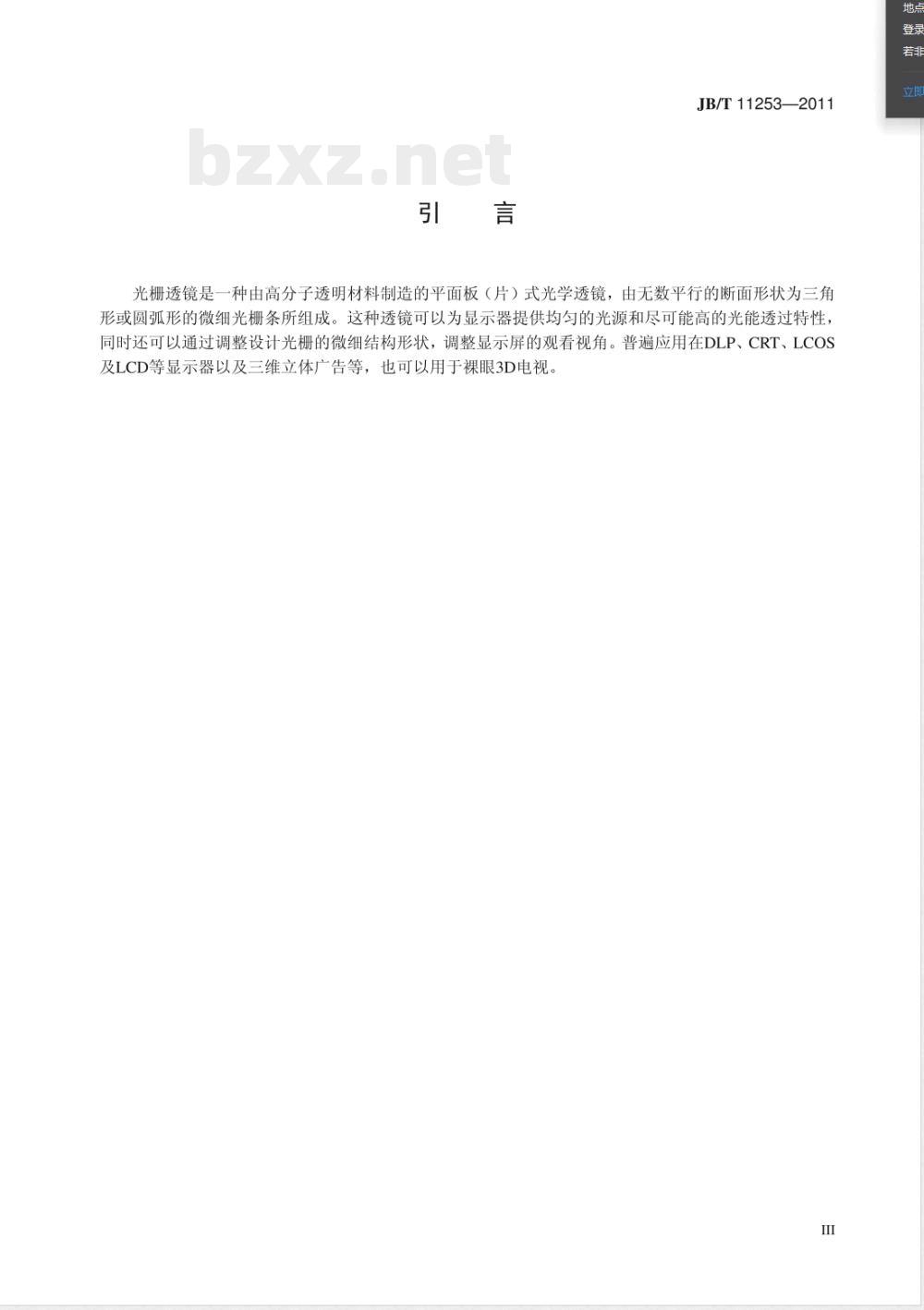

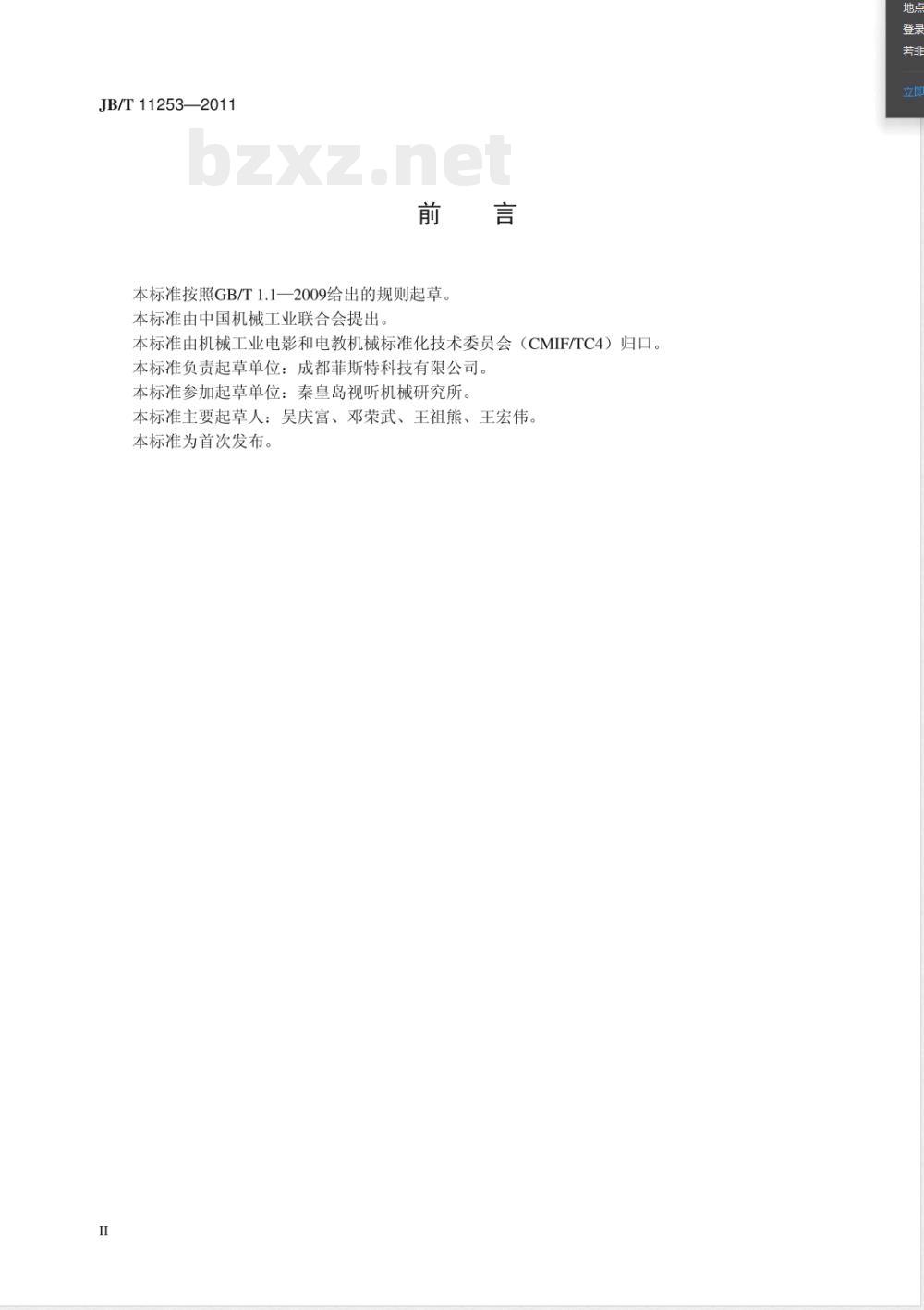

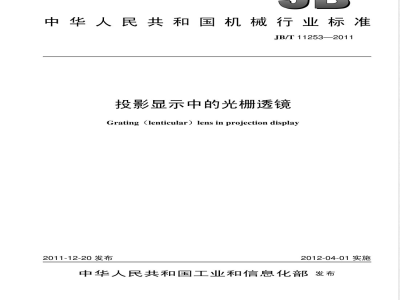

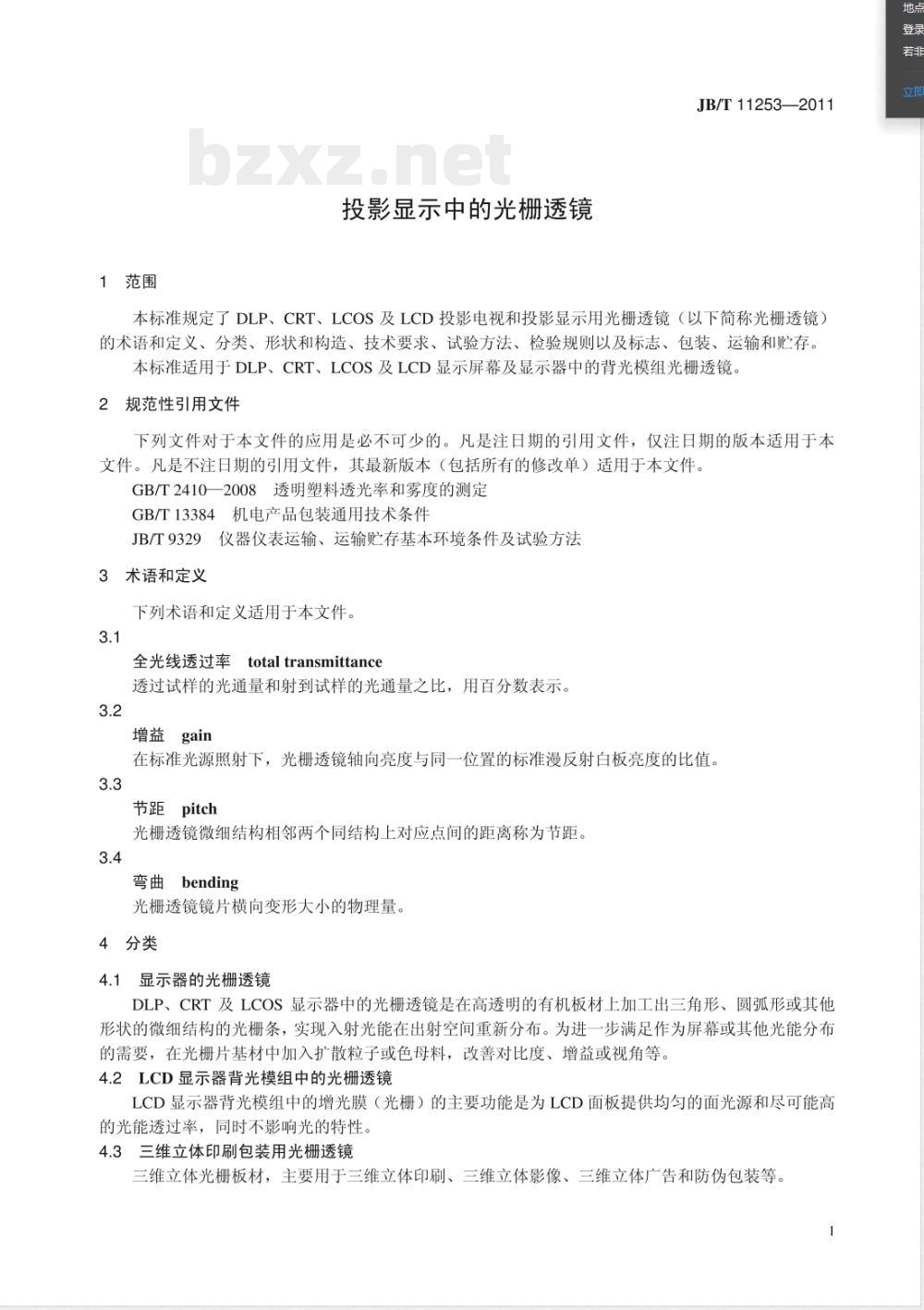

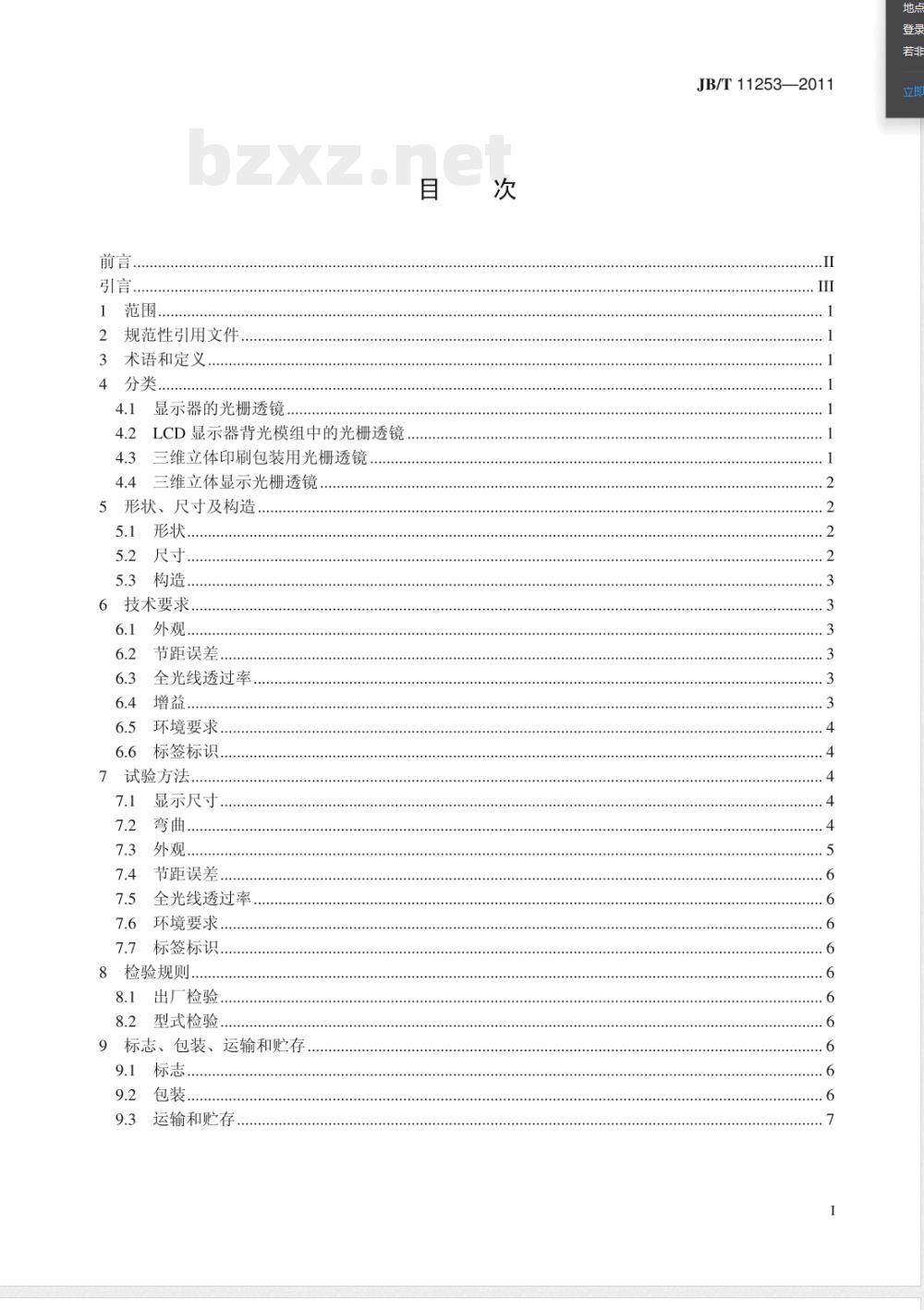

ICS23.160 J78 备案号：53527—2016 中华人民共和国机械行业标准 JB/T 7675—2016 代替JB/T7675—2005 往复真空泵 Piston vacuum pump 2016-01-15发布 2016-06-01实施 中华人民共和国工业和信息化部发布 ICS37.040.10 N43 备案号：34948—2012 中华人民共和国机械行业标准 JB/T 11253—2011 投影显示中的光栅透镜 Grating (lenticular) lens in projection display 2011-12-20发布 2012-04-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T1.1—2009给出的规则起草。本标准由中国机械工业联合会提出，由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。本标准负责起草单位：成都菲斯特科技有限公司。本标准参加起草单位：秦皇岛视听机械研究所。本标准主要起草人：吴庆富、邓荣武、王祖熊、王宏伟。本标准为首次发布。 引言 光栅透镜是一种由高分子透明材料制造的平面板式光学透镜，由无数平行的微细光栅条组成，可实现光能均匀分布并提升透光特性，同时可调节显示视角，广泛应用于DLP、CRT、LCOS及LCD显示设备及三维立体显示领域。 1 范围 本标准规定了DLP、CRT、LCOS及LCD投影电视和投影显示用光栅透镜的术语和定义、分类、形状与构造、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于显示屏及背光模组中的光栅透镜。 2 规范性引用文件 GB/T2410—2008 透明塑料透光率和雾度的测定 GB/T13384 机电产品包装通用技术条件 JB/T9329 仪器仪表运输贮存基本环境条件及试验方法 3 术语和定义 3.1 全光线透过率：透过试样的光通量与入射光通量之比，以百分数表示。 3.2 增益：标准光源下光栅透镜轴向亮度与标准漫反射白板亮度之比。 3.3 节距：微细结构相邻对应点之间的距离。 3.4 弯曲：光栅透镜横向变形的物理量。 4 分类 4.1 显示器用光栅透镜 用于DLP、CRT及LCOS显示系统，通过微结构实现光能重新分布，并可加入扩散粒子改善显示效果。 4.2 LCD背光模组用光栅透镜 用于提供均匀面光源，提高光能利用率，同时不改变光的基本特性。 4.3 三维立体印刷包装用光栅透镜 用于三维立体显示与印刷包装应用，实现立体视觉效果。 5 形状、尺寸及构造 5.1 形状 5.2 尺寸 5.3 构造 6 技术要求 6.1 外观 6.2 节距误差 6.3 全光线透过率 6.4 增益 6.5 环境要求 6.6 标签标识 7 试验方法 7.1 显示尺寸测量 7.2 弯曲试验 7.3 外观检查 7.4 节距误差检测 7.5 全光线透过率测试 7.6 环境试验 7.7 标签标识检查 8 检验规则 8.1 出厂检验 8.2 型式检验 9 标志、包装、运输和贮存 9.1 标志 9.2 包装 9.3 运输和贮存
