本标准规定了导电环用贵金属及其合金管材的要求、试验方法、检验规则和标志、包装、运输、贮存及质量证明书与合同(或订货单)内容。 本标准适用于制造导电环用贵金属及其合金管材。
本标准按照GB/T1.1—2009给出的规则起草。
本标准代替YS/T207—1994《导电环用贵金属及其合金管材》。
本标准与YS/T207—1994相比主要变化如下:
———增加了产品标记示例;
———增加了Ag77Cu、Pt82.5Ir、Au75CuNi和Pd70Ag四个合金牌号;
———将有害杂质元素Fe的最高允许含量由原标准的0.1%~0.2%修订为≤0.1%,杂质总量由原标准的0.3%~0.35%修订为≤0.25%;
———管材外径增至40mm,壁厚增至5.0mm。
本标准由全国有色金属标准化技术委员会(SAC/TC243)归口。
本标准由贵研铂业股份有限公司负责起草。
本标准主要起草人:巫小飞、夏昆、虞坤、陈登权、李靖华、王健、邱红莲、朱武勋。
本标准所代替标准的历次版本发布情况为:
———GBn71-79;
———YS/T207—1994。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T4340.1 金属材料 维氏硬度试验 第1部分:试验方法
GB/T15072(所有部分) 贵金属合金化学分析方法
GB/T15077 贵金属及其合金材料几何尺寸测量方法
GJB950A(所有部分) 贵金属及其合金微量元素分析方法
HB5171 含铜贵金属材料氧化亚铜金相检验标准

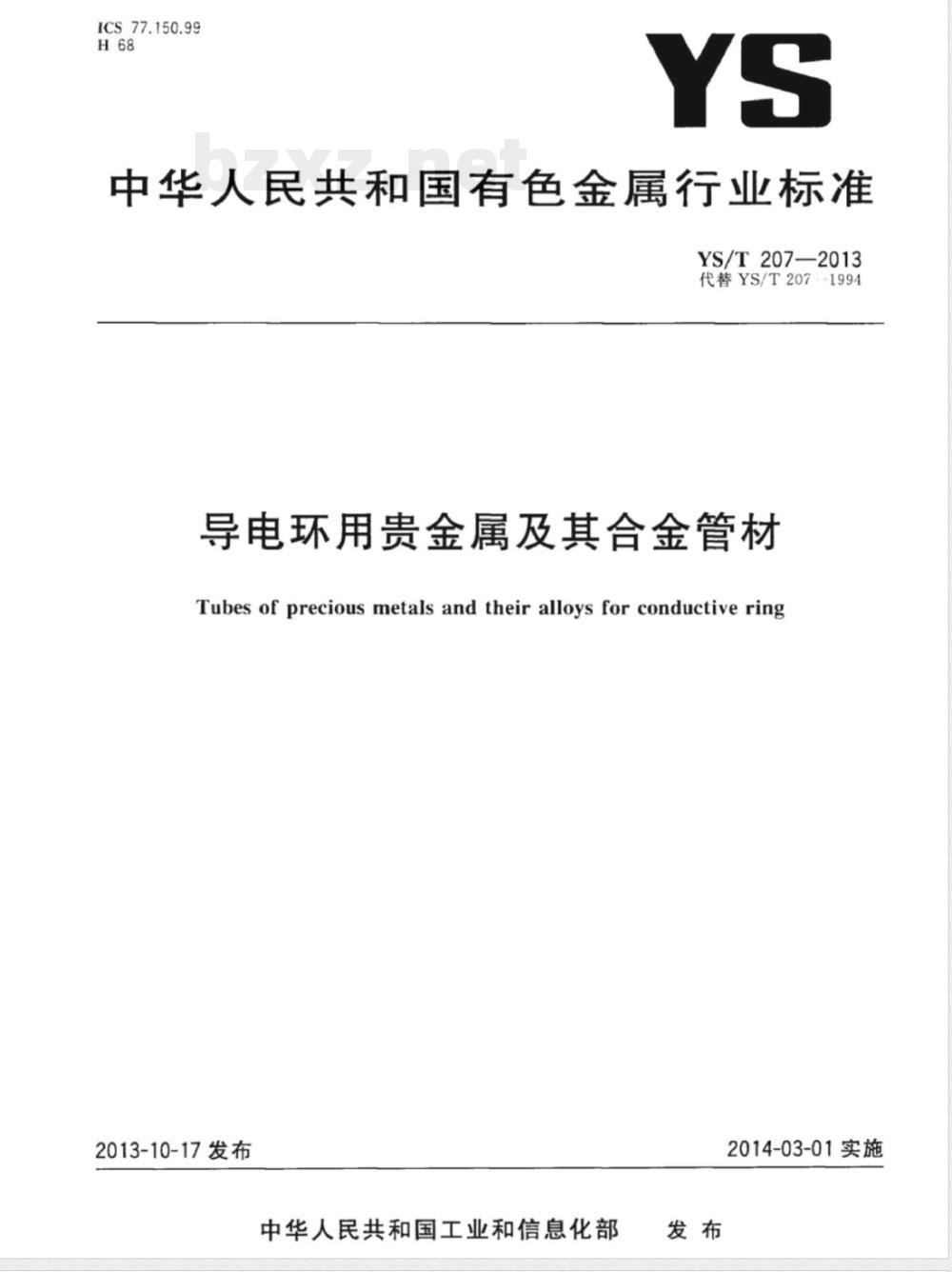

ICS77.150.99
中华人民共和国有色金属行业标准YS/T207—2013
代替YS/T207·-1994
导电环用贵金属及其合金管材
Tubes of precious metals and their alloys for conductive ring2013-10-17发布
中华人民共和国工业和信息化部发布
2014-03-01实施

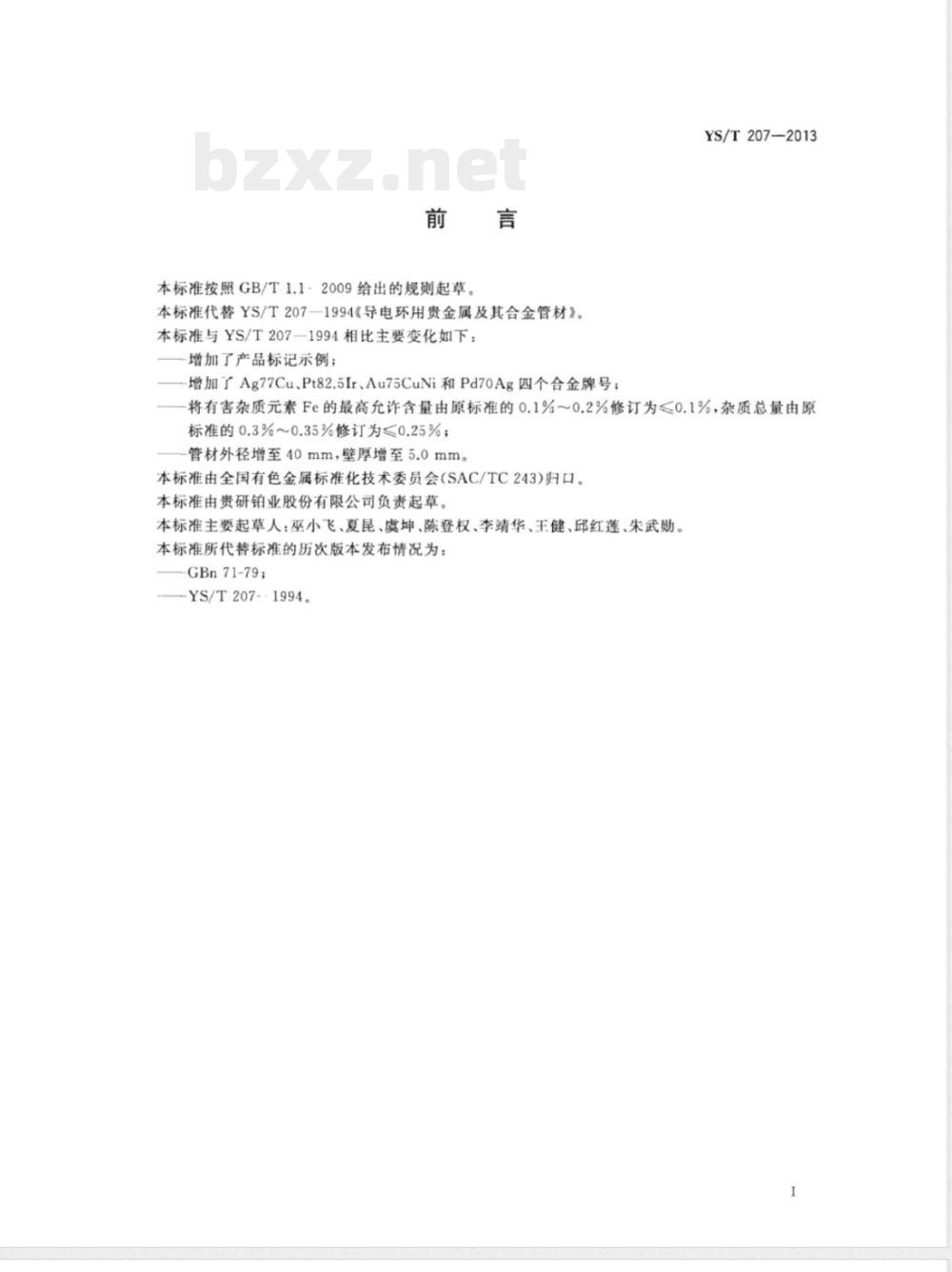

本标准按照GB/T1.1-2009给出的规则起草。本标准代替YS/T207-1994《导电环用贵金属及其合金管材》。本标准与YS/T207-1994相比主要变化如下：增加了产品标记示例；
增加了Ag77Cu、Pt82.5Ir、Au75CuNi和Pd70Ag四个合金牌号；YS/T207—2013
将有害杂质元素Fe的最高允诈含量由原标准的0.1%～0.2%修订为≤0.1%，杂质总量由原标准的0.3%~0.35%修订为≤0.25%；管材外径增至40mm，壁厚增至5.0mm。本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。本标准由贵研铂业股份有限公司负责起草。本标准主要起草人：巫小飞、夏昆、虞坤、陈登权、李靖华、王健、邱红莲、朱武勋。本标准所代替标准的历次版本发布情况为：GBn71-79；
—YS/T207-·1994。

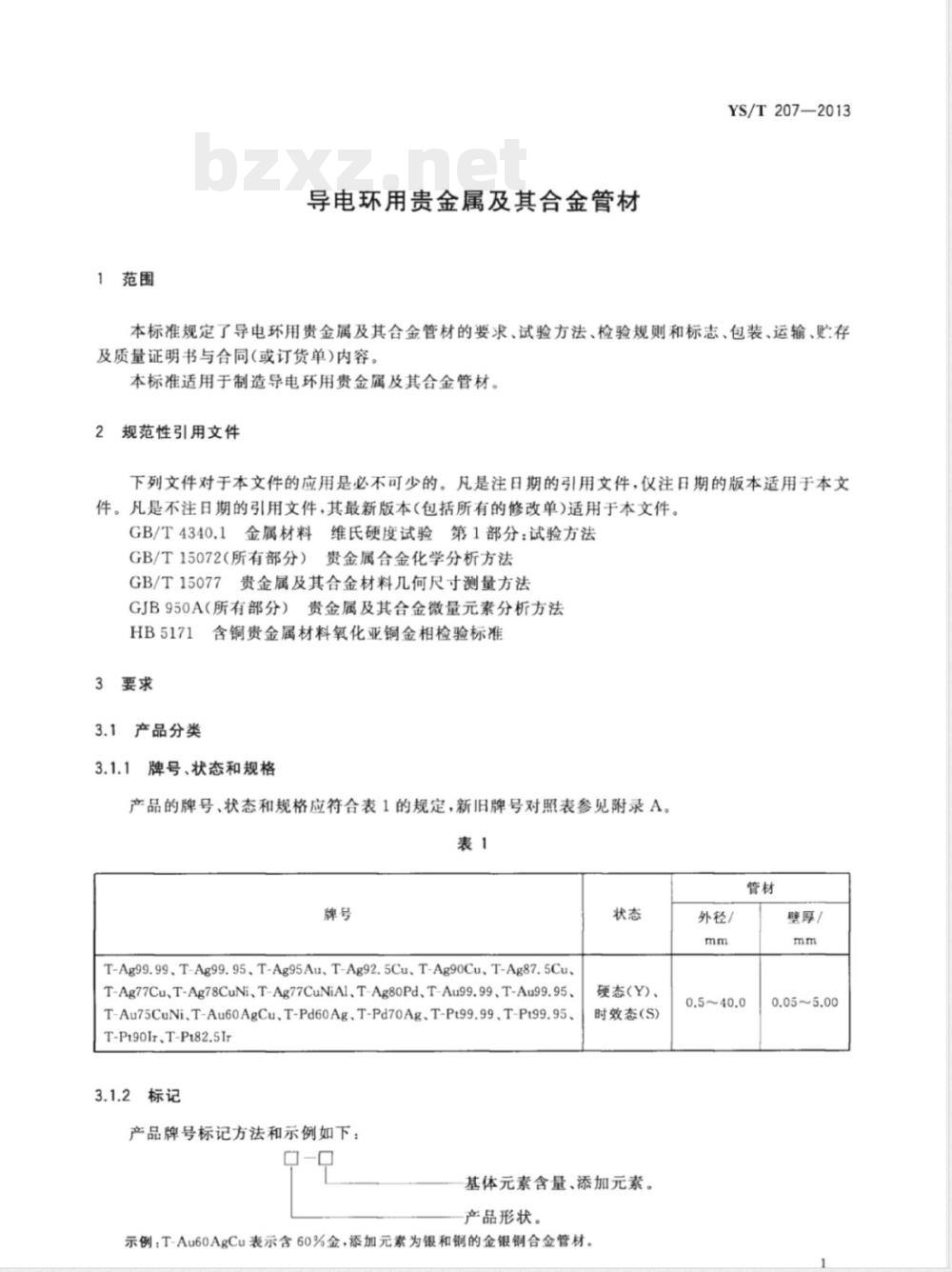

1范围
导电环用贵金属及其合金管材
YS/T207—2013
本标准规定了导电环用贵金属及其合金管材的要求、试验方法、检验规则和标志、包装、运输、贮存及质量证明书与合同(或订货单)内容。本标准适用于制造导电环用贵金属及其合金管材。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T4340.1金属材料维氏硬度试验第1部分：试验方法GB/T15072（所有部分）贵金属合金化学分析方法GB/T15077贵金属及其合金材料几何尺寸测量方法GJB950A（所有部分）贵金属及其合金微量元素分析方法HB5171含铜贵金属材料氧化亚铜金相检验标准3要求
3.1产品分类
3.1.1牌号、状态和规格
产品的牌号、状态和规格应符合表1的规定，新旧牌号对照表参见附录A。表1
T-Ag99.99T-Ag99.95、T-Ag95Au、T-Ag92.5Cu、T-Ag90CuT-Ag87.5Cu、T-Ag77Cu,T-Ag78CuNi、T-Ag77CuNiAl、T-Ag80Pd,T-Au99.99,T-Au99.95、T-Au75CuNi,T-Au60AgCu.T-Pd60Ag、T-Pd70Ag、T-Pt99.99、T-Pt99.95、T-Pt90Ir、T-Pt82.5Ir
3.1.2标记
产品牌号标记方法和示例如下：0
硬态(Y)、
时效态(S)
基体元素含量、添加元素。
产品形状。
示例：T-Au60AgCu表示含60%金，添加元素为银和铜的金银铜合金管材。外径/
壁厚/
0.05~5.00
YS/T207-2013

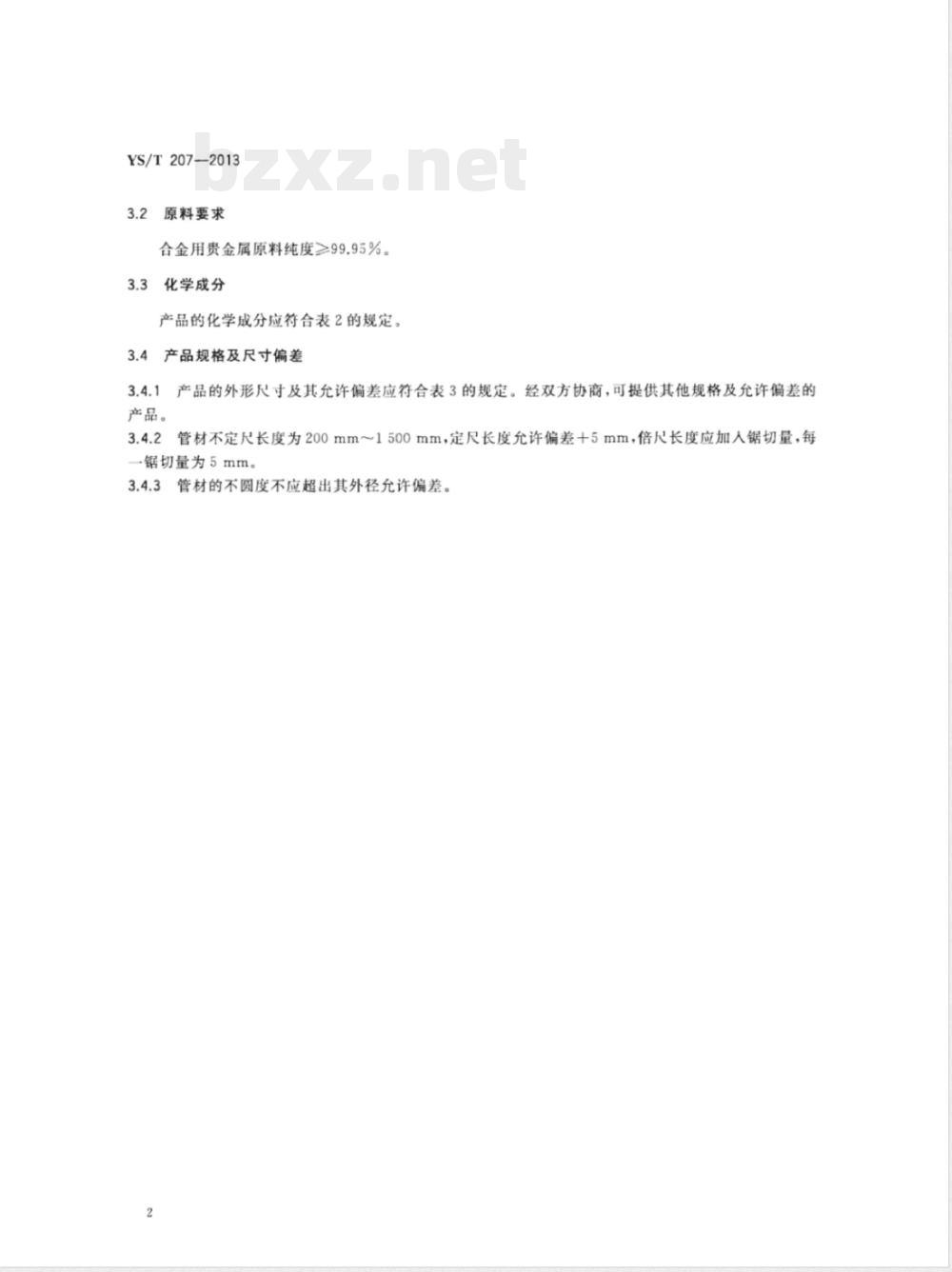

原料要求
合金用贵金属原料纯度≥99.95%。化学成分
产品的化学成分应符合表2的规定。产品规格及尺寸偏差
产品的外形尺寸及其允许偏差应符合表3的规定。经双方协商，可提供其他规格及允许偏差的产品。
2管材不定尺长度为200mm～1500mm，定尺长度允许偏差十5mm，倍尺长度应加人锯切量，每3.4.2
一锯切量为5mm。
3管材的不圆度不应超出其外径允许偏差。3.4.3
YS/T207-2013
%（）
s\0于or
80千02
%/)车
S0千8
6666≤
YS/T207-2013
020千
20°0f
900千
00'5~1000[020021510511010092020~150500080000120
oz09t0st0~r0o1~s00
90°0-
001~0\8
08~0°9<
供货状态
硬态（Y)、时效态（S)。1
供货状态应在订货合同中注明，否则以硬态供货。显微维氏硬度
管材的硬态显微维氏硬度应符合表4的规定。表4
内部质量
合金牌号
T-Ag99.99
T-Ag99.95
T-Ag95Au
T-Ag92.5CuWww.bzxZ.net
T-Ag90Cu
T-Ag87.5Cu
T-Ag77Cu
T-Ag78CuNi
T-Ag77CuNiAl
T-Ag80Pd
T-Au99.99
T-Au99.95
T-Au75CuNi
T-Au60AgCu
T-Pd60Ag
T-Pd70Ag
T-Pt99.99
T-P199.95
T-Pt90r
T-Pt82.51r
YS/T207-2013
显微维氏硬度（HVo.2）≥
产品的内部不应有分层、疏松、夹杂、气孔和裂纹等缺陷。质量由供方保证，不做检验。含铜合金的产品，氧化亚铜含量应符合HB5171的规定，但不作为出厂依据。订购方对氧化亚铜含量有要求时，需在订货合同中注明。3.8外观质量
3.8.1产品内外表面应光洁、平整，不允许有裂纹、起皮、气泡、分层、夹杂物等缺陷，但允许有轻微的、局部的、其外径和壁厚不超过允许偏差的表面划伤、斑点、凹坑和压痕。产品表面轻微的局部波纹、氧化色和油迹不作判废依据。3.8.2
YS/T207-2013
表面状况
管材外表面粗糙度Rz值应不大于6.3μm。检验方法
对铸锭进行化学分析，合金成分分析按GB/T15072的规定进行；杂质元素含量的分析按GJB950A的规定进行。
产品尺寸检测按GB/T15077的规定进行。显微维氏硬度试验方法按GB/T4340.1进行。含铜合金产品的氧化亚铜检验按HB5171的规定进行。产品外观质量采用目视检查，如发现异常现象，则用10倍放大镜鉴别。产品表面粗糙度采用干涉显微镜或粗糙仪测定。检验规则
检验和验收
产品应由供方检验部门进行检验，保证产品质量符合本标准（或订货合同）的规定，并填写质量证明书。
5.1.2需方应对收到的产品按本标准的规定进行检验，如检验结果与本标准（或订货合同）的规定不符时，应在收到产品之日起一个月内向供方提出，由供需双方协商解决。如需仲裁，仲裁取样由供需双方在需方共同进行。
产品应成批提交验收。每批应由同一合金牌号、同一炉号、同一状态、同一外径和同一壁厚的产品组成。
检验项目、取样位置及数量
检验项目、取样位置及数量应符合表5的规定。表5
检验项目
化学成分
尺寸偏差
显微维氏硬度
氧化亚铜
外观质量
表面粗糙度
检验结果的判定
取样位置
距铸锭缩孔1/3处
任意部位
任意部位
任意部位
任意部位
任意部位
化学成分不合格时，判该批产品不合格。取样数量
每炉一个
逐根检验
每批一个
每批一个
逐根检验
每批一个
要求的章条号
检验的章条号
尺寸偏差和外观质量不合格时，判该根产品不合格5.4.2
YS/T207-2013
5.4.3显微维氏硬度、氧化亚铜和表面粗糙度第一次检验不合格时，允许取双倍试样对不合格项目进行复验·复验结果全部合格，则判该批产品合格。若复验结果仍有试样不合格，则判该批产品不合格。6标志、包装、运输、存和质量证明书6.1标志
在已检验合格的每捆产品上应附上如下标记：a)
产品名称；
合金牌号；
交货状态；
批号；
规格；
重量；
包装日期。
产品应用软纸逐根包装，再用塑料膜包裹捆扎，装人箱中，并用软物填充。运输和贮存
产品运输过程中应防止碰伤、擦伤。产品应保存于干燥、无腐蚀性气氛的场所。质量证明书
每批产品应附有产品质量证明书，注明：a)
供方名称、地址、电话、传真；产品名称；
合金牌号；
交货状态；
批号；
规格；
净重；
各项分析检验结果和技术监督部门印记；本标准编号；
出厂日期。
合同(或订货单)内容
订购本标准所列产品的订货单（或合同)内应包括下列内容：产品名称；
合金牌号；
交货状态；
规格；
新旧合金牌号对照关系见表A.1。序号
附录A
（资料性附录）
新旧牌号对照关系
新牌号
T-Ag99.99
T-Ag99.95
T-Ag95Au
T-Ag92.5Cu
T-Ag9o0Cu
T-Ag87.5Cu
T-Ag77Cu
T-Ag78CuNi
T-Ag77CuNiAl
T-Ag80Pd
T-Au99.99
T-Au99.95
T-Au75CuNi
T-Au60AgCu
T-Pd60Ag
T-Pd70Ag
T-Pt99.99
T-Pt99.95
T-Pt90lr
T-Pt82.5r
YS/T207-2013
曾用牌号
AgCulo
AgCu23
AgCuNi20-2
AgCuNiA120-2-1
AgPd20
AuCuNi15-10
AuAgCu35-5
PdAg40
PdAg30
PtIrlo
YS/T207-2013
