YS/T 322-2015冶金用二氧化钛

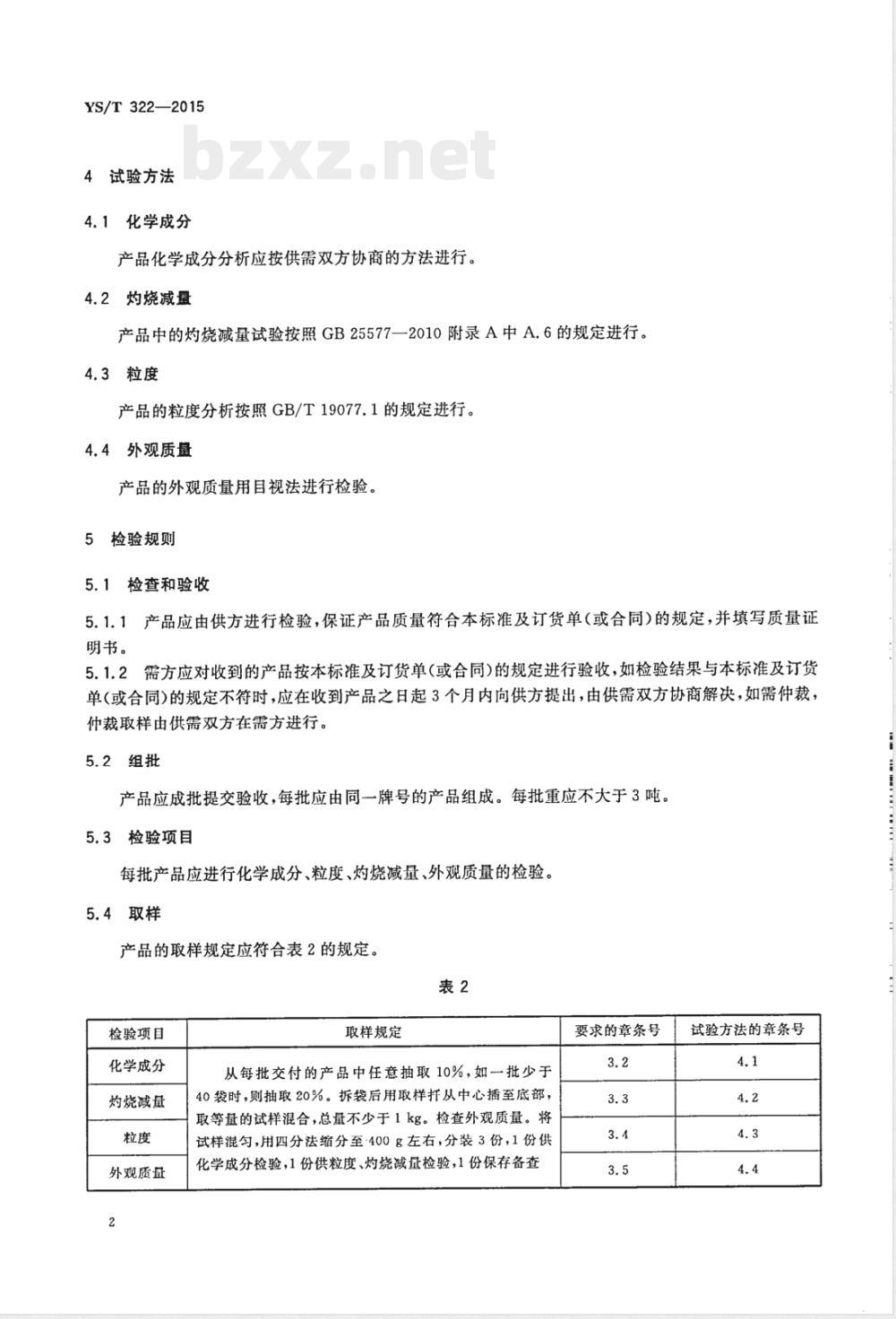

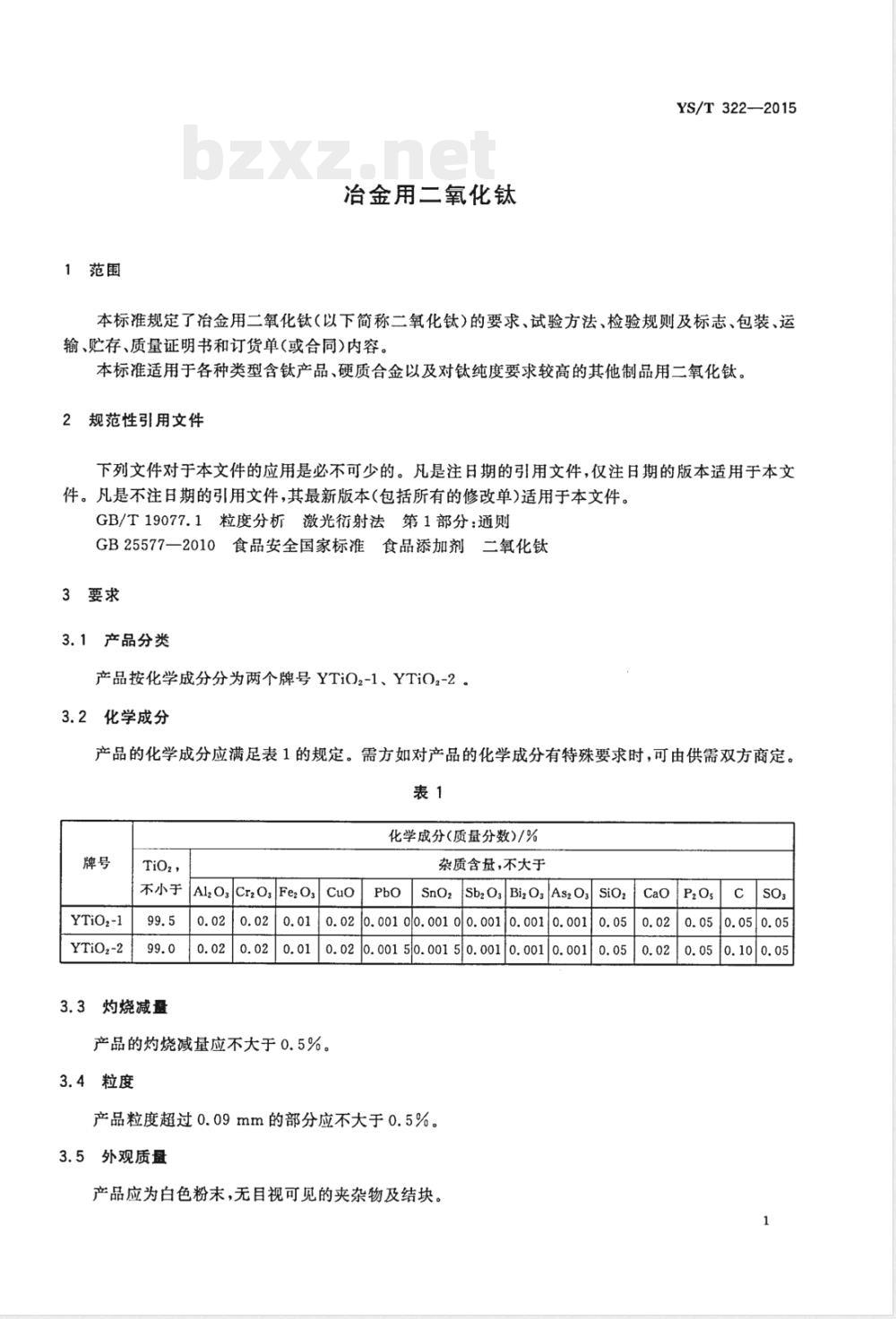

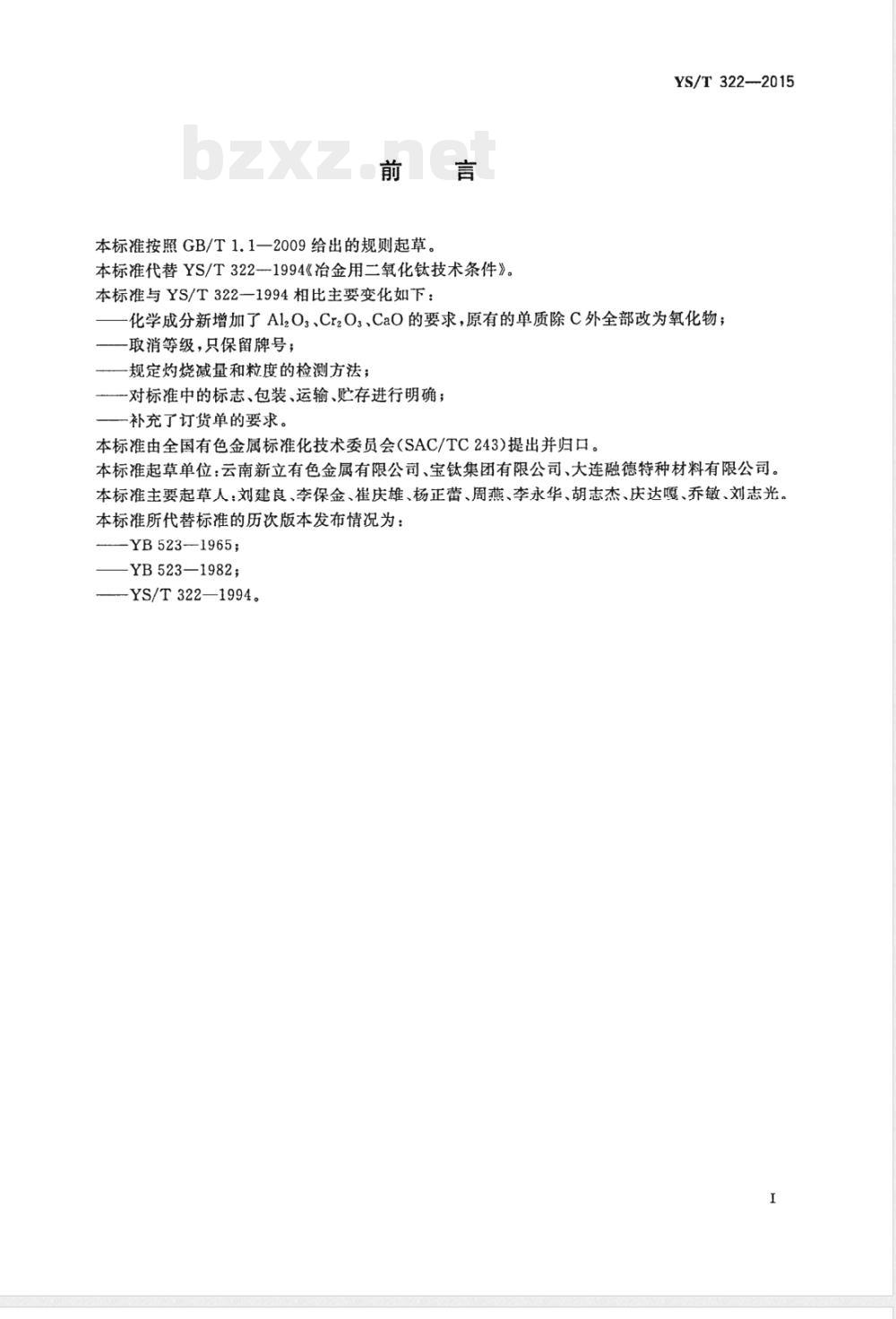

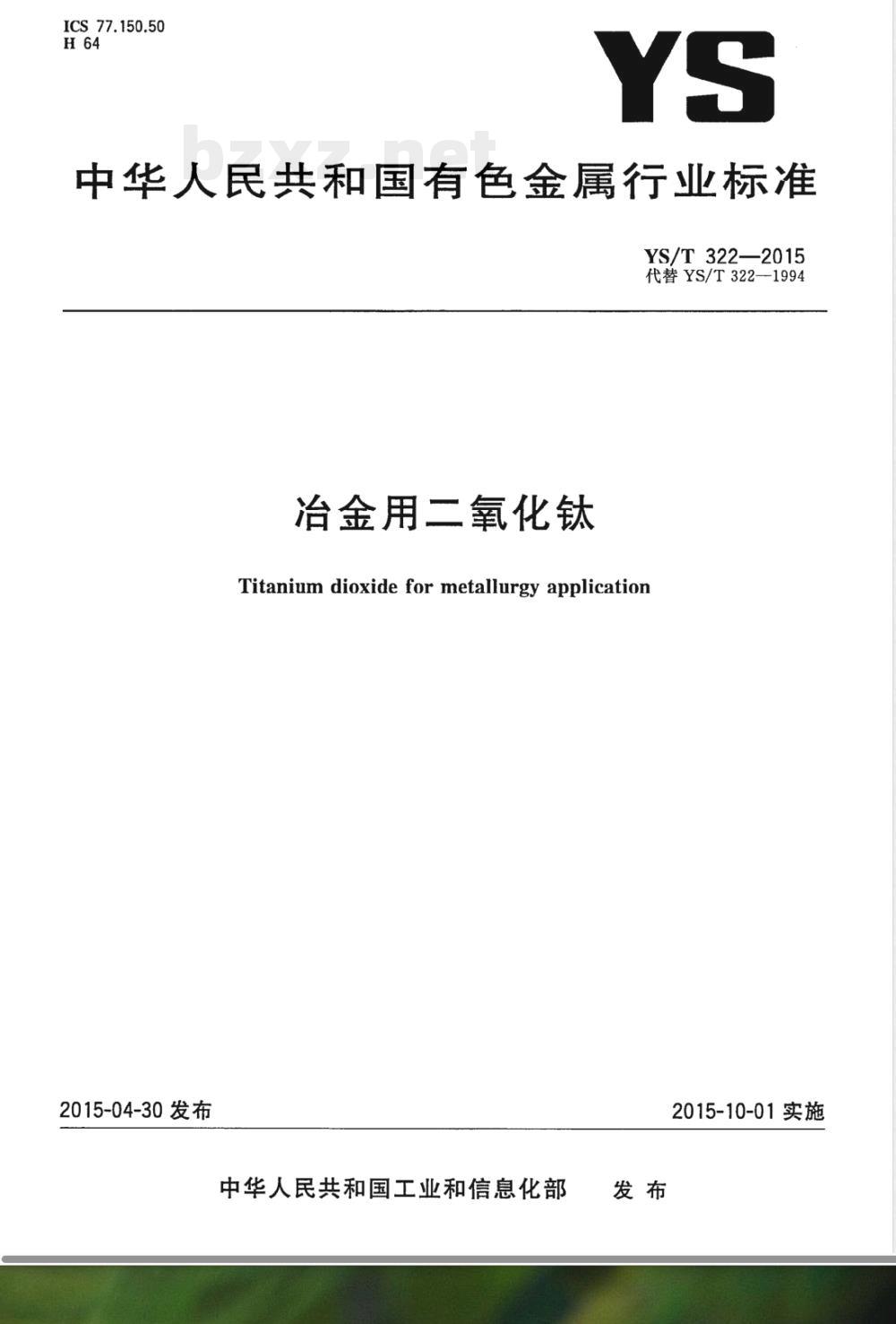

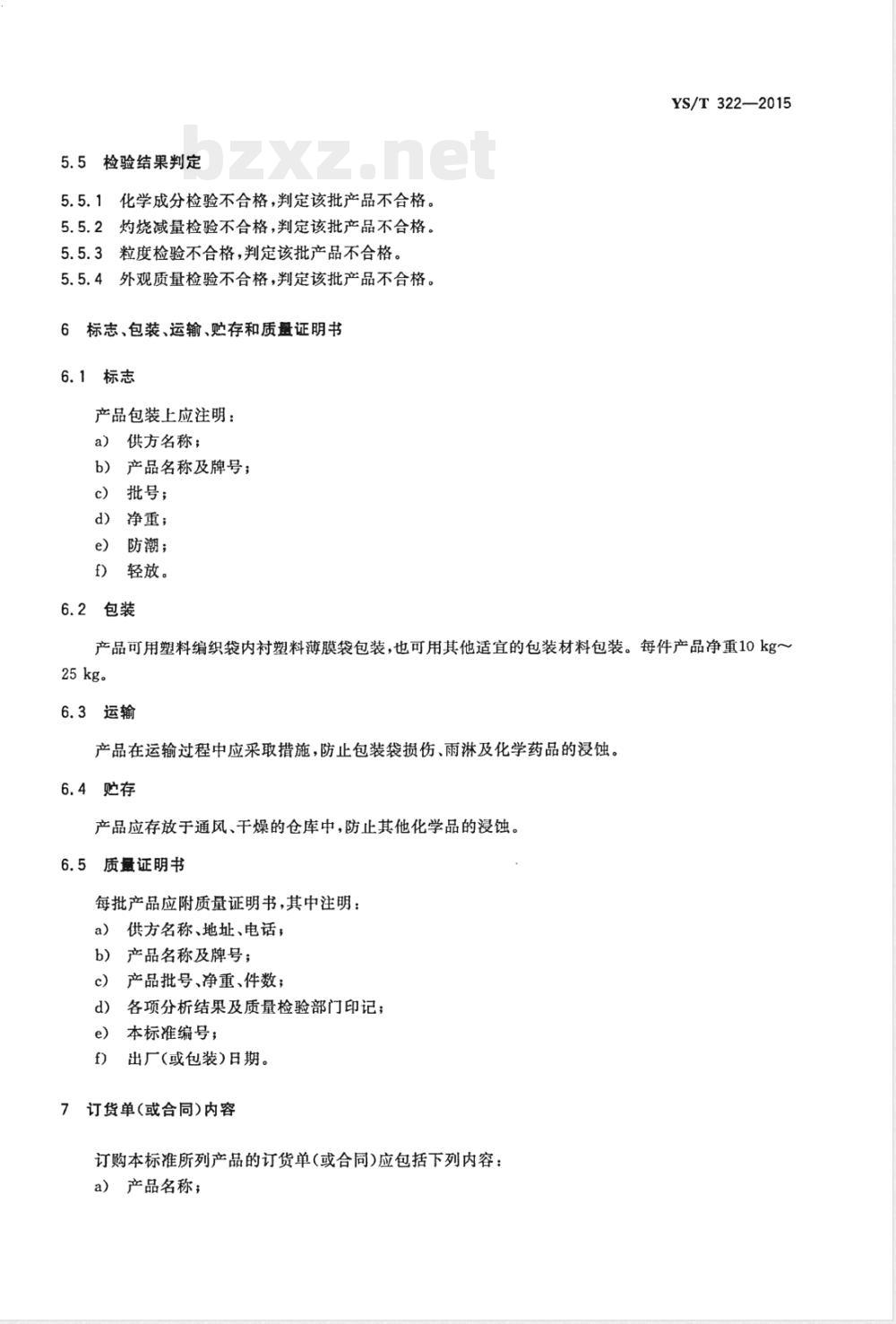

ICS 77.150.50 H64 YS 中华人民共和国有色金属行业标准 YS/T322-2015 冶金用二氧化钛 Titanium dioxide for metallurgy application 2015-04-30发布 中华人民共和国工业和信息化部发布 2015-10-01实施 前言 本标准按照 GB/T1.1-2009 给出的规则起草。 本标准代替 YS/T322-1994《冶金用二氧化钛技术条件》。与原标准相比主要变化包括： 增加Al2O3、Cr2O3、CaO等化学成分要求，并将原单质指标统一改为氧化物表示；取消等级划分，仅保留牌号；规定灼烧减量和粒度检测方法；明确标志、包装、运输及贮存要求；补充订货单要求。 1 范围 本标准规定了冶金用二氧化钛（以下简称二氧化钛）的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和订货单（或合同）内容。 本标准适用于各种含钛产品、硬质合金以及对钛纯度要求较高的其他制品用二氧化钛。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 19077.1 粒度分析 激光衍射法 第1部分：通则 GB 25577-2010 食品安全国家标准 食品添加剂 二氧化钛 3 要求 3.1 产品分类 产品按化学成分分为两个牌号：YTiO2-1、YTiO2-2。 3.2 化学成分 产品化学成分应符合表1规定，需方如有特殊要求，由供需双方商定。 YTiO2-1：TiO2≥99.5%，Al2O3≤0.02%，Cr2O3≤0.02%，Fe2O3≤0.02%，CuO≤0.001%，PbO≤0.001%，SnO2≤0.001%，Sb2O3≤0.001%，Bi2O3≤0.001%，As2O3≤0.001% YTiO2-2：TiO2≥99.0%，Al2O3≤0.02%，Cr2O3≤0.01%，Fe2O3≤0.01%，CuO≤0.02%，PbO≤0.02%，SnO2≤0.0015，Sb2O3≤0.0015 3.3 灼烧减量 产品灼烧减量应不大于0.5%。 3.4 粒度 产品中粒度超过0.09mm的部分应不大于0.5%。 3.5 外观质量 产品应为白色粉末状，无目视可见夹杂物及结块。 4 试验方法 4.1 化学成分 按供需双方协商的方法进行分析。 4.2 灼烧减量 按 GB 25577-2010 附录A中A.6规定执行。 4.3 粒度 按 GB/T 19077.1 规定的方法进行分析。 4.4 外观质量 采用目视法进行检验。 5 检验规则 5.1 检查与验收 产品由供方检验并保证符合标准及合同要求，并提供质量证明书。 需方按标准验收，如不符合要求，应在3个月内提出，由供需双方协商解决；必要时可进行仲裁取样。 5.2 组批 产品按同一牌号组成批次，每批重量不大于3吨。 5.3 检验项目 每批产品应进行化学成分、粒度、灼烧减量及外观质量检验。 5.4 取样 从每批产品中抽取10%（少于40袋时抽取20%），用取样管从袋中心取样混合，总量不少于1kg。 样品混匀后用四分法缩分为三份：一份用于化学成分检验，一份用于粒度及灼烧减量检验，一份留存备查。
