YS/T 934-2013氧化物弥散强化铂和铂铑板、片材

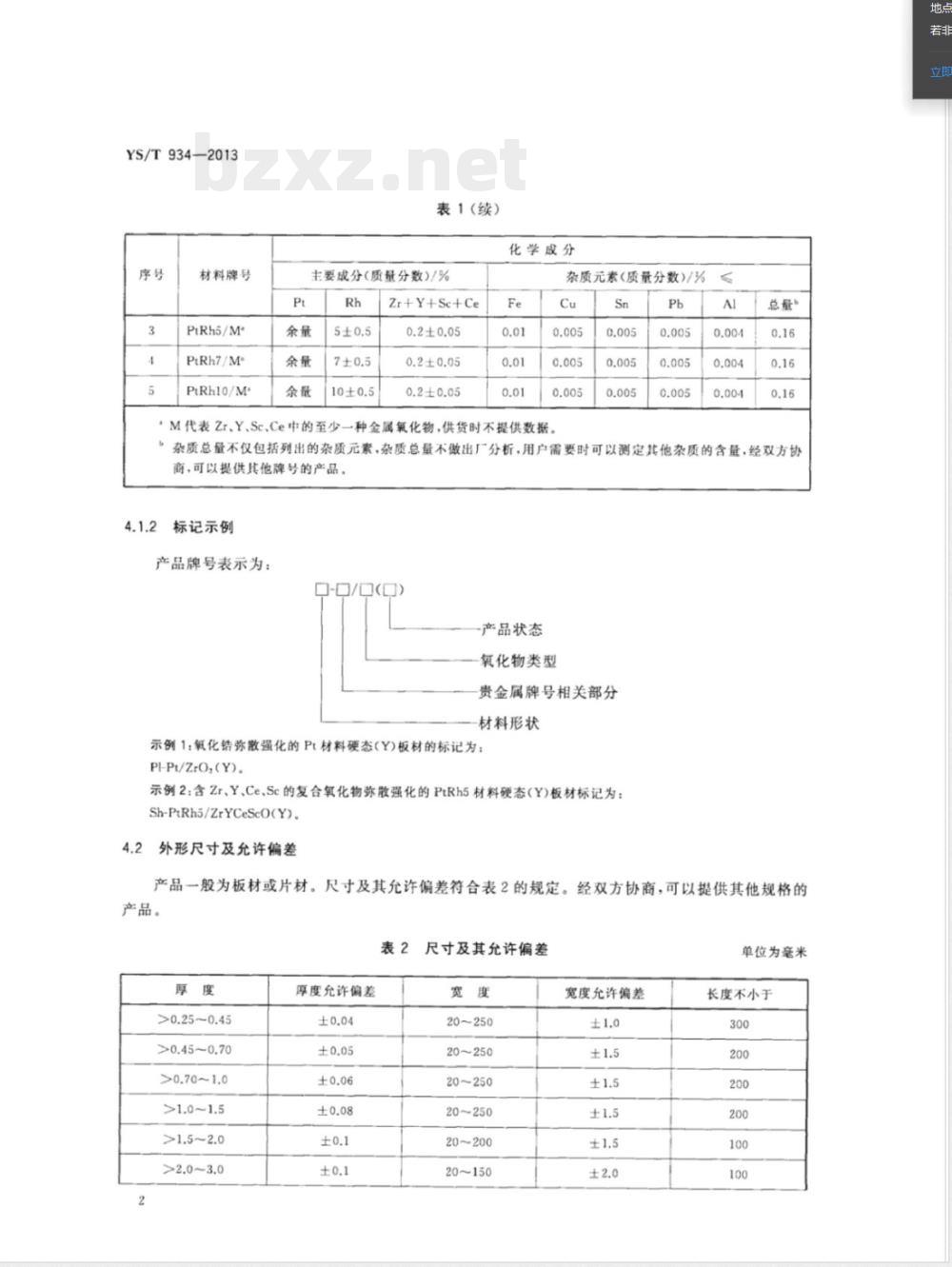

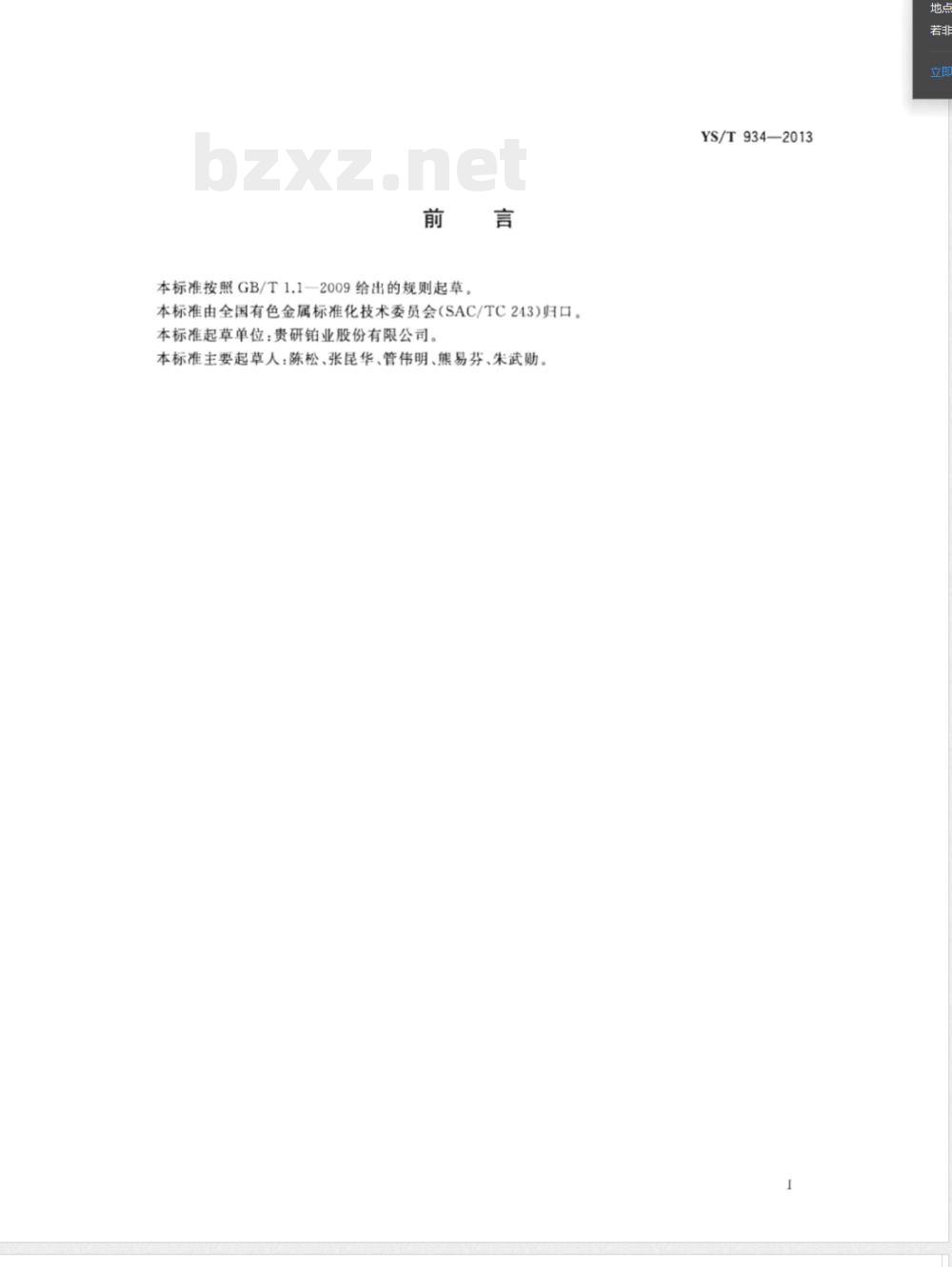

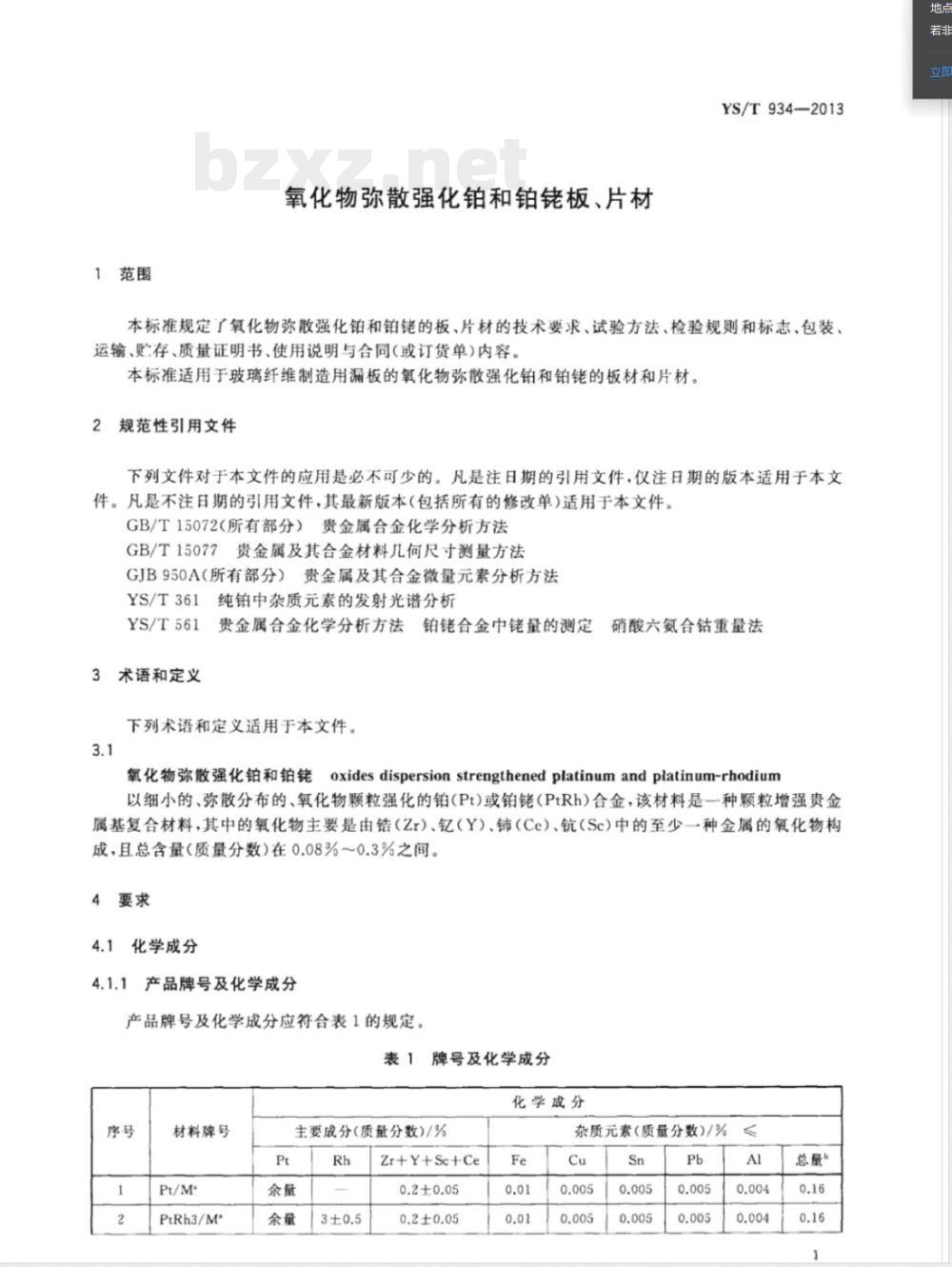

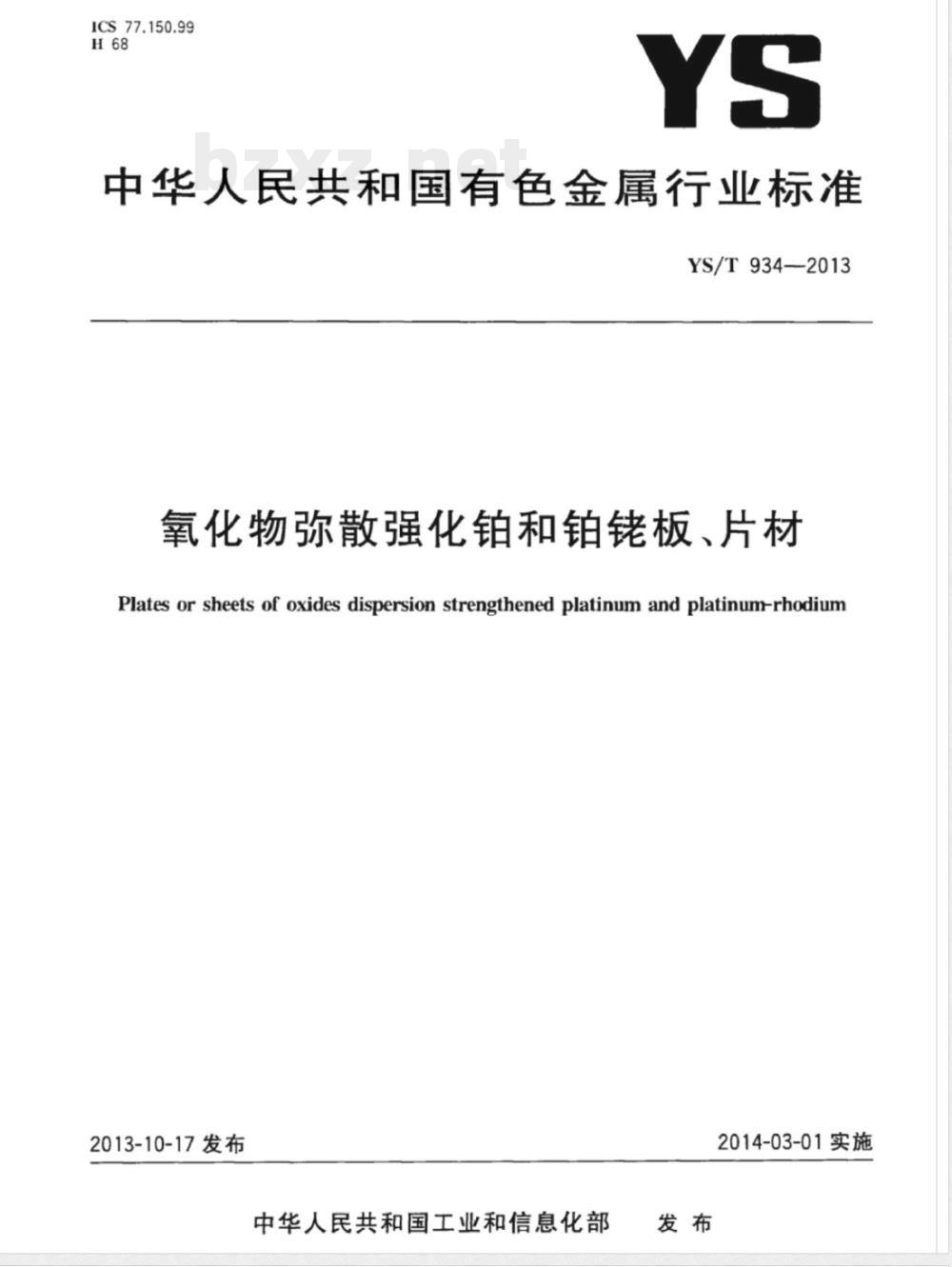

ICS 77.150.99 H68 YS 中华人民共和国有色金属行业标准 YS/T 934—2013 氧化物弥散强化铂和铂铑板、片材 Plates or sheets of oxides dispersion strengthened platinum and platinum-rhodium 2013-10-17发布 中华人民共和国工业和信息化部发布 2014-03-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准起草单位：贵研铂业股份有限公司。 本标准主要起草人：陈松、张昆华、管伟明、熊易芬、朱武勋。 1 范围 本标准规定了氧化物弥散强化铂和铂铑板、片材的技术要求、试验方法、检验规则以及标志、包装、运输、贮存、质量证明书、使用说明与合同（或订货单）内容。 本标准适用于玻璃纤维制造用漏板的氧化物弥散强化铂和铂铑板材及片材。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅注日期版本适用；凡不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 15072（所有部分）贵金属合金化学分析方法 GB/T 15077 贵金属及其合金材料几何尺寸测量方法 GJB 950A（所有部分）贵金属及其合金微量元素分析方法 YS/T 361 纯铂中杂质元素的发射光谱分析 YS/T 561 贵金属合金化学分析方法 铂合金中铑量的测定 3 术语和定义 3.1 氧化物弥散强化铂和铂铑 指以细小弥散分布的氧化物颗粒进行强化的铂（Pt）或铂铑（Pt-Rh）合金材料，是一种颗粒增强贵金属基复合材料。氧化物主要由锆（Zr）、钇（Y）、铈（Ce）、钪（Sc）中的一种或多种金属氧化物构成，其总含量（质量分数）为0.08%～0.3%。 4 要求 4.1 化学成分 4.1.1 产品牌号及化学成分 产品牌号及化学成分应符合表1规定。 表1 牌号及化学成分（摘要整理） 材料牌号：Pt/M、PtRh3/M、PtRh5/M、PtRh7/M、PtRh10/M 主要成分（质量分数%）：Rh为余量或3±0.5、5±0.5、7±0.5、10±0.5等 氧化物（Zr+Y+Sc+Ce）：0.2±0.05% 杂质元素（质量分数%）：Fe≤0.01、Cu≤0.005、Sn≤0.005、Pb≤0.005、Al≤0.004 杂质总量：≤0.16% 注：M代表Zr、Y、Sc、Ce中的至少一种金属氧化物，供货时不提供具体数据。杂质总量包括未列出的杂质元素，用户需要时可按协商检测其他元素含量。 4.1.2 标记示例 产品标记表示方法包含材料形状、贵金属牌号、氧化物类型及产品状态。 示例1：氧化锆弥散强化Pt材料硬态（Y）板材标记为 Pt-Pt/ZrO₂(Y)。 示例2：含Zr、Y、Ce、Sc复合氧化物弥散强化PtRh5材料硬态（Y）板材标记为 PtRh5/ZrYCeScO(Y)。 4.2 外形尺寸及允许偏差 产品一般为板材或片材，尺寸允许偏差如下： 厚度范围与允许偏差： 0.25～0.45 mm：±0.04 mm 0.45～0.70 mm：±0.05 mm 0.70～1.0 mm：±0.06 mm 1.0～1.5 mm：±0.08 mm 1.5～2.0 mm：±0.1 mm 2.0～3.0 mm：±0.1 mm
