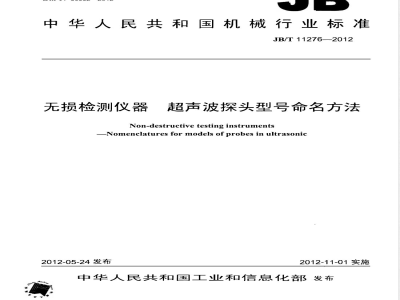

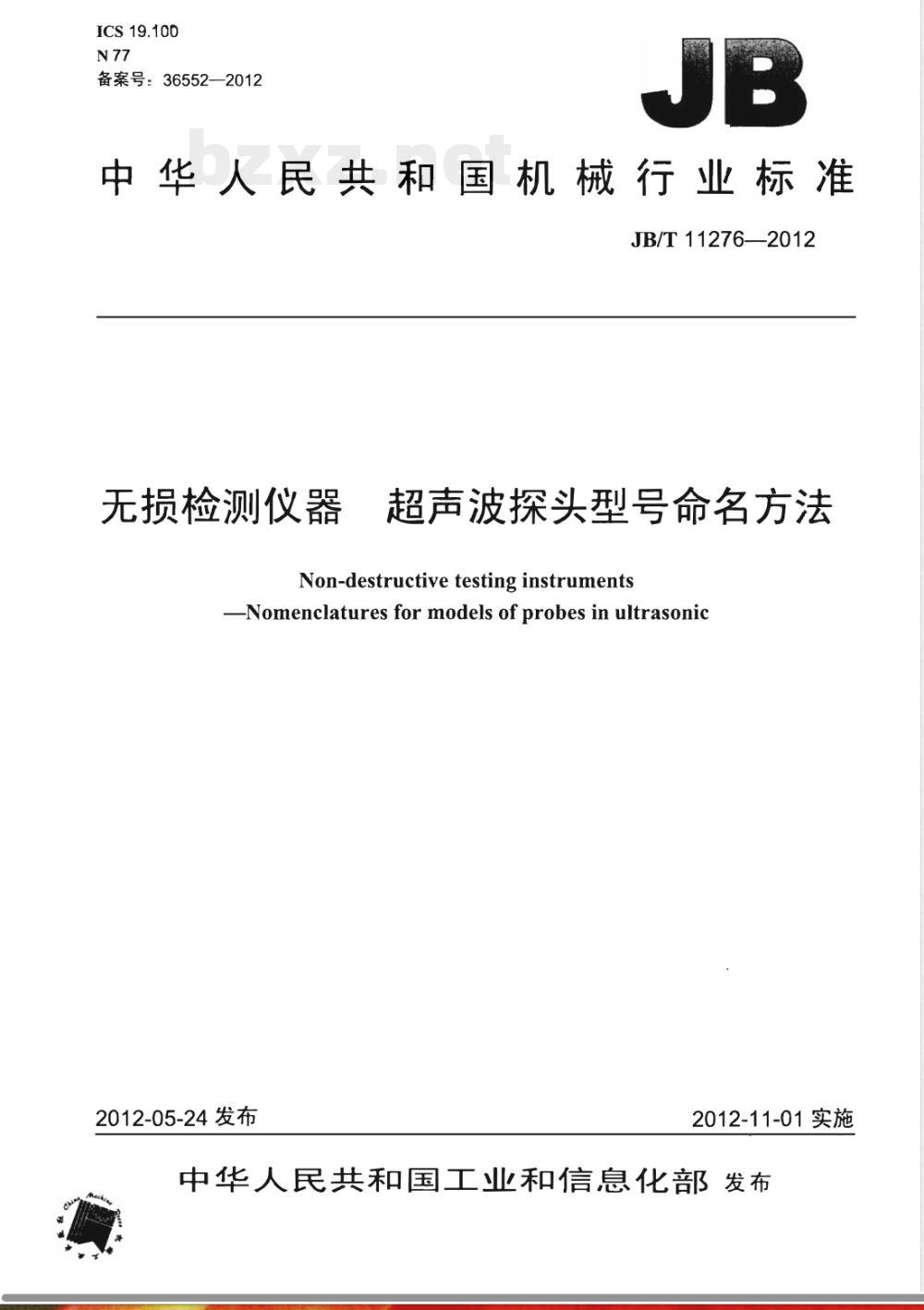

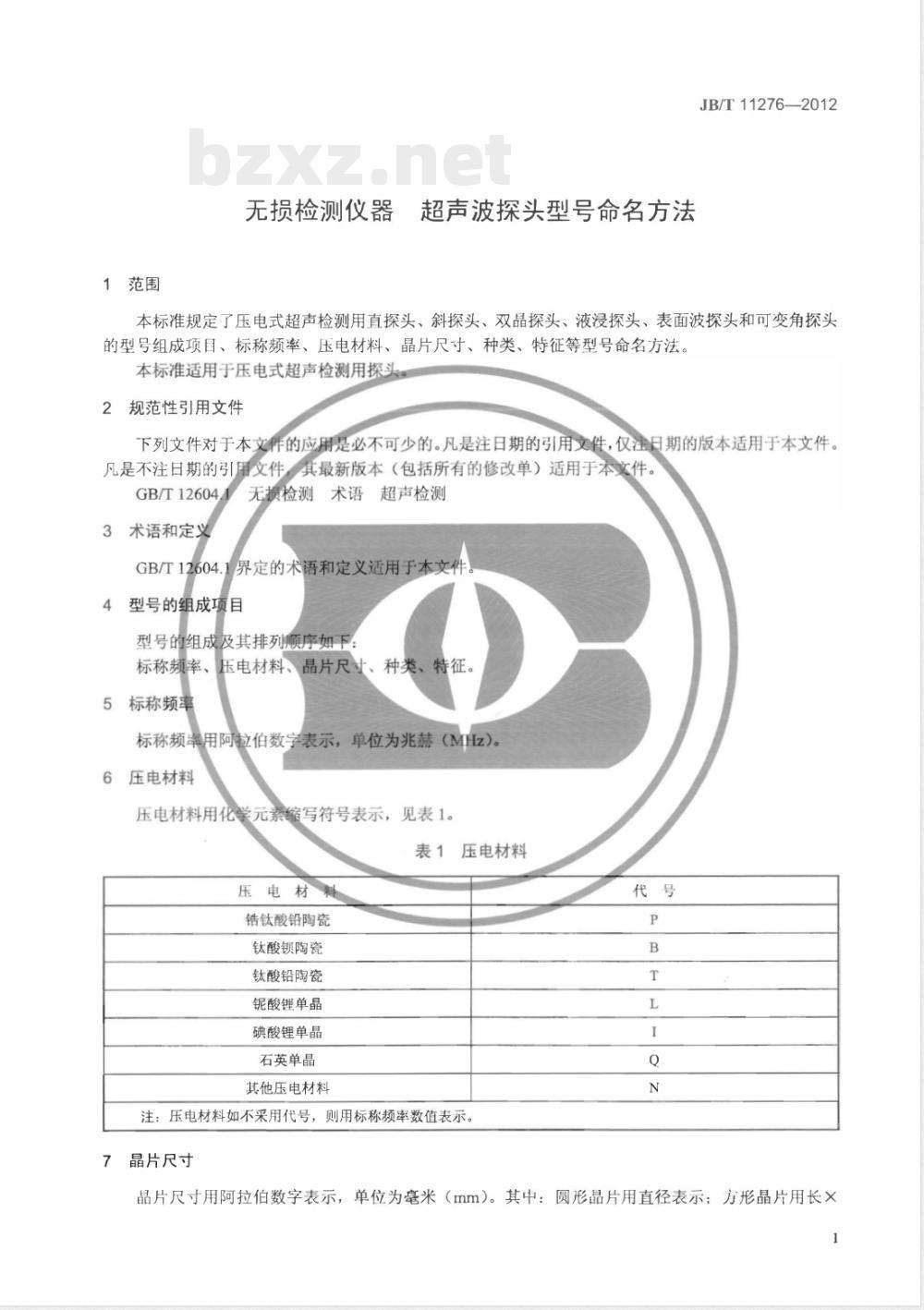

ICS 19.100 N77 备案号：36552—2012 JB 中华人民共和国机械行业标准 JB/T 11276—2012 无损检测仪器 超声波探头型号命名方法 Non-destructive testing instruments - Nomenclatures for models of probes in ultrasonic 2012-05-24发布 2012-11-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国机械工业联合会提出，由全国试验机标准化技术委员会（SAC/TC122）归口。本标准主要起草单位：常州超声电子有限公司、广东汕头超声电子股份有限公司超声仪器分公司、辽宁仪表研究所、北京铁道科学仪器设备有限公司。本标准为首次发布。 1 范围 本标准规定了压电式超声检测用直探头、斜探头、双晶探头、液浸探头、表面波探头和可变角探头的型号组成项目、标称频率、压电材料、晶片尺寸、种类及特征等型号命名方法。 本标准适用于压电式超声检测用探头。 2 规范性引用文件 GB/T 12604.1 无损检测术语 超声检测 3 术语和定义 GB/T 12604.1界定的术语和定义适用于本文件。 4 型号的组成项目 型号由标称频率、压电材料、晶片尺寸、种类、特征等项目组成，按规定顺序排列。 5 标称频率 标称频率用阿拉伯数字表示，单位为兆赫（MHz）。 6 压电材料 压电材料用化学元素缩写符号表示，见表1： P：锆钛酸铅陶瓷 B：钛酸钡陶瓷 T：钛酸铅陶瓷 L：锆酸锂单晶 I：碘酸锂单晶 Q：石英单晶 N：其他压电材料 注：若不采用代号，则用标称频率数值表示。 7 晶片尺寸 晶片尺寸用阿拉伯数字表示，单位为毫米（mm）。圆形晶片用直径表示，方形晶片用长×宽表示。 8 型号示例说明 8.1 斜探头（横波X表示） 示例：5MHz，P材料，晶片尺寸8×9mm，折射角45°的横波斜探头。 8.2 纵波斜探头（XL表示） 示例：5MHz，P材料，直径20mm，折射角18°，钢中纵波斜探头。 8.3 双晶探头（SJ表示） 示例：2.5MHz，T材料，直径20mm，声束会聚区中心深度10mm的双晶探头。 8.4 方形双晶探头 示例：5MHz，T材料，8×6mm晶片，声束会聚区中心深度10mm的双晶探头。 8.5 液浸探头（YJ表示） 示例：5MHz，P材料，直径14mm的不聚焦液浸探头。 9 探头种类 包括直探头、斜探头、双晶探头、液浸探头等类型。 10 表格说明（整理） 表1 压电材料代号及对应材料 表2 探头种类分类 （原文表格内容已用于型号命名说明）
